博科Brocade交换机配置手册

BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块➢IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。

Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth Table2.Switches can be identified by IP address, domain ID, WorldWide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone➢给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min是两个Port,一个是存贮的，一个是主机的）➢这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了➢将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode➢需要这个Brocade ExtendedFabrics licensese➢这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。

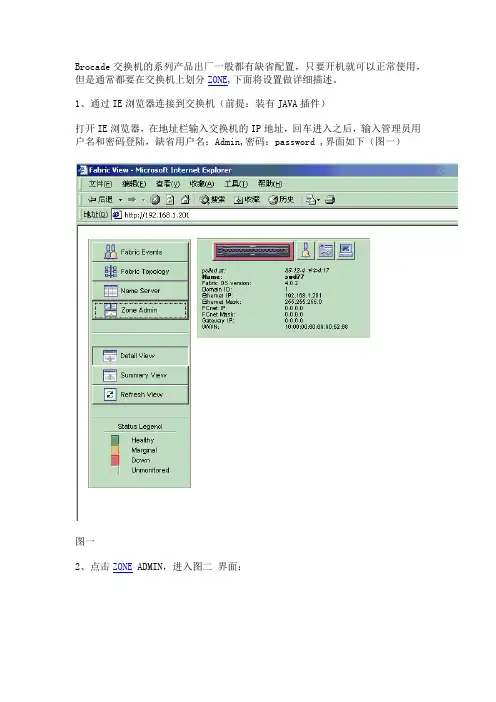

Brocade交换机的系列产品出厂一般都有缺省配置，只要开机就可以正常使用，但是通常都要在交换机上划分ZONE,下面将设置做详细描述。

1、通过IE浏览器连接到交换机（前提：装有JAVA插件）
打开IE浏览器，在地址栏输入交换机的IP地址，回车进入之后，输入管理员用户名和密码登陆，缺省用户名：Admin,密码：password ,界面如下（图一）
图一
2、点击ZONE ADMIN，进入图二界面：
图二
3、选择第一个项Switch/Port Level Zon…，点击OK，进入界面如下（图三）
图三
4、点击PORT ZONE进入端口ZONE设置，首先CREATE ZONE，输入ZONE名称，双击端口号追加到Members成员，追加完毕之后点击APPLY，一个zone创建完成。

以相同的方式创建其他ZONE。

5、点击port confige，进入图四：
图四
6、点击Create Cfg，输入CFG名称，在FC MEMBERS中加入需要的zone，点击APPLY.
7、点击ENABLE CONFIGE，如图五
图五
至此ZONE设置完毕，交换机可以正常使用了。

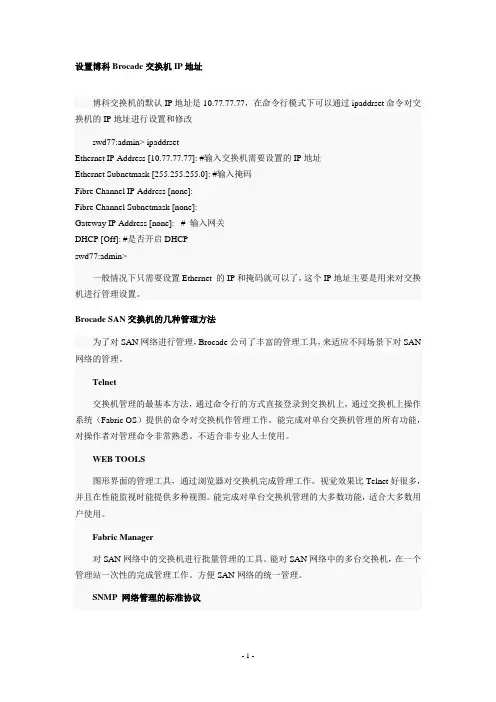

设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了，这个IP地址主要是用来对交换机进行管理设置。

Brocade SAN交换机的几种管理方法为了对SAN网络进行管理，Brocade公司了丰富的管理工具，来适应不同场景下对SAN 网络的管理。

Telnet交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。

能完成对单台交换机管理的所有功能，对操作者对管理命令非常熟悉。

不适合非专业人士使用。

WEB TOOLS图形界面的管理工具，通过浏览器对交换机完成管理工作。

视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。

能完成对单台交换机管理的大多数功能，适合大多数用户使用。

Fabric Manager对SAN网络中的交换机进行批量管理的工具。

能对SAN网络中的多台交换机，在一个管理站一次性的完成管理工作。

方便SAN网络的统一管理。

SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块，让网络中的SNMP管理工作站对SAN网络完成管理工作。

通过管理工具，能完成对整个SAN网络的监视，但能修改的参数有限。

BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。

Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max 支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth T able2.Switches can be identified by IP address, domain ID, World Wide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.下载Switch配置信息1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+ 存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min 是两个Port,一个是存贮的，一个是主机的）这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode需要这个Brocade ExtendedFabrics licensese这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。

Brocade300交换机常用命令Brocade300交换机默认IP地址：10.77.77.77用户名：admin密码：password可通过IE界面登陆交换机，需安装JAVA环境可通过Telenet登陆，同时只支持一个用户Telenet支持串口登陆：缺省的串口参数是：9600，N，8，1一：基本配置：1、使用不带参数的help可查询交换机所有命令2、在命令模式下可以使用ipaddrshow可查看当前IPbrocade300_up:admin> ipaddrshowSWITCHEthernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: noneDHCP: Off3、使用ipaddrset可以更改IP地址brocade300_up:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP 地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCP4、使用passwd更改交换机密码brocade300_up:admin> passwd #使用passwd 命令修改当前用户密码Changing password for adminEnter old password: #输入目前使用的密码Enter new password: #输入新密码Re-type new password: #确认新密码passwd: all authentication tokens updated successfullySaving password to stable storage.Password saved to stable storage successfully.5、查看交换机当前状态switchshow（可查询domain ID号和端口状态等信息）6、查看当前licenseShow（zone license查看zone的license）二、zong的配置（命令方式）Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离。

BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块➢IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。

Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth Table2.Switches can be identified by IP address, domain ID, WorldWide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone➢给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min是两个Port,一个是存贮的，一个是主机的）➢这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了➢将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode➢需要这个Brocade ExtendedFabrics licensese➢这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。

与交换机交互,可以使用三种方式：串口以太网口光纤口缺省的串口参数是:9600，N，8，1缺省IP访问方式是：IP地址: 10.77。

77。

77用户名：admin密码：password时区: Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。

在2000和3000系列交换机之中,只能同时支持一个Telnet进程。

Brocade的交换机可以使用命令行和图形界面方式进行管理。

代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。

对于Fabric OS v4。

1，SSH v2可以被使用。

如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2。

1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。

该工具包可以通过Brocade Connect 站点获得。

Brocade Fabric Manager v4。

0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具,它提供了有效的配置、监控、动态资源分配管理。

Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。

运行支持JRE的Web Browser上。

Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。

串口管理:n一条串口连接电缆DB9 （female-to-female）n使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX：tipu Microsoft Windows® 环境之中–传输速率：9600bit/sec–数据位：8–校验位：None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令＃tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2。

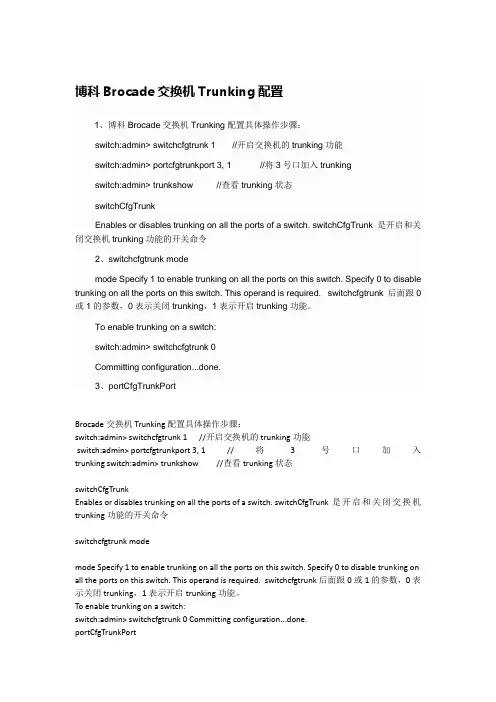

博科Brocade交换机Trunking配置1、博科Brocade交换机Trunking配置具体操作步骤：switch:admin> switchcfgtrunk 1 //开启交换机的trunking功能switch:admin> portcfgtrunkport 3, 1 //将3号口加入trunkingswitch:admin> trunkshow //查看trunking状态switchCfgTrunkEnables or disables trunking on all the ports of a switch. switchCfgTrunk 是开启和关闭交换机trunking功能的开关命令2、switchcfgtrunk modemode Specify 1 to enable trunking on all the ports on this switch. Specify 0 to disable trunking on all the ports on this switch. This operand is required. switchcfgtrunk 后面跟0或1的参数，0表示关闭trunking，1表示开启trunking功能。
