博科交换机配置与维护

博科 300光交换配置手册1.设备示意图2.配置准备Brocade交换机采用B/S架构，远程客户端通过交换机以太网管理端口实现对交换机的监控及配置。

在配置之前首先要在客户端安装JAVA运行环境JRE。

3.设备配置修改客户端IP地址与交换机为同一子网10.77.77.100；打开浏览器输入http://10.77.77.77按下回车后会弹出登陆对话框；户名：admin 密码：password备注：admin: 可以执行所有的命令并查看交换机状态和修改交换机的配置user: 执行Show命令来查看交换机的状态•改变密码以admin身份执行passwd命令会显示每个用户，可以依次修改他们的密码4.常用配置命令1)Tip: 可使用下面的命令来检查Fabric OS的版本sw:admin> version Kernel: 5.3.1 Fabric OS: v3.0.2cMade on: Thu Apr 19 12:02:15 PDT 2002 Flash: Thu Apr 19 12:04:03 PDT 2002 BootProm: T ue Apr 26 18:33:23 PST 20022)ipAddrShow –显示交换机的IP设置sw:admin> ipAddrShowEthernet IP Address: 10.77.77.77 Ethernet Subnetmask: 255.255.255.0 Fibre Channel IP Address: none Fibre Channel Subnetmask: none Gateway Address: 0.0.0.0 • ipAddrSet3)为交换机设置IP地址sw:admin> ipAddrSetEthernet IP Address [10.77.77.77]: 192.168.66.107 Ethernet Subnetmask [0.0.0.0]: 255.255.255.0 Fibre Channel IP Address [none]: Fibre Channel Subnetmask [none]: Gateway Address [172.17.1.1]:Set IP address now? [y = set now, n = next reboot]: y • sw2:4)显示交换机配置admin> switchShowswitchName: sw2 switchType: 9.1 switchState: Online switchMode: Native switchRole: Subordinate switchDomain: 97 switchId: fffc61switchWwn: 10:00:00:60:69:04:23:03 switchBeacon: OFFport 0: id 2G No_Light port 1: id 2G No_Light port 2: id 2G No_Light port 3: id 2G No_Lightport 4: id 2G Online F-Port 10:00:00:00:c9:20:d0:99 port 5: id 2G No_Lightport 6: id N2 Online E-Port 10:00:00:60:69:50:3e:1b “sw2” (downstream)port 7: id 1G Online L-Port 8 Private, 2 phantom port 8: id 1G No_Light port 9: id N2 No_Light port 10: id 2G No_Lightport 11: id N1 Online port 12: id 2G No_Lightport 13: id 2G Online E-Port 10:00:00:60:69:50:02:73 “sw8" (upstream) (Trunk master)port 14: id N2 No_Light5)显示交换机运行状态admin> switchstatusshowSwitch Health Report Report time: 06/22/2015 07:53:50 AMSwitch Name: adminIP address: 192.168.99.9SwitchState: HEALTHYDuration: 00:05Power supplies monitor HEALTHYTemperatures monitor HEALTHYFans monitor HEALTHYFlash monitor HEALTHYMarginal ports monitor HEALTHYFaulty ports monitor HEALTHYMissing SFPs monitor HEALTHYFabric Watch is not licensedDetailed port information is not included6)显示交换机配置信息admin> cfgshowDefined configuration:cfg: cfg_1 a750l1_vtl12; b750l1_v7000; b750l2_v7000; b750l2_vtl12; ha1;vm1l_v7000; vm2l_v7000; vm3l_v7000; vtape; xenserver_a;xenserver_bzone: a750l1_vtl121,2; 1,20; 1,21; 1,22; 1,23zone: b750l1_v70001,0; 1,1; 1,2zone: b750l2_v70001,0; 1,1; 1,3zone: b750l2_vtl121,3; 1,20; 1,21; 1,22; 1,23zone: ha1 1,2; 1,3zone: vm1l_v70001,0; 1,1; 1,4zone: vm2l_v70001,0; 1,1; 1,5zone: vm3l_v70001,0; 1,1; 1,6zone: vtape 1,20; 1,21; 1,22; 1,23zone: xenserver_a1,0; 1,1; 1,8zone: xenserver_b1,0; 1,1; 1,77)备份交换机配置admin> configuplocadadmin> Protocol (scp or ftp):ftp （输入协议,如果你是FTP就输入FTP）admin> host: （FTP服务器地址：192.168.99.100）admin> user name: （用户名）admin> filename: 备份文件名称admin> password: 密码8)已有备份文件还原admin> switchdisable 停用交换机所有交换端口admin>configdownloadadmin>Protocol (scp or ftp):ftpadmin>Server Name or IP Address [host]:admin>User Name [user]:admin>File Name [config.txt]:config.txt.........admin>Do you want to continue [y/n]:yadmin>Password:admin>reboot9)划分zone定义：zone是当你有不同平台的主机连到SAN上时，用来隔离不同主机对磁盘阵列的存取，严格一点的，任何一台主机连到交换机访问任何一个存储设备都要作zone。

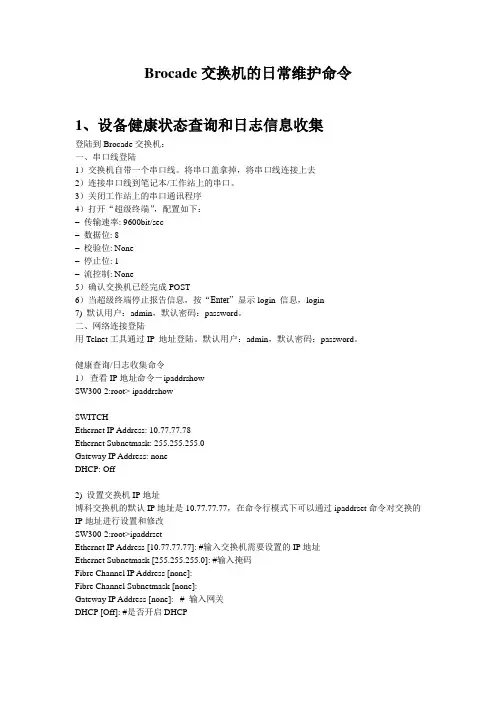

Brocade交换机的日常维护命令1、设备健康状态查询和日志信息收集登陆到Brocade交换机：一、串口线登陆1）交换机自带一个串口线。

将串口盖拿掉，将串口线连接上去2）连接串口线到笔记本/工作站上的串口。

3）关闭工作站上的串口通讯程序4）打开“超级终端”，配置如下：–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: None5）确认交换机已经完成POST6）当超级终端停止报告信息，按“Enter” 显示login 信息，login7) 默认用户：admin，默认密码：password。

二、网络连接登陆用Telnet工具通过IP 地址登陆。

默认用户：admin，默认密码：password。

健康查询/日志收集命令1）查看IP地址命令－ipaddrshowSW300-2:root> ipaddrshowSWITCHEthernet IP Address: 10.77.77.78Ethernet Subnetmask: 255.255.255.0Gateway IP Address: noneDHCP: Off2) 设置交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换的IP地址进行设置和修改SW300-2:root>ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCP3) 查看OS版本信息SW300-2:root> versionKernel: 2.6.14.2Fabric OS: v6.4.1aMade on: Tue Dec 14 03:02:28 2010Flash: Thu Jul 14 22:44:59 2011BootProm: 1.0.94) 查看交换机license授权信息SW300-2:root> licenseshowS9dRRbdQR9TAeSSV:Fabric licenseRyyzcQzS9QSF30dl:Full Ports on Demand license - additional 16 port upgrade licenseRyyzcQzS9QSz30dV:Second Ports on Demand license - additional 8 port upgrade license GXtBXMEYMZJKftgS4KSCMK79mJTPmRfYB7QrH:Enhanced Group Management licenseHMfmJ7gDrR4WM99rXRS7TMYEMfTEBZFfBADFG:8 Gig FC license4) 查看交换机状态SW300-2:root> switchshowswitchName: SW300-2switchType: 71.2switchState: OnlineswitchMode: NativeswitchRole: SubordinateswitchDomain: 2switchId: fffc02switchWwn: 10:00:00:05:33:89:b2:0azoning: ON (config)switchBeacon: OFFIndex Port Address Media Speed State Proto==============================================0 0 020000 id N8 Online FC F-Port 20:14:78:2b:cb:59:f7:891 1 020100 id N8 Online FC F-Port 20:24:78:2b:cb:59:f7:892 2 020200 id N8 Online FC F-Port 20:34:78:2b:cb:59:f7:893 3 020300 id N8 Online FC F-Port 20:44:78:2b:cb:59:f7:894 4 020400 id N8 Online FC F-Port 20:15:78:2b:cb:59:f7:895 5 020500 id N8 Online FC F-Port 20:25:78:2b:cb:59:f7:896 6 020600 id N8 Online FC F-Port 20:35:78:2b:cb:59:f7:897 7 020700 id N8 Online FC F-Port 20:45:78:2b:cb:59:f7:898 8 020800 id N8 Online FC F-Port 20:14:78:2b:cb:58:6d:3a9 9 020900 id N8 Online FC F-Port 20:24:78:2b:cb:58:6d:3a10 10 020a00 id N8 Online FC F-Port 20:34:78:2b:cb:58:6d:3a11 11 020b00 id N8 Online FC F-Port 20:44:78:2b:cb:58:6d:3a12 12 020c00 id N8 Online FC F-Port 20:15:78:2b:cb:58:6d:3a13 13 020d00 id N8 Online FC F-Port 20:25:78:2b:cb:58:6d:3a14 14 020e00 id N8 Online FC F-Port 20:35:78:2b:cb:58:6d:3a15 15 020f00 id N8 Online FC F-Port 20:45:78:2b:cb:58:6d:3a16 16 021000 id N8 No_Light FC17 17 021100 id N8 No_Light FC18 18 021200 id N8 No_Light FC19 19 021300 id N8 No_Light FC20 20 021400 id N8 No_Light FC21 21 021500 id N8 No_Light FC22 22 021600 id N8 No_Light FC23 23 021700 id N8 Online FC E-Port 10:00:00:05:1e:ef:98:d1 "SW300-1" (upstream)5) 查看设备健康状态（如：电源、温度、风扇等）SW300-2:root> switchstatusshowSwitch Health Report Report time: 12/15/2011 04:05:36 AM Switch Name: SW300-2IP address: 10.77.77.78SwitchState: HEALTHYDuration: 297:45Power supplies monitor HEALTHYTemperatures monitor HEALTHYFans monitor HEALTHYFlash monitor HEALTHYMarginal ports monitor HEALTHYFaulty ports monitor HEALTHYMissing SFPs monitor HEALTHYFabric Watch is not licensedDetailed port information is not included2、设备配置文件备份和恢复实施安装完Brocade交换机后、更改Brocade交换机配置、在SAN中添加或者更换交换机时、在升级Brocade交换机之前，都应该在一台PC机（安装了FTP服务）上创建每台交换机配置文件的备份。

设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了，这个IP地址主要是用来对交换机进行管理设置。

Brocade SAN交换机的几种管理方法为了对SAN网络进行管理，Brocade公司了丰富的管理工具，来适应不同场景下对SAN 网络的管理。

Telnet交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。

能完成对单台交换机管理的所有功能，对操作者对管理命令非常熟悉。

不适合非专业人士使用。

WEB TOOLS图形界面的管理工具，通过浏览器对交换机完成管理工作。

视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。

能完成对单台交换机管理的大多数功能，适合大多数用户使用。

Fabric Manager对SAN网络中的交换机进行批量管理的工具。

能对SAN网络中的多台交换机，在一个管理站一次性的完成管理工作。

方便SAN网络的统一管理。

SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块，让网络中的SNMP管理工作站对SAN网络完成管理工作。

通过管理工具，能完成对整个SAN网络的监视，但能修改的参数有限。

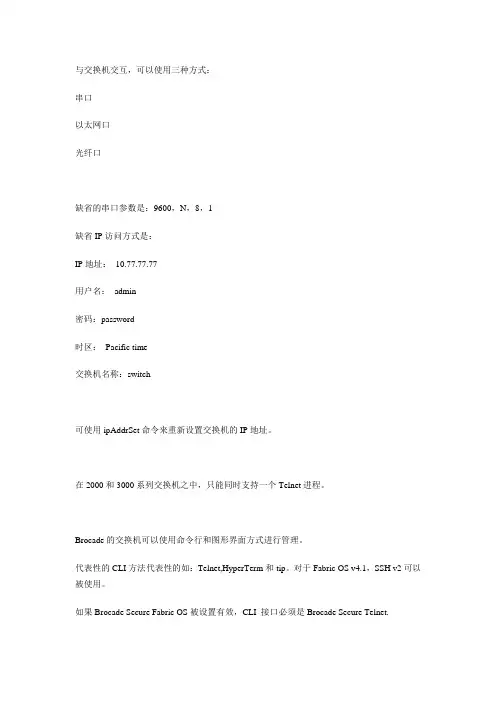

与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：10.77.77.77用户名：admin密码：password时区：Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。

在2000和3000系列交换机之中，只能同时支持一个Telnet进程。

Brocade的交换机可以使用命令行和图形界面方式进行管理。

代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。

对于Fabric OS v4.1，SSH v2可以被使用。

如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric 的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。

该工具包可以通过Brocade Connect 站点获得。

Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。

Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。

运行支持JRE的Web Browser上。

Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。

串口管理:n一条串口连接电缆DB9 (female-to-female)n使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。

博科光纤交换机SW200E文档目录第一章、博科光纤交换机SW200E介绍 (2)第二章、博科光纤交换机SW200E配置方法 (3)1、图形管理界面介绍 (3)2、Zone的配置 (5)第三章、交换机信息收集Supportshow (16)2011年4月第一章、博科光纤交换机SW200E介绍Brocade SilkWorm 200E 交换机是4 Gbit/sec 速率的光纤通道交换机，可按需配置8－16个端口，为中小型和新用户提供了经济实用的SAN 解决方案，也为现有的SAN 提供了良好的技术升级选择。

为了便于新建用户部署SAN，SilkWorm 200E 提供了EZSwitchSetup 简便安装向导，并增强了多项重要的使用和配置功能。

SilkWorm 200E 可自动感应1、2和4 Gbit/sec 的光纤通道数据吞吐能力，同时还包括了多项可大大增强交换机运行性能的新功能。

因此，用户能够以较低的成本，享受到高性能SAN 所带来的优势。

4 Gbit/sec 光纤通道交换机适合入门级SAN在整个Fabric 中实现高可用性•最短路径路由(FSPF) •单个FRU, 冗余冷却风扇经济实用的可扩展性能• "用多少买多少"的灵活性，可按需配置8、12或16个端口(4个端口为一个扩展单元)•与SilkWorm 全系列交换机和导向器前后兼容高速、可靠的 4 Gbit/sec 性能• 1、2和4 Gbit/sec (全双工) 性能支持最大128 Gbit/sec 的无阻塞吞吐能力• 1、2和4 Gbit/sec 自动感应和速度匹配简化部署和管理• Brocade EZSwitchSetup 安装向导将SAN 部署简化为3个步骤•高级Fabric 服务，改进业务运营•每个端口统计数据，加快问题诊断和排除•支持通过WWN 进行由硬件执行的分区•基于SNMP v3 的界面•通过SSH (Secure Shell) 提供安全的Telnet 访问• Brocade Web 工具简化SAN 管理为多种SAN 环境提供最佳价值•为动态的SAN 环境提供完整的前后兼容性•支持异构环境: Windows 2000、Windows NT、UNIX、Linux、HPUX 和SolarisSAN 标准符合-- 软件Brocade 产品在广泛接受的工程实践和流程的基础上，符合SAN 的标准。

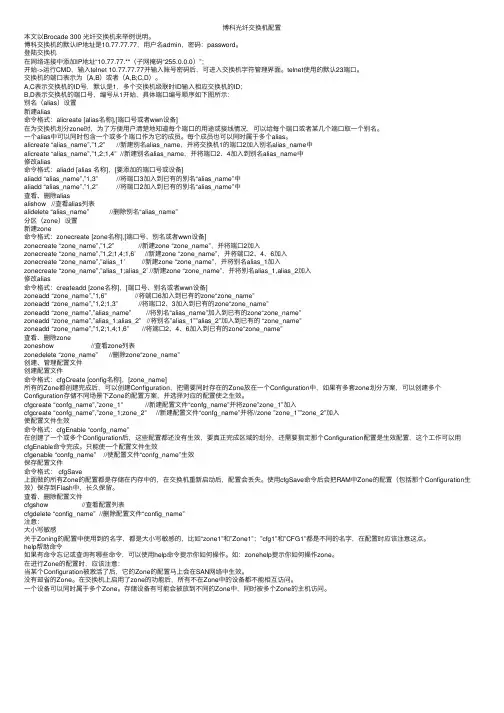

博科光纤交换机配置本⽂以Brocade 300 光纤交换机来举例说明。

博科交换机的默认IP地址是10.77.77.77，⽤户名admin，密码：password。

登陆交换机在⽹络连接中添加IP地址“10.77.77.**（⼦⽹掩码“255.0.0.0）”；开始->运⾏CMD，输⼊telnet 10.77.77.77并输⼊账号密码后，可进⼊交换机字符管理界⾯。

telnet使⽤的默认23端⼝。

交换机的端⼝表⽰为（A,B）或者（A,B;C,D）。

A,C表⽰交换机的ID号，默认是1，多个交换机级联时ID输⼊相应交换机的ID；B,D表⽰交换机的端⼝号，编号从1开始，具体端⼝编号顺序如下图所⽰：别名（alias）设置新建alias命令格式：alicreate [alias名称],[端⼝号或者wwn设备]在为交换机划分zone时，为了⽅便⽤户清楚地知道每个端⼝的⽤途或接线情况，可以给每个端⼝或者某⼏个端⼝取⼀个别名。

⼀个alias中可以同时包含⼀个或多个端⼝作为它的成员。

每个成员也可以同时属于多个alias。

alicreate “alias_name”,”1,2” //新建别名alias_name，并将交换机1的端⼝2加⼊别名alias_name中alicreate “alias_name”,”1,2;1,4” //新建别名alias_name，并将端⼝2、4加⼊到别名alias_name中修改alias命令格式：aliadd [alias 名称]，[要添加的端⼝号或设备]aliadd “alias_name”,”1,3” //将端⼝3加⼊到已有的别名“alias_name”中aliadd “alias_name”,”1,2” //将端⼝2加⼊到已有的别名“alias_name”中查看、删除aliasalishow //查看alias列表alidelete “alias_name” //删除别名“alias_name”分区（zone）设置新建zone命令格式：zonecreate [zone名称],[端⼝号、别名或者wwn设备]zonecreate “zone_name”,”1,2” //新建zone “zone_name”，并将端⼝2加⼊zonecreate “zone_name”,”1,2;1,4;1,6’ //新建zone “zone_name”，并将端⼝2、4、6加⼊zonecreate “zone_name”,”alias_1’ //新建zone “zone_name”，并将别名alias_1加⼊zonecreate “zone_name”,”alias_1;alias_2’ //新建zone “zone_name”，并将别名alias_1,alias_2加⼊修改alias命令格式：createadd [zone名称]，[端⼝号、别名或者wwn设备]zoneadd “zone_name”,”1,6” //将端⼝6加⼊到已有的zone“zone_name”zoneadd “zone_name”,”1,2;1,3” //将端⼝2、3加⼊到已有的zone“zone_name”zoneadd “zone_name”,”alias_name” //将别名“alias_name”加⼊到已有的zone“zone_name”zoneadd “zone_name”,”alias_1;alias_2” //将别名”alias_1””alias_2”加⼊到已有的 “zone_name”zoneadd “zone_name”,”1,2;1,4;1,6” //将端⼝2、4、6加⼊到已有的zone“zone_name”查看、删除zonezoneshow //查看zone列表zonedelete “zone_name” //删除zone“zone_name”创建、管理配置⽂件创建配置⽂件命令格式：cfgCreate [config名称]，[zone_name]所有的Zone都创建完成后，可以创建Configuration，把需要同时存在的Zone放在⼀个Configuration中，如果有多套zone划分⽅案，可以创建多个Configuration存储不同场景下Zone的配置⽅案，并选择对应的配置使之⽣效。

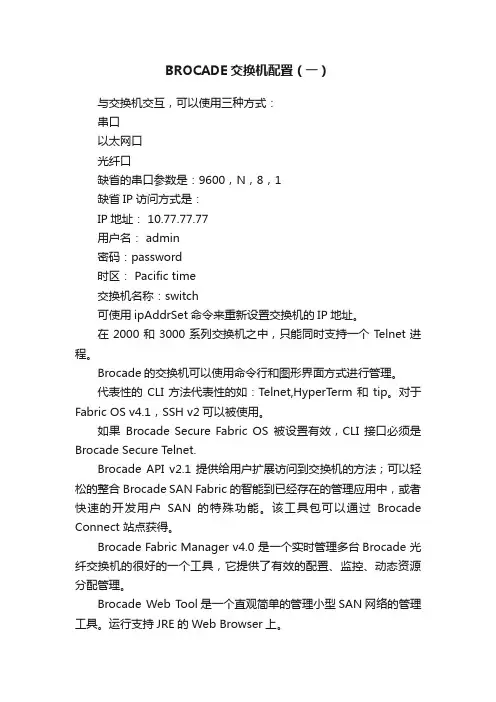

BROCADE交换机配置（一）与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址： 10.77.77.77用户名： admin密码：password时区： Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。

在2000和3000系列交换机之中，只能同时支持一个Telnet进程。

Brocade的交换机可以使用命令行和图形界面方式进行管理。

代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。

对于Fabric OS v4.1，SSH v2可以被使用。

如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。

该工具包可以通过Brocade Connect 站点获得。

Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。

Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。

运行支持JRE的Web Browser上。

Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。

串口管理 :n 一条串口连接电缆DB9 (female-to-female)n 使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u 安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过 ipAddrSet 命令设置 IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。

博科Brocade交换机Trunking配置1、博科Brocade交换机Trunking配置具体操作步骤：switch:admin> switchcfgtrunk 1 //开启交换机的trunking功能switch:admin> portcfgtrunkport 3, 1 //将3号口加入trunkingswitch:admin> trunkshow //查看trunking状态switchCfgTrunkEnables or disables trunking on all the ports of a switch. switchCfgTrunk 是开启和关闭交换机trunking功能的开关命令2、switchcfgtrunk modemode Specify 1 to enable trunking on all the ports on this switch. Specify 0 to disable trunking on all the ports on this switch. This operand is required. switchcfgtrunk 后面跟0或1的参数，0表示关闭trunking，1表示开启trunking功能。

To enable trunking on a switch:switch:admin> switchcfgtrunk 0Committing configuration...done.3、portCfgTrunkPortBrocade交换机Trunking配置具体操作步骤：switch:admin> switchcfgtrunk 1 //开启交换机的trunking功能switch:admin> portcfgtrunkport 3, 1 //将3号口加入trunking switch:admin> trunkshow //查看trunking状态switchCfgTrunkEnables or disables trunking on all the ports of a switch. switchCfgTrunk 是开启和关闭交换机trunking功能的开关命令switchcfgtrunk modemode Specify 1 to enable trunking on all the ports on this switch. Specify 0 to disable trunking on all the ports on this switch. This operand is required. switchcfgtrunk 后面跟0或1的参数，0表示关闭trunking，1表示开启trunking功能。

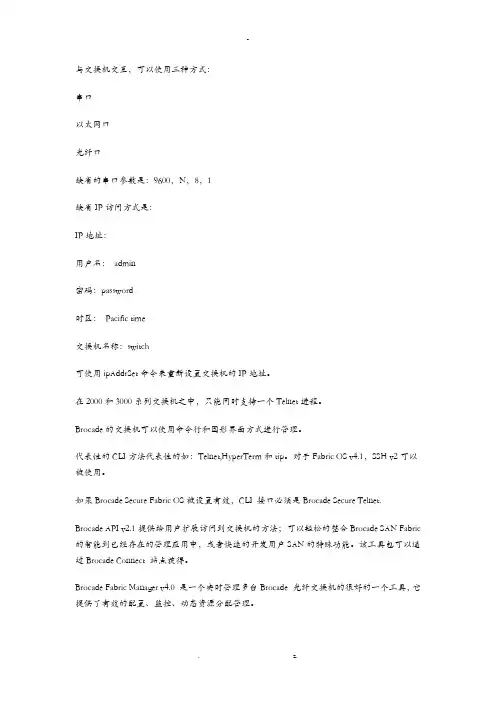

与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：用户名：admin密码：password时区：Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。

在2000和3000系列交换机之中，只能同时支持一个Telnet进程。

Brocade的交换机可以使用命令行和图形界面方式进行管理。

代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。

对于Fabric OS v4.1，SSH v2可以被使用。

如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric 的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。

该工具包可以通过Brocade Connect 站点获得。

Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。

Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。

运行支持JRE的Web Browser上。

Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。

串口管理:n一条串口连接电缆DB9 (female-to-female)n使用超级终端或UNI*终端n Windows: Hyper Terminaln UNI*: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNI*® 环境下, 输入以下命令* tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。

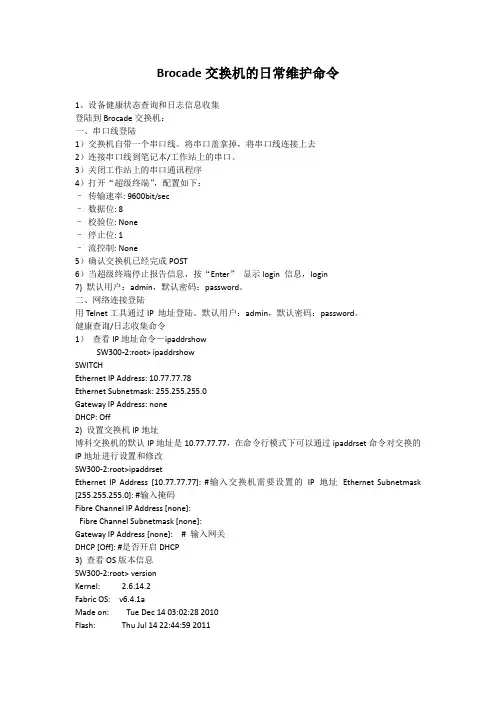

Brocade交换机的日常维护命令1、设备健康状态查询和日志信息收集登陆到Brocade交换机：一、串口线登陆1）交换机自带一个串口线。

将串口盖拿掉，将串口线连接上去2）连接串口线到笔记本/工作站上的串口。

3）关闭工作站上的串口通讯程序4）打开“超级终端”，配置如下：–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: None5）确认交换机已经完成POST6）当超级终端停止报告信息，按“Enter”显示login 信息，login7) 默认用户：admin，默认密码：password。

二、网络连接登陆用Telnet工具通过IP 地址登陆。

默认用户：admin，默认密码：password。

健康查询/日志收集命令1）查看IP地址命令－ipaddrshowSW300-2:root>ipaddrshowSWITCHEthernet IP Address: 10.77.77.78Ethernet Subnetmask: 255.255.255.0Gateway IP Address: noneDHCP: Off2) 设置交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换的IP地址进行设置和修改SW300-2:root>ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCP3) 查看OS版本信息SW300-2:root> versionKernel: 2.6.14.2Fabric OS: v6.4.1aMade on: Tue Dec 14 03:02:28 2010Flash: Thu Jul 14 22:44:59 2011BootProm: 1.0.94) 查看交换机license授权信息SW300-2:root>licenseshowS9dRRbdQR9TAeSSV:Fabric licenseRyyzcQzS9QSF30dl:Full Ports on Demand license - additional 16 port upgrade licenseRyyzcQzS9QSz30dV:Second Ports on Demand license - additional 8 port upgrade license GXtBXMEYMZJKftgS4KSCMK79mJTPmRfYB7QrH:Enhanced Group Management licenseHMfmJ7gDrR4WM99rXRS7TMYEMfTEBZFfBADFG:8 Gig FC license4) 查看交换机状态SW300-2:root>switchshowswitchName: SW300-2switchType: 71.2switchState: OnlineswitchMode: NativeswitchRole: SubordinateswitchDomain: 2switchId: fffc02switchWwn: 10:00:00:05:33:89:b2:0azoning: ON (config)switchBeacon: OFFIndex Port Address Media Speed State Proto==============================================0 0 020000 id N8 Online FC F-Port 20:14:78:2b:cb:59:f7:891 1 020100 id N8 Online FC F-Port 20:24:78:2b:cb:59:f7:892 2 020200 id N8 Online FC F-Port 20:34:78:2b:cb:59:f7:893 3 020300 id N8 Online FC F-Port 20:44:78:2b:cb:59:f7:894 4 020400 id N8 Online FC F-Port 20:15:78:2b:cb:59:f7:895 5 020500 id N8 Online FC F-Port 20:25:78:2b:cb:59:f7:896 6 020600 id N8 Online FC F-Port 20:35:78:2b:cb:59:f7:897 7 020700 id N8 Online FC F-Port 20:45:78:2b:cb:59:f7:898 8 020800 id N8 Online FC F-Port 20:14:78:2b:cb:58:6d:3a9 9 020900 id N8 Online FC F-Port 20:24:78:2b:cb:58:6d:3a10 10 020a00 id N8 Online FC F-Port 20:34:78:2b:cb:58:6d:3a11 11 020b00 id N8 Online FC F-Port 20:44:78:2b:cb:58:6d:3a12 12 020c00 id N8 Online FC F-Port 20:15:78:2b:cb:58:6d:3a13 13 020d00 id N8 Online FC F-Port 20:25:78:2b:cb:58:6d:3a14 14 020e00 id N8 Online FC F-Port 20:35:78:2b:cb:58:6d:3a15 15 020f00 id N8 Online FC F-Port 20:45:78:2b:cb:58:6d:3a16 16 021000 id N8 No_Light FC17 17 021100 id N8 No_Light FC18 18 021200 id N8 No_Light FC19 19 021300 id N8 No_Light FC20 20 021400 id N8 No_Light FC21 21 021500 id N8 No_Light FC22 22 021600 id N8 No_Light FC23 23 021700 id N8 Online FC E-Port 10:00:00:05:1e:ef:98:d1 "SW300-" (upstream)5) 查看设备健康状态（如：电源、温度、风扇等）SW300-2:root>switchstatusshowSwitch Health Report Report time: 12/15/2011 04:05:36 AM Switch Name: SW300-2IP address: 10.77.77.78SwitchState: HEALTHYDuration: 297:45Power supplies monitor HEALTHYTemperatures monitor HEALTHYFans monitor HEALTHYFlash monitor HEALTHYMarginal ports monitor HEALTHYFaulty ports monitor HEALTHYMissing SFPs monitor HEALTHYFabric Watch is not licensedDetailed port information is not included2、设备配置文件备份和恢复实施安装完Brocade交换机后、更改Brocade交换机配置、在SAN中添加或者更换交换机时、在升级Brocade交换机之前，都应该在一台PC机（安装了FTP服务）上创建每台交换机配置文件的备份。

BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块➢IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。

Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth Table2.Switches can be identified by IP address, domain ID, WorldWide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone➢给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min是两个Port,一个是存贮的，一个是主机的）➢这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了➢将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode➢需要这个Brocade ExtendedFabrics licensese➢这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。

第一步:使用网线链接博科的光纤交换机,笔记本直连即可,然后在IE输入博科光纤交换机的默认地址10.77.77.77,笔记本的本地地址可以设置成10.77.77.100的地址,MAC保持255.0.0.0第二步:然后登录光纤交换机,注意:笔记本主机需要安装java环境第三步:出现登录界面,用户名输入admin 密码输入:password(初始密码)第四步:登录光纤交换机的主控制界面,如果是新开局划分zone,请点击左上角的zone admin第五步:zone admin界面出来三个选项卡(alias zone,zone config)Alias:相当于给端口命名,默认的端口名字1,0表示第一端口;1,1表示第二端口;你可以把端口命名成你设备的名字,这样比较直观.Zone:就是需要通信的端口集合,zone里面的端口可以相互通信,非zone的端口不能通信;有点类似交换机的VLAN.Zone config:相当于一个zone的集合,一个ngcc项目可作为一个Zone config,另外一个项目如果也使用这个光纤交换机的时候,可生成另外一个Zone config,使用自己项目的端口.第六步:划分zone,点击zone的选项卡,点击下面的”new zone”,然后输入zone的名字,比如zone1,然后把左边的需要通信的port端口选入到右边即可,下面的图示表示zone1这个zone 包含两个端口1,0和1,2;意思就是这两个之间的设备是可以通信的(注意:左边的端口如果可以展开,并看得见WWN号,说明已经和HBA链接了,没有WWN号,说明没有联通,如果证实这个端口插了光纤线缆,那么就需要排查为什么没有是别到WWN号)第七步:所有的zone建好了以后,点击zone config,创建一个zone config,下图的名字叫nxw,把左边的所有zone全部添加到右边的窗口即可.第九步:配置完成zone config后,需要激活这个zone config,点击上面”Enable Config”,出现下面的界面,选择nxw和确认即可第十步:最后就是保存配置,保证交换机重启后配置不会丢失,点击”save config”即可第十一步:可通过串口线链接,配置方式就是使用命令配置,串口登录第一步会让你修改root,factory,admin三个关键用户的密码,请修改密码并牢记.。

1、概述在现实环境中服务器与存储搭建san环境时，为了达到链路的冗余，防止单点故障，一般都需要引进光纤交换机。

同时当业务系统不断增加，光纤交换机端口无法满足日益增长的业务需求时，就需要重新购置光纤交换机，使之与之前的光纤交换机级联，从而达到端口扩容的现实效果。

博科光纤交换机在我司的项目中使用频繁，下面就简单介绍一下博科光纤交换机级联的相关信息。

2、级联准备1、部分光纤交换机级联需要官方授权，购买级联license（比如说博科310光纤交换机）。

有些光纤交换机级联license 是出厂自带的（比如说博科320光纤交换机）。

2、搭建级联物理环境。

3、级联步骤1、导入级联license 用一根网线将电脑与博科光纤交换机的网口连接（brocade交换机上只有一个电口网络连接），将电脑的ip设置为10.77.77.77.0网段的ip，博科交换机的默认ip地址为10.77.77.77，通过telnet 10.77.77.77连接到交换机上，用户名为：admin；密码为：password。

登录后，输入wwn命令记下wwn号,如下：登录到交换机上，用licenseshow来查看现有的license 用swd77：admin> licenseadd xxxxxxxxxxxxxx(博科的激活号)再用licenseshow查看是否加载成功，（博科310光纤交换机需要购买级联许可激活级联功能，博科320、340、360、博科6505、博科6510全光纤支持级联，无需购买级联许可）如图：上面两个Unknown license 应该是端口激活license与web管理license。

Fabric license则是级联的license。

对于出厂自带的级联license，则无需此步。

2、修改switch domain ID（默认为1）按照业务需求，将需要级联的光纤交换机的switch domain ID先规划：A交换机switch domain id 为1；B交换机switch domain id 为2.修改交换机domain id步骤如下：SwitchdisableConfigureConfigure...Fabric parameters (yes, y, no, n): [no] yDomain: (1..239) [1] 2R_A_TOV: (4000..120000) [10000] E_D_TOV: (1000..5000) [2000] WAN_TOV: (0..30000) [0] MAX_HOPS: (7..19) [7]Data field size: (256..2112) [2112]Sequence Level Switching: (0..1) [0] Disable Device Probing: (0..1) [0] Suppress Class F Traffic: (0..1) [0] Per-frame Route P riority: (0..1) [0] Long Distance Fabric: (0..1) [0] BB credit: (1..27) [16]Insistent Domain ID Mode (yes, y, no, n): [no] Virtual Channel parameters (yes, y, no, n): [no] F-Port login parameters (yes, y, no , n): [no]Zoning Operation parameters (yes, y, no, n): [no]RSCN Transmission Mode (yes, y, no, n): [no] Arbitrated Loop parameters (yes, y, no, n): [no] System services (yes, y, no, n): [no ]Portlog events enable (yes, y, no, n): [no] ssl attributes (yes, y, no, n): [no] rpcd attributes (yes, y, no, n): [no] cfgload attribute s (yes, y, no, n): [no] webtools attributes (yes, y, no, n): [no] System (yes, y, no, n): [no]WARNING: The domain ID will be changed. The port level zoning may be affectedSwitchenable此步骤需要重启光纤交换机。

博科300光纤交换机的配置一、上架1、新到光纤交换机上架注意网线口和管理口标志有区别2、连线二、基本配置1、配置IP、修改用户密码a.新的光纤交换机默认ip为：10.77.77.77，需直连配置ipb.登录机器配置ip，用户名：admin，密码默认为passwordc.登入后的界面如下，右下角可以看到ip地址和登录用户名d.修改ip和用户密码“Manage”“Switch Admin”“Network”/“User”e.修改完成后有如下提示，需要重新登录2、启用端口a.“Manage”“Port Admin”，查看Speed(Gb/s)、Port Status，点击“Enable”(之前需要把光纤线插好，根据对应端口启用)b.检查机器状态三、配置Zone1、创建Alias首先，我们要找到主机设备的光纤HBA卡的WWN号：linux系统可以用如下的命令进行查询[14:19:21 root()@storedg host1]# cd /sys/class/fc_host/host1/ [14:19:34 root()@storedg host1]# cat port_name0x21000024ff0a6767[14:20:29 root()@storedg host2]# cat port_name0x21000024ff0a7aa2AIX系统可以用如下的命令进行查询[14:22:27 root@vposdb1 /]# lsdev -Cc adapter -S a | grep fcsfcs0 Available 04-08 FC Adapterfcs1 Available 04-09 FC Adapterfcs2 Available 02-08 FC Adapterfcs3 Available 02-09 FC Adapter[14:22:40 root@vposdb1 /]# lscfg -vpl fcs0fcs0 U78A0.001.DNWKYDT-P1-C4-T1 FC AdapterPart Number.................03N5029EC Level....................ASerial Number...............1D638080C6Manufacturer................001DCustomer Card ID Number (5759)FRU Number.................. 03N5029Device Specific.(ZM) (3)Network Address.............10000000C95A933EROS Level and ID............02C82774Device Specific.(Z0)........1036406DDevice Specific.(Z1) (00000000)Device Specific.(Z2) (00000000)Device Specific.(Z3) (03000909)Device Specific.(Z4)........FFC01231Device Specific.(Z5)........02C82774Device Specific.(Z6)........06C12715Device Specific.(Z7)........07C12774Device Specific.(Z8)........20000000C95A933EDevice Specific.(Z9)........BS2.71X4Device Specific.(ZA)........B1F2.70A5Device Specific.(ZB)........B2F2.71X4Device Specific.(ZC) (00000000)Hardware Location Code......U78A0.001.DNWKYDT-P1-C4-T1PLATFORM SPECIFICName: fibre-channelModel: LP11000Node: fibre-channel@1Device Type: fcpPhysical Location: U78A0.001.DNWKYDT-P1-C4-T“Alias”，以WWN地址划分Zone，命令格式“服务器名称_对应的HBA卡”◊“Zone Admin”◊a.“Manage”在找到WWN号以后，进入光纤交换机的管理界面b.在左边Port&Attached Devices(28 Members)中选择所对应的端口，点击Add Member将需要划分到一个zone的端口添加到右方的Alias Members 中2、创建Zonea.“Manage”“Zone Admin”“Zone”，根据Alias划分Zone，命名格式“服务器名称_对应的HBA卡_存储名称_对应0控制器的端口_对应1控制器的端口”b.根据Alias添加Zone在创建zone的时候，你需要把主机HBA卡的alias跟存储的alias添加到同一个zone中3、创建Zone Configa.“Manage”“Zone Admin”“Zone Config”b.使用默认的configure，选择创建好的Zones名字，点选“Add member”，将zone添加到config members中c.保存配置，注意下面状态栏的状态，当出现“end of commit;”时表示保存成功d.启用配置配置完成，下面开始存储的配置。

Brocade光纤交换机配置1、通过telnet先观察一下交换机的状态在Windows任务栏上执行以下步骤：开始→运行→在运行栏中输入cmd→执行telnet 172.28.96.69(本台交换机的IP地址) （如下图）按回车（Enter）键后，输入用户名：admin，秘密：password（如下图）按回车（Enter）键后，输入switchshow命令，以检查交换机的状态（如下图）按回车（Enter）键后，显示交换机状态如下图port 0 ——15表示交换机是16口的；N2表示端口是自适应、2Gbde；Online表示端口的状态是正常；2、通过IE浏览器管理、配置交换机。

通过telnet检查状态正常后，打开IE浏览器，输入IP地址：172.28.96.69，按回车键（Enter）后，可以看到以下窗口点击在窗口的右上方的Status按钮可以显示交换机的状态（如下图）点击了按钮后，会弹出以下（如下图）对话框，如果对话框显示HEALTHY/OK表示交换机状态正常点击在窗口的右上方的Event按钮可以显示交换机的一些日志（如下图）点击了按钮后，会弹出以下（如下图）对话框，可以哪个时间点交换机做了哪些操作，是否有错误点击在窗口的右上方的Admin按钮可以以特权用户的身份登录交换机，并且可以配置交换机点击了按钮后，会弹出以下（如下图）对话框，用户名：admin，密码：password按确定后窗口显示如下，可以有Switch Information、Network Config、Upload/Download、SNMP、License Admin、Port Setting、Routing、Extended Fabric、User Admin、Config等选项，以下会介绍常用的几项在Switch Information 中可以了解到交换机的名字（Name），交换机的状态是不是启用的（Enable），以及交换机的序列号点击User Admin会显示以下窗口（如下图），在这里我们可以修改用户的密码点击Port Setting按钮可以看各个端口的状态，用户可以通过这个窗口改变端口的速度（Chang Speed），可以激活端口（Enable Port）或者关闭端口（Persistent Disable）3、Zone的划分。

BROCADE博科光纤交换机配置文档博科Brocade 交换机配置与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：10.77.77.77用户名：admin密码：password时区：Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。

在2000和3000系列交换机之中，只能同时支持一个Telnet进程。

Brocade的交换机可以使用命令行和图形界面方式进行管理。

代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。

对于Fabric OS v4.1，SSH v2可以被使用。

如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。

该工具包可以通过Brocade Connect 站点获得。

Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。

Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。

运行支持JRE的Web Browser上。

Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。

串口管理:一条串口连接电缆DB9 (female-to-female)使用超级终端或UNIX终端Windows: Hyper T erminalUNIX: tip◆Microsoft Windows? 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: None◆UNIX? 环境下, 输入以下命令# tip /dev/ttyb –9600◆安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。

与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：用户名： admin密码：password时区： Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。

在2000和3000系列交换机之中，只能同时支持一个Telnet进程。

Brocade的交换机可以使用命令行和图形界面方式进行管理。

代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。

对于Fabric OS ，SSH v2可以被使用。

如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API 提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric 的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。

该工具包可以通过Brocade Connect 站点获得。

Brocade Fabric Manager 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。

Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。

运行支持JRE的Web Browser上。

Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。

串口管理:n 一条串口连接电缆DB9 (female-to-female)n 使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u 安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
