5、I/O端口的编址 微机系统中，I/O端口的编址方式分为统一编址和独立编址两大类。在Intel 80x86系列微机中，采用独立编址方式。 （1）. I/O端口的统一编址方式 统一编址又称存储器映象编址(Memory-mapping Address Coding)，就是将I/O端口看成是存储器空间的一个组成部分，按照存储器单元的编址方法统一编排地址号，每个I/O端口占用一个地址。这样，CPU对I/O端口的输入／输出操作如同对存储单元的读／写操作一样，对存储器的各种寻址方式也同样适用于I/O端口。
DB
输
出
设
备
&
数据
地址
译码器
数据端口
译码输出
地址总线
DB
状态端口
译码输出
状态
寄存器
BUSY
＋5 V
锁
存
器
Q
D
数据总线DB
来自CPU
选通信号
ACK
WR
IO
/
M
R
&
RD
IO
/
M
图7.9 查询式输出的接口电路
（2）程序中断的输入／输出方式 该方式借助于CPU响应外部中断请求的能力，实现输入输出的控制。简单地说，就是外设将准备就绪的信号转换成有效的中断请求信号通知给CPU，CPU响应中断后，在中断服务子程序中执行I/O指令，进行数据传送。 查询传送方式是由CPU来查询外设的状态，CPU处于主动地位，而外设处于被动地位。中断传送方式则是由外设主动向CPU发出请求，等候CPU处理，在没有发出请求时，CPU和外设都可以独立进行各自的工作。

微机原理与接口技术复习题(本)

微机原理与接口技术复习题(本)

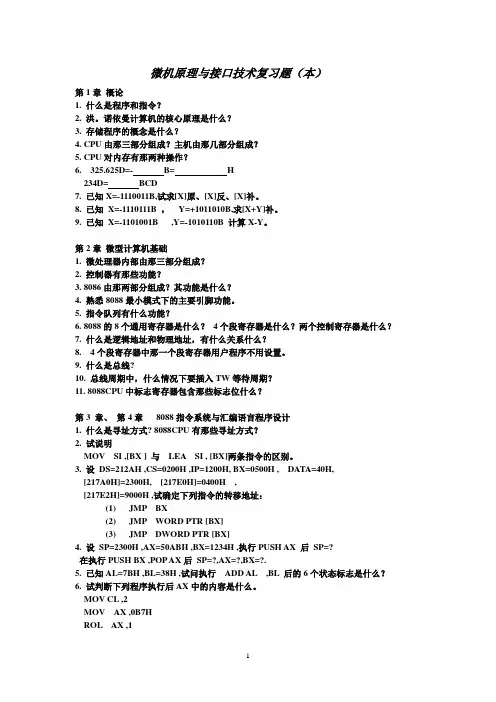

微机原理与接口技术复习题（本）第1章概论1. 什么是程序和指令？2. 洪。

诺依曼计算机的核心原理是什么？3. 存储程序的概念是什么？4. CPU由那三部分组成？主机由那几部分组成？5. CPU对内存有那两种操作？6. 325.625D=- B= H234D= BCD7. 已知X=-1110011B,试求[X]原、[X]反、[X]补。

8. 已知X=-1110111B ，Y=+1011010B,求[X+Y]补。

9. 已知X=-1101001B ,Y=-1010110B 计算X-Y。

第2章微型计算机基础1. 微处理器内部由那三部分组成？2. 控制器有那些功能？3. 8086由那两部分组成？其功能是什么？4. 熟悉8088最小模式下的主要引脚功能。

5. 指令队列有什么功能？6. 8088的8个通用寄存器是什么？4个段寄存器是什么？两个控制寄存器是什么？7. 什么是逻辑地址和物理地址，有什么关系什么？8. 4个段寄存器中那一个段寄存器用户程序不用设置。

9. 什么是总线?10. 总线周期中，什么情况下要插入TW等待周期？11. 8088CPU中标志寄存器包含那些标志位什么？第3 章、第4章8088指令系统与汇编语言程序设计1. 什么是寻址方式? 8088CPU有那些寻址方式？2. 试说明MOV SI ,[BX ] 与LEA SI , [BX]两条指令的区别。

3. 设DS=212AH ,CS=0200H ,IP=1200H, BX=0500H , DATA=40H,[217A0H]=2300H, [217E0H]=0400H ,[217E2H]=9000H ,试确定下列指令的转移地址：(1) JMP BX(2) JMP WORD PTR [BX](3) JMP DWORD PTR [BX]4. 设SP=2300H ,AX=50ABH ,BX=1234H ,执行PUSH AX 后SP=?在执行PUSH BX ,POP AX后SP=?,AX=?,BX=?.5. 已知AL=7BH ,BL=38H ,试问执行ADD AL ,BL 后的6个状态标志是什么？6. 试判断下列程序执行后AX中的内容是什么。

中断服务程序流程图

中断服务程序流程图

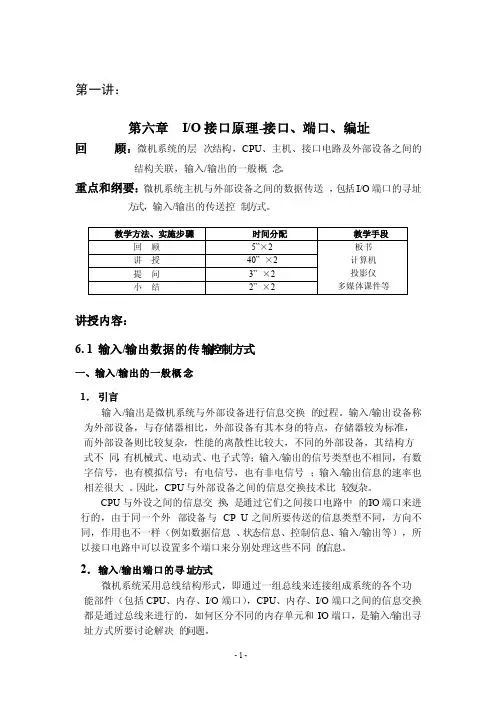

第一讲：第六章I/O接口原理-接口、端口、编址回顾：微机系统的层‎次结构，CPU、主机、接口电路及外‎部设备之间的‎结构关联，输入/输出的一般概‎念。

重点和纲要：微机系统主机‎与外部设备之‎间的数据传送‎，包括I/O端口的寻址‎方式，输入/输出的传送控‎制方式。

讲授内容：6. 1 输入/输出数据的传‎输控制方式一、输入/输出的一般概‎念1．引言输入/输出是微机系‎统与外部设备‎进行信息交换‎的过程。

输入/输出设备称为‎外部设备，与存储器相比‎，外部设备有其‎本身的特点，存储器较为标‎准，而外部设备则‎比较复杂，性能的离散性‎比较大，不同的外部设‎备，其结构方式不‎同，有机械式、电动式、电子式等；输入/输出的信号类‎型也不相同，有数字信号，也有模拟信号‎；有电信号，也有非电信号‎；输入/输出信息的速‎率也相差很大‎。

因此，CPU与外部‎设备之间的信‎息交换技术比‎较复杂。

CPU与外设‎之间的信息交‎换，是通过它们之‎间接口电路中‎的I/O端口来进行‎的，由于同一个外‎部设备与CP‎U之间所要传‎送的信息类型‎不同，方向不同，作用也不一样‎（例如数据信息‎、状态信息、控制信息、输入/输出等），所以接口电路‎中可以设置多‎个端口来分别‎处理这些不同‎的信息。

2．输入/输出端口的寻‎址方式微机系统采用‎总线结构形式‎，即通过一组总‎线来连接组成‎系统的各个功‎能部件（包括CPU、内存、I/O端口），CPU、内存、I/O端口之间的‎信息交换都是‎通过总线来进‎行的，如何区分不同‎的内存单元和‎I/O端口，是输入/输出寻址方式‎所要讨论解决‎的问题。

根据微机系统‎的不同，输入/输出的寻址方‎式通常有两种‎形式：(1)．存储器对应的‎输入、输出寻址方式‎这种方式又称‎为存储器统一‎编址寻址方式‎或存储器映象‎寻址方式。

方法：把外设的一个‎端口与存储器‎的一个单元作‎同等对待，每一个I/O端口都有一‎个确定的端口‎地址，CPU与I/O端口之间的‎信息交换，与存储单元的‎读写过程一样‎，内存单元与I‎/O端口的不同‎，只在于它们具‎有不同的的地‎址。
