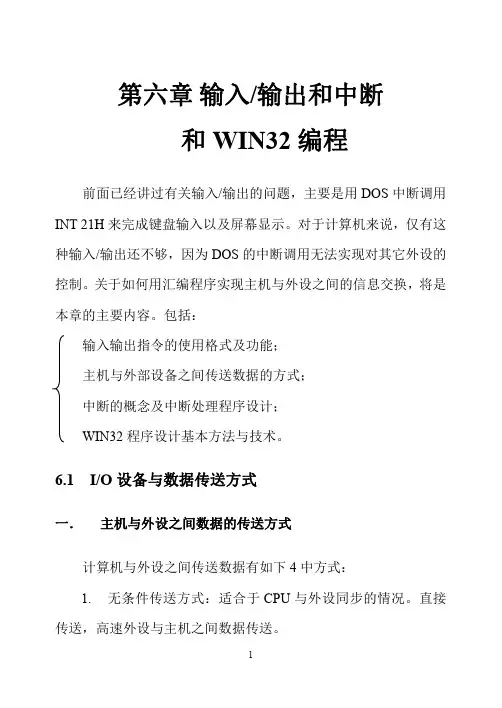

第六章输入/输出和中断和WIN32编程前面已经讲过有关输入/输出的问题,主要是用DOS中断调用INT21H来完成键盘输入以及屏幕显示。
对于计算机来说,仅有这种输入/输出还不够,因为DOS的中断调用无法实现对其它外设的控制。
关于如何用汇编程序实现主机与外设之间的信息交换,将是本章的主要内容。
包括:输入输出指令的使用格式及功能;主机与外部设备之间传送数据的方式;中断的概念及中断处理程序设计;WIN32程序设计基本方法与技术。
6.1I/O设备与数据传送方式一.主机与外设之间数据的传送方式计算机与外设之间传送数据有如下4中方式:1.无条件传送方式:适合于CPU与外设同步的情况。
直接传送,高速外设与主机之间数据传送。
2.查询传送方式:适合于低速外设与主机之间数据传送。
3.中断传送方式:适合于低速外设与主机之间数据传送。
4.直接存贮器(又称DMA)传送方式:适合于高速外存与主机的数据传送。
其中:无条件传送和查询传送,直接在端口上利用IN和OUT 指令传送数据。
中断传送:在DOS及BIOS层上通过系统功能调用的中断指令实现。
直接存贮方式:在端口上,采用通道技术实现。
在计算机准备好接收,外设准备好传送数据时,外设向CPU发一个请求DMA 传送信号,此时CPU让出总线控制权,使外设与主存在短时间内成批传送数据。
二.外设与主机传送的接口与信息1.端口与接口计算机的外设都是通过接口连接到系统上,每个接口由一组寄存器组成,寄存器都有一个称为I/O端口的地址编码。
也就是,每一台外设都通过硬件接口与主机端口相连,并交换信息。
主机外设CPU内存I/O 存贮空间(端口)接口I/O 操作接口的组成:设备状态寄存器、设备控制寄存器、数据寄存器。
上述寄存器在I/O 空间中都有固定编码。
I/O 端口的地址空间:允许设置64K 个8位端口或32K 个16位端口。
对I/O 空间的访问用IN 或OUT 两个指令。
I/O 端口地址分配,可以查手册。

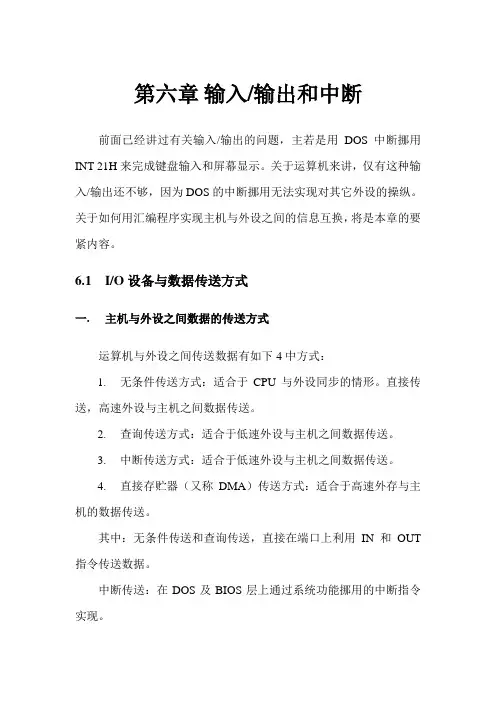

第六章输入/输出和中断前面已经讲过有关输入/输出的问题,主若是用DOS中断挪用INT 21H来完成键盘输入和屏幕显示。
关于运算机来讲,仅有这种输入/输出还不够,因为DOS的中断挪用无法实现对其它外设的操纵。
关于如何用汇编程序实现主机与外设之间的信息互换,将是本章的要紧内容。
6.1I/O设备与数据传送方式一.主机与外设之间数据的传送方式运算机与外设之间传送数据有如下4中方式:1.无条件传送方式:适合于CPU与外设同步的情形。
直接传送,高速外设与主机之间数据传送。
2.查询传送方式:适合于低速外设与主机之间数据传送。
3.中断传送方式:适合于低速外设与主机之间数据传送。
4.直接存贮器(又称DMA)传送方式:适合于高速外存与主机的数据传送。
其中:无条件传送和查询传送,直接在端口上利用IN和OUT 指令传送数据。
中断传送:在DOS及BIOS层上通过系统功能挪用的中断指令实现。
直接存贮方式:在端口上,采纳通道技术实现。
在运算机预备好接收,外设预备好传送数据时,外设向CPU发一个请求DMA传送信号,现在CPU让出总线操纵权,使外设与主存在短时刻内成批传送数据。
二.外设与主机传送的接口与信息1.端口与接口运算机的外设都是通过接口连接到系统上,每一个接口由一组寄放器组成,寄放器都有一个称为I/O端口的地址编码。
也确实是,每一台外设都通过硬件接口与主机端口相连,并互换信息。
接口的组成:设备状态寄放器、设备操纵寄放器、数据寄放器。
上述寄放器在I/O空间中都有固定编码。
I/O端口的地址空间:许诺设置64K个8位端口或32K个16位端口。
对I/O空间的访问用IN或OUT两个指令。
I/O端口地址分派,能够查手册。
如:40H~43H时钟/按时器,60H~63H为8255通信芯片的接口。
2.外设与主机的信息互换传送的信息分为三类:①操纵信息:CPU把操纵信息从端口输出到对应外设接口的操纵寄放器中,告知外设应做什么。
②状态信息:把外设的状态寄放器中的内容送到对应的端口中,以便CPU了解外设状态。
第六章输入/输出和中断
前面已经讲过有关输入/输出的问题,主要是用DOS中断调用INT 21H来完成键盘输入以及屏幕显示。
对于计算机来说,仅有这种输入/输出还不够,因为DOS的中断调用无法实现对其它外设的控制。
关于如何用汇编程序实现主机与外设之间的信息交换,将是本章的主要内容。
6.1I/O设备与数据传送方式
一.主机与外设之间数据的传送方式
计算机与外设之间传送数据有如下4中方式:
1.无条件传送方式:适合于CPU与外设同步的情况。
直接传送,高速外设与主机之间数据传送。
2.查询传送方式:适合于低速外设与主机之间数据传送。
3.中断传送方式:适合于低速外设与主机之间数据传送。
4.直接存贮器(又称DMA)传送方式:适合于高速外存与主机的数据传送。
其中:无条件传送和查询传送,直接在端口上利用IN和OUT 指令传送数据。
中断传送:在DOS及BIOS层上通过系统功能调用的中断指令实现。
直接存贮方式:在端口上,采用通道技术实现。
在计算机准备好接收,外设准备好传送数据时,外设向CPU发一个请求DMA传送信号,此时CPU让出总线控制权,使外设与主存在短时间内成批传送数据。
二.外设与主机传送的接口与信息
1.端口与接口
计算机的外设都是通过接口连接到系统上,每个接口由一组寄存器组成,寄存器都有一个称为I/O端口的地址编码。
也就是,每一台外设都通过硬件接口与主机端口相连,并交换信息。
接口的组成:设备状态寄存器、设备控制寄存器、数据寄存器。
上述寄存器在I/O空间中都有固定编码。
I/O端口的地址空间:允许设置64K个8位端口或32K个16位端口。
对I/O空间的访问用IN或OUT两个指令。
I/O端口地址分配,可以查手册。
如:40H~43H时钟/定时器,60H~63H为8255通讯芯片的接口。
2.外设与主机的信息交换
传送的信息分为三类:
①控制信息:CPU把控制信息从端口输出到对应外设接口的控制寄存器中,告诉外设应做什么。
②状态信息:把外设的状态寄存器中的内容送到对应的端口中,以便CPU了解外设状态。
③数据信息:需要交换的数据(8位、16位)。
6.2程序直接控制I/O方式
直接I/O方式有两种:
①无条件传送方式:不查询外设状态寄存器的状态,直接用IN或OUT指令实现CPU与外设信息传送。
该方式的特点是:CPU 与外设必须同步工作。
②查询传送方式:查询外设状态和控制寄存器中的内容,确定是否传送。
特点:CPU与外设不同步。
一.IN和OUT指令
通过前面的学习,我们已经知道,外设与主机传送信息,必须用IN和OUT指令。
1.输入指令IN
功能:从外设寄存器取信息送入AX或AL。
4种形式:
IN AL, PORT 功能:(PORT)→AL
IN AX, PORT 功能:(PORT+1,PORT)→AX
IN AL, DX 功能:([DX])→AL
IN AX, DX 功能:([DX])→AX
由AL或AX决定取几个端口的内容。
2.输出指令OUT
功能:将AX或AL内容送到外设寄存器中。
4种形式:
OUT PORT, AL 功能:(AL)→PORT
OUT PORT, AX 功能:(AX)→PORT(2个8位口)OUT DX, AL 功能:(AL)→[DX]
OUT DX, AX 功能:(AX)→[DX]
同样,由AL或AX决定送到几个端口。
如:
IN AL, 40H
OUT 80H, AL
MOV DX, 379H
IN AL, DX
注意:端口地址>255,就放到DX中。
二.程序直接控制传送方式
1.无条件传送方式
特点:不查询外设状态,直接用IN和OUT指令传送信息。
采用这种方式,必须保证外设与CPU在传送数据的过程中,具有相同速度(同步)。
例:扬声器发声程序。
已知扬声器的控制寄存器的端口地址为61H,硬件结构如下:
程序通过I/O指令,使设备控制寄存器的b1位为0或1(交替为0或1),与门的输入为0和1交替的电信号,输出为一个脉冲电流,经放大后,送扬声器使之发声。
2.查询传送方式
特点:查询外设状态,条件满足时传送。
适合于低速外设与CPU 传送信息。
①输入
输入之前,查询数据是否准备好,若准备好则输入,否则等待。
流程:
例:串行通讯I/O。
串行通讯端口:采用8250芯片,数据寄存器端口地址为3F8H,状态寄存器端口地址为3FDH,其中b0位是输入数据数据准备位,b5位是输出数据准备位。
串行口输入程序:
② 输出
输出之前,要查询外设是否“忙”,若“忙”则等待,否则输出数据。
流程:
例:串行口输出子程序。
查询方式的缺点:CPU 反复等待状态位,浪费大量CPU 资源。
6.3 中断传送方式
为了解决查询方式下,CPU 等待外设,浪费大量CPU 资源的问
题,提出了中断传送方式。
引入中断之后,有如下优点:
①提高CPU效率
②可以处理突发事件
③提高了计算机工作的灵活性
在中断方式下,程序设计的主要任务:设置中断向量、编制中断处理程序。
一.中断的概念
中断是一种使CPU中止正在执行的程序,而转去处理特殊事件的操作,处理结束之后,又返回到断点处继续往下执行。
中断的处理过程:①中断请求、②中断响应、③中断处理、④中断返回。
中断系统:实现中断的软硬件设施。
其中,硬件有:8259A、中断源、中断请求等。
软件有:中断向量表、中断处理程序。
二.中断源(内中断/外中断)
内中断
来自CPU内部事件:
①程序中使用的INT指令产生的中断;
②CPU的某些错误结果产生的中断(除法、溢出、单步)。
内中断的处理特点:
①中断类型号一般在指令中;
② 不受中断允许标志位IF 的影响。
外中断
由外设控制器、协处理器等CPU 以外的事件引起的中断,称为外中断。
外中断的处理特点:
① 中断类型号由8259A 提供,或由自制电路来提供; ② 受中断允许标志位IF 的影响(IF=1,响应中断)。
8086/8088中断源:
不可屏蔽中断请求由硬件故障引起:掉电、存贮器错、总线奇偶校验错等。
8086系统中断优先级: 其中,“INT n ”可处理256种中断,n 的范围:
除法错、INTO (溢出中断指令)、“INT n ” 单步中断
NMI INTR
BIOS 中断:10H ~1FH DOS 中断:20H ~3FH 自由中断:40H ~FFH 三. 中断向量表
1. 中断向量表的结构
中断向量表就是各种中断类型的处理程序的入口地址表。
内存中从00000H ~003FFH 用于存放中断向量表。
中断类型:0~FFH ,每个类型的中断占4个字节。
如:INT 4AH
中断向量地址 = 4AH*4 = 128H
2. 中断类型号的获取
(1) 除法错、单步中断、不可屏蔽中断NMI 、断点中断、溢出中断(中断号0~4)。
中断类型号由CPU 芯片内的部件自动提供。
(2) 软中断INT n ,执行时从指令流中读出类型号。
(3)
外中断
①标准外设,利用8259A提供的类型号;
②非标准外设,自制电路通过接口提供给总线,获得类型号。
3.设置或取出中断向量指令
(1)设置中断向量指令
功能:把由AL指定的中断类型的中断向量DS:DX放入中断向量表中。
(AH)=25H
(AL)=中断类型号
DS:DX=中断向量
INT 21H
(2)取出中断向量指令
功能:把AL中指定的中断类型的中断向量从中断向量表中取出送到ES:DX中。
(AH)=35H
(AL)=中断类型号
INT 21H
四.软中断及中断的有关指令
1.软中断
形式:INT n
功能:
①(FLAGS)→↓(SP)同时0→IF、TF
②(CS)→↓(SP)(4*n+2)→CS
③(IP)→↓(SP)(4*n)→IP
2.中断返回
形式:IRET。
功能:
①↑(SP)→IP
②↑(SP)→CS
③↑(SP)→FLAGS
五.举例
在系统定时器(中断类型为8)的中断处理程序中,有一条中断指令INT 1CH,时钟中断每发生一次(约每秒18.2次),都要调用一次中断类型为1CH的处理程序,1CH的处理程序只有一条IRET 指令,实际上什么工作也不做,只是为用户提供一个中断号。
如果有一个定时要完成的工作,就可以利用1CH中断来完成。
如:编写一个中断处理程序,要求在主程序运行过程中,每隔10秒钟响铃一次,同时显示“The bell is ring!”。
1CH为用户的中断类型,可能被其它程序所引用,因此对于一个新的中断程序,必须做如下工作:
①主程序初始化部分,先保存当前中断向量表的内容;
②在主程序结束部分,恢复保存的1CH向量。
程序:。
