课题：滚动轴承

本科毕业设计（论文）通过答辩

- I - 摘 要

滚动轴承是旋转机械中应用最广泛的一种通用部件，也是机械设备中的易损零件，许多机械的故障都与滚动轴承的状态有关。据统计，在使用滚动轴承的旋转机械中，大约30％的机械故障是由于滚动轴承的损坏造成的。可见，滚动轴承的好坏对机械系统工作状况的影响极大。由于设计不当和安装工艺不好或轴承的使用条件不佳，或突发载荷的影响，使轴承运转一段时间后会产生各种各样的缺陷，并且在继续运行中进一步扩大，使轴承运行状态发生变化。因此，滚动轴承的故障诊断一直是研究的热点。

本文首先从理论上分析了滚动轴承的失效形式、振动机理、振动类型、及发生故障的原因、振动频率；然后在理论基础上提出了滚动轴承的时域、频域的诊断方法；最后搭建了基于Matlab的滚动轴承故障诊断系统，并通过Matlab仿真轴承故障信号，在软件中进行信号分析和处理，验证各种诊断方法的优劣和滚动轴承的故障特征。

本论文按照预定的要求完成了设计任务，研究了滚动轴承的故障诊断方法，完成了故障诊断系统的设计，通过仿真验证了滚动轴承的故障诊断方法。

关键词：滚动轴承；故障诊断；时域分析；频域分析；Matlab

本科毕业设计（论文）通过答辩

- II - Abstract

Rolling element bearing is one of the most widely used general part of rotating

machinery,and one of the most easily damaged parts of mechanical equipment. A lot of

mechanical failure is relevant to the state of rolling element bearings. It is estimated that

about 30 percent of mechanical failure is caused by its fault in the rotating machine with

滚动轴承故障机理分析

滚动轴承是一种常用的机械零件，广泛应用于各种设备和机械系统中。它的基本结构包括内圈、外圈、滚动体和保持架。滚动轴承的主要作用是在轴上承受径向和轴向载荷，并使轴能够转动。

然而，滚动轴承在使用过程中有时会发生故障，导致设备停机和损坏。这些故障可能是由多种原因引起的，其中包括材料疲劳、润滑不良、污染物进入和不当使用等。

首先，材料疲劳是滚动轴承故障的主要原因之一、滚动轴承通常由金属材料制成，例如钢或铝合金。在使用过程中，由于承受重载或频繁启停等原因，轴承的内、外圈以及滚动体可能会发生应力集中，从而导致材料疲劳。当材料疲劳达到一定程度时，轴承可能会发生裂缝或断裂故障。

其次，润滑不良也是导致滚动轴承故障的重要原因。良好的润滑对于滚动轴承的正常运转至关重要。在运行中，轴承内的滚动体和内、外圈需要通过润滑剂来减少摩擦和磨损。如果润滑剂不足或失效，轴承表面间的摩擦会增加，导致磨损加剧，最终使轴承故障。

此外，污染物进入也会导致滚动轴承故障。在工作环境中，空气中可能存在灰尘、沙粒或颗粒等杂质，如果这些污染物进入到滚动轴承内部，它们会磨损轴承表面，导致摩擦增加和轴承故障。

最后，不当使用也可能引起滚动轴承故障。这包括错误的装配、过载、轴向或径向间隙不符合要求等。不当使用会给滚动轴承带来超负荷或不均匀载荷，导致轴承变形或损坏。

总之，滚动轴承故障的机理是多方面的。材料疲劳、润滑不良、污染物进入和不当使用都可能导致滚动轴承故障。因此，在使用和维护滚动轴承时，我们应该注意保持良好的润滑、避免污染物进入、正确安装和使用，并定期检查轴承的状态，及时发现并处理潜在的故障问题，以确保设备的正常运转。

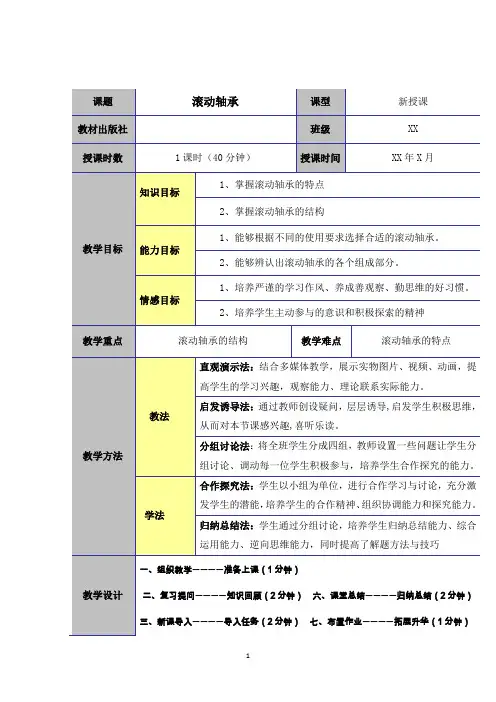

1

课题

滚动轴承

课型

新授课

教材出版社 班级 XX

授课时数 1课时（40分钟） 授课时间 XX年X月

教学目标

知识目标

1、掌握滚动轴承的特点

2、掌握滚动轴承的结构

能力目标

1、能够根据不同的使用要求选择合适的滚动轴承。

2、能够辨认出滚动轴承的各个组成部分。

情感目标 1、培养严谨的学习作风、养成善观察、勤思维的好习惯。

2、培养学生主动参与的意识和积极探索的精神

教学重点 滚动轴承的结构 教学难点 滚动轴承的特点

教学方法 教法 直观演示法：结合多媒体教学，展示实物图片、视频、动画，提高学生的学习兴趣，观察能力、理论联系实际能力。

启发诱导法：通过教师创设疑问，层层诱导,启发学生积极思维，从而对本节课感兴趣,喜听乐读。

分组讨论法：将全班学生分成四组，教师设置一些问题让学生分组讨论、调动每一位学生积极参与，培养学生合作探究的能力。

学法 合作探究法：学生以小组为单位，进行合作学习与讨论，充分激发学生的潜能，培养学生的合作精神、组织协调能力和探究能力。

归纳总结法：学生通过分组讨论，培养学生归纳总结能力、综合运用能力、逆向思维能力，同时提高了解题方法与技巧

教学设计 一、组织教学————准备上课（1分钟）

二、复习提问————知识回顾（2分钟） 六、课堂总结————归纳总结（2分钟）

三、新课导入————导入任务（2分钟） 七、布置作业————拓展升华（1分钟） 2 四、讲授新课————引导探究（28分钟）

五、课堂练习————巩固知识（4分钟）

教学环节 教学内容与过程 教学

方法 设计

目的

课堂组织：

1分钟 检查学生出勤情况、填写教学日志，调试投影设备，

打开电脑，准备上课。 学生们可以快速集中注意力，进入上课状态。

复习旧知：

2分钟

在周围环境中找一种滑动轴承，分辨其类型分析其结构。 大脑风暴法 检查旧知识，提醒学生与今天所学新知识进行类比。

新课引入：

滚动轴承的摩擦学研究

滚动轴承在各个工业领域中发挥着至关重要的作用。但是，随着工业技术的不断发展，对滚动轴承的要求也越来越高。其中一个重要的方面就是减小摩擦损失，提高滚动轴承的使用寿命。而要实现这个目标，需要进行深入的摩擦学研究。

滚动轴承的摩擦学研究主要涉及到三个方面：1. 滚动轴承内部运动的摩擦学；2. 滚动轴承与轴颈之间的接触摩擦学；3. 滚动轴承的润滑摩擦学。

首先，滚动轴承内部运动的摩擦学是指在滚动过程中，滚动体之间的摩擦学特性。它是滚动轴承运动可靠性和寿命的关键因素之一。滚动轴承内部的主要摩擦学问题是摩擦损失和热量的释放。通过对轴承内部结构的研究，可以设计合适的结构参数来减小摩擦损失和热量的产生，并提高滚动轴承的运行效率。同时，合适的轮廓设计、使用合适的材料也是减小摩擦损失和热量产生的重要手段。

其次，滚动轴承与轴颈之间的接触摩擦学是指滚动轴承和轴颈之间的摩擦学性质。这种摩擦学问题是滚动轴承运行时最主要的问题之一。在设计滚动轴承和轴颈之间的接口时，需要考虑的方面很多，不仅要匹配直径，还需要考虑边缘形状、接触角、材料适配等因素。同时，轴颈表面的润滑和保护性膜等也是重要的研究方向之一，可以减小摩擦损失并提高滚动轴承的使用寿命。

最后，滚动轴承的润滑摩擦学是指滚动轴承的润滑特性和摩擦学问题。润滑和摩擦学是滚动轴承研究的核心问题。润滑不良会导致摩擦损失增加，热量产生增加，因此需要制定合适的润滑方案。润滑方案包括油润滑和脂润滑。油润滑是指使用润滑油对滚动轴承进行润滑，它的优点是能够减小摩擦损失和冷却轴承。脂润滑是指将润滑剂添加到轴承内部，并在运行过程中润滑轴承。脂润滑能够长时间保持润滑效果，因此在一些应用领域中得到广泛使用。

总的来说，滚动轴承的摩擦学研究是一个非常复杂的领域，需要从多个角度分析和研究。目前，滚动轴承的摩擦学研究已经得到了很大的发展，从而使滚动轴承在各个领域的使用效果更加优秀。而这些研究成果也将在未来的滚动轴承领域中继续发挥重要的作用，推动滚动轴承的进一步发展和应用。
