机械设计期末考试滚动轴承题库试题齐齐哈尔大学考试中心制作机械设计试卷试卷号:30学校:齐齐哈尔大学院系:专业: 年级: 班级:学号:______ 姓名:_______考试时间:120分钟试卷总分:100(请考生注意，本试卷共61页)大题一二三四五六七成绩一. 是非题:正确的在()中写“，”，错误的在()中写“,”(本大题共 59 小题，每小题-5分，总计 -295 分 )1、滚动轴承座圈和滚动体的常用材料是45钢调质。
( )2、滚动轴承座圈和滚动体的常用材料是GCr15淬火，硬度为61~63HRC。
( )3、推力球轴承不能承受径向载荷。
( )4、滚动轴承一般由内座圈、外座圈、滚动体和保持架四部分组成，有些滚动轴承可以缺少其中某一部分或某几部分，但滚动体是不缺少的。
( )5、深沟球轴承6206(旧206)内圈与轴的配合可以标注为,30k6。
( )6、深沟球轴承6308(旧308)内圈与轴的配合可以标注为,40k6。
( )7、圆锥滚子轴承30210(旧7210)内圈与轴的配合可以标注为,50m6。
( )8、角接触球轴承7211(旧36211)内圈与轴的配合可以标注为,55m6。
( )9、推力球轴承51205(旧8205)紧圈与轴的配合可以标注为,25k6。
( )H710、深沟球轴承6206(旧206)内圈与轴的配合在装配图上可以标注为。
,30f7( )11、深沟球轴承6206(旧206)内圈与轴的配合在装配图上可以标注为,30f7。
( )H712、深沟球轴承6206(旧206)外圈与孔的配合在装配图上可以标注为。
,62h6( )H713、深沟球轴承6308(旧308)外圈与孔的配合在装配图上可以标注为。
,90h6( )H714、圆锥滚子轴承30210(旧7210)外圈与孔的配合在装配图上可以标注为。
,90h6( )- 1 -齐齐哈尔大学考试中心制作15、角接触球轴承7211(旧36211)外圈与孔的配合在装配图上可以标注为H7。
大学机械设计习题-滚动轴承习题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第十六章滚动轴承重要基本概念1．滚动体和内、外圈所受的载荷和应力在滚动轴承正常工作时，滚动体和内外圈滚道均受变载荷和变应力。
其中，滚动体和转动套圈承受周期性非稳定脉动循环的变载荷（变接触应力），固定套圈则承受稳定的脉动循环的变载荷（接触应力）。
2．滚动轴承的失效形式滚动轴承的主要失效形式（又称正常失效形式）是滚动体或内外圈滚道上发生疲劳点蚀。
当轴承转速很低(n≤10r/min)或只慢慢摆动，且静载荷很大时，其失效形式是滚动体或内外圈滚道表面发生塑性变形。
3．滚动轴承的设计准则对于正常转动工作的轴承，进行针对疲劳点蚀的寿命计算。
对于转速很低(n≤10r/min)或只慢慢摆动的轴承，进行静强度计算。
4．滚动轴承的基本额定寿命基本额定寿命：一批相同的轴承在相同的条件下运转，当其中10%的轴承发生疲劳点蚀破坏（90%的轴承没有发生点蚀）时，轴承转过的总转数L10（单位为106转），或在一定转速下工作的小时数L10h（单位为小时）。
5．滚动轴承的基本额定动载荷C是指轴承寿命L10恰好为1（106转）时，轴承所能承受的载荷。
表示轴承的承载能力。
对于向心轴承：C 是纯径向载荷；对于推力轴承：C 是纯轴向载荷；在使用中要注意C 的3条含义：90%可靠度、基本额定寿命106 转、C 的方向。
精选例题与解析例16-1 一根装有两个斜齿轮的轴由一对代号为7210AC的滚动轴承支承。
已知两轮上的轴向力分别为F a1 = 3000 N，F a2 = 5000 N，方向如图。
轴承所受径向力R1= 8000 N，R2 = 12000 N。
冲击载荷系数f d = 1，其它参数见附表。
求两轴承的当量动载荷P1、P2。
例11-1图1解：1．求内部派生轴向力S 1、S 2的大小方向S 1 = = ×8000 = 5440 NS 2 = = ×12000 = 8160 N ，方向如图所示。
滚动轴承、选择题11-1 ．滚动轴承代号由前置代号、 基本代号和后置代号组成 . 其中基本代号表示A.数字 B C. 字母D.11-3 . ________ 只能承受径向载荷。
A.深沟球轴承 B. C. 圆锥滚子轴承D.11-4 . ________ 只能承受轴向载荷。
A.圆锥滚子轴承 B. C. 滚针轴承D.11-5 . ________ 不能用来同时承受径向载荷和轴向载荷。
A. 深沟球轴承B.C. 圆柱滚子轴承D.11-6 .角接触轴承承受轴向载荷的能力 A.增大 B. C.不变D角接触球轴承 调心球轴承.随接触角α的增大而 __________减小 .不定11-7 .有a )7230C 和b ) 723OAC 两种滚动轴承.在相等的径向载荷作用下•它们的派生 轴向力Sa 和Sb 相比较.应是 ________________ 。
A. Sa > Sb B . Sa = Sb C. Sa V SbD.大小不能确定1 1 -8 ．若转轴在载荷作用下弯曲变形较大或轴承座孔不能保证良好的同轴度 . 宜选用类型代号为 ________ 的轴承。
A. 1 或 2 C. N 或 NU D. 6 或 NA11-9．一根用来传递转矩的长轴 .采用三个固定在水泥基础上支点支承 .各支点应选用的 轴承类型为 ______________ 。
A. 深沟球轴承B. 调心球轴承A.轴承的类型、结构和尺寸B.C． 轴承内部结构变化和轴承公差等级D 11-2 ．滚动轴承的类型代号由 ______________________________表示。
轴承组件 轴承游隙和配置.数字或字母 数字加字母调心球轴承 圆柱滚子轴承推力球轴承 调心滚子轴承3或7C. 圆柱滚子轴承D. 调心滚子轴承1 1 -1 O ．跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用_________ 。
11-11 ． ______ 轴承通常应成对使用。

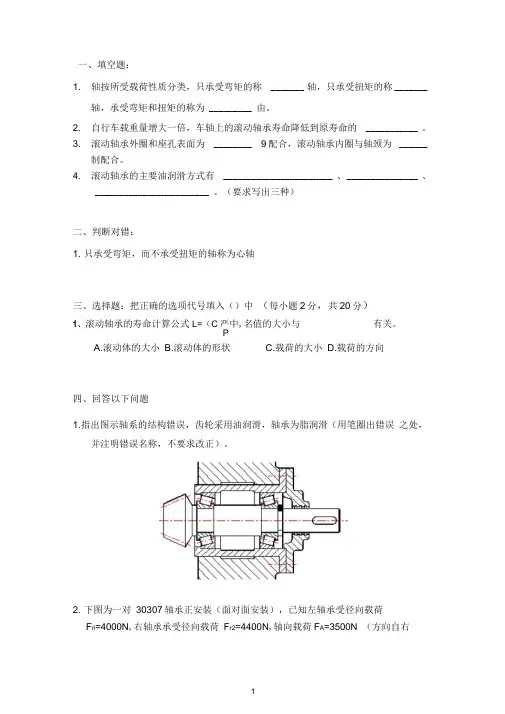

一、填空题：1. 轴按所受载荷性质分类，只承受弯矩的称 _______ 轴，只承受扭矩的称_______轴，承受弯矩和扭矩的称为 _________ 由。
2. 自行车载重量增大一倍，车轴上的滚动轴承寿命降低到原寿命的 ___________ 。
3. 滚动轴承外圈和座孔表面为 ________ 9配合，滚动轴承内圈与轴颈为______制配合。
4. 滚动轴承的主要油润滑方式有 _______________________ 、_______________ 、________________________ 。
（要求写出三种）二、判断对错：1. 只承受弯矩，而不承受扭矩的轴称为心轴三、选择题：把正确的选项代号填入（）中（每小题2分，共20分）1、滚动轴承的寿命计算公式L=（C严中,名值的大小与有关。
PA.滚动体的大小B.滚动体的形状C.载荷的大小D.载荷的方向四、回答以下问题1.指出图示轴系的结构错误，齿轮采用油润滑，轴承为脂润滑（用笔圈出错误之处，并注明错误名称，不要求改正）。
2. 下图为一对30307轴承正安装（面对面安装），已知左轴承受径向载荷F ri=4000N,右轴承承受径向载荷F r2=4400N,轴向载荷F A=3500N（方向自右向左），轴承转速n=2000r/min,预期寿命[L h]=10000h，冲击载荷系数fd=1.1。
常温下工作，基本额定动载荷C=75200N,试问所选轴承型号是否恰当注：30307 轴承，F d 二空，e = 0.3，当空< e 时，X=1, Y=0,当空.e 时,2Y F r F rX=0.4, Y=2。
3. 结构题：指出下图中轴系的结构错误（用笔圈出错误之处，并简要说明错误原因，不要求改正）。
4. （本小题12分）图示斜齿轮轴由一对7307AC型角接触球轴承正安装来支承,已知F ri=2600N, F r2=1900N, F A=600 N,载荷系数fp=1.2。
！第十六章滚动轴承重要基本概念1．滚动体和内、外圈所受的载荷和应力在滚动轴承正常工作时，滚动体和内外圈滚道均受变载荷和变应力。
其中，滚动体和转动套圈承受周期性非稳定脉动循环的变载荷（变接触应力），固定套圈则承受稳定的脉动循环的变载荷（接触应力）。
2．滚动轴承的失效形式滚动轴承的主要失效形式（又称正常失效形式）是滚动体或内外圈滚道上发生疲劳点蚀。
当轴承转速很低(n≤10r/min)或只慢慢摆动，且静载荷很大时，其失效形式是滚动体或内外圈滚道表面发生塑性变形。
3．滚动轴承的设计准则对于正常转动工作的轴承，进行针对疲劳点蚀的寿命计算。
对于转速很低(n≤10r/min)或只慢慢摆动的轴承，进行静强度计算。
…4．滚动轴承的基本额定寿命基本额定寿命：一批相同的轴承在相同的条件下运转，当其中10%的轴承发生疲劳点蚀破坏（90%的轴承没有发生点蚀）时，轴承转过的总转数L10（单位为106转），或在一定转速下工作的小时数L10h （单位为小时）。
5．滚动轴承的基本额定动载荷C是指轴承寿命L10恰好为1（106转）时，轴承所能承受的载荷。
表示轴承的承载能力。
对于向心轴承：C 是纯径向载荷；对于推力轴承：C 是纯轴向载荷；在使用中要注意C 的3条含义：90%可靠度、基本额定寿命106 转、C 的方向。
精选例题与解析例16-1 一根装有两个斜齿轮的轴由一对代号为7210AC的滚动轴承支承。
已知两轮上的轴向力分别为F a1 = 3000 N，F a2 = 5000 N，方向如图。
轴承所受径向力R1= 8000 N，R2 = 12000 N。
冲击载荷系数f d = 1，其它参数见附表。
求两轴承的当量动载荷P1、P2。
&例11-1图1解：1．求内部派生轴向力S 1、S 2的大小方向S 1 = = ×8000 = 5440 NS 2 = = ×12000 = 8160 N ，方向如图所示。
< 2．求外部轴向合力F AF A = F a2－F a1 = 5000－3000 = 2000 N ，方向与F a2的方向相同，如图所示。
第十八章滚动轴承的设计18－1 根据国家标准规范，说明下列轴承代号的含义及其主要特性（直接填入下表中）。
18－2 某传动装置轴上装有一对6309轴承，两轴承上的径向负荷分别为：F R1＝5600N ，F R2＝2500N ，F a =1800N ，轴的转速为n ＝1450r/min ，预期寿命为L h ′＝2500h ，工作温度不超过100℃，但有中等冲击。
试校核轴承的工作能力。
若工作能力不满足要求，如何改进？求解过程及答案：1、确定轴承轴向力F A1，F A2：由组合结构可知，轴承I （左端）为固定支承，轴承II 为游动支承，其外部轴向力F a 由轴承1承受，轴承2不承受轴向力，两轴承的轴向力分别是F A1＝F a ＝1800N ，F A2=0 。
2、计算轴承当量动负荷P 1，P 2 由手册查得6309轴承的C r ＝52.9KN ，C Or =31.8KN对于轴承2，因其只承受纯径向载荷，则3、校核轴承工作能力4、右端轴承2改当固定支承，将会使左端轴承1的载荷减小，寿命增加，将可能满足要求。
分析与思考：a ．题15－4图中的轴承组合结构属何种形式？两端固定和一端固定、一端游动两种组合结构形式中，轴承的轴向力A 如何确定？b ．题15－4图中外部轴向力F A 方向改变，其他条件不变，两轴承寿命有何变化？NP f YF XF f P e F F C F p A R p R A or A 9321)180071.1560056.0(5.1 )1.5( )(71.1Y 56.0X 26.0321.05600180010-15 0.26e 0566.0318001800111111=⨯+⨯⨯==+====>=====中等冲击取表工作能力不能满足要求计算，按且，，取 25002101)9321529001(14506010L P P 3 1 )(6010'361216h L h P f P C f n L h t t h =<=⨯⨯=>===εεN F f R p 345023005.1P 22=⨯=⋅=IIIF a18－4试选择小锥齿轮轴上的一对30000类轴承型号。
习题和参考答案一、选择题从下列各小题给出的A、B、C、D答案中任选一个：1 若转轴在载荷作用下弯曲较大或轴承座孔不能保证良好的同轴度，宜选用类型代号为的轴承。
A. 1或2B. 3或7C. N或NUD. 6或NA2 一根轴只用来传递转矩，因轴较长采用三个支点固定在水泥基础上，各支点轴承应选用。
A. 深沟球轴承B. 调心球轴承C. 圆柱滚子轴承D. 调心滚子轴承3 滚动轴承内圈和轴颈、外圈和座孔的配合。
A. 均为基轴制B. 前者基轴制，后者基孔制C. 均为基孔制D. 前者基孔制，后者基轴制4 为保证轴承内圈和轴肩端面接触良好，轴承的圆角半径r和轴肩处圆角半径r1应满足的关系。
A. r=r1B. r＞r lC. r＜r1D. r≤r l5 不宜用来同时承受径向载荷和轴向载荷。
A. 圆锥滚子轴承B. 角接触球轴承C. 深沟球轴承D. 圆柱滚子轴承6 只能承受轴向载荷。
A. 圆锥滚子轴承B. 推力球轴承C. 滚针轴承D. 调心球轴承7 通常应成对使用。
A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承8 跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用。
A. 深沟球轴承B. 圆锥滚子轴承C. 调心滚子轴承D. 圆柱滚子轴承9 不是滚动轴承预紧的目的。
A. 增大支承刚度B. 提高旋转精度C. 减小振动噪声D. 降低摩擦阻力10 滚动轴承的额定寿命是指同一批轴承中的轴承能达到的寿命。
A. 99％B. 90％C. 95％D. 50％11 适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。
A. 深沟球轴承B. 圆锥滚子轴承C. 角接触球轴承D. 调心轴承12 角接触轴承承受轴向载荷的能力，随接触角 的增大而。
A. 增大B. 减小C. 不变D. 不定13 某轮系的中间齿轮（惰轮）通过一滚动轴承固定在不转的心轴上，轴承内、外圈的配合应满足。
A. 内圈和心轴较紧、外圈和齿轮较松B. 内圈和心轴较松、外圈和齿轮较紧C. 内圈、外圈配合均较紧D. 内圈、外圈配合均较松14 滚动轴承的代号由前置代号、基本代号和后置代号组成，其中基本代号表示。
滚动轴承计算题题 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】滚动轴承30题（当量动载荷、寿命计算等）1．有一轴由一对角接触球轴承支承，如图所示。
已知：齿轮的分度圆直径d =200mm ，作用在齿轮上的载荷为T F =1890N, =700N, =360N.轴承的内部轴向力S 与径向载荷的关系式为：S=T F 。
求两轴承所承受的轴向载荷。
题1图解：受力分析如图示。
题1答图1S 、2S 方向如图示所以轴承2被“压紧”，轴承1“放松”。
2．如图所示，某轴用一对30307圆锥滚子轴承，轴承上所受的径向负荷R 1=2500N ，R 2=5000N ，作用在轴上的向外负荷F a1=400N,F a2=2400N 。
轴在常温下工作，载荷平稳f P =1。
试计算轴承当量动负载大小，并判断哪个轴承寿命短些（注：30307轴承的Y=,e=,S=R/(2Y);当A/R>e 时，X=,Y=；当A/R<=e 时，X=1,Y=0）题2图解：受力分析如图示。
题2答图所以轴承2被“压紧”，轴承1“放松”。
所以11111()2500PN f P X R Y A =+=因为1P < 2P 所以轴承2寿命短些3．某齿轮轴由一对30212/P6X 轴承支承，其径向载荷分别为1r F =5200N,2r F =3800N ，方向如图所示。
取载荷系数f p =。
试计算： 两轴承的当量动负荷P 1、P 2:1）当该对轴承的预期寿命L h =18000h 时，齿轮轴所允许的最大工作转速N max =?附30212/P6X 轴承的有关参数如下： C r =59250N,e=,X=, Y=,S=Fr/(2Y)题3图解：受力分析如图示。
题3答图（1）115200152922 1.7r N YFS ===⨯ 1S 、2S 方向如图示所以轴承2被“压紧”，轴承1“放松”。
滚动轴承30题（当量动载荷、寿命计算等）1．有一轴由一对角接触球轴承支承，如图所示。
已知：齿轮的分度圆直径d =200mm ，作用在齿轮上的载荷为T F =1890N, =700N, =360N.轴承的内部轴向力S 与径向载荷的关系式为：S=0.4T F 。
求两轴承所承受的轴向载荷。
题1图解：受力分析如图示。
2V题1答图1150100300700150360100470300rA vNFF R⨯+⨯=⨯+⨯== 21700470230vrvN R FR=-=-=2111189094522HH rN R R F ===⨯=1R =2R =110.4S R = 220.4S R =1S、2S 方向如图示12400360782A N SS F +=+=>所以轴承2被“压紧”，轴承1“放松”。
1211422,782A N N SS A A F ===+=2．如图所示，某轴用一对30307圆锥滚子轴承，轴承上所受的径向负荷R 1=2500N ，R 2=5000N ，作用在轴上的向外负荷F a1=400N,F a2=2400N 。
轴在常温下工作，载荷平稳f P =1。
试计算轴承当量动负载大小，并判断哪个轴承寿命短些？（注：30307轴承的Y=1.6,e=0.37,S=R/(2Y);当A/R>e 时，X=0.4,Y=1.6；当A/R<=e 时，X=1,Y=0）题2图解：受力分析如图示。
题2答图11250078122 1.6N YRS ===⨯ 225000156322 1.6N Y R S ===⨯211278124004002781a a N S S F F+-=+-=>所以轴承2被“压紧”，轴承1“放松”。
112111781,2781a a N N SS A A F F ===+-=117810.312500e AR==< 2227810.565000e A R==< 所以11111()2500PN f PX R Y A =+=22222()6450PN f PX R Y A =+=因为1P < 2P 所以轴承2寿命短些3．某齿轮轴由一对30212/P6X 轴承支承，其径向载荷分别为1r F =5200N,2r F =3800N ，方向如图所示。
