滚动轴承习题讲解(修改)

例题讲解：图示某轴用两个7308AC 型滚动轴承支撑。

已知轴的工作转速为min /r 2000=n ，两轴承所受的径向力分别为N 20001=r F ，N 15002=r F ；轴上的外部轴向力为N 4001=ae F ，N 3602=ae F ；轴承的派生轴向力计算公式为r s F F 68.0=。

轴承的有关性能数据为：基本额定动载荷为kN 5.38=r C ；判断系数68.0=e ；当e F F r a ≤/时，X =1.0，Y =0；e F F r a >/时，X =0.41，Y =0.87。

温度系数0.1=t f ，载荷系数2.1=p f 。

试求滚动轴承的基本额定寿命1h L 和2h L （13分）。

1. 解答（共13分）：（1）轴承的内部轴向力计算)N (136068.011==r d F F ，)N (102068.022==r d F F （1分） （2）轴的轴向力分析)N (14204001020)N (172036013601221=+=+>=+=+ae d ae d F F F F轴向左移动。

（2分） （3）轴承的轴向力计算因轴承为反安装，轴向左移动，故轴承“1”放松：)N (136011==d a F F （2分）轴承“2”压紧：)N (132040036013601212=-+=-+=ae ae d a F F F F （2分）（4）动载荷系数确定e F F r a ===68.02000136011，因此，0.11=X ，01=Y （1分） e F F r a >==88.01500132022，因此，41.02=X ，87.02=Y （1分） （5）当量动载荷计算)N (240020002.1)(11111=⨯=+=a r p F Y F X f P （1分）)N (2116)132087.0150041.0(2.1)(22222=⨯+⨯⨯=+=a r p F Y F X f P （1分）d F 1ae F2ae F（6）基本额定寿命计算)h (7.34400240010005.3820006010601036161≈⎪⎭⎫⎝⎛⨯⨯=⎪⎪⎭⎫ ⎝⎛=εP C f n L r t h （1分） )h (25.50194211610005.3820006010601036262≈⎪⎭⎫ ⎝⎛⨯⨯=⎪⎪⎭⎫ ⎝⎛=εP C f n L r t h （1分）习题布置：图示某轴用两个7308AC 型滚动轴承支撑。

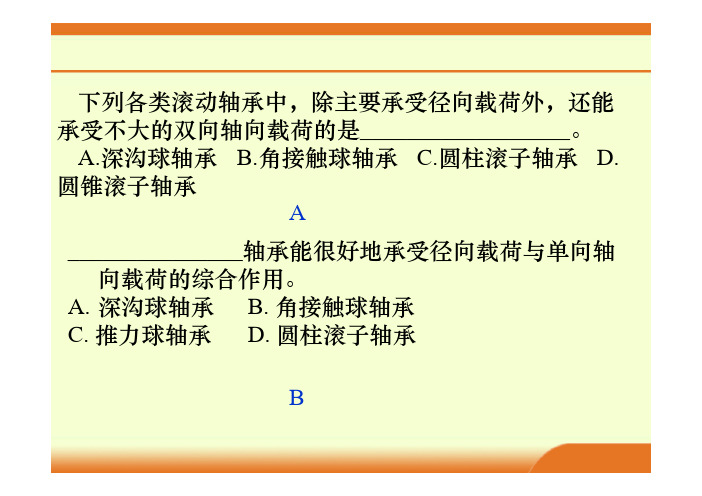

下列各类滚动轴承中，除主要承受径向载荷外，还能承受不大的双向轴向载荷的是__________________。

A.深沟球轴承B.角接触球轴承C.圆柱滚子轴承D.圆锥滚子轴承A_______________轴承能很好地承受径向载荷与单向轴向载荷的综合作用。

A.深沟球轴承B. 角接触球轴承C. 推力球轴承D. 圆柱滚子轴承B按滚动轴承寿命计算公式算得的寿命L的单位为_______。

A. hB. rC.106hD. 106r中速旋转正常润滑的滚动轴承的主要失效形式是______。

A. 滚动体碎裂B. 滚动体与滚道产生疲劳点蚀C. 滚道磨损D. 滚道压坏滚动轴承内圈与轴的配合的正确标注为____________。

润滑条件相同时，以下四种精度和内径相同的滚动轴承中______________轴承的极限转速最高。

A. 角接触球轴承B. 圆锥滚子轴承AC. 推力球轴承D. 圆柱滚子轴承在同样载荷和同样的工作条件下运转的同一批生产的同型号的滚动轴承，它们的寿命一般_________。

A.相同 B.不相同 C.90％轴承相同 D.10％轴承相同B采用滚动轴承轴向预紧措施的主要目的是___________。

A.提高轴承的承载能力B.降低轴承运转噪声C.提高轴承的运转精度D.防止轴在冲击振动下发生窜动C对于工作温度较高或较长的轴，轴系固定结构可采用________。

A.两端固定安装的深沟球轴承B.两端固定安装的角接触轴承C.一端固定，另一端游动的型式D.两端游动安装的结构型式C一对人字齿轮传动，大齿轮轴系采用_______，小齿轮轴系采用_______。

A.两端游动安装方式B.两端固定安装方式C.一端固定、一端游动D.两端均双向固定B,A在滚动轴承轴承固定方式中“两端单向固定”的方式常用于__________________场合，采用这种固定方式时，轴的热膨胀是靠_________________________而不引起轴的附加温度应力。

轴及滚动轴承习题和例题一、选择题1.工作时承受弯矩并传递转矩的轴，称为。

(1) 心轴 (2) 转轴 (3) 传动轴2.工作时只承受弯矩，不传递转矩的轴，称为。

(1) 心轴 (2) 转轴 (3)传动轴3.工作时以传递转矩为2，不承受弯矩或弯矩很小的轴，称为。

(1) 心轴 (2) 转轴 (3) 传动轴4.自行车的前轴是。

(1) 心轴 (2) 转轴 (3) 传动轴5.自行车的中轴是。

(1) 心轴 (2) 转轴 (3) 传动轴6.如图所示，超重绞车从动大齿轮1和卷筒2与轴3相联接的三种形式。

图a为齿轮与卷筒分别用键固定在轴上，轴的两端支架在机座轴承中；图b为齿轮与卷筒用螺栓联接成一体，空套在轴上，轴的两端用键与机座联接；图c为齿轮与卷筒用螺栓联接成一体，用键固定在轴上，轴的两端支架在机座轴承中，以上三种形式中的轴，依次为。

(1)固定心轴，旋转心轴，转轴(2) 固定心轴，转轴，旋转心轴(3) 旋转心轴，心轴，固定心轴(4) 旋转心轴，固定心轴，转轴(5) 转轴，固定心轴，旋转心轴(6) 转轴，旋转心轴，固定心轴7.如图所示，主动齿轮1通过中间齿轮2带动从动齿轮3传递功率，则中间齿轮2的轴是。

(1) 心轴 (2) 转轴 (3) 传动轴8.轴环的用途是。

(1) 作为轴加工时的定位面 (2)提高轴的强度(3) 提高轴的刚度（4）使轴上零件获得轴向定位9.当轴上安装的零件要承受轴向力上四，采用来进行轴向固定，所能承受的轴向力较大。

(1) 螺母 (2) 紧定螺钉 (3) 弹性挡圈10.增大轴在截面变化处的过渡圆角半径，可以。

(1) 使零件的轴向定位比较可原(2) 降低应力集中(3) 使轴的加工方便11.轴上安装有过盈配合零件时，应力集中将发生在轴上。

(1)轮毂中间部位 (2)沿轮毂两端部位 (3) 距离轮毂端部为1/3轮毂长度处12.采用表面强化如辗压、喷丸、碳氮共渗、氮化、渗氮、高频或火焰表面淬火等方法，可显著提高轴的。

滚动轴承、选择题11-1 ．滚动轴承代号由前置代号、 基本代号和后置代号组成 . 其中基本代号表示A.数字 B C. 字母D.11-3 . ________ 只能承受径向载荷。

A.深沟球轴承 B. C. 圆锥滚子轴承D.11-4 . ________ 只能承受轴向载荷。

A.圆锥滚子轴承 B. C. 滚针轴承D.11-5 . ________ 不能用来同时承受径向载荷和轴向载荷。

A. 深沟球轴承B.C. 圆柱滚子轴承D.11-6 .角接触轴承承受轴向载荷的能力 A.增大 B. C.不变D角接触球轴承 调心球轴承.随接触角α的增大而 __________减小 .不定11-7 .有a )7230C 和b ) 723OAC 两种滚动轴承.在相等的径向载荷作用下•它们的派生 轴向力Sa 和Sb 相比较.应是 ________________ 。

A. Sa > Sb B . Sa = Sb C. Sa V SbD.大小不能确定1 1 -8 ．若转轴在载荷作用下弯曲变形较大或轴承座孔不能保证良好的同轴度 . 宜选用类型代号为 ________ 的轴承。

A. 1 或 2 C. N 或 NU D. 6 或 NA11-9．一根用来传递转矩的长轴 .采用三个固定在水泥基础上支点支承 .各支点应选用的 轴承类型为 ______________ 。

A. 深沟球轴承B. 调心球轴承A.轴承的类型、结构和尺寸B.C． 轴承内部结构变化和轴承公差等级D 11-2 ．滚动轴承的类型代号由 ______________________________表示。

轴承组件 轴承游隙和配置.数字或字母 数字加字母调心球轴承 圆柱滚子轴承推力球轴承 调心滚子轴承3或7C. 圆柱滚子轴承D. 调心滚子轴承1 1 -1 O ．跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用_________ 。

11-11 ． ______ 轴承通常应成对使用。

第17章滚动轴承1．基本代号：类型代号，尺寸系列、内径系列2．工况分析:套圈、滚动体的应力、循环特性r3．失效与准则: 疲劳破坏,永久变形,设计准则4．寿命计算：寿命指数,当量动载荷，当量静载荷，寿命计算5．组合设计:轴承的定位、调整、安装、配合，润滑与密封【思考题】17-1 在机械设计中,选择滚动轴承类型的原则是什么？一般优先选用什么类型的轴承？17—2 滚动轴承的代号由几部分组成?基本代号又分几项内容？基本代号中各部分代号是如何规定的？17-3 滚动轴承的应力特性和主要失效形式是什么？17—4 什么是滚动轴承的基本额定寿命?什么是滚动轴承的基本额定动载荷？17—5 当量动载荷的意义和用途是什么?如何计算？17—6 滚动轴承寿命计算一般式是什么？考虑温度系数、载荷系数、可靠性系数后的计算公式是什么？17-7 何时要进行滚动轴承的静载荷计算?17-8滚动轴承装置结构设计时应考虑哪些问题?17-9自行车前后轮采用的是何种轴承？有什么结构特点？A级能力训练题1.滚动轴承套圈及滚动体常用钢的牌号为。

(1）20Cr （2）20CrV （3）GCr15 （4）18CrMnTi2.滚动轴承代号由三组成,其中前段代号表示。

后段为补充代号,用来表示 .（1）轴承的厂牌名称 (2）对轴承制造提出的特殊要求(3）轴承游隙组别与精度等级（4)轴承精度等级与结构特点3.能很好地承受径向载荷与轴向载荷的联合作用的轴承类型是。

(1）圆锥滚子轴承（3）单列向心短圆柱滚子轴承（2）球面滚子轴承 (4）向心推力球轴承滚动轴承4.一批在同样载荷和同样工作条件下运转的型号相同的滚动轴承，它们的寿命。

（1）相同（2）不相同 (3）90℅轴承的相同（4）最低时应该相同5.一个滚动轴承的额定动载荷，是指该型号轴承，轴承所能承受的载荷。

（1）使用寿命为106转时 (2)额定寿命为106转时（3）平均寿命为106转时（4)该轴承可靠度为95％时6.滚动轴承的额定静载是指滚动体直径万分之一时的载荷。

滚动轴承一、选择题11-1．滚动轴承代号由前置代号、基本代号和后置代号组成.其中基本代号表示_______。

A．轴承的类型、结构和尺寸 B. 轴承组件C．轴承内部结构变化和轴承公差等级 D. 轴承游隙和配置11-2．滚动轴承的类型代号由________表示。

A．数字 B．数字或字母C. 字母D. 数字加字母11-3．________只能承受径向载荷。

A．深沟球轴承 B. 调心球轴承C. 圆锥滚子轴承D. 圆柱滚子轴承11-4．________ 只能承受轴向载荷。

A．圆锥滚子轴承 B. 推力球轴承C. 滚针轴承D. 调心滚子轴承11-5．________ 不能用来同时承受径向载荷和轴向载荷。

A. 深沟球轴承B. 角接触球轴承C. 圆柱滚子轴承D. 调心球轴承11-6．角接触轴承承受轴向载荷的能力.随接触角α的增大而________。

A．增大 B.减小C．不变 D．不定11-7．有a）7230C和b）7230AC两种滚动轴承.在相等的径向载荷作用下.它们的派生轴向力Sa和Sb相比较.应是________。

A．Sa ＞ Sb B．Sa = SbC．Sa ＜ Sb D．大小不能确定11-8．若转轴在载荷作用下弯曲变形较大或轴承座孔不能保证良好的同轴度.宜选用类型代号为________的轴承。

A．1或2 B．3或7C．N或NU D．6或NA11-9．一根用来传递转矩的长轴.采用三个固定在水泥基础上支点支承.各支点应选用的轴承类型为________。

A. 深沟球轴承B. 调心球轴承C. 圆柱滚子轴承D. 调心滚子轴承11-10．跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用________ 。

A. 深沟球轴承B. 圆锥滚子轴承C. 调心滚子轴承D. 圆柱滚子轴承11-11．________ 轴承通常应成对使用。

A．深沟球轴承 B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承11-12．在正常转动条件下工作.滚动轴承的主要失效形式为________。

一、选择与填空题1、若一滚动轴承的基本额定寿命为537000转，则该轴承所受的当量动载荷_____1_____基本额定动载荷。

(1)大于(2)等于(3)小于2、滚动轴承的内径和外径的公差带均为_____________，而且统一采用上偏差为____________，下偏差为___________的分布。

3、_____2_____是只能承受径向力的轴承。

(1)深沟球轴承(2)圆柱滚子轴承(3)角接触球轴承4、各类滚动轴承的润滑方式，通常可根据轴承的_____4_____来选择。

(1)转速n (2)当量动载荷P(3)轴颈圆周速度v(4)内径与转速的乘积dn5、若滚动轴承采用脂润滑，则其装脂量一般为轴承内部空间容积的__________。

6、与滑动轴承相比，滚动轴承的优点是:1)滚动摩擦远小于滑动摩擦；2）节约铜，锡等贵重金属；3）精度由轴承本身决定，故对安装与配合精度要求降低；4）滚动轴承本身内部间隙很小，故能提高机器的旋转精度。

其中_3___的观点有错误。

(1) 1) （2） 2） (3) 3) （4）4）7、滚动轴承的类型代号由_2____表示。

(1) 数字 (2) 数字或字母 (3) 字母（4）数字加字母8、一角接触轴承，内径85mm，宽度系列O，直径系列3，接触角15º，公差等级为6 级，游隙2组，其代号为__4___。

(1) 7317B/P62 (2) 7317AC/P6/C2 (3) 7317C/P6/C2 (4) 7317C/P629、深沟球轴承，内径100mm，宽度系列O，直径系列2，公差等级为O级，游隙O组，其代号为__4__。

(1) 60220 (2) 6220/P0 (3) 60220/P0 (4) 622010、代号相同的两只滚动轴承，使用条件相同时其寿命 3 。

（1）相同（2）不同（3）不一定相同11、_____3_____是只能承受轴向力的轴承。

(1)深沟球轴承(2)圆锥滚子轴承(3)推力球轴承】12、______3____是不能同时承受径向力和轴向力的轴承。
