滑动轴承复习题
- 格式:ppt
- 大小:46.00 KB
- 文档页数:11
机械设计基础复习题滑动轴承基本要求:了解滑动轴承的构造特点和轴承材料,掌握滑动轴承的条件性计算的方法,了解液体动力润滑形成的条件,了解润滑的基本知识。
1.与滚动轴承相比,滑动轴承有哪些特点?在哪些具体情况下,需要使用滑动轴承?与滚动轴承相比,滑动轴承的特点:1.承载能力大,耐冲击;2.工作平稳,噪音低;3.结构简单(非液体摩擦滑动轴承),径向尺寸小。
滑动轴承的应用场合:1.高速、高精度、重载的场合;如汽轮发电机、水轮发电机、机床等。
2.大型的、微型的、简单、要求不高的场合;如自动化办公设备等。
3.结构上要求剖分的场合;如曲轴轴承;4.受冲击与振动载荷的场合;如轧钢机。
2.滑动轴承常见结构型式有哪些?各有何特点?剖分式(对开式)滑动轴承一般由哪些零件组成?其剖分面为什么通常设计成阶梯形?常用的轴承材料指的是什么?应满足什么要求?滑动轴承常见结构型式有:一、径向滑动轴承的结构1.整体式径向滑动轴承特点:结构简单,成本低廉。
磨损后轴颈与轴承孔之间的间隙无法调整;只能沿轴向装拆。
2.剖分式(对开式)径向滑动轴承 特点:便于轴的安装,间隙可调整,但结构复杂。
轴承盖和轴承座的剖分面常作成阶梯形,以便定位和防止工作时错动。
3.调隙式径向滑动轴承特点:便于调整间隙,但结构复杂。
4.调心式径向滑动轴承(自位轴承)特点:轴瓦能自动调整位置,以适应轴的偏斜。
当轴倾斜时,可保证轴颈与轴承配合表面接触良好,从而避免产生偏载。
调心式轴承必须成对使用。
二、止推滑动轴承的结构止推滑动轴承由轴承座和止推轴颈组成。
常用的轴颈结构形式有:环形轴端:轴颈接触面上压力分布较均匀,润滑条件比实心式好。
单止推环式:利用轴颈的环形端面作为止推面,结构简单,润滑方便,可承受双向轴向载荷。
广泛用于低速、轻载的场合。
多止推环式:承载能力大,可承受双向轴向载荷。
但各环间载荷分布不均匀。
剖分式(对开式)滑动轴承一般由以下零件组成:题4轴承盖和轴承座的剖分面常作成阶梯形,以便定位和防止工作时错动。
第12章滑动轴承复习题一、选择题10-1.滑动轴承材料应有良好的嵌藏性是指________。
A.摩擦系数小B.顺应对中误差C.容纳硬污粒以防磨粒磨损D.易于跑合10-2.下列各材料中,可作为滑动轴承衬使用的是________。
A.ZchSnSb8-4 B. 38SiMnMoC.GCr15 D. HT20010-3.在非液体摩擦滑动轴承设计中,限制p值的主要目的是________。
A.防止轴承因过度发热而胶合B.防止轴承过度磨损C.防止轴承因发热而产生塑性变形D.防止轴承因发热而卡死10-4.在非液体摩擦滑动轴承设计中,限制pv值的主要目的是________。
A.防止轴承因过度发热而胶合B.防止轴承过度磨损C.防止轴承因发热而产生塑性变形D.防止轴承因发热而卡死10-5.润滑油的主要性能指标是________。
A.粘性B.油性C.压缩性D.刚度10-6.向心滑动轴承的偏心距e随着________而减小。
A.转速n增大或载荷F的增大B.n的减小或F的减小C.n的减小或F的增大D.n增大或F减小10-7.设计动压向心滑动轴承时,若通过热平衡计算发现轴承温升过高,在下列改进设计的措施中有效的是________。
A.增大轴承的宽径比B/d B.减少供油量C.增大相对间隙D.换用粘度较高的油10-8.动压向心滑动轴承,若其它条件均保持不变而将载荷不断增大,则________。
A.偏心距e增大B.偏心距e减小C.偏心距e保持不变D.增大或减小取决于转速高低10-9.设计动压向心滑动轴承时,若宽径比B/d取得较大,则________。
A.轴承端泄量大,承载能力高,温升高B.轴承端泄量大,承载能力高,温升低C.轴承端泄量小,承载能力高,温升低D.轴承端泄量小,承载能力高,温升高10-10.一流体动压滑动轴承,若其它条件都不变,只增大转速n,其承载能力________。
A.增大B.减小C.不变D.不会增大10-11.设计流体动压润滑轴承时,如其它条件不变,增大润滑油粘度,温升将________。
滑动轴承一、摩擦状态;二、轴瓦及轴承衬材料;三、非液体摩擦滑动轴承的计算;四、液体动压润滑径向滑动轴承设计计算。
1.(华东理工大学2004年考研试题)下述材料中,巴氏合金是( )。
A.20CrMnTiB.ZChPbSbC.GCr15D.38SiMnMo2.(北京航空航天大学2001年考研试题)非液体润滑滑动轴承的条件性设计计算中,一般进行、、的校核计算,分别为了限制、、。
3.(大连理工大学2005年考研试题)判断题:液体动压轴承和液体静压轴承都必须用油泵供给压力油以支撑外载并润滑轴承。
4.(大连理工大学2003年考研试题)判断题。
(1)采用多油楔轴承可以提高轴承的稳定性,而不能提高轴承承载能力。
(2)滑动轴承设计中选用较大的宽径比B/d和较小的相对间隙ψ可以提高承载能力。
5.(大连理工大学2003年考研试题)在图所示的楔润滑间隙中,润滑油在进、出口的速度应为图中( )所示。
6.(大连理工大学2011年考研试题)设计动压向心滑动轴承时,若通过热平衡计算,发现轴承温升过高,在下列改进设计的措施中,有效的是( )A.增大轴承的宽径比B/dB.减少供油量C.增大相对间隙ψD.换用粘度较高的油7.(上海大学2005年考研试题)通过直接求解雷诺方程,可以求出轴承间隙中润滑油的( )。
A.油量分布B.压力分布C.流速分布D.温度分布8.(上海大学2005年考研试题)一滑动轴承,已知其直径间隙Δ=0.08mm,现测得它的最小油膜厚度hmin=21μm,轴承的偏心率χ应该是( )。
A.0.26B.0.48C.0.52D.0.749.(中南大学2005年考研试题)一滑动轴承公称直径d=80mm,相对间隙ψ=0.002,已知该轴承在液体摩擦状态下工作,偏心率χ=0.48,则最小油膜厚度hmin=( )。
A.84μmB.42μmC.76μmD.38μm10.(中南大学2005年考研试题)判断题:液体动力润滑径向滑动轴承中的最小油膜厚度,位于载荷作用线上。
轴承基础知识考试试题及答案一、选择题(每题2分,共20分)1. 轴承按其工作原理不同,可以分为哪两大类?A. 滚动轴承和滑动轴承B. 静压轴承和动压轴承C. 深沟球轴承和圆柱滚子轴承D. 推力轴承和向心轴承答案:A2. 下列哪种轴承属于滑动轴承?A. 深沟球轴承B. 圆柱滚子轴承C. 推力球轴承D. 平面轴承答案:D3. 轴承的径向游隙是指:A. 轴承内圈与外圈之间的径向间隙B. 轴承内圈与轴颈之间的径向间隙C. 轴承外圈与轴承座孔之间的径向间隙D. 轴承滚珠与滚道之间的径向间隙答案:A4. 下列哪种轴承适用于高速、轻载场合?A. 深沟球轴承B. 圆柱滚子轴承C. 推力球轴承D. 调心球轴承答案:A5. 下列哪个因素对轴承的疲劳寿命影响最大?A. 载荷B. 转速C. 温度D. 润滑答案:A6. 下列哪种润滑方式适用于高速、高温场合?A. 油润滑B. 油脂润滑C. 气体润滑D. 液体润滑答案:C7. 轴承的精度等级分为哪几个等级?A. P0、P6、P5、P4、P2B. P0、P6、P5、P4、P3C. P0、P6、P5、P4、P1D. P0、P6、P5、P4、P0答案:A8. 下列哪种轴承适用于重载、低速场合?A. 深沟球轴承B. 圆柱滚子轴承C. 推力球轴承D. 调心滚子轴承答案:D9. 下列哪个因素会导致轴承早期损坏?A. 载荷过大B. 转速过高C. 润滑不良D. 温度过高答案:C10. 轴承的密封方式主要有哪几种?A. 内密封和外密封B. 油封和橡胶封C. 油封和迷宫封D. 橡胶封和迷宫封答案:C二、填空题(每题2分,共20分)1. 轴承的径向游隙是指________与________之间的径向间隙。
答案:轴承内圈、外圈2. 滚动轴承的基本结构包括________、________、________和________。
答案:内圈、外圈、滚动体、保持架3. 轴承的精度等级分为________、________、________、________和________。
习题与参考答案一、选择题(从给出的A、B、C、D中选一个答案)1 验算滑动轴承最小油膜厚度h min的目的是。
A. 确定轴承是否能获得液体润滑B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强P2 在题2图所示的下列几种情况下,可能形成流体动力润滑的有。
3 巴氏合金是用来制造。
A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦4 在滑动轴承材料中,通常只用作双金属轴瓦的表层材料。
A. 铸铁B. 巴氏合金C. 铸造锡磷青铜D. 铸造黄铜5 液体润滑动压径向轴承的偏心距e 随 而减小。
A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大6 不完全液体润滑滑动轴承,验算][pv pv ≤是为了防止轴承 。
A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀7 设计液体动力润滑径向滑动轴承时,若发现最小油膜厚度h min 不够大,在下列改进设计的措施中,最有效的是 。
A. 减少轴承的宽径比d l /B. 增加供油量C. 减少相对间隙ψD. 增大偏心率χ 8 在 情况下,滑动轴承润滑油的粘度不应选得较高。
A. 重载 B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷 9 温度升高时,润滑油的粘度 。
A. 随之升高B. 保持不变C. 随之降低D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中,不必要的条件是 。
A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油C. 轴颈和轴承表面之间有相对滑动D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 的比值。
A. 质量B. 密度C. 比重D. 流速 12 润滑油的 ,又称绝对粘度。
A. 运动粘度B. 动力粘度C. 恩格尔粘度D. 基本粘度 13 下列各种机械设备中, 只宜采用滑动轴承。
习题与参考答案一、选择题(从给出的A 、B 、C 、D 中选一个答案)1 验算滑动轴承最小油膜厚度h min 的目的是 A 。
A. 确定轴承是否能获得液体润滑B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强P2 在题2图所示的下列几种情况下,可能形成流体动力润滑的有 B 、E 。
3 巴氏合金是用来制造 B 。
A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦 4 在滑动轴承材料中, B 通常只用作双金属轴瓦的表层材料。
A. 铸铁 B. 巴氏合金 C. 铸造锡磷青铜 D. 铸造黄铜 5 液体润滑动压径向轴承的偏心距e 随 B 而减小。
A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大6 不完全液体润滑滑动轴承,验算][pv pv 是为了防止轴承 B 。
A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀7 设计液体动力润滑径向滑动轴承时,若发现最小油膜厚度h min 不够大,在下列改进设计的措施中,最有效的是 A 。
A. 减少轴承的宽径比d l /B. 增加供油量C. 减少相对间隙ψD. 增大偏心率χ 8 在 B 情况下,滑动轴承润滑油的粘度不应选得较高。
A. 重载 B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷 9 温度升高时,润滑油的粘度 C 。
A. 随之升高B. 保持不变C. 随之降低D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中,不必要的条件是 D 。
A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油C. 轴颈和轴承表面之间有相对滑动D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 B 的比值。
A. 质量B. 密度C. 比重D. 流速 12 润滑油的 B ,又称绝对粘度。

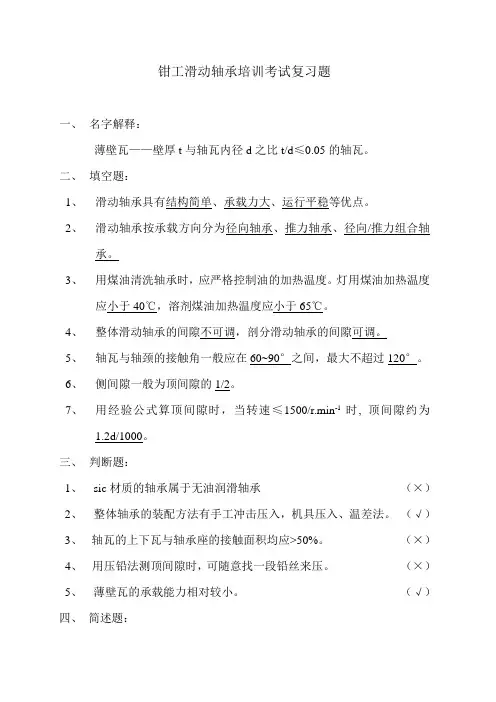

钳工滑动轴承培训考试复习题
一、名字解释:
薄壁瓦——壁厚t与轴瓦内径d之比t/d≤0.05的轴瓦。
二、填空题:
1、滑动轴承具有结构简单、承载力大、运行平稳等优点。
2、滑动轴承按承载方向分为径向轴承、推力轴承、径向/推力组合轴
承。
3、用煤油清洗轴承时,应严格控制油的加热温度。
灯用煤油加热温度
应小于40℃,溶剂煤油加热温度应小于65℃。
4、整体滑动轴承的间隙不可调,剖分滑动轴承的间隙可调。
5、轴瓦与轴颈的接触角一般应在60~90°之间,最大不超过120°。
6、侧间隙一般为顶间隙的1/2。
7、用经验公式算顶间隙时,当转速≤1500/r.min-1时, 顶间隙约为
1.2d/1000。
三、判断题:
1、sic材质的轴承属于无油润滑轴承(×)
2、整体轴承的装配方法有手工冲击压入,机具压入、温差法。
(√)
3、轴瓦的上下瓦与轴承座的接触面积均应>50%。
(×)
4、用压铅法测顶间隙时,可随意找一段铅丝来压。
(×)
5、薄壁瓦的承载能力相对较小。
(√)
四、简述题:
径向滑动轴承常用的调整措施有那些?
常用的调整措施有:着色、刮削余量、刮花、修配、压铅、抬轴和打表。
机械基础轴承试题及答案一、选择题1. 轴承的类型包括()。
A. 滚动轴承B. 滑动轴承C. 联合轴承D. 以上都是答案:D2. 滚动轴承的内圈与轴颈的配合应为()。
A. 间隙配合B. 过盈配合C. 过渡配合D. 任意配合答案:B3. 滑动轴承的润滑方式主要有()。
A. 油润滑B. 脂润滑C. 干摩擦D. 以上都是答案:D4. 轴承的预紧可以提高()。
A. 刚度B. 寿命C. 摩擦D. 以上都不是答案:A5. 轴承的游隙是指()。
A. 轴承内外圈之间的间隙B. 轴承内外圈之间的过盈C. 轴承内外圈之间的配合D. 轴承内外圈之间的接触答案:A二、填空题1. 轴承的类型分为______轴承和______轴承。
答案:滚动;滑动2. 轴承的寿命与______有关。
答案:润滑3. 轴承的预紧可以减少______。
答案:振动4. 轴承的游隙过大会导致______。
答案:噪音5. 轴承的安装应保证______。
答案:同轴度三、简答题1. 简述滚动轴承与滑动轴承的主要区别。
答案:滚动轴承依靠滚动体在内外圈之间滚动来减少摩擦,而滑动轴承则依靠滑动摩擦来工作。
滚动轴承的摩擦系数较小,启动阻力小,但制造成本较高;滑动轴承的摩擦系数较大,启动阻力大,但制造成本较低。
2. 轴承的润滑方式有哪些?请至少列举三种。
答案:轴承的润滑方式主要有油润滑、脂润滑和固体润滑。
3. 轴承的预紧有什么作用?答案:轴承的预紧可以提高轴承的刚度,减少振动和噪音,延长轴承的使用寿命。
4. 轴承的游隙过大或过小会有什么影响?答案:轴承的游隙过大会导致噪音和振动增加,影响轴承的使用寿命;游隙过小则可能导致轴承过热,甚至卡死。
5. 轴承的安装需要注意哪些事项?答案:轴承的安装需要注意同轴度、清洁度和预紧力,以确保轴承的正常运行和延长使用寿命。

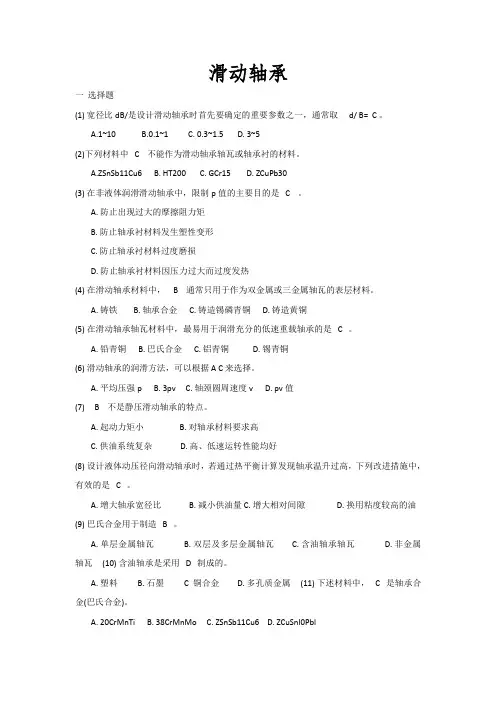

滑动轴承一选择题(1) 宽径比dB/是设计滑动轴承时首先要确定的重要参数之一,通常取 d/ B= C 。
A.1~10B.0.1~1C. 0.3~1.5D. 3~5(2)下列材料中 C 不能作为滑动轴承轴瓦或轴承衬的材料。
A.ZSnSb11Cu6B. HT200C. GCr15D. ZCuPb30(3) 在非液体润滑滑动轴承中,限制p值的主要目的是 C 。
A. 防止出现过大的摩擦阻力矩B. 防止轴承衬材料发生塑性变形C. 防止轴承衬材料过度磨损D. 防止轴承衬材料因压力过大而过度发热(4) 在滑动轴承材料中, B 通常只用于作为双金属或三金属轴瓦的表层材料。
A. 铸铁B. 轴承合金C. 铸造锡磷青铜D. 铸造黄铜(5) 在滑动轴承轴瓦材料中,最易用于润滑充分的低速重载轴承的是 C 。
A. 铅青铜B. 巴氏合金C. 铝青铜D. 锡青铜(6) 滑动轴承的润滑方法,可以根据 A C 来选择。
A. 平均压强pB. 3pvC. 轴颈圆周速度vD. pv值(7) B 不是静压滑动轴承的特点。
A. 起动力矩小B. 对轴承材料要求高C. 供油系统复杂D. 高、低速运转性能均好(8) 设计液体动压径向滑动轴承时,若通过热平衡计算发现轴承温升过高,下列改进措施中,有效的是 C 。
A. 增大轴承宽径比B. 减小供油量C. 增大相对间隙D. 换用粘度较高的油(9) 巴氏合金用于制造 B 。
A. 单层金属轴瓦B. 双层及多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦 (10) 含油轴承是采用 D 制成的。
A. 塑料B. 石墨 C铜合金 D. 多孔质金属 (11) 下述材料中, C 是轴承合金(巴氏合金)。
A. 20CrMnTiB. 38CrMnMoC. ZSnSb11Cu6D. ZCuSnl0Pbl(12) 液体摩擦动压径向轴承的偏心距e随 B 而减小。
A. 轴颈转速n的增加或载荷F的增加B. 轴颈转速n的增加或载荷F的减少C. 轴颈转速n的减少或载荷F的减少D. 轴颈转速n的减少或载荷F的增加(13) 温度升高时,润滑油的粘度 C 。
一、填空题1、按照滑动轴承工作时的摩擦状态,可分为滑动轴承和滑动轴承两种主要类型.2。
滑动轴承润滑作用是减少,提高,轴瓦的油槽应该开在载荷的部位.3。
非液体摩擦滑动轴承的主要失效形式是(1) ;(2) ,目前采用的计算方法是间接、条件性的,应限制轴承及限制轴4、般来说,轴的结构越简单,工艺性就越____。
5、滚动轴承代号由________代号、________代号和________代号三部分组成。
6、轴承内圈的轴向固定应根据所受轴向载荷的情况,适当选用________、________或轴用弹性挡圈等结构.7。
自行车的中轴是轴,而前轮轴是轴,后轮轴是____轴.8。
心轴在工作中只受作用而不传递。
9. 工作中只受弯矩不传递扭矩的轴叫轴;只传递扭矩不受弯矩的轴叫轴;同时承受弯矩和扭矩的轴叫轴.10、常用的机械式离合器有________离合器和________离合器两种.11、间歇机构是能够将主动件的________运动转换成从动件的________________的机构.12. 平键联接工作时,是靠 ____ 和___ _ 侧面的挤压传递转矩的。
13. 平键联接中,平键的载面尺寸应按___ _从键的标准查取,键的长度L 可参照 ___ _从标准中选取,必要时应进行强度校核。
14 。
平键联接的主要失效形式有:工作面 ___ _ (静联接),工作面 ___ _(动联接),个别情况会出现键的剪断。
15、凸轮机构由________、________和机架组成。
16、飞机起落架应用了________机构的________特性。
17、蜗杆传动中,通常________为主动件,________为从动件.18。
在蜗杆传动中,蜗杆头数越少,则传动效率越,自锁性能,一般蜗杆头数常取Z=。
119、渐开线齿廓的啮合特性有________________________、________________________。
20. 带传动由于引起的全面滑动称为 ,而由于带的弹性变形和拉力差而引起的滑动称为。
第十二章滑动轴承思考题一、选择题:1.滑动轴承计算中限制pv值是考虑限制轴承的——————。
A磨损; B.发热; C。
胶合; D.塑性变形2.适合于做轴承衬的材料是__________ 。
A.合金钢 B.铸铁 C.巴氏合金 D.非金属材料3、当计算完全液体润滑动压滑动轴承时,若h min太小,不能满足h min>[h min]时,使可满足此条件。
A.降低表面粗糙度B.减少长径比C.减少相对间隙4、滚动轴承与液体动力润滑滑动轴承比较,在高速运转条件下,滚动轴承的___________。
(1)噪声较大 (2)承受冲击载荷能力较高 (3)寿命较长5、在滑动轴承材料中,__________通常只用于作为双金属或三金属轴瓦的表层材料。
(1)铸铁 (2)轴承合金 (3)铸造锡磷青铜 (4)铸造黄铜二.判断题:1.为了使润滑油能够流到轴瓦的整个工作面,轴瓦面上应开有油沟和油孔。
2.含油轴承一般是采用粉末冶金制成的。
3.对于载荷大,冲击大的轴承可选用粘度较小的润滑油。
4、液体润滑滑动轴承中,摩擦阻力的大小取决于润滑油的粘度,而与轴承的转速大小无关。
三、填空题:1、滑动轴承的润滑剂通常有--------、----------、--------------、----------。
2、为了保证滑动轴承工作时的润滑,不产生过度的磨损,应限制轴承的______。
3、为了使润滑油均布在滑动轴承的整个轴颈上,应在轴瓦内表面制出油沟和___________。
4、计算液体动压滑动轴承的两个主要性能指标是:-------------和---------.5、轴瓦常用的材料有-----------、----------、----------、---------、-------。
四、简答题:1.设计轴承时,如出现最小油膜厚度过小和温升较高时,应如何调整相对间隙值?2.动压轴承在获得液体摩擦时,轴承内的油压如何分布?3.试介绍滑动轴承的润滑方法?4、试根据流体动力润滑雷诺仿程:306hh h v x p -=∂∂η, 1)、说明方程中各参数的含义;2)、并根据方程说明建立压力油膜的必要条件5、 在哪些场合,滚动轴承是难以替代滑动轴承的?为什么?五、综合题某轴由对称布置的两个不完全液体润滑径向滑动轴承支承。
习题与参考答案一、选择题(从给出的A、B、C、D中选一个答案)1 验算滑动轴承最小油膜厚度h mi n的目的是。
A. 确定轴承是否能获得液体润滑B.控制轴承的发热量 C. 计算轴承内部的摩擦阻力D.控制轴承的压强P2 在题2图所示的下列几种情况下,可能形成流体动力润滑的有。
3 巴氏合金是用来制造。
A. 单层金属轴瓦 B. 双层或多层金属轴瓦 C. 含油轴承轴瓦 D. 非金属轴瓦4在滑动轴承材料中,通常只用作双金属轴瓦的表层材料。
A. 铸铁 B. 巴氏合金 C. 铸造锡磷青铜 D. 铸造黄铜5 液体润滑动压径向轴承的偏心距e随而减小。
A. 轴颈转速n的增加或载荷F的增大B.轴颈转速n的增加或载荷F的减少 C. 轴颈转速n的减少或载荷F的减少D. 轴颈转速n的减少或载荷F的增大 6 不完全液体润滑滑动轴承,验算]pv 是为了防止轴承。
[pv A. 过度磨损 B.过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀 7 设计液体动力润滑径向滑动轴承时,若发现最小油膜厚度h m in 不够大,在下列改进设计的措施中,最有效的是 。
A . 减少轴承的宽径比d l / B. 增加供油量 C. 减少相对间隙ψ D. 增大偏心率χ 8 在 情况下,滑动轴承润滑油的粘度不应选得较高。
A. 重载 B. 高速 C. 工作温度高 D. 承受变载荷或振动冲击载荷 9 温度升高时,润滑油的粘度 。
A. 随之升高 B. 保持不变 C. 随之降低 D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中,不必要的条件是 。
A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油 C. 轴颈和轴承表面之间有相对滑动 D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 的比值。
第十章 滑动轴承重要基本概念1.动压油膜形成过程随着轴颈转速的提高,轴颈中心的位置和油膜厚度的变化如图10-3所示。
图10-3从n =0,到n →∞,轴颈中心的运动轨迹为一半圆。
利用此原理可以测量轴承的偏心距e ,从而计算出最小油膜厚度h min 。
2.动压油膜形成条件(1) 相对运动的两表面必须构成收敛的楔形间隙;(2) 两表面必须有一定的相对速度,其运动方向应使润滑油从大口流入、从小口流出; (3) 润滑油必须具有一定的粘度,且供油要充分。
3.非液体摩擦滑动轴承的失效形式、设计准则和验算内容,液体动压润滑轴承设计时也要进行这些计算失效形式:磨损、胶合设计准则:维护边界油膜不被破坏,尽量减少轴承材料的磨损。
验算内容:为防止过度磨损,验算:p =BdP≤ [ p ] MPa 为防止温升过高而胶合,验算:Pv =100060⨯⋅ndBd P π≤ [pv ] MPa ·m/s 为防止局部过度磨损,验算:V = 100060⨯ndπ≤ [v ] m/s因为在液体动压润滑滑动轴承的启动和停车过程中,也是处于非液体摩擦状态,也会发生磨损,也需要进行上述三个条件的验算。
4.对滑动轴承材料性能的要求除强度(抗压、抗冲击)外,还应有良好的减摩性(摩擦系数小)、耐磨性(抗磨损、抗胶合)、跑合性、导热性、润滑性、顺应性、嵌藏性等。
5.液体动压润滑轴承的工作能力准则 (1) 保证油膜厚度条件:h min ≥[h ];(2) 保障温升条件:t ∆ ≤ [t ∆]=10~30C ︒。
精选例题与解析例10-1 一向心滑动轴承,已知:轴颈直径d = 50mm ,宽径比B /d =0.8,轴的转速n = 1500r/min ,轴承受径向载荷F = 5000N ,轴瓦材料初步选择锡青铜ZcuSn5Pb5Zn5,试按照非液体润滑轴承计算,校核该轴承是否可用。
如不可用,提出改进方法。
解:根据给定材料ZCuSn5Pb5Zn5查得:[p ] = 8MPa ,[v ]= 3 m/s ,[pv ]=12 MPa ·m/s 。
滑动传动课后习题
一、选择题
I、巴氏合金用来制造一.
A、单层金属轴瓦
B、双层或多层金M轴瓦
C,含油轴承轴瓦D、非金属轴瓦
2、在滑动轴承材料中,一通常只用作双金屈轴瓦的表层材料,
A,铸铁B、巴氏合金C、锌造锡璘青铜D、钝造黄刖
3、非液体摩擦滑动轴承,验算PMSS是为了防止轴承一。
A,过度微损B、过热产生胶合C、产生聚性变形D、发生寂劳点蚀
4、在—情况下,滑动相承润滑油的粘度不应选得较高。
A、重载
B、高速
C,工作温度高D、承受变载荷或振动冲击俄荷
5、海度升高时,制滑油的粘度一 ..
A,随之升高B、保持不变
C、随之降低
D、可能升高也可能降低
二、填空题
1.对非液体摩擦滑动轴承,为防止边界膜破裂,轴承过度惬损,应校核(
为防止轴承温升过高产生股合.应校核(>.
2.液体动压润滑轴承形成动压海滑的必要条件是:(》、(用1(
3.设计计算非液体滑动轴承时要验算l}p这[p],其目的是():2)pv ⅛(pv].其目的是(
4.沿动轴承接受我荷方向的不同,可分为()和();根据滑动表
面间润浒状态不同,可分为()和(K按承载机理的不同,又
可分为(》和(
5.两摩擦上而间的典型摩擦状态是(。
