变电站微机监控系统

变电站监控系统和微机保护装置技术协议变电站监控系统和微机保护装置是电力系统的重要组成部分，其功能是对变电站及其设备进行实时监控和保护。

为了提高电力系统的安全性、可靠性和稳定性，变电站监控系统和微机保护装置需要不断更新和改进。

2. 技术目标本技术协议旨在制定变电站监控系统和微机保护装置的技术规范和要求，确保其能够满足电力系统的运行需求，提高变电站设备的保护性能和可靠性。

3. 技术内容3.1 监控系统要求（1）实时监测变电站设备的运行状态和参数，包括电压、电流、频率、功率因数等。

（2）能够对设备进行远程操作和控制，包括断路器、隔离开关、避雷器等。

（3）具备数据存储和查询功能，能够记录设备的运行情况和历史数据。

（4）具备报警和故障诊断功能，能够及时发现设备的异常情况并进行相应处理。

3.2 微机保护装置要求（1）能够对变电站设备进行全面的电气保护，包括过载保护、短路保护、接地保护、过压保护等。

（2）具备快速动作和灵敏度高的特点，能够在发生故障时快速切除故障电路，保障设备和人员的安全。

（3）要求可靠性高，能够在恶劣的环境条件下运行稳定。

（4）支持远程通讯和联动控制，能够与监控系统进行信息交互和数据传输。

4. 技术标准本技术协议制定的变电站监控系统和微机保护装置的技术标准应符合国家相关标准和规定，并且适应电力系统的发展趋势和要求。

5. 技术保障为了确保变电站监控系统和微机保护装置的稳定运行和可靠性，需要对其进行定期维护和检测，并及时更新和升级软件和硬件。

6. 技术验收变电站监控系统和微机保护装置的技术验收应由具备相应资质和经验的专业机构进行，并按照技术协议的规定进行验收测试和评估。

7. 技术协议的适用范围本技术协议适用于变电站监控系统和微机保护装置的设计、采购、安装、调试和运行管理。

8. 技术协议的执行本技术协议的执行由电力系统相关部门负责，并应及时跟踪和监督执行情况，确保技术规范得到落实。

9. 技术协议的修订针对变电站监控系统和微机保护装置的技术发展和实际需求，本技术协议应不断进行修订和完善，以适应电力系统的发展和变化。

变电站监控系统的基本结构随着电力行业的发展和电网规模的扩大，变电站的监控系统变得越来越重要。

变电站监控系统是指用于监测、控制和管理变电站运行状态的一套设备和软件系统。

它可以实时监测变电站的各项指标，及时发现故障并报警，提高变电站的安全性和可靠性。

下面将介绍变电站监控系统的基本结构。

一、硬件设备部分变电站监控系统的硬件设备部分包括传感器、数据采集器、通信设备和控制器等。

传感器是监测设备状态和环境参数的重要组成部分，常见的传感器有温度传感器、湿度传感器、压力传感器、电流传感器等。

数据采集器用于采集传感器的数据，并将其转化为数字信号进行处理。

通信设备用于与上级监控中心进行数据通信，常见的通信设备有以太网、无线通信设备等。

控制器用于控制变电站的各种设备，如断路器、隔离开关等。

二、软件系统部分变电站监控系统的软件系统部分包括数据处理、数据存储和数据分析等功能。

数据处理模块负责对采集到的数据进行处理，如数据滤波、数据校正等。

数据存储模块用于存储采集到的数据，以备后续查询和分析使用。

数据分析模块用于对存储的数据进行分析，如故障诊断、负荷预测等。

三、监控中心部分变电站监控系统的监控中心部分是整个系统的核心，它负责对变电站的运行状态进行监控和管理。

监控中心通常由监控服务器、显示器和操作终端组成。

监控服务器负责接收和处理来自变电站的数据，并将其显示在显示器上。

操作终端用于操作监控系统，控制变电站的设备。

监控中心还可以与其他监控系统进行数据交互，实现更高层次的监控和管理。

四、网络部分变电站监控系统需要通过网络与上级监控中心进行数据通信。

网络部分通常包括局域网和广域网两部分。

局域网用于变电站内部的设备互联，广域网用于变电站与上级监控中心之间的数据传输。

网络部分还包括网络设备，如交换机、路由器等。

变电站监控系统的基本结构如上所述，它通过硬件设备、软件系统、监控中心和网络部分相互配合，实现对变电站运行状态的全面监控和管理。

摘要：文章主要介绍了变电站监控系统不同发展阶段的特点。

着重介绍了计算机技术在监控系统中的应用。

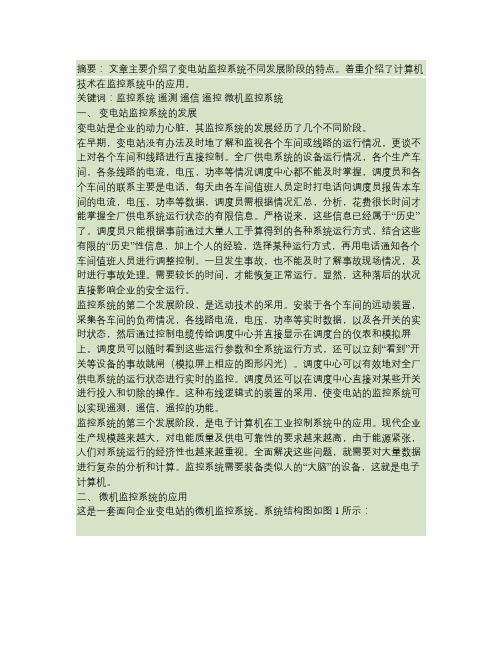

关键词：监控系统遥测遥信遥控微机监控系统一、变电站监控系统的发展变电站是企业的动力心脏，其监控系统的发展经历了几个不同阶段。

在早期，变电站没有办法及时地了解和监视各个车间或线路的运行情况，更谈不上对各个车间和线路进行直接控制。

全厂供电系统的设备运行情况，各个生产车间，各条线路的电流，电压，功率等情况调度中心都不能及时掌握，调度员和各个车间的联系主要是电话，每天由各车间值班人员定时打电话向调度员报告本车间的电流，电压，功率等数据，调度员需根据情况汇总，分析，花费很长时间才能掌握全厂供电系统运行状态的有限信息。

严格说来，这些信息已经属于“历史”了。

调度员只能根据事前通过大量人工手算得到的各种系统运行方式，结合这些有限的“历史”性信息，加上个人的经验，选择某种运行方式，再用电话通知各个车间值班人员进行调整控制。

一旦发生事故，也不能及时了解事故现场情况，及时进行事故处理。

需要较长的时间，才能恢复正常运行。

显然，这种落后的状况直接影响企业的安全运行。

监控系统的第二个发展阶段，是远动技术的采用。

安装于各个车间的远动装置，采集各车间的负荷情况，各线路电流，电压，功率等实时数据，以及各开关的实时状态，然后通过控制电缆传给调度中心并直接显示在调度台的仪表和模拟屏上。

调度员可以随时看到这些运行参数和全系统运行方式，还可以立刻“看到”开关等设备的事故跳闸（模拟屏上相应的图形闪光）。

调度中心可以有效地对全厂供电系统的运行状态进行实时的监控。

调度员还可以在调度中心直接对某些开关进行投入和切除的操作。

这种布线逻辑式的装置的采用，使变电站的监控系统可以实现遥测，遥信，遥控的功能。

监控系统的第三个发展阶段，是电子计算机在工业控制系统中的应用。

现代企业生产规模越来越大，对电能质量及供电可靠性的要求越来越高，由于能源紧张，人们对系统运行的经济性也越来越重视。

Power Technology︱286︱2017年6期SOE 系统在变电站监控中的应用分析江 愚云南滇能电力工程公司，云南 昆明 650000摘要：通过阐述某变电站的微机监控系统，了解变电站SOE 系统的实际应用价值。

根据厂站的实际需求，配置了当地功能，使得系统更加灵活可靠，希望可以为相关人员提供参考价值。

关键词：SOE 系统；变电站；微机监控；中图分类号：TM63 文献标识码：B 文章编号：1006-8465（2017）06-0286-021 概念分析 SOE 系统，是由微机作为核心部件，对整个变电站系统进行实时信息采集、监控和数据分析记录的系统。

其以微型计算机为核心，在搭配另外信息接受、通讯端口与外界设备进行信息交互。

变电站微机监控系统的发展，是顺应时代需求，是技术改革发展的必然产物。

介于变电站在整个电力系统中的地位不同，针对其的微机监控系统也存在一定的差异。

通常我们将220千伏至500千伏的变电站视为电力系统的枢纽变电站，而电压等级低于220千伏的变电站则在系统中扮演分配电能的角色，其容量一般不大，本文将以该类变电站为例进行讲解。

2 SOE 系统优点分析相较于传统变电站监测模式，SOE 系统的引进大大提高了变电站的运行效率。

其可以24小时不间断对变电站所有的设备的开-关状态进行监控。

当被监控的断路器、开关位置发生变化时，SOE 系统可以在第一时间接收到断路器、开关动作信号，并做出实时记录、保存。

（1）可靠先进性SOE 系统可以长期持续的进行工作，可以实现实时对电站的监控。

其具有较强的抗干扰能力和自我修复能力也为其工作提高了可靠性。

硬件方面搭配专业的工业机，采用标准化的模块对数据进行采集处理，大大提高了数据的可靠性，可以满足大多数场合的需求。

（2）高实用性 SOE 系统可以很好的适应各种使用环境。

当运行环境发生变化时，它可以快速的进行反应，根据系统预先整定的整定值做出符合要求的动作回应。

变电站计算机监控系统的应用随着电力系统的不断发展，变电站计算机监控系统的应用越来越广泛。

计算机监控系统可以实时监控变电站的运行状态，自动检测和诊断故障，提高电力系统的稳定性和可靠性。

本文将介绍变电站计算机监控系统的基本原理、功能和应用。

一、基本原理变电站计算机监控系统是基于计算机技术、网络通信技术、电力电子技术和自动化控制技术的一种智能化监控系统。

它通过采集变电站的各种运行参数，如电压、电流、功率因数、电量等，以及开关状态、保护动作等信号，实现对变电站的实时监控。

二、功能特点1、实时监控：计算机监控系统可以实时采集变电站的运行参数和信号，并在屏幕上显示出来，以便操作人员随时了解变电站的运行状态。

2、故障诊断：计算机监控系统可以通过分析采集到的数据，自动检测和诊断故障，并及时发出报警信号，缩短故障处理时间。

3、自动控制：计算机监控系统可以根据预先设定的控制策略，自动调整变电站的运行参数，确保电力系统的稳定性和可靠性。

4、数据存储：计算机监控系统可以存储大量的历史数据和报警信息，方便操作人员查询和分析。

5、远程管理：计算机监控系统可以通过网络通信技术，实现远程管理和控制，提高管理效率。

三、应用优势1、提高效率：计算机监控系统可以减少人工巡检的次数和时间，提高工作效率。

2、降低成本：计算机监控系统的运行和维护成本较低，可以节省人力物力资源。

3、提高可靠性：计算机监控系统可以实时监控变电站的运行状态，及时发现和解决问题，提高电力系统的稳定性和可靠性。

4、增强安全性：计算机监控系统具有故障诊断和报警功能，可以及时发现和解决故障，减少安全事故的发生。

四、应用范围变电站计算机监控系统广泛应用于电力系统中的变电站、配电所、电力线路等场所，可以实现对电力设备的远程监控和管理。

它也可以应用于石油化工、钢铁冶金等行业的自动化控制和监测领域。

变电站计算机监控系统的应用是电力系统发展的必然趋势。

它不仅可以提高电力系统的稳定性和可靠性，还可以降低成本和提高效率。

变电站监控系统和微机保护装置技术协议1. 引言本技术协议旨在规范变电站监控系统和微机保护装置的设计、安装和运行，以确保变电站的安全稳定运行。

本协议适用于各类变电站监控系统和微机保护装置的设计与实施。

2. 背景随着电力系统的发展，变电站监控系统和微机保护装置在电力系统中起着至关重要的作用。

变电站监控系统用于实时监测变电站的运行状态，包括电压、电流、温度等参数的监测和录入；微机保护装置则用于对电力设备进行保护和控制，及时响应故障并保护变电站的运行。

3. 设计要求3.1 变电站监控系统变电站监控系统的设计应满足以下要求：•实时监测：能够实时监测变电站的电压、电流、温度等参数，并能够及时报警；•数据采集：能够采集和存储变电站的运行数据，方便后续的分析和处理；•可靠性：系统应具有高可靠性，并能在异常情况下自动切换到备用模式；•界面友好：系统界面应简洁明了，操作方便，能够提供直观的运行状态信息；•数据安全：系统应具备数据加密和备份功能，防止数据丢失或被篡改；•扩展性：系统应具备良好的扩展性，能够根据需要添加新的监测功能。

3.2 微机保护装置微机保护装置的设计应满足以下要求：•综合保护：能够对变电站的各种设备进行综合保护，包括电压、电流、频率、相序等；•快速响应：当发生故障时，保护装置应能够及时切断故障设备，并通知运维人员；•参数调整：保护装置应具备参数调整功能，以满足不同运行条件下的需求；•通信能力：保护装置应具备良好的通信能力，能够与其他设备和系统进行数据交互；•自诊断：保护装置应具备自诊断功能，能够及时发现和报告自身的故障；•报表生成：保护装置应能够生成各类故障和运行报表，方便日常维护和事故分析。

4. 安装和调试4.1 变电站监控系统变电站监控系统的安装和调试包括以下步骤：1.设计方案确认：根据实际需求，确认变电站监控系统的整体方案和功能设计；2.软硬件安装：根据设计方案，安装监控系统的软硬件设备，并进行必要的配置；3.设备联调：将各个监测设备与监控系统进行联调，确保数据的准确传输；4.功能测试：对各项监测功能进行测试，包括数据采集、报警功能等；5.故障处理：在测试过程中如发现故障，及时处理并排除；6.系统验收：完成安装和调试后，进行系统验收，确保系统正常运行。
