XXX变电站视频监控系统
- 格式:docx
- 大小:60.62 KB
- 文档页数:15
视频监控系统方案介绍6.1IVP4000系统组网结构6.1.1概述在监控领域中,数字化和网络化是一种趋势,利用数字视频远程监控技术可对远端现场的图像、声音及其他敏感数据进行实时监控,以便对敏感事件进行快速反应,是实现无人值守变电站准确监控和高效维护的必经之路。
随着计算机多媒体技术、网络技术的发展,数字图像监控系统不再仅仅是专用网络构成的了。
基于IP网络的数字图像系统正在迅速的成为数字监控系统的主流。
所以,在电力图像监控领域,数字图像集中监控系统必将得到广泛的应用。
铁越公司开发的IVP4000数字图像远程集中监控系统是基于IP网络的数字图像监控系统,主要采用C/S和B/S结构,提供Web服务。
系统能够方便的组建大规模的多级分布式的网络监控系统,范围可以从一个县级区域扩展到全省区监控网络规模。
6.1.2系统组网结构根据电网的区域性特征,依托已建成的骨干数据通信网,采用分布式的多级组网的方式,利用IVP4000系统可以建设三级的图像监控网络的结构。
整个监控系统由主站端(监控中心)、前端站组网构成,主站端(监控中心)由服务器、中心工作站及网络设备等组成。
视频、音频、告警信息由站端视频处理单元采集压缩编码,通过网络上传到监控中心完成实时监控,以便掌握站内设备运行情况。
网结构示意如图6-1-1所示。
图6-1-1 组网结构示意图主站端(本次仅招站端)监控中心可设于省供电公司(本次招标没有要求),在相关部门如生技、调度、通信、运维等部门设视频工作站。
前端站被监控的前端系统,在本次招标中指各地区供电局所辖500kV变电站、220kV变电站、110kV变电站。
前端站通常简称为“站端”。
1.前端站前端站系统主要由视频服务器DVS、摄像机、报警主机、报警传感器和远程传输设备等构成,其中视频服务器是站端系统的核心。
摄像机的模拟视频信号由视频处理单元完成采集、压缩编码处理后,生成TCP/IP数据包传送到网络,语音信号的处理和视频信类似;报警处理与视频有所不同,探头采集的告警状态先经过告警主机的处理,并完成一些逻辑运算输出两路,一路以干节点的方式传给视频服务器,一路以报警数据的形式通过网络上传到监控中心。

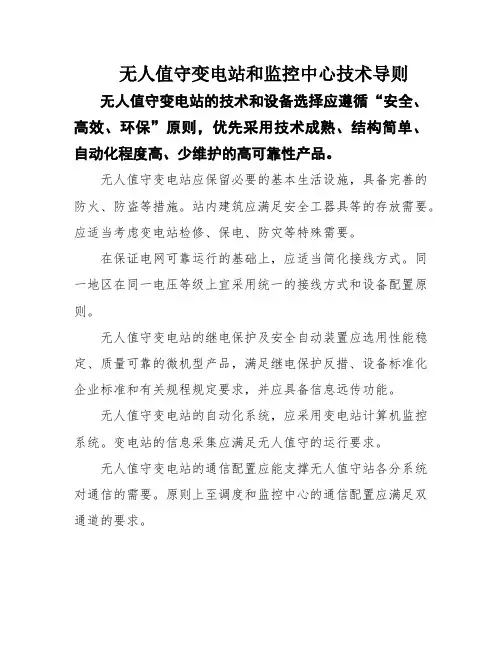

无人值守变电站和监控中心技术导则无人值守变电站的技术和设备选择应遵循“安全、高效、环保”原则,优先采用技术成熟、结构简单、自动化程度高、少维护的高可靠性产品。
无人值守变电站应保留必要的基本生活设施,具备完善的防火、防盗等措施。
站内建筑应满足安全工器具等的存放需要。
应适当考虑变电站检修、保电、防灾等特殊需要。
在保证电网可靠运行的基础上,应适当简化接线方式。
同一地区在同一电压等级上宜采用统一的接线方式和设备配置原则。
无人值守变电站的继电保护及安全自动装置应选用性能稳定、质量可靠的微机型产品,满足继电保护反措、设备标准化企业标准和有关规程规定要求,并应具备信息远传功能。
无人值守变电站的自动化系统,应采用变电站计算机监控系统。
变电站的信息采集应满足无人值守的运行要求。
无人值守变电站的通信配置应能支撑无人值守站各分系统对通信的需要。
原则上至调度和监控中心的通信配置应满足双通道的要求。
无人值守变电站的交直流电源设备应根据无人值守站的实际地理和交通条件考虑适当提高配置,应具备远方监视和控制功能。
无人值守变电站应配置相应的视频安防、消防、环境监测等系统,并应能够实现远方监视和控制。
无人值守变电站的技术要求无人值守变电站的技术要求首先需求满足常规变电站标准规范的规定,各项技术指标应不低于相关标准中的规定,无人值守变电站需着重提出的技术要求如下:一、建筑无人值守变电站在保留必要的基本生活设施前提下,可适当简化原常规变电站内的为人服务设施。
变电站内建筑面积和功能设置应适当考虑变电站检修等特殊情况的需要。
无人值守变电站监控中心、操作队所在变电站应考虑适当增加建筑面积,满足生产和生活所需设施要求。
无人值守变电站的建筑物一楼应少设门窗,对于必要的门窗,应考虑实体防护措施。
二、一次设备在保证电网可靠运行的基础上,应适当简化接线方式。
所有一次设备必须安全可靠。
应选用设计完善、工艺优良、运行业绩优异的产品。
同一地区在同一电压等级上宜采用统一的接线方式和设备配置原则。
配电房智能辅助监控系统TIP3000配电房智能辅助监控系统一,系统概述TIP3000配电房智能辅助监控系统,是对小区、工业园区等变配电场所设备的状态监测、环境的实时监控、安防监控、火灾消防等信息的检测和控制。
系统对各种监测及报警数据进行分析,实时反映现场设备运行的环境情况、设备本身运行情况,通过联动控制,保证配电房场所的电力设备安全运行。
防止因环境改变、非授权活动、设备状态变化等引起的事故,满足配电房远程运维的可靠管控要求。
为新型现代化配电房的智能化、可视化、自动化、互动化做有效支撑。
二,系统设计1、系统总体架构根据《配电房管理制度》、《配电房操作规程》以及《电力安全生产条例》等文件精神,结合我公司实际应用案例,采用分布式和模块化架构,把配电房智能辅助监控系统分为站端设备和软件系统两部分。
说明:可根据客户实际需求进行子系统配置。
2、网络拓扑设计目前,对于配电房智能辅助监控系统通常有以下几种传输方式:已有以太网的配电房:每个配电房东机需求一个RJ45网口和一个IP地址即可。
仅有2M光纤接口:配置一台2M--以太网桥,通过光电转换,提供以太网接口。
没有以太网和光纤的配电房:能够挑选如下两种体式格局:就近租用电信运营商的以太网或者光纤:适合于小区内运营商网络连接较为方便的地方。
租用电信运营商的无线网络:采用3G、4G路由器接入的体式格局,能够利用公网或者组成VPN专网。
本方案需要向运营商缴纳网络使用费用和购买。
总之,通过各种技术手段,配备以太网为最优化和成本最低的传输方式。
三,系统功能配电房智能辅助监控系统平台采用云部署模式,利用统一的系统管理应用,实现参数配置管理、权限管理、日记管理、数据管理和接口尺度管理。
1.实现在线监控数据管理,具备通过在线检测模块采集电力设备运行状态和参数、环境、安防、消防状态检测数据。
2.实现配电场所的设备在线监测、环境温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾火灾、水位、粉尘、噪声、震动、防小动物等信息的采集和告警,电力环境调控机、风机、空调、除湿机、灯光等设备的控制管理等;3.经由过程视频监控和安防入侵检测实现配电房安防状况检测;4.经由过程对配网变压器、中压开关柜、低压配电柜和电缆等装备的现在检测,实现装备的状态在线检测以及局放、测温等检测;5.系统平台具备配电房设备在线检测数据浏览功能,包括:综合环境检测、安防状态检测、装备状况检测等在线检测数据的浏览功用;6.实现在线检测数据综合分析功能、设备实时状态分析评估功能,实现检测数据完整性、一致性、采集及时性的统计分析功能。
灯光远程智能控制系统研制(创新型课题QC成果报告书)编写人:发布人:信通QC小组二〇一四年十二月前言XX行业作为传统产业,面临着技术革新和体制创新的艰巨任务。
XX变电站现在普遍是无人值守变电站,变电站内配置视频监控系统,运行监控人员可远程的巡视和监控变电站的电气设备和环境。
随着智能电网技术的发展,现在对监控系统的智能性有了更高的要求,然而若光照度不够,即便是具备智能视频分析的监控系统也会产生误报或漏报,远程监看也看不清现场状况,需要有工作人员亲自到现场查看;摄像机录像或拍摄的图片因光照度不够导致噪点多,画面模糊不清晰,给图像辨识带来困难。
随着“三集五大”的深入全面开展,无人或少人值守的智能化变电站的数量越来越多,管理巡视以及运行维护的工作量越来越大,视频监控系统的重要性不言而喻,如何解决补光照明的问题成为迫切之需。
为此我们立项研制开发远程灯光智能控制系统,可进行远程、智能化的开/关前方无人值守变电站各个区域的灯光,并且可以和其它设备进行智能联动。
使用本项智能灯控系统将贴合供电公司管理变电站的实际需求,实现在灯控系统上“有所创新”和“有用创新”,力求以创新思路和创新手段解决实际XX管理生产作业中的困扰,力求减员增效还可以减轻管理人员的工作负担和劳动强度,省时省力,提升变电站智能化水平。
目录(一)小组简介................................................................................................................... - 1 -(二)选择课题................................................................................................................... - 1 -(三)确定目标................................................................................................................... - 5 -(四)提出方案并确定最佳方案....................................................................................... - 8 -(五)制定对策................................................................................................................. - 13 -(六)按对策表实施......................................................................................................... - 15 -(七)确认效果................................................................................................................. - 16 -(八)标准化..................................................................................................................... - 19 -(九)总结和下一步打算................................................................................................. - 20 -(一)小组简介QC小组简介小组名称XX公司信通QC小组成立时间课题类型创新型小组人数注册日期培训时数注册登记号活动课题无人值班变电站灯光远程智能控制系统研制活动情况活动次数成员参加率100% 活动时间指导老师序号姓名性别年龄学历组内职务组内分工1234567历次获奖情况图表1-1 制表人员:XX 制表日期:2014.12.06(二)选择课题1、问题的提出无人值班变电站内基本都配置了视频监控系统,正常情况下运行监控人员可以通过视频监控系统对变电站的电气设备和环境进行远程的巡视和监控。
变电站综合自动化、监控系统调试报告模板变电站综合自动化、监控系统调试报告安装位置:xxx变电站电压等级:220kV试验设备:继保测试仪、万用表、1000V兆欧表试验人员:1.通用检查项目项。
内容。
目屏柜及装置标识检查:屏柜和装置上的编号、名称、用途和操作位置应该清晰、工整,不易脱色,并且符合安健环和相关标识规定。
装置的铭牌标志和编号应该符合设计要求。
外观检查:装置的型号、数量和安装位置应该与设计图纸相符。
装置表面不应该有影响质量和外观的擦伤、碰伤、沟痕、锈蚀、变形等缺陷。
装置指示灯应该显示正常。
所有紧固件应该具有防腐蚀镀层和涂层。
对于既作连接又作导电的零件,应该采用铜质或性能更优的材料。
可运动部件应该按设计要求活动自如、可靠,不得有影响运动性能的松动,在规定运动范围内不应该与其他零件碰撞或摩擦。
端子排上内部、外部连接线以及沿电缆敷设路线上的电缆标号正确、完整,与图纸资料一致。
二次回路的接线应该整齐美观、牢固可靠。
跳(合)闸引出端子应该与正、负电源端子应该至少间隔一个端子。
正负电源在端子排上的布置应该适当隔开,至少间隔一个端子。
每个端子的每个端口原则上只接一根线,相同截面的电缆芯接入同一端子接线不超过两根,不同截面的电缆芯不得接入同一个端子,所有端子接线稳固。
所有二次电缆及端子排二次接线的连接应该可靠,芯线标示齐全、正确、清晰,芯线标识应该用线号机打印,不能手写。
芯线标识应该包括回路编号和电缆编号。
二次回路接线检查:交、直流的二次线不得共用电缆;动力线、电热线等强电线路不得与二次弱电回路共用电缆;各相电流和电压线及其中性线应该分别置于同一电缆内。
二次回路电缆不得多次过渡、转接。
控制电缆或绝缘导线芯截面:强电回路电缆芯截面≥1.5mm2,弱电回路电缆芯截面≥0.5mm2.装设静态保护的屏柜间应该用截面不小于4×50mm2专用接地铜排直接连接,形成保护室内二次接地网,并延至开关场,末端与主地网连接。

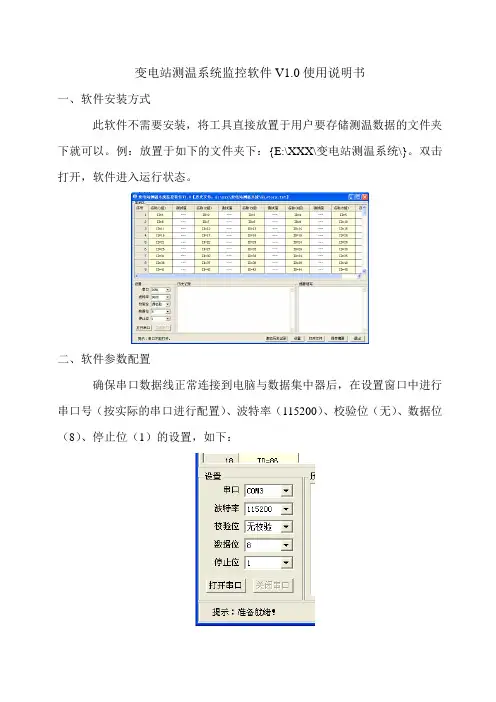

变电站测温系统监控软件V1.0使用说明书
一、软件安装方式
此软件不需要安装,将工具直接放置于用户要存储测温数据的文件夹下就可以。
例:放置于如下的文件夹下:{E:\XXX\变电站测温系统\}。
双击打开,软件进入运行状态。
二、软件参数配置
确保串口数据线正常连接到电脑与数据集中器后,在设置窗口中进行串口号(按实际的串口进行配置)、波特率(115200)、校验位(无)、数据位(8)、停止位(1)的设置,如下:
三、历史数据保存
历史数据具备自动保存功能,点击右下角的设置选项,进入设置窗口,将自动保存历史记录勾选。
历史数据存储于此软件的根目录下,文件名可自行设置,默认为History.txt。
此设置窗口中可以进行报警阀值的温度设置,默认的为100摄氏度,超越此设置值,界面上温度数据变红色。
四、用户摘要录入
摘要填写窗口可以进行用户自定义的摘要录入(见左下图),将要添加到历史记录文件中的内容直接输入,点击保存摘要,即可将摘要保存到历史记录文件当中(见右下图)。
五、注意事项
A、监控软件运行过程中不要关闭。
B、电脑要具备串口或USB转串口,并查询串口号。
C、串口的设置一定要按上述设置选项中的内容设置。
D、如使用中遇到问题,请联系相关技术人员。

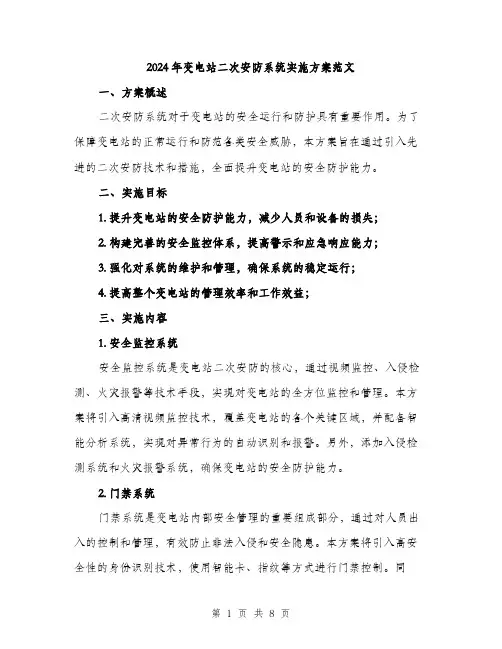

2024年变电站二次安防系统实施方案范文一、方案概述二次安防系统对于变电站的安全运行和防护具有重要作用。
为了保障变电站的正常运行和防范各类安全威胁,本方案旨在通过引入先进的二次安防技术和措施,全面提升变电站的安全防护能力。
二、实施目标1. 提升变电站的安全防护能力,减少人员和设备的损失;2. 构建完善的安全监控体系,提高警示和应急响应能力;3. 强化对系统的维护和管理,确保系统的稳定运行;4. 提高整个变电站的管理效率和工作效益;三、实施内容1. 安全监控系统安全监控系统是变电站二次安防的核心,通过视频监控、入侵检测、火灾报警等技术手段,实现对变电站的全方位监控和管理。
本方案将引入高清视频监控技术,覆盖变电站的各个关键区域,并配备智能分析系统,实现对异常行为的自动识别和报警。
另外,添加入侵检测系统和火灾报警系统,确保变电站的安全防护能力。
2. 门禁系统门禁系统是变电站内部安全管理的重要组成部分,通过对人员出入的控制和管理,有效防止非法入侵和安全隐患。
本方案将引入高安全性的身份识别技术,使用智能卡、指纹等方式进行门禁控制。
同时,配备安全防护门、电子巡更设备和门禁报警系统,确保变电站内部安全的实时监控和应急响应。
3. 安全防护设施为了进一步加强变电站的安全防护能力,本方案将在关键区域设置物理隔离设施和防护措施。
例如,在变电站周边设置围墙、护栏和安全检测设备;在变电站的重要场所,如控制室、机房等进行严格的安全门禁控制,并使用防爆、防火等专用设备。
四、实施步骤1. 系统规划:根据变电站的具体情况,制定二次安防系统的规划方案,明确实施目标和内容。
2. 设备采购:根据规划方案,确定所需的设备和系统,进行设备采购和安装调试。
3. 系统集成:将各个安防设备和系统进行集成调试,实现数据共享和联动控制。
4. 系统配置:根据变电站的实际需要,进行系统参数配置和功能设置。
5. 测试验收:对整个系统进行全面测试和验收,确保系统的稳定运行和功能完善。
视频监控系统三措一案三、施工方案设计。
7四、安全措施。
8五、环境保护措施。
9第三章工程施工管理。
10一、施工组织管理。
10二、质量管理。
11三、安全管理。
12四、进度管理。
13第四章工程质量验收。
14一、验收依据。
14二、验收程序。
14三、验收标准。
15第五章工程竣工验收。
16一、竣工验收依据。
16二、竣工验收程序。
16三、竣工验收标准。
17第六章工程质量保修。
18一、保修期限。
18二、保修范围。
18三、保修责任。
19四、保修程序。
20XXX变电站电子围栏、视频监控系统工程(三措一案)XXX2016年7月28日第一章工程概述1.工程概况本工程是为了提高XXX变电站的安全性能而进行的电子围栏、视频监控系统工程。
2.施工组织设计编制依据施工组织设计依据《建设工程施工组织设计规范》(GB -2013)和《建筑工程施工安全生产管理条例》(GB -2013)等相关规定。
3.施工现场组织机构施工现场设立总工程师、工程监理、施工单位、安全监管等部门,确保施工过程中各项工作的协调和顺利进行。
第二章工程施工方案1.工程施工内容本工程的主要施工内容包括电子围栏和视频监控系统的安装、调试和验收等。
2.施工前期实地勘测施工前期需要对现场进行实地勘测,确定施工方案的可行性和具体实施方案。
3.施工方案设计根据实地勘测结果,制定相应的施工方案,包括施工流程、施工材料、施工工具等方面的细节。
4.安全措施在施工过程中,必须加强安全管理,采取必要的安全措施,确保施工人员的人身安全和工程质量。
5.环境保护措施为了保护环境,施工过程中必须遵守相关规定,采取必要的环境保护措施,减少对环境的影响。
第三章工程施工管理1.施工组织管理施工过程中,必须严格按照施工方案进行管理,确保各项工作的有序进行。
2.质量管理施工过程中,必须严格按照相关质量标准进行管理,确保工程质量符合要求。
3.安全管理施工过程中,必须加强安全管理,采取必要的安全措施,确保施工人员的人身安全和工程质量。

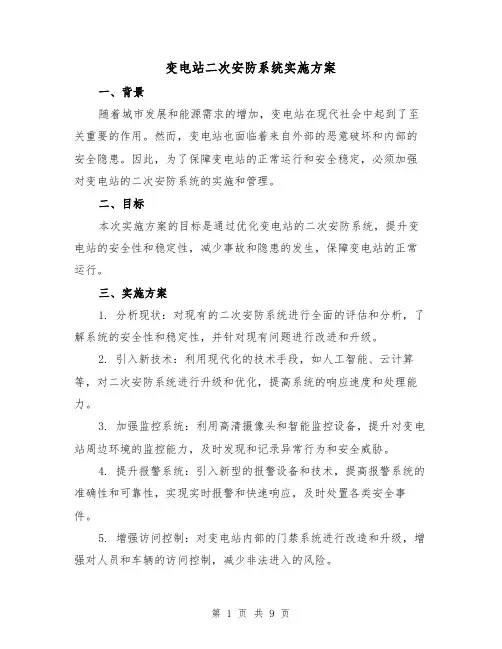

变电站二次安防系统实施方案一、背景随着城市发展和能源需求的增加,变电站在现代社会中起到了至关重要的作用。
然而,变电站也面临着来自外部的恶意破坏和内部的安全隐患。
因此,为了保障变电站的正常运行和安全稳定,必须加强对变电站的二次安防系统的实施和管理。
二、目标本次实施方案的目标是通过优化变电站的二次安防系统,提升变电站的安全性和稳定性,减少事故和隐患的发生,保障变电站的正常运行。
三、实施方案1. 分析现状:对现有的二次安防系统进行全面的评估和分析,了解系统的安全性和稳定性,并针对现有问题进行改进和升级。
2. 引入新技术:利用现代化的技术手段,如人工智能、云计算等,对二次安防系统进行升级和优化,提高系统的响应速度和处理能力。
3. 加强监控系统:利用高清摄像头和智能监控设备,提升对变电站周边环境的监控能力,及时发现和记录异常行为和安全威胁。
4. 提升报警系统:引入新型的报警设备和技术,提高报警系统的准确性和可靠性,实现实时报警和快速响应,及时处置各类安全事件。
5. 增强访问控制:对变电站内部的门禁系统进行改造和升级,增强对人员和车辆的访问控制,减少非法进入的风险。
6. 完善安全管理制度:制定完善的安全管理制度和操作规范,加强对变电站安全管理的监督和检查,确保制度的有效执行。
7. 加强人员培训:对变电站的工作人员进行相关安全知识的培训和培养,提高其安全意识和应急能力,增强对安全事件的处理能力。
8. 加强安全宣传:通过宣传活动和安全培训,提高员工和社会公众对变电站安全意识和安全问题的认识,共同参与到变电站的安全工作中。
四、实施计划根据上述实施方案,制定以下实施计划:1. 第一阶段(____年第一季度):进行现状分析和系统评估,明确问题和改进方向。
2. 第二阶段(____年第二季度):引入新技术和设备,升级和优化二次安防系统。
3. 第三阶段(____年第三季度):完善监控系统和报警系统,加强访问控制。
4. 第四阶段(____年第四季度):制定安全管理制度和操作规范,加强人员培训和安全宣传。
变电站二次安防系统实施方案范文前言变电站是电力系统中重要的组成部分,其安全运行直接关系到电力系统的稳定运行和电力供应的可靠性。
为了加强变电站的安全管理,提高二次安全防护水平,制定本方案。
一、背景及必要性随着社会经济的快速发展,电力需求不断增加,变电站作为电力系统的关键节点,面临着越来越多的安全挑战。
为了提高变电站的安全性和可靠性,必须加强二次安防系统的建设和管理。
二、目标1. 提高变电站二次安防系统的覆盖面和安全级别;2. 提升变电站对各类安全威胁的识别和应对能力;3. 降低发生安全事故的风险,保障变电站的安全运行。
三、方案内容1. 完善变电站二次安防系统的设备和软件,包括监控摄像头、入侵报警设备等;2. 制定完善的安全管理制度和操作规程,确保二次安防系统的有效运行和维护;3. 强化人员培训和技能提升,提高操作人员对二次安防系统的操作技能和安全意识。
四、实施步骤1. 制定二次安防系统改造方案,明确项目目标和时间节点;2. 落实项目管理责任,建立健全的监督机制;3. 组织实施改造工程,确保工程质量和进度;4. 进行系统验收和运行调试,确保系统正常运行。
五、预期效果1. 变电站二次安防系统的全面升级,提高了安全防护水平;2. 安全管理制度的完善,提高了变电站对安全威胁的应对能力;3. 培训提升和技能提升取得初步成效,提高了操作人员的安全意识。
结束语本方案的实施将有助于提升变电站的安全防护水平,降低事故风险,保障电力系统的安全稳定运行。
希望各方能够共同努力,共同推动二次安防系统的实施工作。
变电站二次安防系统实施方案范文(二)一、项目概述变电站作为电力系统的重要组成部分,承担着电能传输、变压、配电等关键任务,因此需要具备完备的安防系统来确保其正常运行。
本方案旨在对变电站进行二次安防系统的实施,以提高变电站的安全性、保护变电设备和人员的安全。
二、项目目标1. 提供全方位监控:通过布设各类监控设备和传感器,全面覆盖变电站的各个重要区域,实现对变电站的实时监控。
变电站智能视频监控系统在现代电力系统中,变电站作为电力传输和分配的关键节点,其安全稳定运行至关重要。
为了确保变电站的正常运行,及时发现潜在的安全隐患和异常情况,智能视频监控系统应运而生。
智能视频监控系统是一种融合了先进的视频处理技术、计算机技术和通信技术的综合系统。
它能够实现对变电站内设备和环境的实时、全方位监控,并通过智能分析和预警功能,为运维人员提供及时、准确的信息,从而提高变电站的运行可靠性和安全性。
传统的视频监控系统在变电站中存在诸多局限性。
例如,单纯依靠人工观察监控画面,容易出现疏漏和疲劳;监控范围有限,难以覆盖变电站的各个角落;对于一些细微的异常情况,难以做到及时发现和准确判断。
而智能视频监控系统则有效地解决了这些问题。
首先,智能视频监控系统具备强大的图像采集能力。
通过高清摄像机的部署,可以清晰地捕捉到变电站内的各种细节。
无论是设备的外观状态、仪表的读数,还是人员的操作行为,都能在监控画面中得到清晰呈现。
这些高清图像为后续的分析和处理提供了丰富的信息源。
其次,该系统拥有智能分析功能。
利用图像识别、模式匹配等技术,可以对监控画面中的目标进行自动识别和分类。
比如,能够准确区分人和物,识别出设备的正常状态和异常状态。
当系统检测到异常情况时,如设备过热、冒烟、非法入侵等,会立即发出警报,提醒运维人员及时处理。
这种智能分析功能大大提高了监控的效率和准确性,降低了事故发生的风险。
在实际应用中,智能视频监控系统还具备远程监控和控制的能力。
运维人员无需亲临现场,通过网络就可以随时随地访问监控画面,了解变电站的实时情况。
并且,在必要时还可以通过远程控制功能,对摄像机的角度、焦距等进行调整,以获取更全面、更清晰的图像。
另外,该系统的存储功能也十分重要。
它能够对监控视频进行长时间的存储,为后续的事故分析和责任追溯提供有力的证据。
同时,存储的视频数据还可以用于数据分析和挖掘,帮助运维人员发现潜在的规律和趋势,从而进一步优化变电站的运行管理。
官林变等变电所视频监控维修项目1系统概括最近几年来,跟着电力系统管理系统的深入改革,变电站的自动化技术也不停进步。
当前,好多变电站已逐渐实现无人值守。
关于变电站,除了惯例的自动化系统以外,视频监控系统已逐渐成为为无人值守变电站新增的并且是一个十分必需的自动化项目,是其余自动化手段不行代替的。
各地供电企业的信息网络,在近两年内有了长足的发展,利用信息网络平台,实现变电站的视频监控成为电力系统探究这一新课题的出发点。
跟着计算机网络技术和数字视频通信技术的发展,成立一个一致信息平台的集中管理式变电站视频监控系统,将在电力行业平时工作和生产管理上发挥着愈来愈大的作用。
实践证明,鉴于一致信息平台视频监控技术已日臻成熟,产品在功能、性能和价钱上已经进入到普及应用阶段。
2设计原则为了本监控系统的要求,达到对监控点进行全方向的监控以及对安防信息的及时反响,在必定范围内联动警告,通知有关人员做出反响,采纳举措,并对有关设备进行集中监控、集中保护和集中管理。
本安防系统设计依照以下原则:1.标准化:整个视频监控系统的设计切合国家标准或国际标准。
系统软件、硬件均采纳标准化设计,供给开放的接口,可与不一样供给商的设备及软件系统互联互通。
2.先进性:所有设备均采纳国际上先进的技术的主办理芯片以及先进的压缩技术,保证系统建成后整体达到国际先进、国内当先水平。
此外本系统还采纳三项要点技术:超低码流视频压缩技术、专有的信道动向适配技术、针对无线信道设计的靠谱传输纠错技术;增添了双通道自动均衡协调传输功能。
3.靠谱性:采纳嵌入式及时操作系统和专用的硬件构造,性能稳固靠谱,保证系统整体的稳固,特别合适在环境比较复杂、靠谱性要求较高的环境中运转。
4.经济性:系统开发运转平台均采纳现在最为通用的各样操作系统和开发工具,充足利用了我们在其余监控领域中成功应用的中间件和模块,大大减少在系统平台方面的投入,拥有极高的性价比。
5.扩展性:系统软、硬件系统采纳模块化设计,用户系统升级时,只要要增添前端的服务器。
官林变等变电所视频监控维修项目1系统概述近年来,随着电力系统管理体制的深化改革,变电站的自动化技术也不断进步。
目前,很多变电站已逐步实现无人值守。
对于变电站,除了常规的自动化系统之外,视频监控系统已逐步成为为无人值守变电站新增的而且是一个十分必要的自动化项目,是其他自动化手段不可替代的。
各地供电公司的信息网络,在近两年内有了长足的发展,利用信息网络平台,实现变电站的视频监控成为电力系统探索这一新课题的出发点。
随着计算机网络技术和数字视频通讯技术的发展,建立一个统一信息平台的集中管理式变电站视频监控系统,将在电力行业日常工作和生产管理上发挥着越来越大的作用。
实践证明,基于统一信息平台视频监控技术已日臻成熟,产品在功能、性能和价格上已经进入到普及应用阶段。
2设计原则为了本监控系统的要求,达到对监控点进行全方位的监控以及对安防信息的及时反应,在一定范围内联动警示,通知有关人员做出反应,采取措施,并对相关设备进行集中监控、集中维护和集中管理。
本安防系统设计遵循以下原则:1.标准化:整个视频监控系统的设计符合国家标准或国际标准。
系统软件、硬件均采用标准化设计,提供开放的接口,可与不同供应商的设备及软件系统互联互通。
2.先进性:所有设备均采用国际上先进的技术的主处理芯片以及先进的压缩技术,保证系统建成后整体达到国际先进、国内领先水平。
另外本系统还采用三项关键技术:超低码流视频压缩技术、专有的信道动态适配技术、针对无线信道设计的可靠传输纠错技术;增加了双通道自动平衡协调传输功能。
3.可靠性:采用嵌入式实时操作系统和专用的硬件结构,性能稳定可靠,保证系统整体的稳定,尤其适合在环境比较复杂、可靠性要求较高的环境中运行。
4.经济性:系统开发运行平台均采用当今最为通用的各种操作系统和开发工具,充分利用了我们在其他监控领域中成功应用的中间件和模块,大大减少在系统平台方面的投入,具有极高的性价比。
5.扩展性:系统软、硬件系统采用模块化设计,用户系统升级时,只需要增加前端的服务器。
整个系统具有进一步扩展功能的能力,可以很好的适应现代智能管控的需求。
保证用户在系统上进行有效的开发和使用,并为今后的发展提供一个良好的环境。
6.实用性:系统支持用户的网络监控需求,可多用户多画面实时监控、远程控制、集中录像、可连接多种报警设备、报警可定时布防撤防等功能,完全满足用户的监控要求。
3设计依据1.国际综合布线标准ISO/IEC118012.《民用建筑电气设计规范》JGJ/T 16-923.《中华人民共和国安全防范行业标准》GA/T74-944.《中华人民共和国公共安全行业标准》GA/T70-945.《监控系统工程技术规范》GB/50198-946.《智能建筑设计标准》GB/T50314-20007.《安全防范工程技术规范》GB 50348-20048.《建设工程项目管理规范》(GB/T50326-2001)9.IEC364-4-41保护接地和防雷接地标准10.《建设工程质量管理条例》4主要功能➢监视和录像功能利用安装在监视目标区域的摄像机对生产设备和环境进行监控,并将监视目标的动态图象传输到监控中心,监控中心可以对摄像机进行控制和录像。
监控中心、变电站运变电站无人值守遥视系统运行维护人员通过微机即可对变电站监控范围的目标区域中设备或现场进行监视,同时可以在微机上对镜头进行控制,包括左右、上下、聚焦、变焦、画面切换等。
根据授权,监控人员可以调用历史录像进行查看。
➢报警功能报警类别:消防报警、防盗报警等。
系统需要接各种常用的报警器,包含门磁开关、红外双鉴探测器、烟感等,一旦有报警发生,系统可以自动录像,而且可以在监控中心发出告警,同时能连动前端相关设备,比如灯光、警笛等。
➢控制功能根据网络的特点,仅有系统授权人员才能监控监视前端画面,不但监控中心值班人员能看前端画面,而且领导也能在自己的微机上进行观看控制5变电站视频监控必要性常规意义上的三或四遥系统,是调度自动化的主要内容;它们是实现变电站无人值守的必要条件。
但仅仅依靠调度自动化的现有技术手段,实现变电站的无人值守是不完善的,这是因为变电站是重点电力生产场所,安全要求非常高,为了保证安全,应对环境状况、设备运行、文明生产等各类情况加以监视。
特别是要防范火灾、爆炸、泄露、失窃以及恶意破坏等,对安全生产构成极大威胁的情况加以监视。
只有这样,才能切实提高实行无人值守之后的变电站的安全水平。
以视频监控为核心的环境监控系统,它可以包含各类报警信号(如红外、运动、门磁、声音、震动、微波、温度、湿度等),经中央单元的处理,进行视频录像,并联动各类行动输出(如警号、锁具、消防设备等),经过进一步开发,可以较好地应用于无人值班变电站。
6变电站视频监控系统的主要用途1.变电站视频监控系统的主要用途:即用于安全防范、环境状况和对付自然灾害等;视频监控系统与具体的生产设备无关,而监测的只是变电站的环境和图像参量,因此它的应用范围相当广泛。
2.视频监控系统对变电站存在大量的常规仪表、计量设备和室内外设备,在调度或集中监控中心对其进行直观监视。
过去由于没有可视手段,对于常规仪表、计量设备的读数以及设备外观状ﻭ况无法进行观测、比较以及校验。
有了视频监控系统,上述工作将成为可能。
这些都有助于无人值班变电站的安全生产工作。
3.对于变电站的设备检修工作或事故处理过程,视频监控系统还可以提供视像通信和录像记录手段,对设备检修或事故处理过程可以提供远端指导,并对事后分析事故原因和事故处理过程,提供可靠的依据。
4.对于每一次大型的设备检修标准化作业,其过程都是一部很好的生产培训资料。
有了变电站网络远程视频监控系统,培训工作可以在任何一个远程终端实时收看以及进行研讨,增强了生产培训效果,提高培训工作效率。
并可将其录像保存,制成多媒体培训教材。
7施工管理7.1施工工序7.1.1摄像机安装规范1.摄像机宜安装在监视目标附近不易受外界损伤的地方,安装位置不应影响现场设备运行和人员正常活动。
安装的高度,室内宜距地面2.5-5m,室外宜距地面3.5-10m2.室外环境下采用室外全天候防护罩,保证春夏秋冬、阴晴雨风各种天气下使用3.摄像机镜头应避免强光直射,保证摄像管靶面不受损伤。
镜头视场内,不得有遮挡监视目标的物体4.摄像机镜头应从光源方向对准监视目标,并应避免逆光安装;当需要逆光安装时,应降低监视区域的对比度。
5.在高压带电设备附近架设摄像机时,应根据带电设备的要求,确定安全距离。
6.从摄像机引出的电缆宜留有1m的余量,不得影响摄像机的转动。
摄像机的电缆和电源线应固定,不得用插头承受电缆的自重。
7.云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书。
8.摄像头调通后,图像质量损伤主观评价,要求图像上不觉察有损伤和干扰存在。
9.摄像头调通后,自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常。
7.1.2线缆敷设规范1.所有的线缆在走线时不能裸露在外,根据现场环境选择使用PVC管、钢管或桥架走线,线缆走向应尽量选择人不能直接触及的位置,严禁在两建筑屋顶之间敷设电缆,应将电缆沿墙敷设置于防雷区内,并且不得妨碍车辆运行。
2.220V 电源线不能与视频线、控制线等弱电线路同管3.经过室外的网络信号线必须采用室外型4.所有网络信号线两端需采用明显的永久性标签5.PVC管、钢管和桥架在室外的接口处应做防水处理6.所有进入设备或网络箱的线缆均应作回水湾处理,保证雨水不能顺着线缆进入设备或箱体。
7.线缆沿墙安装时,直径20mm以下PVC管可用线卡固定,线卡间距宜控制在60cm左右;直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝,膨胀螺丝间距宜控制在100cm左右。
8.网络信号线必须采用满足超五类标准以上的UTP电缆。
缆线测试标准:国际ISO/IEC 11801;美国ANSI/TIA/EIA-568A。
9.所有顺着立杆方向的线缆、线槽、接地线(接地扁铁)、套管均需用F4.0镀锌铁线进行绑扎,绑扎间距以60-70为宜10.光缆布放前应进行单盘测试和配盘,并按设计要求的A、B端敷设。
配盘时严禁将光、电缆接头安装在跨越道路、铁路或河流的跨越档内。
光缆衰耗必须符合设计要求,主要测量窗口的工作衰耗,并注意光缆外护层有无裂缝断裂11.光缆敷设后应平直、无扭转弯、无过度弯曲、无机械损伤。
光缆在敷设安装过程中,应严格控制牵引张力和曲率半径要求。
敷设安装时,光缆弯曲的曲率半径应大于光缆外径的20倍和15倍,光缆安装固定后曲率半径应不小于光缆外径的10倍12.考虑到施工的二次操作,维护过程的障碍修理及部分路由的变动和其它外界因素影响的需要,对于光缆接头两侧预留15米,进局预留15米,以保证施工、维护工作的顺利进行13.光纤接续采用熔接法,光纤接续应严格按光纤色谱连接,认真核实无误后,再进行接续操作。
设计要求每一纤芯在再生段内的接头双向平均损耗不大于0.08dB/个。
熔接好的光纤盘储在光缆接头盒内,金属加强芯与接头盒底座连接应牢固14.光缆应挂标志牌作标记,按每孔挂1块考虑,机房、交接箱、用户端都需挂牌15.通过监视杆进入箱体内部的进线包括:220V交流电源线(一组),地线,光纤,摄像头的交流电源线(一组),485 控制线(一组),视频线。
将这些线缆全部从箱体底部的过线孔引入箱体16.地线连接:将从接地排上的地线直接连接到监视杆预留的接地位置上(箱体地线直接连接在箱体上),通过螺钉固定,使箱体地与外界地连通。
所有防雷器的地线与稳压电源的地线均连接在接地排上。
7.1.3立杆安装规范1.根据部位与要求选择摄像机安装方式。
采用立杆安装方式时,除特殊情况外,摄像机离地面高度一般不低于5000mm,立杆下端管径应在220mm±10mm、上端管径应在120mm±5mm,管壁厚度应≥6mm,挑臂长度应≥3000mm,立杆应做灌筑基础,基础深度应不小于1500mm,底部直径应不小于1000mm。
2.电源应有过流过压保护装置;重要监控点应配备备用电源,供电时间不低于8小时;应具备接地防雷装置,防雷接地地电阻≤10Ω。
3.现场开挖基座埋设坑时应遵循尽量减小开挖面的原则。
当基座坑挖好后,由施工单位进行现场浇筑,现场浇筑时应严格按照混凝土(如C20)的材料配比和配筋标准执行。
安装(现浇)基座时应保证基座表面的水平,以利杆体的安装4.混泥土基座应适当进行保养,保养期不得少于20天5.桅杆的垂直度不得大于1/1006.横臂与主杆焊接牢固。
主杆与箱体联结件焊接为一体,以固定箱体7.主杆内部预埋PVC 管(如Φ16mm),用于引入电源线,与底基内预留出的子管相连。
主杆出线孔到横臂之间预留一根穿线铁丝8.箱体与主杆之间应看不到任何引线,并有防渗水措施。
