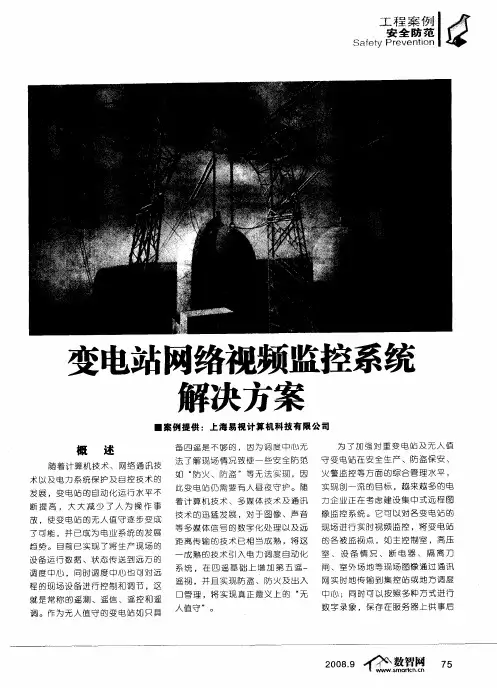

变电站网络视频监控解决方案
一、概述：
随着计算机技术、网络通讯技术以及电力系统保护及自控技术的发展，变电站的自动化运行水平不断提高，大大减少了人为操作事故，使变电站的无人值守逐步变成了可能，并已成为电业系统的发展趋势。
目前已实现了将生产现场的设备运行数据、状态传送到远方的调度中心，同时调度中心也可对远程的现场设备进行控制和调节，这就是常称的遥测、遥信、遥控和遥调。
作为无人值守的变电站如只具备四遥是不够的，因为调度中心无法了解现场情况致使一些安全防范如“防火、防盗”等无法实现，因此变电站仍需要有人昼夜守护。
随着计算机技术、多媒体技术及通讯技术的迅猛发展，对于图像、声音等多媒体信号的数字化处理以及远距离传输的技术已相当成熟，将这一成熟的技术引入电力调度自动化系统，在四遥基础上增加第五遥-遥视，并且实现防盗、防火及出入口管理，将实现真正意义上的“无人值守”。
为了加强对重变电站及无人值守变电站在安全生产、防盗保安、火警监控等方面的综合管理水平，实现创一流的目标，越来越多的电力企业正在考虑建设集中式远程图像监控系统。
它可以对各变电站的现场进行实时视频监控，将变电站的各被监视点，如主控制室，高压室、设备情况、断电器、隔离刀闸、室外场地等现场图像通过通讯网实时地传输到集控站或地方调度中心；同时可以按照多种方式进行数字录象，保存在服务器上供事后调用。
对重要变电站，局领导及调度人员可分别通过企业计算机网络，利用桌面微机，实时地对变电站进行视频监控或调用数字录象。
近年来，电力公司在全省范围内逐渐建设计算机信息广域网，变电站的远
程图象监控是构筑在计算机信息广域网的重要应用功能之一。
电力系统内各种生产设备类型复杂，数目巨大，地域分布广，人工维护困难。
同时，为适应减员增效和现代化管理的要求，对生产现场的闭路电视监控系统在可靠性、易用性及易维护性，尤其对远程监控方面提出了更高的要求。
同时，电力系统的信息网络的建设质量和速度在各专网系统中是名列前茅的，这为基于网络视频监控的应用提供了良好的条件。
基于嵌入式视频服务器，主要应用于无人值守变电站，电业局/电厂综合监控系统、现场生产调度指挥系统及对灾害和突发事件的应急处理。
以确保监控场所内设备的可靠运行及人员的安全。
二、网络拓扑图：
三、系统组成
系统设备
1、监控前端主要由前网络视音频服务器、摄象机（防护罩、摄象机、镜头、支架）、云台、解码器等主要设备组成。
网络视音频服务器是整个系统中的核心设备，实现网络化、数字化处理工作，它完成模拟视频监视信号的数字采集、影像压缩、监控数据处理、报警信号的采集、网络的传输等功能。
它可将前端的模拟信号同时处理成高清晰的实时数字图像发布到网络中，可实现多用户同时监控相同或者不同的现场图像，真正做到视频共享
2、后端监控有数台装有专用监控软件的电脑组成，软件功能参考第五节。
网络条件大部分变电站内都有自己的E1线路，监控图像可以使用E1线路来传输到集控中心。
E1的带宽为2Mbps,因此可以同时最多可传输8路实时图像。
四、系统优势
1、可以使用站内已有的E1线路传输图像。
2、稳定性好，不死机，使用嵌入式操作系统。
3、不受病毒侵袭，系统采用VXWORKS操作系统,WINDOWS系统的病毒无法入侵。
4、功能齐全，集成度高，具有动态IP功能，短信报警功能，红外/烟感报警功能。
5、系统适合无人职守环境，无须专人维护系统。
6、可将变电站内部分原由系统接入到图像监控系统内。
五、功能介绍:
系统功能：
1、过图像监控、安防（防盗）系统、消防系统、保护无人值守或少人值守变电站人员和设备的安全。
2、通过图像监控结合远程和本地人员操作经验的优势，避免误操作。
3、通过图像监控、灯光联动、环境监控监视现场设备的运行状况，起到预警和保护的作用。
4、配合其他系统（如变电站综合自动化系统等）的工作。
软件功能：
1、多画面监视
1/4/6/8/9/16 画面分割模式，支持不规则画面分割，可以通过简单操作实现放大、还原、全屏、图像交换等操作，可以通过拖放摄像机图标实现对不同摄像机图象的监视，简单易用，并且可以拍照、设置
图像循环播放等。
2 、录象和回放
软件在录象上做了很大的改进，软件在不播放的情况下也可以进行录象，极大的节省了CPU 资源，一台P4 电脑可以同时记录30~40 路图象。
为增强录像的灵活性，软件同时提供了多种录象方式，有移动录象、自动录象、手动录象、单个录象、预置点录象、报警录象等。
移动录象动录象是当服务器检测到现场发生图象运动就自动把现场情况记录下来（例如有人在摄象机前走过，服务器会自动记录到本地计算机上）。
自动录象自动录象是指在软件中设置服务器的录象时间段，当客户端软件所运行的电脑系统时间进入设定的时间段后自动把这一时间段的图象记录下来。
手动录象使用手动录象方式时，只能通过人为地去控制才能起作用，即用户设定某一通到为手动录像机那么只有用户去停止它，它才会停止录像。
单个录象确右击需要录象的某一窗口，在弹出的菜单中选择“单个录象”软件自动把此窗口的图象记录到当前设置盘符的文件夹中。
关闭的时候直接在弹出的菜单中单击“停止录象”即可。
预置点录象是在软件中预先设定摄象机的观测点，当服务器接受到报警信号时触发摄象机快速准确的回到预先设定的状态。
一台球机一般最多可以设定
63个预置点。
3、独有的短信功能
可以通过专用的手机短信息发送设备将报警信息发送到指定的邮箱关联的手机号码上。
4、动态IP功能
当用户使用ADSL等动态IP接入INTERNET时，我们可给用户提供的相对静态的“IP”地址，我们将提供域名解析的地址，用户只要在我们的软件中输入我们提供的设备ＩＤ号，即相当于输入此用户名相对应的视频服务器的公网IP地址。
（此功能相当于为用户提供一个免费的静态公网IP，目前只有本公司的视频服务器具有此功能）
5、断电后自动连接功能
当软件处在播放或者录像状态时，如果此时视频服务器停止供电，那么软件将停止播放图象同时也停止录像，但是如果视频服务器正常供电后，软件将自动连接服务器，同时恢复原来的播放及录像，无须人工干预。
6、远程控制
远程控制云台的上下左右转动，镜头光圈、焦距、变倍的调节，也可以控制远程灯光的控制。
7、远程配置
远程登录到服务器上，配置服务器的各项参数，如修改用户名，密码，IP 地址，调节码流等。
对服务器，远程升级，远程重启等。
8、状态查看
通过软件可以查看某一服务器上有多少用户在线，分别在观看哪些通到的图像，当前图像的码流是多少等信息。
9、调节码流
根据实际需要设定视频服务器的输出码流大小，支持定码流和变码流。
10、双向语音对讲
即通过电脑可以与远程视频服务器的现成进行双向的语音交流。
11、报警功能
视频服务器可以输入４个报警信号开关，如红外报警，烟感报警等，输出２个报警信号开关，如警笛等。
12、多播功能
在ＬＡＮ环境下或者建立中转服务器时，每一路视频允许无限多用户同时访问，并且只占用一个通道的带宽。
