PCU软参操作指导书

制作部门 研发部 XXXXXXXXX有限公司 文件编号 SOP-YF-002

生效日期 2014.2.10 软件烧录作业指导书 版本号 A

修订日期 页次 1/1

1. 目的

本作业指导书用于规定程序的烧写方法，规范程序的烧写记录，确保各版本程序的正确性与可追溯性。

2. 范围

适用于智能电子血压计的各类单片机。适用于程序烧写人员。

3. 操作流程

3.1 将ISP线一端插入PC机的USB2.0接口上，另一端插入C8051F系列调试器上，再将调试器的另端与目标板连接，最后给目标板上电。

3.2 运行SilieonC8051F编程器V6.0软件，进入程序编程界面，软件将自动连接。

3.3 选定“器件列表”，在列表中选择目标机的系列及型号。

3.4 点击菜单栏中的“装入”→“二进制格式”选定所需烧录的“hex”文件。

3.5 点击菜单栏中的“写入”→“确定”进行自动烧写。

3.6 点击菜单栏中的“加密”按钮，进行软件加密。

4. 程序烧写记录

4.1 程序烧写员需填写《软件烧写记录表》，详细记录程序的版本、编号，以便于售后调查追踪。

4.2 调试组接收程序后，确认程序版本无误后，签名接收。

4.3 程序烧写员应妥善保管《软件烧写记录表》，满半年后交文控中心保存。

审 批 制 定

ADAM-5510KW系列

PC-based 软逻辑控制器

用户手册

ADAM-5510KW系列

PC-based 软逻辑控制器

用户手册

版权声明

此文档的版权为研华公司所有。研华公司保留改进本手册所描述产品时不

预先通知的权力。

在取得研华公司书面同意前，任何个人或机构都不得以任何形式对本手册

中任何部分进行复制、复印、翻译和传播。本手册中的信息是准确和可靠

的。但是，研华公司不承担任何顾客在使用中的，或涉及到第三方权力的

责任。

商标申明

ADAM是研华公司的商标

IBM 和 PC 是国际商用机器公司的商标

MULTIPROG是KW-Software公司的商标

第一版

2004年10月 目录

第 1 章系统概述-------------------------------------------1-1

1.1绪论--------------------------------------------------1-2

1.2特征--------------------------------------------------1-2

1.2.1 支持IEC 61131-3标准的开发环境---------------------1-3

1.2.2 交叉语言编程----------------------------------------1-4

1.2.3丰富的编程和存储空间--------------------------------1-4

1.2.4实时多任务引擎--------------------------------------1-5

1.2.5预先定义功能库--------------------------------------1-5

1.2.6强大的调试 / 诊断 / 仿真/强制工具-------------------1-5

1.2.7使用标准联接-MODBUS标准接口------------------------1-6

深圳XXXX电子有限公司

SHENZHEN XXXX ELECTRONIC CO.,LTD

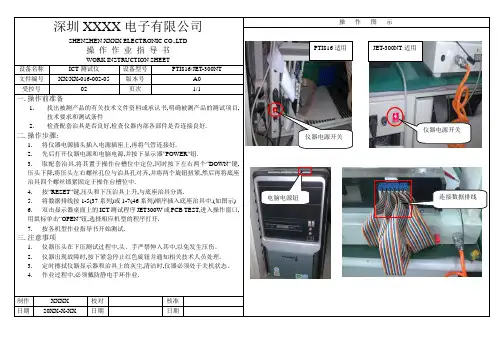

操 作 作 业 指 导 书

WORK INSTRUCTION SHEET 操 作 图 示

设备名称 ICT测试仪 设备型号 PTI816/JET-300NT

文件编号 XX/XX-016-002-05 版本号 A0

受控号 02 页次 1/1

一. 操作前准备

1. 找出被测产品的有关技术文件资料或承认书,明确被测产品的测试项目,技术要求和测试条件

2. 检查配套治具是否良好,检查仪器内部各部件是否连接良好.

二. 操作步骤:

1. 将仪器电源插头插入电源插座上,再将气管连接好.

2. 先后打开仪器电源和电脑电源,并按下显示器”POWER”钮.

3. 取配套治具,将其置于操作台槽位中定位,同时按下左右两个”DOWN”键,压头下降,将压头左右螺丝孔位与治具孔对齐,并将两个旋钮扭紧,然后再将底座治具四个螺丝锁紧固定于操作台槽位中.

4. 按”RESET”键,压头和下压治具上升,与底座治具分离.

5. 将数据排线按1-5(37系列)或1-7(46系列)顺序插入底座治具中.(如图示)

6. 双击显示器桌面上的ICT测试程序JET300W或PCB TEST,进入操作窗口,用鼠标单击”OPEN”钮,选择相应机型的程序打开.

7. 按各机型作业指导书开始测试.

三. 注意事项

1. 仪器压头在下压测试过程中,头、手严禁伸入其中,以免发生压伤。

2. 仪器出现故障时,按下紧急停止红色旋钮并通知相关技术人员处理.

3. 定时擦拭仪器显示器和治具上的灰尘,清洁时,仪器必须处于关机状态。

4. 作业过程中,必须戴防静电手环作业.

制作 XXXX 校对 核准 日期 20XX-X-XX 日期 日期

电脑电源钮 连接数据排线 仪器电源开关 PTI816适用

仪器电源开关 JET-300NT适用

内部公开

2008-2-14 第1页, 共7页

RNC820 PC OMU操作指导书

1 产品介绍

PC OMU是RNC820产品为满足用服工程师在PC机上使用OMU软件，基于正式OMU软件版本定制的一个辅助工具。

RNC820的PC OMU不是独立软件，而是将RNC820产品的发布软件包，按照PC安装方式（install_bam -p）装在用服工程师电脑上。主要用于License离线校验、脚本验证、演示学习等操作。

PC OMU支持的功能如下：用MML进行数据配置，设备面板显示（可选）

PC OMU不支持的功能如下：告警、性能、维护。

为了提高在PC机上使用的性能，PC OMU的安装方式将设备面板、FTP、告警、跟踪、监控等功能默认关闭，点击后Web LMT会一直处于等待状态。其中设备面板功能可以根据指导书相应章节打开。

PC OMU默认为OMU单板模式，可切换为外置BAM服务器GBAM模式。

注意！PC OMU仅受限用服工程师使用，严禁提供给客户及合作方。

2 计算机硬件配置要求

硬盘：C盘剩余空间要大于1GB（包括512M的虚拟内存），目标安装硬盘剩余空间要大于1.5GB。

内存：推荐配置1GB，最低配置512M（但需要虚拟内存可占用硬盘空间大于2G）

主频：P4及以上。

3 常用操作说明

3.1 安装

1、获取RNC820产品的软件安装包。

内部公开

2008-2-14 第2页, 共7页

PC OMU的软件安装包基于OMU软件版本通过安装方式进行定制，故与RNC820产品软件安装包获取路径一致。

以下输入中admin密码区分大小写，其他不区分大小写

PC安装方式为命令行执行install_bam -p，如果直接运行install_bam.exe，会完全安装告警等所有功能，PC性能难以支撑。

安装路径请自行选择满足安装空间要求的路径。

2、进入DOS命令窗口，切换路径到软件安装包所在目录下的\install\setup目录。
