全自动机板切割机（CY-8800A）一．主程序编辑步骤：1．打开桌面RasemAutoCut程序设备将进行归零，等设备回归机械原点窗口关闭后，确认零点坐标是否为0再进行操作设备。
2．打开档案→新建档案3．可进行程序编程。
4．双击影像窗口，设置刀具影像。
按实际刀径设备刀具直径。
5．把摇杆控制打上√，使用游戏手柄操作比较方便。
打勾后可以进行切割路径编程。
▓注1：1.在编辑切割路径时要注意刀的路径是否为最佳路径，这关于到设备切割PCB板时的效率。
2.编程时第一行的T栏处必需要有T1，Z栏不能有数据，匀为0。
V栏为该切割切割点的切割速度，一般不必有数据。
其它一，二栏不需要填写数据，那是在编辑前后置程序时才用到。
3.编辑到最后一步时，应该增加一步快速移动与最后一步的坐标一样，那样避免切割后的板翘起，对PCB板或是设备造成没有必要的伤害。
6．编辑好程序时先确认好切割速度预设快速进给速度:是提刀空跑的速度,预设补间速度:是切割的速度.7．对编辑好的切割路径进行顺序模拟，确认无误后再进行另存。
二．修改程序步骤：1．重新打开主程序，再进行修改主程序。
2．修改时边确认▓注1.的内容。
无误后进行保存。
三：设备进行切割前的准备：1．硬件：1．1．主气压表，气压是否正常（5-7bar）1．2．主轴气压表（3-4bar）1．3．Table上的夹具是否固定完好。
1．4．Table后顶块的螺丝是否有松动的向象。
1．5．Table进出活动是否顺畅。
1．6．主轴控制器工作是否正常。
正常时主轴显示30，AUTO,FWD灯为亮着的状态。
1．7．Table气缸后的感应器位置是否正常。
1．8．确保PUSH按扭接触良好。
（如果有TABLE分完板后,出来后又自动进入,说明PUSH按钮有异常,需拆开保养.）2．软件：2．1．打开主程序顺序模拟无误后，打开双盘执行模式，在主程序的设置处打开PCB板程序,在主程序前面打上√，然后点击确定。
(不打勾设备不会进行切板.)2．2．确认刀库设定是否正常。
168s分板机作业指导书1.目的为了分板作业员规范分板，以保证分板品质，作业安全。
2.范围适用于本公司瑞盛分板机操作。
3.内容3.1机器外观介绍3.2开机3.2.1开机前检查机内有无赃物，异物影响正常开机，阻碍机器复位。
3.2.2检查气压（要求在0.5Mpa），开启主电源，启动电脑。
3.2.3检查紧急开关是否开启，按下机器启动键。
3.2.4电脑启动后，点击电脑桌面CUT的快捷运行图标，运行机器控制程序。
3.2.5开启程序时，机器自动复位，复位完成，程序正常开启。
如出现报警“找不到Z轴线，程式将结束……”请重复3.1.3，还不能解决问题时，通知工程人员解决。
3.3分板作业前准备3.3.1调出已编好的程式，把准备要切割的板子（PCBA）平整地放在分板机托盘的顶针/治上。
3.3.2检查板子（PCBA）有无摆动、翘起，观察其固定性。
3.3.3打开分板机的粉尘抽风机。
3.3.4选择空转方式用CCD检查分板的切割路径。
3.4正常生产3.4.1程式调试OK，正常切割第一片板子（PCBA）时，一定要放低速运行（可及时阻止异常发生，把不良降低）。
3.4.2操作员交接班务必将板子（PCBA）放置方向交接好，不可遗忘。
3.4.3分板时要注意放板的方向，手法要得当（对角按压式放置），不可用力敲打板子（PCBA）。
4注意事项4.1机器在运转时，请勿将东西置于机器内。
4.2正常生产时，请安全作业，不要触碰到机器任何转动部位.4.3做好机台与周边环境的5S工作。
4.4每班下班、换班前按时关机，并对粉尘进行指定的回收处理。
4.5机台异常或有异响时请及时反馈给当班组长、主管或工程人员。
设备名称制程站别版本A1审核/日期制定/日期文件编号：WI-SB-017
四．随时保持工作台面干净。
机器走刀正常方可作业。
3.根据PCB板长度设定走刀的位置，有200/400/600/900/0各键设置。
4.设置好之后，要走刀运行，看是否正常，方可使用将PCB板放于走刀槽内进行作业。
1.在切PCB板当中如有把PCB板切偏或者意外事故，必须马上按“急停”开关。

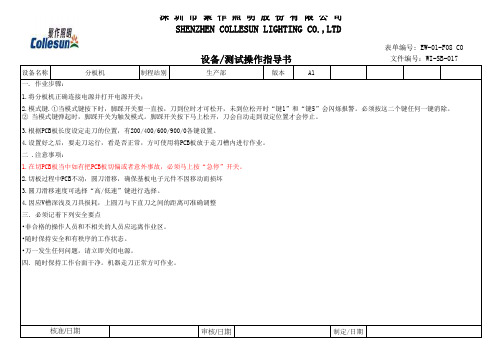

设备/测试操作指导书
二 .注意事项：
2.切板过程中PCB不动，圆刀滑移，确保基板电子元件不因移动而损坏
3.圆刀滑移速度可选择“高/低速”键进行选择。
4.因应V槽深浅及刀具损耗，上圆刀与下直刀之间的距离可准确调整
三．必须记着下列安全要点
深 圳 市 聚 作 照 明 股 份 有 限 公 司
SHENZHEN COLLESUN LIGHTING CO.,LTD
分板机生产部核准/日期一. 作业步骤：
1.将分板机正确连接电源并打开电源开关；
2.模式键.①当模式键按下时，脚踩开关要一直按，刀到位时才可松开，未到位松开时“键1”和“键5”会闪烁报警。
必须按这二个键任何一键消除。
② 当模式键弹起时，脚踩开关为触发模式。
脚踩开关按下马上松开，刀会自动走到设定位置才会停止。
•非合格的操作人员和不相关的人员应远离作业区。
•随时保持安全和有秩序的工作状态。
•万一发生任何问题，请立即关闭电源。
分板机操作指导书
一、分板机调试
1.首先根据中空板材厚度不同，调试定位板，使中空板能在定位板上顺利滑动并且通过切刀后中空板能够顺利分开。
2.调试方法：首先松开调试板四粒螺丝，然后调节粗旋钮，使刀片能够顺利分开中空板，这时将定位板四粒螺丝固定并确保中空板能顺利通过定位板
3.在工作过程中，可根据实际需要，调节机器快慢，另外也可调节面板上的正反转开关来调节刀具的运行方向，从而适应不同的生产需要。
二、操作指示
1.接上电源并打开电源开关，将中空板对准定位板，然后向切刀方向推进，当中空板进去切刀后，中空板会在切刀的受力作用下将中空板拉近并将中空板连接处分开，这时只要确保中空板的分界线能对准定位板即可。
2.工作完毕将电源关掉，并确保机台整洁干净。
三、注意事项
1.开机前保证机器上各调试螺丝能能紧固锁定及托台没有其他杂物。
2.定位板尖面及切刀刀刃比较锋利，工作人员不能直接用手触摸，防止因操作不当而受伤。
四、保养指示
1.工作完毕将机器上的灰尘杂物消除并在刀尖上擦防滑油
2.如果机器长时间不使用，要在刀具擦上机油，在使用时用布擦去。
3.本机器在使用时要定期对转动部位上机油。
分板机作业指导书一、介绍分板机是一种用于将大型板材切割成合适大小的小块板材的机械设备。
它常被广泛应用于建筑、家具和木工行业。
本作业指导书将为您提供一些使用分板机的基本知识和操作指导，以确保使用者的安全和操作的顺利进行。
二、安全须知1. 使用分板机前，请确保您已经熟悉并理解分板机的操作规程，并且已经完成相关的安全培训。
2. 使用分板机时，请务必佩戴适当的个人防护设备，包括安全帽、护目镜、防护手套和耳塞。
3. 在操作分板机时，应确保周围没有其他人员靠近或干扰。
4. 遵循所有操作规程和安全指示，禁止随意修改分板机的设置和调试参数。
三、设备准备1. 检查分板机的电源线是否连接牢固，并确保接地是可靠的。
2. 确保分板机的切割刀具已安装到位，并调整为所需要的切割尺寸。
3. 检查机器的压力装置是否调整到合适位置，以确保材料稳定地固定在工作台上。
四、操作步骤1. 将需要切割的板材放置在分板机的工作台上，并确保其位置正确、平整。
2. 按下启动按钮，确保切割刀具正在正常旋转。
3. 用适当的速度将板材送进分板机，同时用力按压以保持板材的稳定。
4. 在切割完成后，松开压力装置并取出切割好的板材。
5. 关闭分板机的电源，整理好工作区域。
五、常见问题与解决方案1. 分板机无法正常启动：检查电源是否连接正常，以及启动按钮是否工作。
2. 切割结果不理想：检查切割刀具是否锋利，并及时进行更换或磨削。
3. 材料不固定在工作台上：调整压力装置的位置，以确保材料被牢固固定。
4. 分板机产生异常噪音：检查分板机的运行状态，可能需要紧固螺丝或更换部件。
六、保养与维护1. 定期对分板机进行基础的清洁和检查，清除积尘和切屑，以保持设备的正常运行。
2. 润滑分板机的滑动部件，例如导轨和传动链条，以保持其灵活性和耐久性。
3. 若发现任何故障或异常，应及时联系维修人员进行检修和维护操作。
4. 在正常使用过程中，避免灌注大量润滑剂，以免污染板材和工作环境。
文 件 编 号
制 程 别设 备 名 称
工 序 名：核 准审核制 定NO
版次1
A12
3作业步骤：
示意图：1》 接通电源、 调整好运行速度，（选择高低速）
2》根据PCB板长度调整适当的走刀行程。
(走刀式分板机)3》 两手分别握紧PCB板两端协力将PCB板的V槽对准分板机的下刀片，确认PCB板要与下刀片垂直后并踩下脚踏开关，重复此动作完成下一PCB板分板。
(走刀式分板机)
4》 两手协力握住PCB板一端将PCB板的V槽对准分板机的下刀片的导槽中，确认PCB板V槽要与下刀导轨垂直后双手合力轻推PCB板进入主刀下开始分板， 重复此动作完成下一PCB板分板。
(走板式分板机)注意事项：
1》机器工作中严禁将物品、头、手、身体伸到机器内。
严禁两人及两人以上操作机台。
2》机器必须接地，以防对人、对产品造成伤害。
3》分好的PCB 板必须整齐排放在防静电隔板上，不可堆放。
4》如出现异常立即停止生产并通知技术人员处理。
分板机操作规范
分板机分板
走板式分
分板後放置。
适用产品适用工站文件编号1/1一、目的正确操作使用设备，保证分板机器正常运行。
二、范围本公司AUTOCUT系列分板机。
三、职责经培训合格的SMT操作员操作；工程部工程技术人员负责操作员的培训和设备的调试、维护。
四、所需工具 使用防静电碗带、手套、除尘风枪。
五、作业步骤5.1 开机5.1.1 检查确认压缩空气送到后，打开机器主电源。
5.1.2 按下LIGHT键，使机器照明灯亮，并打开紧急开关（STOP 开关）。
5.1.3 打开程控电脑主电源，启动程控电脑。
5.1.4 启动完成后，在程控电脑主画面下用鼠标双击RM-380图标，打开机器操作软件。
5.1.5 机器操作软件打开后机器自动完成归零动作。
5.2 分板5.2.1 确认分板夹具要与当前需要分板的机种一致。
5.2.2 PCBA要平放在夹具上，并检查确认其无松动。
5.2.3 在机器操作软件主画面下，点击方案设定，选择要生产的方案型号，并确认。
5.2.4 接着点击加工监控，开始加工，程序确认好后，并同时按下两边启动键（左边启动键）（右边启动键）PUSH健，送入托盘，让分板程序自动运行并对照操作软件中的程序运行图标，检查有无异常。
5.2.5 暂停运行，加工暂停，并同时按下两边启动键（左边启动键）（右边启动键）PUSH健，机器回到停止状态。
5.3 关机5.3.1 生产结束后，按下紧急开关，关闭操作软件，关闭程控电脑，最后关闭机器主电源。
5.4 每班次生产前都要机器进行清洁和点检。
六、注意事项:6.1 分板后要仔细检查PCBA板，并确保板上元件无脱落和无粉尘污染。
6.2 首次分板经IPQC确认OK后才可以分板。
IPQC每小时至少须抽查一次。
6.3 分板过程中发现任何异常必须及时通知工程技术人员解决。
6.4 每次按下紧急停止开关或关闭操作软件重启后，当前程序必须先空运行一次才可以正常分板。
初版日期修订日期N/A 制作审核核准SMT 天启分板机作业指导书肖承富深圳市新无界科技有限公司All SMT 天启分板机指引XWJ/WI-ENG-O/A-126页码2016/10/16机器电源开左边启动紧急停止开关电源指示灯右边启动键操作键盘与鼠标程控电脑开关。
