Multisim仿真在电工电子实验中的应用
Multisim是一款强大的电子电路仿真软件，它可以用于对电子电路进行仿真分析和实验设计。在电工电子专业的学习和实验中，Multisim是一个非常有用的工具，它可以帮助学生加深对电子电路原理的理解，提高实验设计和分析的效率。本文将从Multisim在电工电子实验中的应用进行详细介绍，以期对学生们更好地了解这个软件的重要性和应用价值。
一、Multisim的基本功能
Multisim是由美国国家仪器公司（National Instruments）开发和发布的一款电子电路仿真软件，它提供了完整的电子设计和仿真环境。Multisim可以模拟数字和模拟电路，包括放大器、滤波器、功率电路、混频器、数字逻辑电路等，支持多种不同的电子元件和器件模型，可以进行各种信号的波形显示和数据采集。Multisim还提供了直观的电路设计界面和丰富的仿真工具，可以帮助用户轻松地设计和分析各种电路。
1. 电子电路仿真
Multisim可以用于对各种电子电路进行仿真分析，通过建立电路原理图、选择元件和器件模型、设置仿真参数，可以得到电路的各种性能参数和波形响应。例如可以模拟放大电路的频率响应、带宽、增益等特性，可以模拟滤波器的频率特性、幅频特性等。在电工电子专业的学习和实验中，学生常常需要对各种电子电路进行仿真设计和分析，Multisim可以为他们提供一个非常便捷的工具。
2. 实验设计和验证
3. 实验报告
Multisim还可以用于实验报告的编写和展示，通过将仿真的电路原理图、实验数据和波形响应导出为图片或文档，可以轻松地制作实验报告。学生可以通过Multisim对电路的工作原理和性能进行深入的分析和评估，可以将仿真数据和波形响应直观地展示给老师和同学，有助于加深对电子电路原理的理解和掌握。
虽然Multisim是一款强大的电子电路仿真软件，但是在使用中还是需要一些技巧和注意事项。以下是一些Multisim的使用技巧和注意事项：
1
实验一 Multisim环境下常见电子测量仪器的仿真应用
一、实验目的
目的：
学会在NI Multisim虚拟电子实验平台调用测量元件和仪器仪表，并能设置和使用电流表、电压表、数字万用表、函数信号发生器、示波器和频率计。
二、 NI Multisim功能及意义
Multisim10提供了种类齐全的测量工具和虚拟仪器仪表，它们的操作、使用、设置、连接和观测方法与真实仪器几乎完全相同，就好像在真实的实验室环境中使用仪器。在仿真过程中，这些仪器能够非常方便地监测电路工作情况和对仿真结果进行显示及测量。
三、实验内容与步骤
各种仪表的应用及效果
用双踪显示测量两波形间相位差
①按图1-4连接实验电路，学号尾数两位数是01的，电容取0.0101μ,02取0.0102μ，依次类推XX号取0.01XXμ
将函数信号发生器的输出电压调至频率为IKHz，幅值为2v的正弦波，经RC移相网络获得频率相同但相位不同的两路信号uo1和uo2，分别加到双踪示波器的Y1和Y2输入端。
为便于稳定波形，比较两波形相位差，应使内触发信号取自被设定作为测量基准的一路信号。
为数读和计算方便，两个光标可以停留在峰峰值上。
XXT
图1-4 图1-5示波器上得到形图
则相位差：360TXX
式中：XT— 一周期所占格数
X 一 两波形在X轴方向差距格数
记录两波形相位差于表1。 2
表1
四、考核任务
测试结果，思考有仿真误差的情况下如何提高仿真精度，和理论值对比
使Xt和X的值更精细可以提高仿真精度
在测量方法上可以减少误差
五、实验结论 一个周期时间 两波形x轴
差距时间 相 位 差(度)
实测ˆ值 计算值
XT=1.002ms X=0.126496ms 45.2694° 45.404° 3

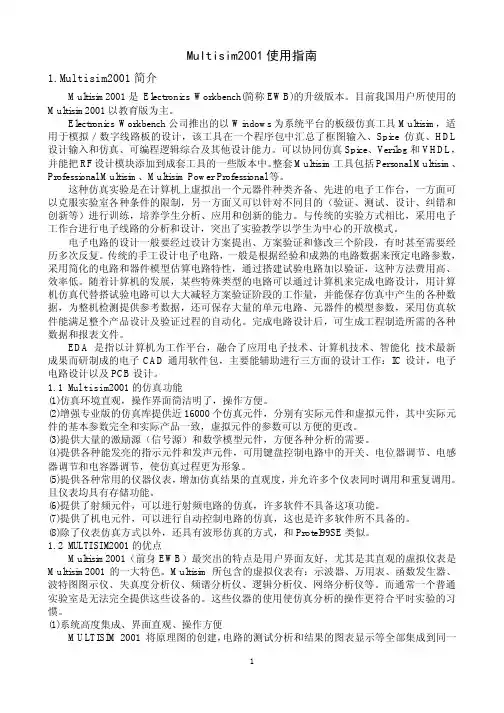

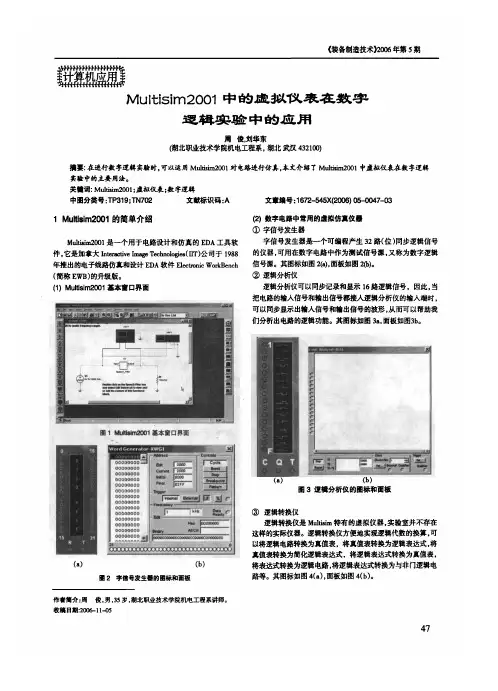

1 Multisim2001使用指南
1.Multisim2001简介
Multisim2001是 Electronics Workbench(简称EWB)的升级版本。目前我国用户所使用的
Multisim2001以教育版为主。 Electronics Workbench公司推出的以Windows为系统平台的板级仿真工具Multisim，适
用于模拟／数字线路板的设计，该工具在一个程序包中汇总了框图输入、Spice仿真、HDL
设计输入和仿真、可编程逻辑综合及其他设计能力。可以协同仿真Spice、Verilog和VHDL，
并能把RF设计模块添加到成套工具的一些版本中。整套Multisim工具包括Personal Multisim、
Professional Multisim、Multisim Power Professional等。
这种仿真实验是在计算机上虚拟出一个元器件种类齐备、先进的电子工作台，一方面可
以克服实验室各种条件的限制，另一方面又可以针对不同目的（验证、测试、设计、纠错和
创新等）进行训练，培养学生分析、应用和创新的能力。与传统的实验方式相比，采用电子
工作台进行电子线路的分析和设计，突出了实验教学以学生为中心的开放模式。
电子电路的设计一般要经过设计方案提出、方案验证和修改三个阶段，有时甚至需要经
历多次反复。传统的手工设计电子电路，一般是根据经验和成熟的电路数据来预定电路参数，
采用简化的电路和器件模型估算电路特性，通过搭建试验电路加以验证，这种方法费用高、
效率低。随着计算机的发展，某些特殊类型的电路可以通过计算机来完成电路设计，用计算
机仿真代替搭试验电路可以大大减轻方案验证阶段的工作量，并能保存仿真中产生的各种数
据，为整机检测提供参考数据，还可保存大量的单元电路、元器件的模型参数，采用仿真软
件能满足整个产品设计及验证过程的自动化。完成电路设计后，可生成工程制造所需的各种
数据和报表文件。
EDA是指以计算机为工作平台，融合了应用电子技术、计算机技术、智能化 技术最新

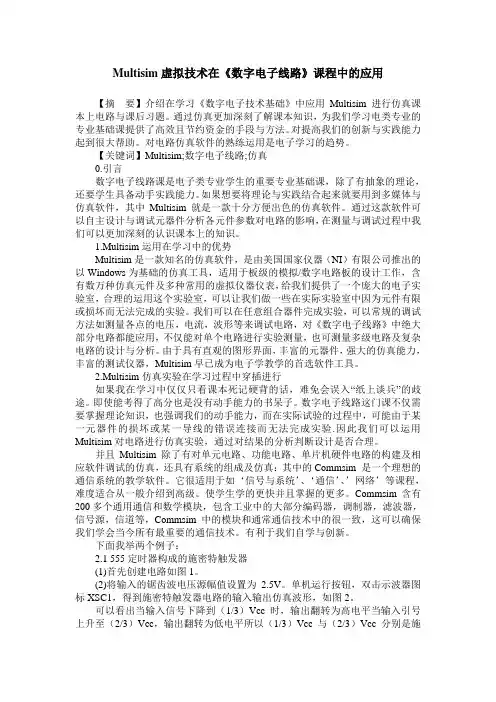

Multisim虚拟技术在《数字电子线路》课程中的应用
【摘 要】介绍在学习《数字电子技术基础》中应用Multisim进行仿真课本上电路与课后习题。通过仿真更加深刻了解课本知识，为我们学习电类专业的专业基础课提供了高效且节约资金的手段与方法。对提高我们的创新与实践能力起到很大帮助。对电路仿真软件的熟练运用是电子学习的趋势。
【关键词】Multisim;数字电子线路;仿真
0.引言
数字电子线路课是电子类专业学生的重要专业基础课，除了有抽象的理论，还要学生具备动手实践能力。如果想要将理论与实践结合起来就要用到多媒体与仿真软件，其中Multisim就是一款十分方便出色的仿真软件。通过这款软件可以自主设计与调试元器件分析各元件参数对电路的影响，在测量与调试过程中我们可以更加深刻的认识课本上的知识。
1.Multisim运用在学习中的优势
Multisim是一款知名的仿真软件，是由美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作，含有数万种仿真元件及多种常用的虚拟仪器仪表，给我们提供了一个庞大的电子实验室，合理的运用这个实验室，可以让我们做一些在实际实验室中因为元件有限或损坏而无法完成的实验。我们可以在任意组合器件完成实验，可以常规的调试方法如测量各点的电压，电流，波形等来调试电路，对《数字电子线路》中绝大部分电路都能应用，不仅能对单个电路进行实验测量，也可测量多级电路及复杂电路的设计与分析。由于具有直观的图形界面，丰富的元器件，强大的仿真能力，丰富的测试仪器，Multisim早已成为电子学教学的首选软件工具。
2.Multisim仿真实验在学习过程中穿插进行
如果我在学习中仅仅只看课本死记硬背的话，难免会误入“纸上谈兵”的歧途。即使能考得了高分也是没有动手能力的书呆子。数字电子线路这门课不仅需要掌握理论知识，也强调我们的动手能力，而在实际试验的过程中，可能由于某一元器件的损坏或某一导线的错误连接而无法完成实验.因此我们可以运用Multisim对电路进行仿真实验，通过对结果的分析判断设计是否合理。
