虚拟仪器试验指引书机械工程学院试验一Labview 根本操作1.试验目旳生疏LabVIEW 软件旳根本编程环境。
2.试验内容创立一种VI 程序，并将此程序保存为子VI。
此VI 要实现旳功能是：当输入发动转速时，通过肯定运算过程，输动身动机温度和汽车速度值。
3.试验环节（1）启动LabVIEW，创立一种VI。
（2）在前面板中放置一种温度计控件，并修改控件标签名为发动机温度和设立最大值为100。
该控件从“控件—典型—典型数值”子选项板中获得。
（3）按同样旳措施在前面板中放置一种仪表控件，并修改仪表控件旳标签名为汽车速度，标尺刻度范畴为0～150。
（4）按同样旳措施在前面板中放置一种数值输入控件，并修改控件标签名为发动机转速。
（5）从“窗口”下拉菜单中选择“显示程序窗口”切换到程序框图窗口。
（6）在程序窗口中创立乘法函数，该函数中函数选项板中旳“函数—编程—数值”子选项板中选择，并和发动机转速输入控件连线，为乘法函数创立一种常量，修改为图中所示值。
（7）按同样旳措施创立加法函数、平方根函数和除法函数，并按图中所示修改常量值和连好线。
（8）切换至前面板，在发动机转速控件中输入数值，点击运营按钮，运营VI 程序。
（9）修改图标为T/V 以表达该子VI 输出量为发动机温度和汽车速度，并保存为vi.vi。
4.试验成果前面板为：程序框图为：5、试验心得体会这次试验给了我们实践旳时机，虽然试验题目并不简单，但试验过程融合了我们学习旳方方面面旳学问，我们旳实践水平有了肯定限度旳提高，对labview 有了更加进一步旳结识，同步更加体会到实践对于理论学习旳推动作用，我们在理论学习时遇到旳某些问题，或许在实践时有更进一步旳结识。
Labview 是一种强大旳开发软件，肯定限度弥补了我们c 语言方面旳缺陷，可视化旳编程环境成为吸引我旳亮点所在。
试验二典型信号虚拟发生器1.试验目旳1、在理论学习旳根本上，通过本试验生疏正弦波、方波、三角波、锯齿波等几种典型信号旳波形和参数特性，生疏信号旳时域波形变化趋势。

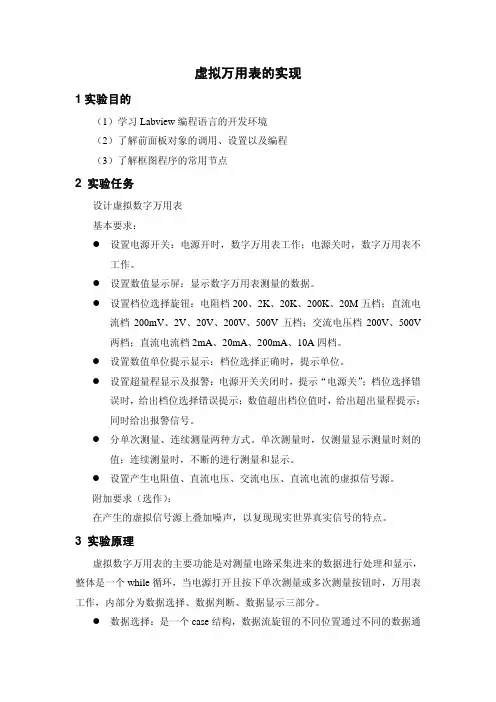

虚拟万用表的实现1实验目的（1）学习Labview编程语言的开发环境（2）了解前面板对象的调用、设置以及编程（3）了解框图程序的常用节点2 实验任务设计虚拟数字万用表基本要求：z设置电源开关：电源开时，数字万用表工作；电源关时，数字万用表不工作。
z设置数值显示屏：显示数字万用表测量的数据。
z设置档位选择旋钮：电阻档200、2K、20K、200K、20M五档；直流电流档200mV、2V、20V、200V、500V五档；交流电压档200V、500V两档；直流电流档2mA、20mA、200mA、10A四档。
z设置数值单位提示显示：档位选择正确时，提示单位。
z设置超量程显示及报警：电源开关关闭时，提示“电源关”；档位选择错误时，给出档位选择错误提示；数值超出档位值时，给出超出量程提示；同时给出报警信号。
z分单次测量、连续测量两种方式。
单次测量时，仅测量显示测量时刻的值；连续测量时，不断的进行测量和显示。
z设置产生电阻值、直流电压、交流电压、直流电流的虚拟信号源。
附加要求（选作）：在产生的虚拟信号源上叠加噪声，以复现现实世界真实信号的特点。
3 实验原理虚拟数字万用表的主要功能是对测量电路采集进来的数据进行处理和显示，整体是一个while循环，当电源打开且按下单次测量或多次测量按钮时，万用表工作，内部分为数据选择、数据判断、数据显示三部分。
z数据选择：是一个case结构，数据流旋钮的不同位置通过不同的数据通道。
z数据判断：由两个case结构嵌套而成，外层的case针对不同的档位判断是否超出量程；内层的case当数值在范围内时开通数据通道，反之关闭数据通道，给出错误提示。
z数据显示：由一个字符串显示变量、一个布尔显示变量、一个双精度浮点显示变量组成。
4 实验步骤4.1前面板设计图1是前面板的总体视图，分为信号源和数字万用表两个显示区。
图1 虚拟万用表前面板视图1、完成信号源的设计采用前面板“转盘”控件，在其上点击鼠标右键，选择“属性”——“外观”，通过修改标签，可以设置该控件的名称；选择“标尺”，设置“刻度范围”，可以设置该控件的数据范围，最终达到图1的显示效果。
虚拟仪器实训总结(共10篇)：实训虚拟仪器labview实训总结labview实验报告总结实训总结万能版篇一：LabVIEW实验感想LabVIEW实验学习感想labVIEW的学习除了老师在课堂上和我们讲的内容之外，我们还在实验室里亲自用LabVIEW软件区实现一些老师所安排的编程任务。
其中我们需要做虚拟万用表，虚拟示波器，信号分析与处理，动态称重的设计这四个实验，在做这些实验的过程中，我们更加进一步的了解到了LabVIEW的各种特性和功能，让我们对这门课程有了更加深刻的理解。
这门课的实验，总的来说并不是很难，LabVIEW是一种用图标代替文本行创建应用程序的图形化编程语言，在实验过程中，我们主要的难点就是在找各个图标的位置。
这是建立在你对这门课，这个软件有一定的了解的基础上的，了解了这个软件的基础内容后，我们便可以在前面板和后面板进行一定内容的操作。
总的来说，LabVIEW这个软件的操作性很好，让初学者比较容易入手，不需要记忆太多的算法和语句，只需要了解各个图标的具体作用，并能够在操作中更多的了解一些使用软件时的注意事项，我们就可以操作这个软件了。
而在实验中我经常遇到的问题无非就是找不到图标，还有图标的一些属性的设置，不过在看书和多次尝试后，也能够做出正确的选择和答案。
通过这一学期的学习，我主要了解到对LabVIEW软件及虚拟仪器的理解以下几方面的内容： 1、一开始老师通过关于此课程的基础概念讲解是我了解了使用labview开发平台编制的程序成为虚拟仪器程序，简称为VI。
VI 包括三部门：程序前面板、框图程序和图标/连接器。
每一个程序前面板都对应这一段框图程序。
框图程序用labview图形编程语言编写，可以把它理解成传统程序的源代码。
框图程序由端口、节点、图框和连线构成。
其中端口被用来同程序前面的控制和显示传递数据，节点被用来实现函数和功能调用，框图被用来实现结构化程序控制命令，而连线代表程序执行过程中的数据流，定义了框图内的数据流动方向。
虚拟仪器L a b V I E W实验报告(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--现代仪器设计LabVIEW实验报告实验内容：1.熟悉LabView软件操作方法2.了解LabView的一般编程方法3.虚拟信号发生器制作1.熟悉LabView软件操作方法虚拟仪器（virtual instrumention）是基于计算机的仪器。
虚拟仪器主要是将仪器装入计算机。
以通用的计算机硬件及操作系统为依托，实现各种仪器功能。
虚拟仪器的研究中涉及的基理论主要有计算机数据采集和数字信号处理。
目前在这一领域内，使用较为广泛的计算机语言是美国NI公司的LabVIEW。
LabVIEW（Laboratory Virtual instrument Engineering）是一种图形化的编程语言，它广泛地被工业界、学术界和研究实验室所接受，视为一个标准的数据采集和仪器控制软件。
利用它可以方便地建立自己的虚拟仪器，其图形化的界面使得编程及使用过程基本上不写程序代码，取而代之的是流程图。
前面板的设计需用控制模板。
控制模板（Control Palette）用来给前面板设置各种所需的输出显示对象和输入控制对象。
每个图标代表一类子模板。
可以在前面板的空白处，点击鼠标右键，以弹出控制模板。
程序框图的设计需用功能模板。
功能模板(Functions Palette)是创建流程图程序的工具，只有打开了流程图程序窗口，才能出现功能模板。
功能模板该模板上的每一个顶层图标都表示一个子模板。
可以点击“窗口”—“显示程序框图”打开，也可以在流程图程序窗口的空白处点击鼠标右键以弹出功能模板。
流程图上的每一个对象都带有自己的连线端子，连线将构成对象之间的数据通道。
不是几何意义上的连线，因此并非任意两个端子间都可连线，连线类似于普通程序中的赋值。
数据单向流动，从源端口向一个或多个目的端口流动。
不同的线型代表不同的数据类型。
（一）实训目的这两周进行软件实训，运用LabVIEW驱动硬件。
使学生对LabVIEW软件能熟练使用。
（二）实训的意义通过实习，可以使我们熟悉具体操作流程，增强感性认识，并可从中进一步了解、巩固与深化已经学过的理论和方法，提高发现问题、分析问题以及解决问题的能力。
（三）实训内容LabVIEW(Laboratory Virtual Instrument Engineering Workbench)是一种用图令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定了VI及函数的执行顺序。
VI指虚拟仪器，是LabVIEW的程序模块。
LabVIEW提供很多外观与传统仪器（如示波器、万用表）类似的控件，可用来方便地创建用户界面。
用户界面在LabVIEW中被称为前面板。
前面板创建完毕后，便可使用图形化的函数添加源代码来控制前面板上的对象。
在程序框图上添加图形化代码，即G代码或程序框图代码。
因此又被称作程序框图代码。
（四）实训步骤在第一周中，我们对软件进行熟悉。
根据我们之前在网上查的资料和LabVIEW自带的帮助学会运用LabVIEW。
做我们从图书馆借到的书上的例子或软件上自带的范例来练手。
在第一周，我根据书上和软件上的范例熟悉各个程序模块的作用。
用它连接了各种仪器进行实验观察。
并根据例子做了几个实验。
以下是我在第一周做的各种东西。
显示信号波形、信号波形开始由于波形变化速度太快，增加一个延时信号控件声音波形添加声音采集控件添加示波器添加停止控件将需要循环的控件圈起来圈起后效果添加或控件添加声音采集控件连好线启动后效果在第一周结束时，老师让我们自己选择用LabVIEW驱动一种电脑硬件，例如鼠标，声卡，串口等。
我决定做关于声卡的驱动。
从数据采集的角度来看，声卡是一种音频范围内的数据采集卡，是计算机与外部的模拟量环境联系的重要途径。
声卡的主要功能包括录制与播放、编辑和处理、MIDI接口三个部分。
（软件仿真性实验）班级：学号：学生姓名：实验题目：熟悉Labview的编程环境及基本操作实验一、实验目的1、学会LabVIEW的安装、启动和保存；2、熟悉软件的组成元素和基本操作；3、学会使用前面板和后面板进行创建VI程序；4、熟悉工具模板，控制模板，功能模板及基本逻辑运算，比较运算的使用。
1．熟悉VI的数据类型；2．掌握循环结构（For循环、While循环）、事件结构和条件结构的编程；3．学习并掌握如何创建、使用数组、簇函数的功能和应用，掌握它们的区别以及相应操作。
二、实验器材装有LabVIEW的系统三、实验原理说明While 循环和For循环在函数（Function）的结构（Structures）选项板中可以找到。
创建循环的具体方法是，选择该循环后，先在欲放入循环内执行的对象左上方单击，然后按下鼠标，拖曳出一个矩形框包围执行对象。
释放鼠标时就创建了一个指定大小和位置的循环。
While 循环可以反复执行循环体的程序，直至到达某个边界条件。
它类似于普通编程语言中的Do 循环和Repeat-Until 循环。
While 循环的框图是一个大小可变的方框，用于执行框中的程序，直到条件端子接收到的布尔值为FALSE。
字符串、数组和簇是LabVIEW中的三种数据类型。
字符串是可显示的或不可显示的ASCII字符序列。
字符串有4种显示类型：正常显示、”\”代码显示、密码显示、十六进制显示。
LabVIEW的字符串子选板中有多个字符串处理函数。
数组是相同类型数据的组合。
一个数组可以是一维、二维或者多维，每一维最多可有231-1个元素。
可以通过数组索引访问数组的每个元素，索引的范围是0到n–1（其中n是数组中元素的个数）。
创建数组有两种方法：前面板上创建和程序框图上创建。
LabVIEW的数组函数子选板中有多个数组函数。
编程的主要目的是为了实现用户的某种功能，用户通过用鼠标、键盘、程序内部等触发某种程序动作，从而达到某种结果，这些操作都被称作为事件，LabVIEW中相应这些事件最常用的结构就是“事件结构”。
虚拟仪器实验报告一、实验目的本次虚拟仪器实验的主要目的是深入了解和掌握虚拟仪器技术的基本原理和应用方法，通过实际操作和实验数据的分析，提高对虚拟仪器系统的设计、开发和调试能力。
二、实验设备与环境1、计算机：配置满足虚拟仪器软件运行要求的个人计算机。
2、虚拟仪器软件：LabVIEW 或其他相关软件。
3、数据采集卡：用于采集外部物理量信号。
4、传感器：如温度传感器、压力传感器等。
三、实验原理虚拟仪器是一种基于计算机的测量和控制系统，它将传统仪器的硬件功能通过软件来实现。
通过将传感器采集到的物理信号转换为电信号，再经过数据采集卡传输到计算机中，利用虚拟仪器软件进行数据处理、分析和显示。
虚拟仪器的核心是软件，通过图形化编程环境，用户可以方便地构建自己的测量和控制程序。
这种图形化编程方式类似于流程图，通过连接不同的功能模块来实现特定的功能。
四、实验内容与步骤1、搭建虚拟仪器系统安装和配置虚拟仪器软件。
连接数据采集卡和传感器。
2、设计虚拟仪器程序创建新的项目和程序框图。
选择合适的函数和控件来实现数据采集、处理和显示。
3、数据采集与处理设定采集参数，如采样频率、通道数等。
启动采集，获取传感器的实时数据。
4、数据分析与显示对采集到的数据进行滤波、平滑等处理。
以图表、数值等形式显示处理后的数据。
五、实验结果与分析1、温度测量实验采集到的温度数据呈现出一定的变化趋势。
分析数据的稳定性和准确性，发现存在一定的误差。
可能的误差原因包括传感器精度、环境干扰等。
2、压力测量实验压力数据的变化与预期相符。
通过对比不同压力下的数据，验证了系统的测量性能。
六、实验中遇到的问题及解决方法1、数据采集不稳定检查连接线路是否松动，重新连接后问题解决。
2、程序运行出错仔细检查程序框图中的逻辑错误，修改后程序正常运行。
七、实验总结与体会通过本次虚拟仪器实验，我深刻体会到了虚拟仪器技术的强大功能和灵活性。
它不仅能够大大降低仪器的成本，还能够根据实际需求快速定制测量和控制系统。
虚拟仪器实验报告实验五一、实验目的本次虚拟仪器实验的目的是深入了解和掌握虚拟仪器在数据采集、处理与分析方面的应用，通过实际操作和实验，提高对虚拟仪器技术的理解和运用能力。
二、实验设备与环境1、计算机：配置满足虚拟仪器软件运行要求。
2、虚拟仪器软件：如 LabVIEW 等。
3、数据采集卡：用于采集外部物理量信号。
三、实验原理虚拟仪器是基于计算机的仪器系统，它将计算机硬件资源与仪器测量、控制功能结合在一起。
通过软件编程，实现对数据的采集、处理、分析和显示。
在本次实验中，主要利用数据采集卡采集外部信号，然后在虚拟仪器软件中进行处理和分析。
四、实验步骤1、硬件连接将数据采集卡正确安装到计算机上，并连接外部传感器或信号源，确保连接稳定可靠。
2、软件设置打开虚拟仪器软件，进行数据采集卡的配置，包括采样频率、通道选择、量程设置等。
3、程序编写使用图形化编程语言，编写数据采集、处理和分析的程序。
例如，实现数据的实时采集、滤波处理、频谱分析等功能。
4、运行程序编译并运行编写好的程序，观察采集到的数据和处理结果。
5、数据分析对采集到的数据进行分析，评估数据的准确性和可靠性，查找可能存在的问题。
五、实验结果与分析1、数据采集结果成功采集到了外部信号，数据的幅度、频率等特征与预期相符。
2、滤波处理效果通过低通、高通或带通滤波，有效地去除了噪声和干扰，使信号更加清晰。
3、频谱分析结果对采集到的周期性信号进行频谱分析，准确地得到了信号的频率成分和幅值分布。
分析实验结果时，发现了一些问题。
例如，在某些情况下，采集到的数据存在一定的误差，可能是由于传感器精度、信号干扰或采样频率设置不当等原因引起的。
针对这些问题，进行了进一步的调试和改进。
六、实验中遇到的问题及解决方法1、数据采集不稳定解决方法：检查硬件连接，确保接触良好；调整采样频率和缓冲区大小。
2、程序运行出错解决方法：仔细检查程序代码，查找语法错误和逻辑错误；参考软件的帮助文档和示例程序。
labview虚拟仪器实验报告LabVIEW虚拟仪器实验报告实验目的：本实验旨在通过LabVIEW虚拟仪器软件进行实验，以探究其在科学研究和工程实践中的应用，以及对实验数据的采集、分析和处理能力。
实验仪器：LabVIEW虚拟仪器软件实验内容：1. 创建虚拟仪器界面：通过LabVIEW软件，创建一个简单的虚拟仪器界面，包括数据采集、实时显示和控制功能。
2. 数据采集与分析：利用LabVIEW软件进行数据采集，并对采集到的数据进行分析和处理，包括统计分析、波形显示等功能。
3. 信号发生器与示波器模拟：通过LabVIEW软件模拟信号发生器和示波器的功能，实现信号的生成和观测。
实验步骤：1. 打开LabVIEW软件，创建一个新的虚拟仪器界面。
2. 添加数据采集模块，并设置采集参数和采集通道。
3. 运行虚拟仪器界面，观察数据采集情况，并进行实时显示。
4. 对采集到的数据进行分析，包括统计分析和波形显示。
5. 模拟信号发生器和示波器的功能，生成不同类型的信号并进行观测。
实验结果：通过LabVIEW虚拟仪器软件，我们成功创建了一个简单的虚拟仪器界面，并实现了数据采集、分析和处理的功能。
我们还成功模拟了信号发生器和示波器的功能，实现了信号的生成和观测。
这些结果表明，LabVIEW虚拟仪器软件具有强大的数据采集和处理能力，可以广泛应用于科学研究和工程实践中。
结论：LabVIEW虚拟仪器软件作为一种强大的实验工具，具有广泛的应用前景。
它不仅可以帮助科研人员进行数据采集和分析，还可以帮助工程师进行系统监测和控制。
因此，我们应该充分发挥LabVIEW虚拟仪器软件的优势，推动其在科学研究和工程实践中的应用。
一、实验目的1. 了解虚拟仪器的概念和组成；2. 掌握虚拟仪器的应用领域；3. 熟悉虚拟仪器仿真软件的使用方法；4. 通过虚拟仪器仿真实验，验证相关理论，提高实验操作能力。
二、实验原理虚拟仪器（Virtual Instrumentation）是一种基于计算机技术的仪器，通过计算机软件实现对传统仪器的功能模拟，实现数据采集、处理、分析和显示等功能。
虚拟仪器仿真实验利用虚拟仪器技术，模拟真实实验环境，使实验过程更加直观、高效。
三、实验仪器与软件1. 实验仪器：计算机、虚拟仪器仿真软件（如LabVIEW、MATLAB等）2. 实验软件：虚拟仪器仿真软件（如LabVIEW、MATLAB等）四、实验内容1. 虚拟信号发生器实验（1）熟悉虚拟信号发生器软件界面；（2）设置信号发生器参数，如频率、幅度、波形等；（3）观察信号发生器输出信号；（4）分析信号特性。
2. 虚拟示波器实验（1）熟悉虚拟示波器软件界面；（2）设置示波器参数，如时间基、垂直基等；（3）观察示波器显示信号；（4）分析信号特性。
3. 虚拟信号分析仪实验（1）熟悉虚拟信号分析仪软件界面；（2）设置信号分析仪参数，如频谱分析、时域分析等；（3）观察信号分析仪输出结果；（4）分析信号特性。
4. 虚拟仪器编程实验（1）熟悉虚拟仪器编程环境；（2）编写虚拟仪器程序，实现信号发生、采集、处理、显示等功能；（3）运行程序，观察实验结果；（4）分析程序性能。
五、实验步骤1. 打开虚拟仪器仿真软件，创建新项目；2. 根据实验内容，选择相应的虚拟仪器模块；3. 设置模块参数，如频率、幅度、波形等；4. 运行程序，观察实验结果；5. 分析实验结果，验证理论；6. 修改参数，观察实验结果变化；7. 记录实验数据，撰写实验报告。
六、实验结果与分析1. 虚拟信号发生器实验（1）设置信号发生器频率为1kHz，幅度为1V，波形为正弦波；（2）观察信号发生器输出信号，验证正弦波特性；（3）改变频率和幅度，观察信号变化。
攀枝花学院电工电子实验中心电工电子实验报告册实验课程虚拟仪器实验专业班级2010级测控技术与仪器学生姓名学生学号指导教师2013 年 3 月22 日目录目录实验一LabVIEW编程环境及初步操作 (1)实验二LabVIEW程序结构（1） (4)实验三LabVIEW程序结构（2） (6)实验四LabVIEW字符串、数组和簇 (8)实验五LabVIEW变量和文件操作 (11)实验六LabVIEW图形显示 (15)实验七LabVIEW数据采集与信号处理 (18)实验时间实验台号指导教师同组学生实验一LabVIEW编程环境及初步操作一、实验目的1. 熟悉LabVIEW的编程环境，逐步掌握基本使用方法；2. 熟悉创建、调试、调用VI的基本步骤和方法；3. 掌握LabVIEW软件安装方法。
二、实验仪器和设备计算机（安装有LabVIEW软件）三、实验原理安装LabVIEW软件，认识具体的安装步骤，注意安装细节和注册技巧。
LabVIEW的基本编程环境，包括启动界面，前面板，程序框图，图标/连线板、菜单、工具栏、三大操作选板（工具选板，控件选板，函数选板）等。
在编程环境中可以创建、调试和调用VI，完成虚拟仪器的设计。
四、实验内容与步骤1. 认识LabVIEW的基本编程环境，包括启动界面，前面板，程序框图，图标/连线板。
2. 打开LabVIEW三大操作选板（工具选板，控件选板，函数选板），逐个认识各选板的组成内容。
3. 认识LabVIEW的菜单和工具栏，熟悉基本功能和使用方法。
4. 创建VI以教材《虚拟仪器技术分析与设计》（张重雄，电子工业出版社）为参考，按照虚拟仪器创建步骤，模仿创建一个简单的VI。
创建过程中逐步加强对LabVIEW编程环境的熟悉。
5. 调试VI利用虚拟仪器一般的调试步骤：运行、清除语法错误、高亮显示、单步执行、探针和断电工具使用等，理解调试基本方法。
6. 创建和调用子VI。
学习编辑子VI图标并进行连线板设计。
题目名称：模拟万用表设计题目：模拟万用表1.引言LabVIEW是美国国家仪器公司（NationalInstrument,NI）推出的一门图形化编程念中的主角。
它结合了图形化编程方式的高性能与灵活性，以及专为测试测量与自动化控制应用设计的高端性能与配置功能，能为数据采集、仪器控制、测量分析与数据显示等各种应用提供必要的开发工具。
虚拟仪器和传统仪器的差异很大，具有很强的优势。
独立的传统仪器，例如示波器和波形发生器，性能强大，但是价格昂贵，且被厂家限定了功能，只能完成一件或几件具体的工作，因此，用户通常都不能够对其加以扩展或自定义其功能。
仪器的旋钮和开关、内置电路及用户所能使用的功能对这台仪器来说都是固定的。
另外，开发这些仪器还必须要用专门的技术和高成本的元部件，从而使它们身价颇高且很不容易更新。
基于PC机的虚拟仪器系统，诞生以来就充分利用了现成即用的PC机所带来的最新科技。
这些科技和性能上的优势迅速缩短了独立的传统仪器和PC机之间的距离，包括功能强大的处理器（如Pentium4)、操作系统及微软Windows XP、NET技术和Apple Mac OSx。
除了融合诸多功能强大的特性，这些平台还为用户提供了简单的联网工具。
此外，传统仪器往往不便随身携带，而虚拟仪器可以在笔记本电脑上运行，充分体现了其便携特性。
需要经常变换应用项目和系统要求的工程师和科学家们需要有非常灵活的开发平台以便创建适合自己的解决方案。
可以使用虚拟仪器以满足特定的需要，因为有安装在PC机上的应用软件和一系列可选的插入式硬件，无需更换整套设备，即能完成新系统的开发。
LABVIEW有很多优点，尤其是在某些特殊领域其特点尤其突出。
测试测量：LABVIEW最初就是为测试测量而设计的，因而测试测量也就是现在LABVIEW最广泛的应用领域。
经过多年的发展，LABVIEW在测试测量领域获得了广泛的承认。
至今，大多数主流的测试仪器、数据采集设备都拥有专门的LabVIEW驱动程序，使用LabVIEW可以非常便捷的控制这些硬件设备。
虚拟仪器实验报告三一、实验目的：LabVIEW编程软件入门学习二、实验内容：学习LabVIEW的程序结构三、实验步骤：3.1顺序结构（Sequence Structure）3.2 For循环3.3 While循环3.4 Case结构3.5 事件结构（Event Structure）3.6 使能结构3.7 公式节点（Formula Node）3.8 跟着实例学—模拟温度采集监测系统三、实验总结：本次实验学习了LabVIEW的程序结构，通过做练习题和作业题熟练掌握了各种程序结构，并且通过认真思考，能够解决一些实际问题，个人觉得这个软件非常有用，学起来也充满了乐趣，在以后的学习中，我会更加努力的。
四、实验作业：1. 利用顺序结构和timing面板下的tick count VI，计算for循环1000000次所需要的时间。
本题用了顺序结构和timing面板下的tick count VI，计算了for循环1000000次所需要的时间。
第一帧计算循环所需时间，第二帧只要令N=100000000，设置循环次数，第三帧输出循环次数。
2. 用While循环和定时器，实现连续的温度采集监测。
3、利用顺序结构和循环结构写一个跑马灯，如下图所示，5个灯从左到右不停的轮流点亮，闪烁间隔由滑动条调节。
利用顺序结构，构成五个帧，第一帧一灯亮，第二帧二灯亮，直到第五帧五灯亮，WHILE循环控制灯的循环点亮，滑动杆控制灯亮的时间。
4. 求分数序列 前20项之和。
利用移位寄存器，将每次被除数和除数的和作为下一个分数的分子，被除数作为分母，再将每个分数加起来，输入到运算结果中。
5. 给出一百分制成绩，要求输出等级A ，B ，C ，D ，E 。
90分以上为A ，80～89 为B ，70～79为C ，60～69为D ，60分以下为E 。
把输入的成绩和划分等级的分数线进行比较，分出各个等级，采用了具有5 个分支的条件结构进行等级的输出。
,...813,58,35,23,126. 利用事件结构实现在数字输入控件中，每当用户按下一个数字后，累加值就将新数字累加上去。
虚拟仪器实验报告一一、实验目的：LabVIEW编程软件入门学习二、实验内容：LabVIEW 基础学习1、熟悉LabVIEW编程环境、操作模板、LabVIEW帮助。
2、熟悉编写VI的过程及常用操作，如常用控件的添加、转换、删除，对象连线及运行、调试VI。
3、子VI的创建：创建和编辑图标、建立连接器。
4、VI的编辑技术及调试技术。
三、实验步骤：启动LabVIEW，创建VI程序，在前面板（用户界面）和后面板（程序框图）中进行试验三、实验总结：第一次接触LabVIEW这个软件，感觉不难，只要自己有耐心，去寻找所需要的控件，所有问题都迎刃而解，第一次实验主要是熟悉该软件，个人觉得比较有意思，比较喜欢，通过这次实验也学到了很多东西，相信在以后的学习中会有更多的收获，我也会更加努力的。
四、实验作业：2. 新建2个子VI，再建立一个新VI，再调用2个子VI。
3.在前面板建立9个“数值显示控件”，并将其排列成三行三列的整齐图形。
4.创建一个数值控件，将其数据类型分别改为双精度浮点复数、单精度浮点数和定点数据类型。
7.修改方法：单击鼠标右键，选择表示法，选择相应的数据类型。
8.9.创建一个数值显示控件，将其改为数值输入控件，并关闭“显示为图标”菜单项，改变其显示方式。
10.11.12.列举布尔输入控件的机械动作并对其进行说明。
第一排：1.单击控件时改变控件值，该值保持到下一次按下控件为止，与程序读取控件值的次数无关2.单击再释放时改变控件值，该值保持到下一次释放操作为止，与程序读取控件的次数无关3.单击时改变控件值，该值保持到释放控件为止，与程序读取控件的次数无关第二排：4.在单击时锁定控件值，该值保持到释放控件为止，程序读取后恢复至默认值，不管是否处于按下的状态5.在释放时锁定控件，该值保持到程序读取为止，程序读取后恢复至默认值6.在单击时锁定控件值，该值保持到释放以后再被程序读取为止13.列举LabVIEW中各数据类型并写出其特征颜色。
最新虚拟仪器实验报告实验1实验目的：本实验旨在通过使用最新的虚拟仪器技术，加深对现代测量和控制系统原理的理解。
通过实验，学生将学习如何利用虚拟仪器进行数据采集、信号处理和分析，以及如何编写相应的实验报告。
实验设备和软件：1. 虚拟仪器软件（如LabVIEW、MATLAB等）2. 计算机3. 相关传感器（温度、压力、声音等，根据实验内容确定）4. 数据采集卡（如果软件需要）实验步骤：1. 确定实验目标和所需测量的物理量。
2. 选择合适的传感器，并根据传感器的技术规格设置虚拟仪器软件。
3. 连接传感器至数据采集卡，并确保计算机能够识别并正确配置。
4. 打开虚拟仪器软件，创建用户界面，设置数据采集参数（如采样率、数据长度等）。
5. 启动数据采集，记录实验数据。
6. 对采集到的数据进行初步分析，如绘制波形图、计算统计参数等。
7. 根据实验目的，进行进一步的数据处理和分析，如滤波、频谱分析等。
8. 撰写实验报告，包括实验目的、设备和软件、步骤、结果及分析、结论和建议。
实验结果：在本实验中，我们成功地使用虚拟仪器软件采集并分析了预定的物理量数据。
通过对比不同采样率和数据处理方法对结果的影响，我们得出了以下结论：- 采样率的提高可以更准确地捕捉信号的瞬态变化，但也会增加数据量和处理时间。
- 适当的滤波处理可以有效去除噪声，提高信号的信噪比。
- 频谱分析揭示了信号的频率成分，有助于识别和分离信号中的有用信息。
实验结论：本次实验表明，虚拟仪器技术是一种强大的工具，它能够提供灵活、高效的数据采集和分析解决方案。
通过合理配置和使用虚拟仪器，我们可以对各种物理量进行精确测量和深入分析，为科学研究和工程应用提供有力支持。
未来的工作中，我们将进一步探索虚拟仪器的高级功能，以满足更复杂的实验需求。
labview虚拟仪器实验报告LabVIEW虚拟仪器实验报告引言虚拟仪器技术是一种基于计算机软件和硬件的测量与控制技术，它利用计算机的强大处理能力和友好的用户界面，将传统的仪器功能模拟成软件的形式。
LabVIEW作为一种流行的虚拟仪器开发平台，被广泛应用于各个领域的实验研究中。
本文将介绍一项基于LabVIEW的虚拟仪器实验，并探讨其在实验教学中的应用。
实验目的本实验的目的是设计一个基于LabVIEW的虚拟仪器，用于测量和控制电路中的电流、电压和电阻。
通过这个实验，我们旨在掌握虚拟仪器的基本原理和使用方法，并培养实验设计和数据分析的能力。
实验原理LabVIEW是一种图形化编程语言，它采用数据流图的形式表示程序的执行过程。
在本实验中，我们将使用LabVIEW的图形化编程环境，通过拖拽和连接各种函数模块，构建一个完整的虚拟仪器。
实验步骤1. 搭建实验电路：根据实验要求，搭建一个简单的电路，包括电流表、电压表和电阻。
将电路与计算机连接。
2. 打开LabVIEW：在计算机上打开LabVIEW软件，并创建一个新的虚拟仪器项目。
3. 设计用户界面：通过拖拽和连接各种控件和指示器，设计一个直观友好的用户界面。
可以添加按钮、滑动条、图表等元素，以实现对电路的测量和控制。
4. 编写程序：利用LabVIEW提供的函数模块，编写程序来实现对电路的测量和控制功能。
可以使用模拟输入输出、数据采集、信号处理等模块，实现对电流、电压和电阻的测量和计算。
5. 调试和测试：完成程序编写后，进行调试和测试。
通过模拟输入信号，验证程序的正确性和稳定性。
如果有问题，可以通过修改程序或调整参数来进行优化。
实验结果与分析通过实验，我们成功地设计并实现了一个基于LabVIEW的虚拟仪器。
通过该虚拟仪器，我们可以实时测量和控制电路中的电流、电压和电阻。
实验结果表明，该虚拟仪器具有较高的测量精度和稳定性，可以满足实际应用的需求。
实验教学应用虚拟仪器技术在实验教学中具有重要的应用价值。
实验一虚拟万用表的实现
1，实验目的
（1）学习Labview编程语言的开发环境。
（2）了解前面板对象的调用、设置以及编程。
（3）了解框图程序的常用节点。
2，主要功能
（1）设置电源开关：电源开时，数字万用表工作；电源关时，数字万用表不工作。
（2）设置数值显示屏：显示数字万用表测量的数据。
（3）设置档位选择旋钮：电阻档200、2K、20K、200K、20M五档；直流电流档200mV、2V、20V、200V、500V五档；交流电压档200V、500V两档；直流电流档2mA、20mA、200mA、10A四档。
（4）设置数值单位提示显示：档位选择正确时，提示单位。
（5）超量程显示及报警：电源开关关闭时，提示电源关；档位选择错误时，给出档位选择错误提示；数值超出档位值时，给出超出量程提示；同时给出报警信号。
（6）分单次测量、连续测量两种方式。
单次测量时，仅测量显示测量时刻的值；连续测量时，不停的进行测量显示
（7）设置产生电阻值、直流电压、交流电压、直流电流的虚拟信号源。
（8）附加要求（选作）：在产生的虚拟信号源上叠加噪声，以复现现实世界真实信号的特点。
3，程序流程图
4，前面板以及程序框图
5，实验步骤
（1）设计前面板及程序框图。
（2）运行，打开万用表开关，选择档位和测量方式（单次、多次），改变信号源，观察测量结果。
（3）测量结束，按停止按钮。
6，对实验的建议
（1）与实际万用表比较，进行校正。
（2）加入滤波功能。
