脱碳的几种方法的优缺点和比较..

  • 格式：doc
  • 大小：259.00 KB
  • 文档页数：12

低温甲醇洗法工艺与液氮洗工艺结合一起用，因为低温甲醇洗装置已用作下游一氧化碳脱除工段的预冷阶段。

不用再进行脱硫。

1. 低温甲醇洗低温甲醇洗是基于物理吸收的气体净化方法。

该法是用甲醇同时或分段脱除2H S 、2CO 和各种有机硫，HCN 、22C H 、3C 、及4C 以上的气态烃，水蒸气等，可以达到很高的净化度。

气体中的总硫可脱至，二氧化碳可脱至＜30.2/mg m （标），2CO 可脱至10～20 3/ml m 。

甲醇对2H 、2N 、CO 的溶解度相当小，而且在溶液减压闪蒸过程中优先解吸，于是可通过分级闪蒸来回收，使气体在净化过程中有效成分的损失减至最少。

低温甲醇洗较适合于由含硫渣油或煤部分氧化法制合成气的脱硫和脱碳。

原理：低温甲醇洗是基于物理吸收的气体净化法。

该法事用甲醇同时或分段脱出硫化氢、二氧化碳和各种有机硫，氰化物、烯烃、碳三及碳四以上的气态烃，水蒸气等，可以达到很高的净化度。

主要设备：甲醇洗的洗涤塔、再生塔、浓缩塔、精馏塔内部都用带浮阀的塔板，根据流量大小选用双溢流或单溢流。

甲醇泵都是单端面离心泵，以防甲醇泄露。

低温甲醇洗所用的换热器很多，面积很大，一般都为缠绕式。

深度冷冻设备用釜式。

冷却器使用列管式。

煮沸器则用热虹吸式。

低温甲醇洗设备内部不涂防腐涂料，也不用缓蚀剂，腐蚀不严重。

工艺特点：（1）甲醇廉价。

（2）硫化氢和二氧化碳在甲醇中的溶解度高，溶剂循环量低，导致电能、蒸汽、冷却水的耗量低。

（3）甲醇溶液不仅能能脱除硫化氢、二氧化碳还能脱除其他有机硫和杂质。

（4）可以选择性脱除硫化氢，是变换气中硫化氢浓缩成高浓度的，便于硫磺回收。

（5）获得的净化气纯度高，并绝对干燥。

（6）低温甲醇洗法工艺与液氮洗工艺结合一起用，特别经济，因为低温甲醇洗装置已用作下游一氧化碳脱除工段的预冷阶段。

不用再进行脱硫。

（7）过剩的只含很少硫化物的二氧化碳可放空，不存在环保问题。

低温甲醇洗的优缺点优点（1）甲醇在低温高压下，对2CO ，2H S ，COS 有极大的溶解度。

（2）有较强的选择性。

（3）虽然甲醇的沸点较低，但在低温下的平衡蒸汽压仍很小，因此溶剂损失小。

（4）化学稳定性和热稳定性好，在吸收过程中不起泡，能与水互溶，可利用它来干燥原料气。

（5）粘度小。

（6）腐蚀性小，不需要特殊防腐材料。

（7）消耗指标低，蒸汽为：250kg/t 3NH ，电力23 度/t 3NH .（8）甲醇价廉易得。

缺点（1）由于低温甲醇沉在低温下操作，因而对设备和管道的材质要求较高，在制造上也有一定的难度；（2）为了降低能耗，回收冷量，换热设备特别多，流程显得很复杂，投资费用较大；（3）尽管甲醇是一种低价、易得的溶剂，但有毒，给操作和维修带来一系列困难。

2. 低温液氮洗技术简介本技术是针对大型合成氨装置中与低温甲醇洗工序相配套的CO 等杂质脱除而开发的, 能够完成新装置的工艺设计以及现有装置的模拟分析、故障诊断、操作条件调优、过程和设备改造方案等方面工作。

利用此技术已对多套新装置的工艺设计工作以及现有大型合成氨操作条件调优、故障诊断、以及过程和设备改造任务, 得到较满意的结果, 经济蛀益显着。

适用范围现有合成氨装置液氮洗工序的工艺设计、生产调优、过程和设备改造, 扩产方案确定、节能改造等工作。

液氮洗净化系统的主要设备有：分子筛吸附器、多流股板翅式换热器、减压阀、闪蒸罐和精馏塔。

为减少冷量损失，低温设备装在冷箱内。

甲醇洗后的粗原料气首先进入分子筛吸附器的一组，将原料气中二氧化碳、水、甲醇等杂志最终除去后进入冷却换热，冷却后气体从底部进入氮洗塔，被由上而下的液氮洗涤，气体所含一氧化碳和甲烷等杂质被液氮溶解。

精制气从氮洗塔顶部出来，经换入后用比例调节方式对其粗配氮，然后进入换热器加热到一定温度后分为两路：一路去甲醇洗工段，经换热器回收冷量后返回液氮洗工序；另一路则经换热器复热后，与从甲醇洗工序回来的另一路回合，经细配氮得到氢氮物质的合成气，从往合成工序压缩机。

液氮洗工艺虽其优点突出, 但它必须有空分与其配套, 加之其设备制造难度大、投资高亦是不容忽视的。

选用液氮洗后, CO 馏分也不是非得回收才经济, 需与高温变换置于一体进行综合考虑。

3. 聚乙二醇二甲醚法（NHD ）中国南京化学工业集团公司研究院对各种溶剂进行了筛选，得出用于脱硫脱碳的聚乙二醇二甲醚较佳溶剂组分。

命名为NHD 溶剂，并成功地用于以煤气化制得得合成气脱离脱碳的工业生产装置。

NHD 是一种优良的物理吸收溶剂, 溶剂的主要成分是聚乙二醇二甲醚的同系物,其沸点高,冰点低,蒸汽压低,对2H S 和2CO 及COS 等酸性气体有很强的选择吸收性能,脱除二氧化碳效率在物理吸收法中较高。

在物理吸收法中,由于2CO 在溶剂中的溶解服从亨利定律,因此仅适用于2CO 分压较高的条件。

聚乙二醇二甲醚溶剂有如下特点：（1） 溶剂对二氧化碳，硫化氢等酸性气体吸收能力强。

（2） 溶剂的蒸汽压很低，挥发性小。

（3） 溶剂具有很好的化学和热稳定性，不氧化、不降解。

（4） 溶剂对碳钢等金属材料无腐蚀性。

（5） 溶剂本身不起泡，具有选择性吸收硫化氢的特性，并可以吸收有机硫。

（6） 溶剂具有吸水性，可以干燥气体、无嗅、无毒。

4.变压吸附法：基本原理：利用吸附剂对混合气中不同气体的吸附容量随压力的不同而有差异的特性，在吸附剂选择性吸附的条件下，加压吸附混合物中的易吸附组分，减压解吸这些组分而使吸附剂得以再生，以供下一个循环使用。

为了能使吸附分离法经济有效地实现，除吸附剂要有良好的吸附性能外，吸附剂的再生方法具有关键意义。

吸附剂的再生程度，决定产品的纯度，并影响吸附剂的吸附能力。

吸附剂的再生时间，决定吸附循环周期的长短，也决定吸附剂用量的多少。

选择合适的再生方法，对吸附分离法的工业化起着重要作用。

常用的减压解吸方法有降压、抽真空、冲洗、置换等，其目的都是为了降低吸附剂上被吸附组分的分压，使吸附剂得到再生。

变压吸附工艺通常有吸附，减压（包括顺放、逆放、冲洗、置换、真空等），升压等基本步骤组成。

二段法变压吸附脱碳技术,其主要特点是脱碳过程分2段进行。

第1段脱除大部分二氧化碳,将出口气中二氧化碳控制在8%～12% ,吸附结束后,通过多次均压步骤回收吸附塔中的氢氮气。

多次均压结束后,吸附塔解吸气中的二氧化碳含量平均大于93% ,其余为氢气、氮气、一氧化碳及甲烷。

由于第1 段出口气中二氧化碳控制在8%～12% ,与单段法变压吸附脱碳技术出口气中二氧化碳控制在0.2%相比较,吸附塔内有效气体少,二氧化碳分压高,自然降压解吸推动力大,解吸出的二氧化碳较多,有相当一部分二氧化碳无须依靠真空泵抽出,因此吨氨电耗较低。

第2段将第1段吸附塔出口气中的二氧化碳脱至0.2%以下,吸附结束后,通过多次均压步骤回收吸附塔中的氢氮气。

多次均压结束后,吸附塔内的气体通过降压进入中间缓冲罐,再返回到第1段吸附塔内加以回收。

因此,二段法变压吸附脱碳专利技术具有氢氮气损失小、吨氨电耗低的优势。

(1) 当吸附压力为0.8MPa时,氢气回收率为99.2%,氮气回收率为97%,一氧化碳回收率为96%,吨氨电耗约为55/kW h。

(2) 当吸附压力为1.6～2.0MPa时,氢气回收率为99.5%,氮气回收率为98% ,一氧化碳回收率为97%,吨氨电耗约为22/kW h。

投资比湿法脱碳低5%～20%(含变脱投资) 。

变压吸附脱碳技术与湿法脱碳相比具有运行费用低、装置可靠性高、维修量少、操作简单等优点,有效气体回收率高于湿法脱碳。

5. 醇烃化工艺针对双甲工艺存在的一些问题,湖南安淳公司把双甲工艺做了改进,即升级成为醇烃化精制工艺。

工艺原理及工艺流程醇烃化工艺就是醇醚化、醇烃化精制工艺。

第一步将双甲工艺中甲醇化催化剂更换成醇醚复合催化剂,使CO +2CO 与2H 反应生成甲醇,并随即水解为二甲醚,其反应式为:232CO H CH OH +=22323CO H CH OH H O +=+33222()CH OH CH O H O =+232224()CO H CH O H O +=+此过程称醇醚化,醇醚化副产物是醇醚混合物,醇醚化后CO +2CO 控制在0.2%～0.4%。

第二步将双甲工艺的甲烷化催化剂更换为烃化催化剂,使CO +2CO 与2H 反应生成低碳烃化物、低碳醇化物,低碳烃化物、低碳醇化物在水冷温度下可冷凝为液相,与气体分离,烃化后气体CO +2CO 可控制在10mL/m3左右。

烃化反应式为:2(22)2(21)n n n H nCO C H nH O +++=+2222n n nH nCO C H nH O +=+2(21)22(1)n n nH nCO C H OH n H O ++=+-22(22)2(31)2n n n H nCO C H OH nH O +++=+醇烃化工艺灵活性强,原料气中一氧化碳含量范围较宽,最高达8%,最低可至1%,既能产粗甲醇,又可产醚含量很高的醇醚混合物(只改变触媒种类) 。

醇烃化净化工艺特点“醇烃化工艺”中烃化流程与“双甲工艺”中甲烷化流程基本类似,烃化较甲烷化在工业生产中具有如下优点: ①脱除CO +2CO 的量低且稳定,并能较大幅度地提高联产甲醇的产量；②烃化生产烃类物质,高压常温下冷凝分离；③烃化操作温度较甲烷化低60～80C,烃化反应床层更易维持自热操作；④烃化催化剂活性温区宽,不易烧结、老化,使用寿命长；⑤烃化催化剂价格便宜；甲醇在烃化塔内无逆反应发生。

醇烃化可以省去甲醇化后的净醇工序由于甲醇蒸汽和二甲醚蒸汽进入对甲烷化催化剂的反应活性影响较大,以往的工艺方法是在甲醇化后加一个净醇岗位,采用软水喷啉吸收甲醇化岗位未分离掉的醇,稀醇水作为甲醇精馏工段的萃取水。

醇烃化精制,由于醇烃化工艺催化剂有产醇的功能,可以不设此岗位。

当然,甲醇及二甲醚蒸汽对氨合成催化剂同样有影响,我们将与处理新鲜补充气中的微量水和油的处理方式一样在氨合成岗位进行处理。

这种处理方式,无论采用何种流程,氨合成岗位均设有。

醇烃化精制有利于反应热平衡和反应转化率提高一般来说,甲烷化反应催化剂活性温度为260～340C︒。

醇烃化催化剂活性温度在200～250C︒。

由于醇烃化催化剂的反应温度较甲烷化催化剂反应温度低,从热力学原理上,低的反应温度有利于反应效率的提高,换言之,同样条件下,醇烃化出口的精制气微量较之甲烷化精制的出气微量将要低,热平衡的要求也低一些,外供热量也相对少一些。

同理也有利于外供热源的取得。

醇烃化工艺利于安全和环保甲烷化催化剂以镍为主组分,这里有一个反应式是甲烷化反应时,在100～150C︒时的反应,我们称之为羰基反应: 4()+= 4 (气) 剧毒Ni CO Ni CO对系统进行检修时,停车之前对甲烷化反应器进行降温时,需要进入的温度区,将生成羰基镍物质,本物质为神经类毒素,蒸汽对人体有很强的毒害作用。

合集下载

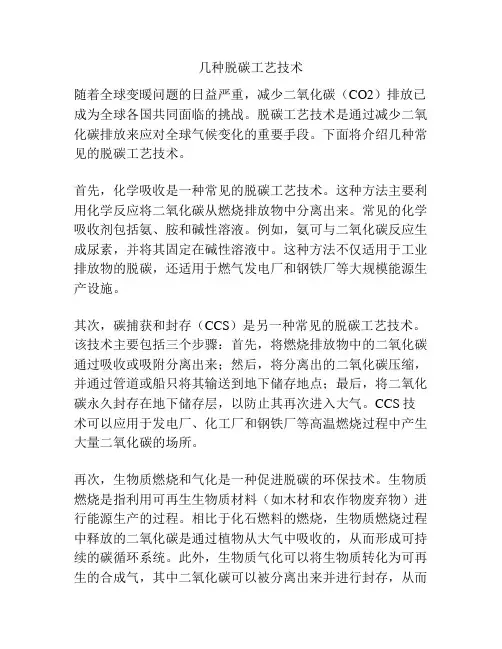

几种脱碳工艺技术

几种脱碳工艺技术

几种脱碳工艺技术随着全球变暖问题的日益严重，减少二氧化碳（CO2）排放已成为全球各国共同面临的挑战。

脱碳工艺技术是通过减少二氧化碳排放来应对全球气候变化的重要手段。

下面将介绍几种常见的脱碳工艺技术。

首先，化学吸收是一种常见的脱碳工艺技术。

这种方法主要利用化学反应将二氧化碳从燃烧排放物中分离出来。

常见的化学吸收剂包括氨、胺和碱性溶液。

例如，氨可与二氧化碳反应生成尿素，并将其固定在碱性溶液中。

这种方法不仅适用于工业排放物的脱碳，还适用于燃气发电厂和钢铁厂等大规模能源生产设施。

其次，碳捕获和封存（CCS）是另一种常见的脱碳工艺技术。

该技术主要包括三个步骤：首先，将燃烧排放物中的二氧化碳通过吸收或吸附分离出来；然后，将分离出的二氧化碳压缩，并通过管道或船只将其输送到地下储存地点；最后，将二氧化碳永久封存在地下储存层，以防止其再次进入大气。

CCS技术可以应用于发电厂、化工厂和钢铁厂等高温燃烧过程中产生大量二氧化碳的场所。

再次，生物质燃烧和气化是一种促进脱碳的环保技术。

生物质燃烧是指利用可再生生物质材料（如木材和农作物废弃物）进行能源生产的过程。

相比于化石燃料的燃烧，生物质燃烧过程中释放的二氧化碳是通过植物从大气中吸收的，从而形成可持续的碳循环系统。

此外，生物质气化可以将生物质转化为可再生的合成气，其中二氧化碳可以被分离出来并进行封存，从而减少二氧化碳排放。

最后，直接空气捕集和碳利用是一种新兴的脱碳工艺技术。

该技术通过将大气中的二氧化碳直接捕集，并将其分离和利用，以减少二氧化碳的排放。

其中一种常见的方法是将二氧化碳转化为石油和石化产品的原料。

此外，一些创新的碳利用技术还可以将二氧化碳转化为燃料、化学品和建筑材料等可商业化的产品。

总的来说，脱碳工艺技术在应对全球气候变化中起着至关重要的作用。

化学吸收、碳捕获和封存、生物质燃烧和气化，以及直接空气捕集和碳利用是几种常见的脱碳工艺技术。

随着科技的不断进步，这些技术有望在减少二氧化碳排放和保护地球环境方面发挥越来越重要的作用。

二氧化碳脱除方法的分析与比较

二氧化碳脱除方法的分析与比较

二氧化碳脱除方法的分析与讨论摘要：作为主要的温室气体，CO2减排问题引起全球范围的广泛关注。

本文阐述了燃煤烟气中二氧化碳脱除的多种方法。

研究了各种CO2的吸收方法，包括物理吸收法中的膜吸收法、吸附剂等，物化吸附法，还有化学吸收剂中的氨水、有机氨等吸收方法，并分析各种方法的特点及优缺点。

关键词：温室效应二氧化碳脱除1 引言近年来，越来越多的学者认为全球气候变暖和海平面上升是由CO2为主导因子的温室效应引发的[1-4]。

CO2的排放速度正随着人类利用能源速度的增长而迅速地增长，据政府间气候变化专门委员会（IPCC）预测，人类活动产生的CO2将从1997年的271亿t/a增长到2010？年的950亿t/a，而大气中CO2的体积分数也将从现有的360×10-6增长到2005？年的720×10-6 [5]。

温室效应的严重性迫使越来越多的国家和国际机构表示出对CO2排放问题的关切。

我国在CO2排放方面正面临着日益增加的巨大压力，预计2030年前后CO2排放问题有可能成为制约我国经济增长最主要的约束之一[6]。

2 物理法2.1物理溶剂吸收法[7]物理溶剂吸收法利用吸收剂对二氧化碳的溶解度与其它气体组份不同而进行分离。

常用的溶剂有水、甲醇、碳酸丙烯酯等。

（1）水洗法应用最早，具有流程简单、运行可靠、溶剂水廉价易得等优点，但其设备庞大、电耗高、产品纯度低并造成污染等特点，一般不采用。

（2）低温甲醇法应用较早，具有流程简单、运行可靠外，能耗比水洗法低，产品纯度较高，但是为获得吸收操作所需低温需设置制冷系统，设备材料需用低温钢材，因此装置投资较高。

（3）碳酸丙烯酯法（简称PC法）是近年来中小型氨厂常用脱碳和回收二氧化碳的方法。

它具有溶液无毒、浓溶液对碳钢腐蚀性小，能耗比甲醇法低等优点，缺点是PC溶剂循环量大，造成溶剂损耗大，操作费用较高。

2.2膜分离法膜分离法利用各种气体在薄膜材料中的渗透率不同来实现分离，用于二氧化碳分离的膜分离器有中空纤维管束和螺旋卷板式两种[7]。

天然气脱硫脱碳工艺综述

天然气脱硫脱碳工艺综述

天然气脱硫脱碳工艺综述天然气作为清洁能源的一种，被广泛应用于工业生产和居民生活中。

天然气中含有一定的硫化物和二氧化碳，这些物质对环境和人体健康都有一定的影响。

对天然气进行脱硫和脱碳处理是非常必要的。

天然气脱硫是指去除天然气中硫化物的过程，主要是为了减少对环境的污染和确保设备的安全运行。

目前常用的天然气脱硫工艺包括物理吸附法、化学吸收法和催化转化法等。

物理吸附法是利用一些介孔吸附剂，如活性炭、分子筛等，吸附天然气中的硫化物。

这种方法操作简单，但吸附剂使用寿命短，需要经常更换和再生，成本较高。

化学吸收法是通过在天然气中添加一些化学吸收剂，如酸性溶液或碱性溶液，使硫化物与吸收剂发生反应并形成可溶性的化合物，从而将硫化物从天然气中分离出来。

这种方法能够实现较高的脱硫效率，但需要处理大量的化学吸收剂，对环境产生一定的影响。

催化转化法是通过添加一些催化剂，在适当的温度和压力下，将硫化物氧化成二氧化硫，然后通过其他处理方法将二氧化硫去除。

这种方法能够实现高效的脱硫效果，但催化剂的选择和寿命是关键。

物理吸收法是利用一些溶剂，如胺溶液，将二氧化碳吸收到溶剂中，然后再通过改变温度和压力的条件，将二氧化碳从溶剂中分离出来。

这种方法操作简单，但需要大量的溶剂和能源，成本较高。

膜分离法是利用特殊的膜材料，通过渗透和扩散作用将二氧化碳从天然气中分离出来。

这种方法操作简单、能耗低，并且对环境污染小。

但膜分离技术的研究和应用还面临一些挑战，需要进一步改进和突破。

天然气脱硫脱碳工艺有多种方法可以选择，每种方法都有其优缺点。

针对不同的需求和条件，选择适合的脱硫脱碳工艺是十分重要的。

未来，还需要进一步研究和开发更加高效、环保的天然气脱硫脱碳技术。

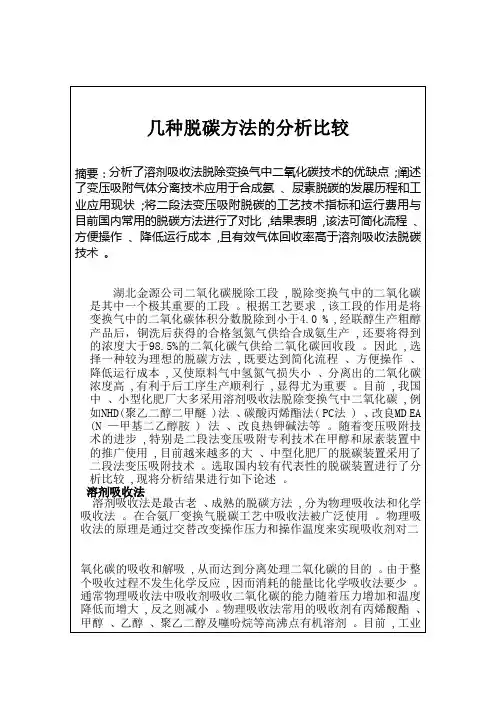

几种脱碳方法的分析比较

几种脱碳方法的分析比较

湖北金源公司二氧化碳脱除工段,脱除变换气中的二氧化碳是其中一个极其重要的工段 。根据工艺要求 ,该工段的作用是将变换气中的二氧化碳体积分数脱除到小于4.0% ,经联醇生产粗醇产品后，铜洗后获得的合格氢氮气供给合成氨生产 ,还要将得到的浓度大于98.5%的二氧化碳气供给二氧化碳回收段。因此 ,选择一种较为理想的脱碳方法 ,既要达到简化流程 、方便操作 、降低运行成本 ,又使原料气中氢氮气损失小 、分离出的二氧化碳浓度高 ,有利于后工序生产顺利行 ,显得尤为重要 。目前 ,我国中 、小型化肥厂大多采用溶剂吸收法脱除变换气中二氧化碳 ,例如NHD(聚乙二醇二甲醚 )法 、碳酸丙烯酯法( PC法 ) 、改良MD EA (N —甲基二乙醇胺 ) 法 、改良热钾碱法等 。随着变压吸附技术的进步 ,特别是二段法变压吸附专利技术在甲醇和尿素装置中的推广使用 ,目前越来越多的大 、中型化肥厂的脱碳装置采用了二段法变压吸附技术 。选取国内较有代表性的脱碳装置进行了分析比较,现将分析结果进行如下论述 。
H2回收率,φ/ %≥99. 598. 098. 099. 599. 5
N2回收率,φ/ %≥97≥96≥96≥98≥99
CO回收率,φ/ %≥96≥94≥94≥98≥98
净化气中CO2,φ/ %≤0. 2≤ 0. 2≤0.≥98. 5≥98. 5≥98.5≥98.5≥98.5
外供热能 。
针对化学吸收法存在的缺陷 ,人们相继研究开发出膜分离和变压吸附分离等新型脱碳方法 。20世纪60年代,在美国联合碳化物公司(UCC)首次采用变压吸附技术从含氢废气中提纯氢气获得成功后 ,国内外也先后开发出变压吸附提纯工业级一氧化碳 、变压吸附制富氧 、变压吸附制纯氮 、变压吸附提纯工业级二氧化碳以及变压吸附脱碳 (仅用于精制合成气 、生产液氨 )等技术 从20世纪70年代开始 ,人们一直希望将变压吸附技术应用于合成氨 、尿素生产中 ,从变换气中同时提纯二氧化碳和精制合成气 ,以代替传统的物理吸收法和化学吸收法 。20 世纪70 年代初期 ,美国空气产品和化学品公司就开始把变压吸附气体分离技术用于合成氨变换气 、尿素脱碳的研究 ,并分别于1979年和1988年申请了专利 。在该变压吸附尿素脱碳技术中 ,氢气回收率最高可达95% ,二氧化碳回收率大于94%。该技术已应用于500 t / d的合成氨 、尿素生产装置中 。除了美国空气产品和化学品公司外 ,英国IC I(英国帝国化学公司 )公司 、荷兰KTI公司以及日本东洋工程公司分别于20 世纪80年代开发出了应用于合成氨 、尿素生产装置中的变压吸附技术 ,并分别应用于450 t / d、600 t / d和550 t / d的合成氨 、尿素生产装置中 。但是 ,由于上述各大公司开发的变压吸附尿素脱碳技术 ,其精制的合成气中氢气回收率较低 ,最高只有95%左右 ,而且吨氨电耗比传统的物理吸收法和化学吸收法还高30% ～60% ,总体经济效益远不如传统的物理吸收法和化学吸收法 ,因此国外变压吸附尿素脱碳技术只停留在工业试验装置上 ,无法推广应用 。在国内 ,变压吸附脱碳技术的发展经历了下述3个阶段 。
