动态矩阵控制算法

g11=poly2tfd(12.8,[16.7,1],0,1);%POL Y2TFD Create transfer functions in 3 row representation将通用的传递函数模型转换为MPC传递函数模型% g = poly2tfd(num,den,delt,delay)% POL Y2TFD creates a MPC toolbox transfer function in following format:%g为对象MPC传递函数模型% g = [ b0 b1 b2 ... ] (numerator coefficients)% | a0 a1 a2 ... | (denominator coefficients)% [ delt delay 0 ... ] (only first 2 elements used in this row)%% Inputs:% num : Coefficients of the transfer function numerator.% den : Coefficients of the transfer function denominator.% delt : Sampling time. Can be 0 (for continuous-time system)% or > 0 (for discrete-time system). Default is 0.% delay : Pure time delay (dead time). Can be >= 0.% If omitted or empty, set to zero.% For discrete-time systems, enter as PERIODS of pure% delay (an integer). Otherwise enter in time units.g21=poly2tfd(6.6,[10.9,1],0,7);g12=poly2tfd(-18.9,[21.0,1],0,3);g22=poly2tfd(-19.4,[14.4,1],0,3);delt=3;ny=2;tfinal=90;model=tfd2step(tfinal,delt,ny,g11,g21,g12,g22)%对于这个例子,N=90/3=30figure(3)plot(model)%TFD2STEP Determines the step response model of a transfer function model.传递函数模型转换成阶跃响应模型% plant = tfd2step(tfinal, delt2, nout, g1)% plant = tfd2step(tfinal, delt2, nout, g1, ..., g25)% The transfer function model can be continuous or discrete.%% Inputs:% tfinal: truncation time for step response model.% delt2: desired sampling interval for step response model.% nout: output stability indicator. For stable systems, this% argument is set equal to number of outputs, ny.% For systems with one or more integrating outputs,% this argument is a column vector of length ny with% nout(i)=0 indicating an integrating output and% nout(i)=1 indicating a stable output.% g1, g2,...: SISO transfer function described above ordered% to be read in columnwise (by input). The number of % transfer functions required is ny*nu. (nu=number of % inputs). Limited to ny*nu <= 25.%% Output:% plant: step response coefficient matrix in MPC step format. plant=model;P=6;M=2;ywt=[];uwt=[1 1];Kmpc=mpccon(model,ywt,uwt,M,P)%ywt,uwt : 相当于Q,R%MPCCON Calculate MPC controller gains for unconstrained case.% Kmpc = mpccon(model,ywt,uwt,M,P)% MPCCON uses a step-response model of the process.% Inputs:% model : Step response coefficient matrix of model.% ywt,uwt : matrices of constant or time-varying weights.相当于Q,R% If the trajectory is too short, they are kept constant% for the remaining time steps.% M : number of input moves and blocking specification. If% M contains only one element it is the input horizon% length. If M contains more than one element% then each element specifies blocking intervals.% P : output (prediction) horizon length. P = Inf indicates the% infinite horizon.%% Output:% Kmpc : Controller gain matrixtend=30;r=[0 1];[y,u]=mpcsim(plant,model,Kmpc,tend,r);%plan为开环对象的实际阶跃响应模型%model为辨识得到的开环阶跃响应模型%Kmpc相当于D阵%Tend仿真的结束时间.%R输出设定值和参考轨迹%r=[r1(1) r2(1)...rny(1);r1(2) r2(2)....rny(2);... r1(N) r2(N) ...rny(N)]%y:控制输出%u:控制变量%ym:模型预测输出%MPCSIM Simulation of the unconstrained Model Predictive Controller.% [y,u,ym] = mpcsim(plant, model, Kmpc, tend, r,usat, tfilter,% dplant, dmodel, dstep)% REQUIRED INPUTS:% plant(model): the step response coefficient matrix of the plant (model)% generated by the function tfd2step% Kmpc: the constant control law matrix computed by the function mpccon% (closed-loop simulations).For open-loop simulation, controller=[].% tend: final time of simulation.% r: for the closed-loop simulation, it is a constant or time-varying% reference trajectory. For the open-loop simulation, it is the% trajectory of the manipulated variable u.% OPTIONAL INPUTS:% usat: the matrix of manipulated variable constraints.It is a constant% or time-varying trajectory of the lower limits (Ulow), upper limits% (Uhigh) and rate of change limits (DelU) on the manipulated % variables. Default=[].% tfilter: time constants for noise filter and unmeasured disturbance lags.% Default is no filtering and step disturbance.% dplant: step response coefficient matrix for the disturbance effect on the% plant output generated by the function tfd2step. If distplant is% provided, dstep is also required. Default = [].% dmodel: step response coefficient matrix for the measured disturbance% effect on the model output generated by the function tfd2step.% If distmodel is provided, dstep is also required. Default=[].% dstep: matrix of disturbances to the plant. For output step disturbances% it is a constant or time-varying trajectory of disturbance values% For disturbances through step response models,it is a constant or% time-varying trajectory of disturbance model inputs.Default=[].% OUTPUT ARGUMENTS: y (system response), u (manipulated variable) and% ym (model response)plotall(y,u,delt)figure(2)plot(y,'*')南通大学毕业设计（论文）任务书题目锅炉液位系统的DMC-PID控制学生姓名朱养兵学院电气工程学院专业自动化班级自051学号0512012010起讫日期2009.2 －2009.6指导教师李俊红职称讲师发任务书日期2009 年2 月18 日●MATLAB 软件●JX-300X组态监控软件●浙大中控DCS●上海齐鑫公司过程控制对象●PC机。

矩阵连乘问题（动态规划算法）动态规划算法思想简介：将⼀个问题分解为多个⼦问题，这点和分治法类似，但是每个⼦问题不是独⽴的⽽是相互联系的，所以我们在求解每个⼦问题的时候可能需要重复计算到其他的⼦问题，所以我们将计算过的⼦问题的解放进⼀个表中，这样就能避免了重复计算带来的耗费，这就是动态规划的基本思想；⼀般地，动态规划思想⼀般⽤来解最优化问题，主要分为以下四个步骤：（1）找出最优解的性质，并刻画其结构特征；（2）递归地定义最优值；（3）以⾃底向上的⽅式计算出最优值；（4）根据计算得到的最优值时得到的信息，构造最优解；同时，问题的最优⼦结构性质也是该问题可⽤动态规划算法求解的显著特征，这⾥的最优⼦结构性质即指：问题的最优解也即代表着它的⼦问题有了最优解；问题描述：分析过程如下：（1）分析最优⼦结构的性质：（2）分析递归关系，以及利⽤⾃底向上的⽅式进⾏计算：（3）获取最优值和最优解：代码如下：#ifndef MATRIX_CHAIN_H#define MATRIX_CHAIN_Hvoid matrix_chain(int *p, int n, int **m, int **s);void traceback(int i, int j, int **s);#endif#include <iostream>#include "matrix_chain.h"using namespace std;//利⽤动态规划算法获取最优值void matrix_chain(int *p, int n, int **m, int **s) //p:各个矩阵的列数，n：矩阵个数，m：m[i:j]矩阵i到j的相乘次数，s:对应的分开位置{for (int i = 0; i < n; i++){m[i][i] = 0;}for (int r = 2; r <= n; r++){for (int i = 0; i < n - r + 1; i++){int j = i + r - 1;m[i][j] = m[i + 1][j] + p[i - 1] * p[i] * p[j];s[i][j] = i;for (int k = i + 1; k < j; k++){int t = m[i][k] + m[k + 1][j] + p[i - 1] * p[k] * p[j];if (t < m[i][j]){m[i][j] = t;s[i][j] = k;}}}}}//利⽤s[i][j]获取最优解void traceback(int i, int j, int **s){if (i == j)return;traceback(i, s[i][j], s);traceback(s[i][j] + 1, j, s);cout << "Multiply A" << i << " , " << s[i][j];cout << "and A" << (s[i][j] + 1) << " , " << j << endl;}#include <iostream>#include "matrix_chain.h"using namespace std;int main(void){int matrix_num = 0; //矩阵个数cout << "请输⼊矩阵个数：" << endl;cin >> matrix_num;int **m = new int *[matrix_num];for (int i = 0; i < matrix_num; i++)m[i] = new int[matrix_num];int **s = new int *[matrix_num];for (int i = 0; i < matrix_num; i++)s[i] = new int[matrix_num];int *p = new int[matrix_num];cout << "请输⼊各矩阵的列数：" << endl;for (int i = 0; i < matrix_num; i++){cin >> p[i];}matrix_chain(p, matrix_num, m, s);traceback(0, matrix_num - 1, s);system("pause");return1;}可结合我的另⼀篇关于贪⼼算法的博客进⾏⽐较，了解这两者的区别；。

令
02 动态矩阵控制
动态矩阵控制以优化确定控制策略，在优化过程中， 同时考虑输出跟踪期望值和控制量变化来选择最优化准
则。往往不希望控制增量 Δ ｕ 变化过于剧烈，这一因
素在优化性能指标中加入软约束予以考虑。
02 动态矩阵控制
02 动态矩阵控制
02 动态矩阵控制
02 动态矩阵控制
02 动态矩阵控制
01预测控制概述
工业过程的特点 多变量高维度复杂系统难以建立精确的数学模型 工业过程的结构、参数以及环境具有不确定性、时变性、 非线性、强耦合，最优控制难以实现
预测控制产生
基于模型的控制，但对模型要求不高 采用滚动优化策略，以局部优化取代全局优化 利用实测信息反馈校正，增强控制的鲁棒性
限时域优化策略。优化过程不是一次离线进行，而是在线反
复进行优化计算，滚动实施，从而使模型失配、时变、干扰 等引起的不确定性能及时得到弥补，提高系统的控制效果。
02滚动优化
03反馈校正
模型失配
实际被控过程存在非线性、时变性、不确定性等原因，使基于模型的预测不可能准确地与实 际被控过程相符
反馈校正
从图中可以看出： 第一根曲线是模型失配时的输出 曲线，其快速性较差，超调量小；
第二根曲线是模型未失配时的输 出曲线，其快速性较好，但超调量 略大。
这验证了预测控制对于模型精度 要求不高的优势，即使模型失配， 也能取得不错的控制效果，
05
总结
总结
模型预测控制
预测控制：不仅利用当前和过去的偏差值，而且还利用预测模 型来预测过程未来的偏差值。以滚动优化确定当前的最优控制 策略，使未来一段时间内被控变量与期望值偏差最小
增大P： 系统的快速性变差，稳定性增强； 减小P： 快速性变好，稳定性变差。

用 Ｒ Ｆ神经 网络 来 辨识 和预 测 对象 的模 型 ， Ｂ 从 而建 立一种 新型 的动 态矩 阵预测 控 制算法 。在 算法 中， 首先采用 动 态 生成 隐层 节 点 的全 监 督 式 学 习算
法 ＿ 训 练神 经 网络 ， 利 用 神 经 网络 生 成 的辨 识 ４ ’ 再 信号 、 预测信 号及 系统 的期望值 ， 以动态 矩 阵算 法 的
＠ ２ １ Ｓ ｉＴｅ ｈ Ｅｎ ｎ ． ００ ｃ． ｃ ． ｇ ｇ
计 算 机 技 术
一

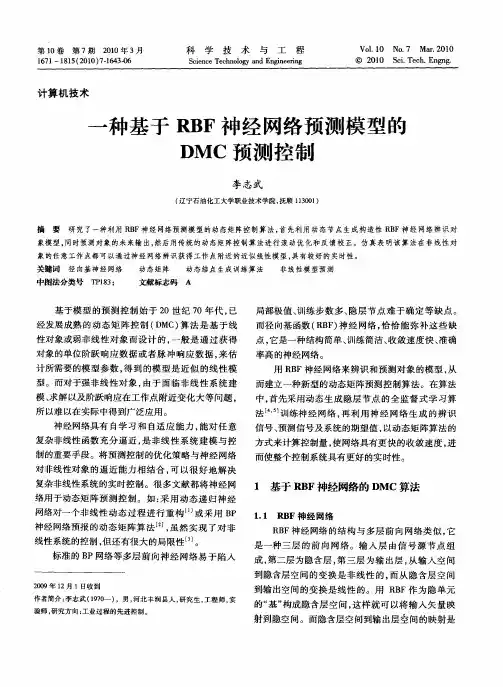

种基 于 Ｒ Ｆ神 经 网络 预测 模 型 的 Ｂ Ｄ ＭＣ预测 控 制
李 志武
（ 宁石油化工大学职业技术学院 ， 辽 抚顺 １ ３０ ） １０ １
摘
要
研 究了一种利用 Ｒ Ｆ神经网络预测模型 的动态矩阵控制算 法， Ｂ 首先利用 动态节点生成构 造性 Ｒ Ｆ神经 网络辨识对 Ｂ
Ｔ １３ Ｐ８ ；
动态矩阵
文献标志码
动态结点生成训练算法
Ａ
非线性模 型预测
中图法分类号
基 于模 型 的预测 控制 始 于 ２ 纪 ７ ０世 ０年 代 ， 已
经发展 成熟 的动 态 矩 阵 控 制 （ Ｍ 算 法 是 基 于线 Ｄ Ｃ）
局部极 值 、 练步 数 多 、 训 隐层 节 点 难 于确 定 等 缺 点 。
而径 向基 函数 （ Ｂ ） Ｒ Ｆ 神经 网络 ， 恰 能 弥 补这 些 缺 恰
性对象 或弱非 线 性 对象 而 设 计 的 ， 般是 通 过 获 得 一
对象 的单 位 阶跃 响 应数 据 或 者 脉 冲 响应 数 据 ， 估 来
点， 它是 一种结 构 简单 、 练简 洁、 敛速 度 快 、 确 训 收 准
