汽车空调膨胀阀常见故障分析与排除

毕业论文汽车空调制冷系统故障分析及检修随着社会的发展和科技进步，汽车的普及率越来越高，车内空调作为一项重要设备，为我们的行车生活提供了舒适的环境。

但是，汽车空调制冷系统故障频发，给我们的生活带来了不便，对车辆的使用和维护也提出了更高的要求。

因此，本文将从汽车空调制冷系统故障分析及检修入手，探讨汽车空调制冷系统的常见故障和解决方法，从而为车主提供一些实用的维修手段。

一、故障分析（一）制冷效果不佳制冷效果不佳是汽车空调制冷系统最常见的故障之一，通常是由以下原因导致的：1. 空气滤清器需要更换：空气滤清器是清除车内空气中的灰尘、细菌等有害物质的重要组成部分，如果长时间未更换，就会影响空气流通，影响制冷效果。

2. 冷媒不足：冷媒是汽车空调制冷系统的核心部件，如果冷媒不足就会影响制冷效果。

此时需要向制冷系统中添加适量的冷媒。

3. 冷凝器散热不良：冷凝器是汽车空调系统的核心部件之一，如果冷凝器散热不良，就会导致制冷效果不佳。

此时需要检查冷凝器是否损坏或者需要清洗。

4. 压缩机故障：压缩机是空调系统的主要部件，如果压缩机故障，会导致冷媒压力过低或者过高，从而影响制冷效果。

此时需要检查压缩机是否故障或者需要更换。

（二）制冷系统漏气制冷系统漏气是汽车空调制冷系统的另一个常见故障，通常是因为以下原因导致的：1. 管件腐蚀或者损坏：制冷系统中的管道和接头可能会因为长期使用而出现腐蚀或者损坏，导致系统漏气。

此时需要检查制冷系统中的管道和接头是否有损坏或者需要更换。

2. 密封件老化或者损坏：制冷系统中的密封件容易因为长期使用而老化或者损坏，导致系统漏气。

此时需要检查密封件是否老化或者损坏，以免造成进一步的故障。

3. 充装不严密：制冷系统中的充装操作很关键，如果充装不严密，就会导致系统漏气。

此时需要检查充装是否严密，如果充装不严密，需要重新充装制冷剂。

二、检修方法（一）制冷效果不佳的检修方法1. 更换空气滤清器：检查空气滤清器是否过期或者损坏，如果已经使用了一段时间，就需要更换。

论述汽车空调制冷系统故障及检修方法随着人们生活水平的提高以及道路交通的发展，汽车行业在中国取得了迅猛的发展。

但现今人们对汽车的要求不再局限于汽车作为一种代步工作所提供的便利，汽车还应提供足够的功能，满足人们行车需要。

而汽车空调制冷系统是一种常见的功能，如果汽车空调制冷系统出现故障将降低车内的舒适度，影响行车人员的出行感受。

所以，要深入了解汽车空调制冷系统形成故障的原因，并提供合理的故障解决方法，及时维修，以满足人们对汽车性能的需求。

1.汽车空调制冷系统的构造和工作原理要想分析汽车空调制冷系统出现故障的原因及解决方法，首先应了解汽车空调制冷系统的构造。

对其工作原理有所了解，才能对症下药，找到故障原因，并采取有效地措施解决故障。

1.1 汽车空调制冷系统的构造情况汽车空调制冷系统是蒸汽压缩式制冷结构，主要由压缩机、制冷器、膨胀阀、蒸发器构成。

这四大主体部分间用管路进行链接形成一个封闭的循环系统。

并且随着科技的发展，为了提高汽车空调的性能，使空调能稳定地工作，通常在制冷系统中还要安装一些辅助部件，例如：排气缓冲器、贮液器、干燥过滤器、制冷剂观察视镜等，从而保证制冷器高效运行，对车内的空气进行调节、制冷、加热以及净化，满足人们在行车过程中的需求。

1.2 汽车空调制冷系统的工作原理汽车空调制冷系统的工作原理主要涉及四个过程，它们分别是压缩过程、节流过程、吸热过程以及放热过程，由这四个部分合作运行，保证空调的制冷系统正常工作。

首先汽车空调制冷系统进行压缩，通过压缩机将蒸发器中低压低温制冷剂气体吸入，并经过绝热压缩变成高温高压气体，最终将气体送到冷凝器中。

压缩机在汽车空调制冷系统中处于核心地位，使制冷剂能在系统内进行循环，完成压缩过程。

其次通过放热过程，将进入冷凝器的气体与周边的温度进行交换、吸收、溶解，并放出热量，再进行冷却与冷凝，最终变为制冷剂液体。

并且在冷凝过程中，温度高、压力大的制冷剂形成的液体在经过膨胀装置后会逐渐膨胀，从而迅速降低温度与压力，以雾状或细小滴液的形式排出，完成节流过程。

汽车空调的膨胀阀工作原理
汽车空调系统中的膨胀阀是一个重要的组件，其工作原理是根据制冷循环的需求控制制冷剂的流量和压力，以实现空调系统的正常运行。

膨胀阀的主要工作原理如下：
1. 压力平衡：膨胀阀通过一个精心设计的小孔将高压制冷剂从高压区域（压缩机出口）流入低压区域（蒸发器入口）。

这种高压到低压的变化会导致制冷剂压力速率的下降。

2. 蒸发器控制：膨胀阀通过调节进入蒸发器的制冷剂流量来控制蒸发器的温度和压力。

通过调整膨胀阀的开启度，可以降低制冷剂进入蒸发器的流量，从而使蒸发器中的制冷剂得以蒸发，吸收周围空气的热量，从而实现冷却效果。

3. 温度控制：膨胀阀通常具有一个感温元件，可以检测蒸发器中的温度，并根据所需的制冷效果自动调节膨胀阀的开启度。

当蒸发器温度升高时，膨胀阀会开启以增加制冷剂流量，从而提供更强的冷却效果。

相反地，当蒸发器温度下降时，膨胀阀会关闭以减少制冷剂流量，从而降低制冷效果。

综上所述，汽车空调系统中的膨胀阀通过调节制冷剂的流量和压力，控制蒸发器中的温度和压力，以实现冷却效果，并根据所需的制冷效果自动调节膨胀阀的开启度。

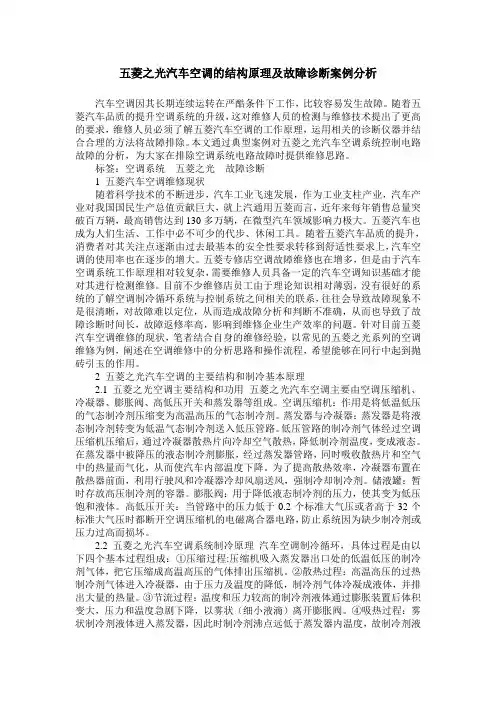

五菱之光汽车空调的结构原理及故障诊断案例分析汽车空调因其长期连续运转在严酷条件下工作，比较容易发生故障。

随着五菱汽车品质的提升空调系统的升级，这对维修人员的检测与维修技术提出了更高的要求，维修人员必须了解五菱汽车空调的工作原理，运用相关的诊断仪器并结合合理的方法将故障排除。

本文通过典型案例对五菱之光汽车空调系统控制电路故障的分析，为大家在排除空调系统电路故障时提供维修思路。

标签：空调系统五菱之光故障诊断1 五菱汽车空调维修现状随着科学技术的不断进步，汽车工业飞速发展，作为工业支柱产业，汽车产业对我国国民生产总值贡献巨大，就上汽通用五菱而言，近年来每年销售总量突破百万辆，最高销售达到130多万辆，在微型汽车领域影响力极大。

五菱汽车也成为人们生活、工作中必不可少的代步、休闲工具。

随着五菱汽车品质的提升，消费者对其关注点逐渐由过去最基本的安全性要求转移到舒适性要求上，汽车空调的使用率也在逐步的增大。

五菱专修店空调故障维修也在增多，但是由于汽车空调系统工作原理相对较复杂，需要维修人员具备一定的汽车空调知识基础才能对其进行检测维修。

目前不少维修店员工由于理论知识相对薄弱，没有很好的系统的了解空调制冷循环系统与控制系统之间相关的联系，往往会导致故障现象不是很清晰，对故障难以定位，从而造成故障分析和判断不准确，从而也导致了故障诊断时间长，故障返修率高，影响到维修企业生产效率的问题。

针对目前五菱汽车空调维修的现状，笔者结合自身的维修经验，以常见的五菱之光系列的空调维修为例，阐述在空调维修中的分析思路和操作流程，希望能够在同行中起到抛砖引玉的作用。

2 五菱之光汽车空调的主要结构和制冷基本原理2.1 五菱之光空调主要结构和功用五菱之光汽车空调主要由空调压缩机、冷凝器、膨胀阀、高低压开关和蒸发器等组成。

空调压缩机：作用是将低温低压的气态制冷剂压缩变为高温高压的气态制冷剂。

蒸发器与冷凝器：蒸发器是将液态制冷剂转变为低温气态制冷剂送入低压管路。
