毕业论文汽车空调制冷系统故障分析及检修随着社会的发展和科技进步，汽车的普及率越来越高，车内空调作为一项重要设备，为我们的行车生活提供了舒适的环境。
但是，汽车空调制冷系统故障频发，给我们的生活带来了不便，对车辆的使用和维护也提出了更高的要求。
因此，本文将从汽车空调制冷系统故障分析及检修入手，探讨汽车空调制冷系统的常见故障和解决方法，从而为车主提供一些实用的维修手段。
一、故障分析（一）制冷效果不佳制冷效果不佳是汽车空调制冷系统最常见的故障之一，通常是由以下原因导致的：1. 空气滤清器需要更换：空气滤清器是清除车内空气中的灰尘、细菌等有害物质的重要组成部分，如果长时间未更换，就会影响空气流通，影响制冷效果。
2. 冷媒不足：冷媒是汽车空调制冷系统的核心部件，如果冷媒不足就会影响制冷效果。
此时需要向制冷系统中添加适量的冷媒。
3. 冷凝器散热不良：冷凝器是汽车空调系统的核心部件之一，如果冷凝器散热不良，就会导致制冷效果不佳。
此时需要检查冷凝器是否损坏或者需要清洗。
4. 压缩机故障：压缩机是空调系统的主要部件，如果压缩机故障，会导致冷媒压力过低或者过高，从而影响制冷效果。
此时需要检查压缩机是否故障或者需要更换。
（二）制冷系统漏气制冷系统漏气是汽车空调制冷系统的另一个常见故障，通常是因为以下原因导致的：1. 管件腐蚀或者损坏：制冷系统中的管道和接头可能会因为长期使用而出现腐蚀或者损坏，导致系统漏气。
此时需要检查制冷系统中的管道和接头是否有损坏或者需要更换。
2. 密封件老化或者损坏：制冷系统中的密封件容易因为长期使用而老化或者损坏，导致系统漏气。
此时需要检查密封件是否老化或者损坏，以免造成进一步的故障。
3. 充装不严密：制冷系统中的充装操作很关键，如果充装不严密，就会导致系统漏气。
此时需要检查充装是否严密，如果充装不严密，需要重新充装制冷剂。
二、检修方法（一）制冷效果不佳的检修方法1. 更换空气滤清器：检查空气滤清器是否过期或者损坏，如果已经使用了一段时间，就需要更换。
汽车空调系统工作原理及常见故障分析摘要：作为汽车的重要组成部分，空调系统一直都在汽车中扮演着重要角色。
驾驶员可以借助空调系统，对车内环境（如温湿度等）进行调节，既可提高车内人员舒适度，还可消除附着在挡风玻璃的雾气，避免影响驾驶员的视线。
但是经过长时间使用以后，汽车空调系统不可避免地会出现各种问题。
文章首先对空调系统的运行原理进行了简单描述，然后分别介绍了空调系统制冷量不足、不制冷以及制冷效果时好时坏三种情况下的故障诊断。
关键词：汽车；空调系统；故障诊断；工作原理1.汽车空调系统的组成及工作原理1.1汽车空调系统的组成作为汽车的一部分，空调系统主要是用于调节车内环境，它对缓解驾驶员的疲劳强度，确保车辆的安全驾驶非常重要。
通常情况下，汽车空调系统包括以下几大部件：起增温增压作用的压缩机、起换热作用的冷凝器和蒸发器、起干燥作用的干燥罐、起节流作用的膨胀阀、起散热作用的风扇、起鼓风作用的鼓风机以及用于连接各部件形成密闭环境的管道等。
1.2汽车空调系统的工作原理本次以空调系统制冷为例，对其运行原理归纳如下：通过蒸发器，来自膨胀阀的低温低压液态制冷剂和附近空气实现热交换，吸热以后成为低温低压的气态制冷剂，同时蒸发器附近的空气温度随之降低，低温空气被鼓风机送至车内，实现制冷。
气态制冷剂随后经压缩机作用后以高温高压气态形式进入冷凝器，并经风扇散热后液化，液化制冷剂再经干燥管干燥去水后流进膨胀阀，高温高压的制冷剂相应地变成低温低压制冷剂，最后再次进入蒸发器，进行下一次循环。
2.汽车空调系统常见故障诊断及原因分析对于汽车空调系统而言，由于其组成部件相对较多，出现问题的种类也多种多样。
如果汽车空调系统发生故障，为避免影响到驾驶人员的驾驶安全性以及车内乘客的舒适性，应当及时根据空调系统的表现分析判断可能存在的问题，对潜在问题进行故障诊断，以便快速准确地找出实际存在的问题，从而消除故障。
下面就上述几类故障进行详细分析。
2.1制冷量不足制冷量不足是汽车空调系统常见的故障之一，对于汽车空调系统，其制冷量不足的直接体现是，尽管调大风速，降低温度，车内仍然感觉不到明显的风量及温降，车内的温湿度无法满足人体对舒适性的要求。
论述汽车空调制冷系统故障及检修方法随着人们生活水平的提高以及道路交通的发展，汽车行业在中国取得了迅猛的发展。
但现今人们对汽车的要求不再局限于汽车作为一种代步工作所提供的便利，汽车还应提供足够的功能，满足人们行车需要。
而汽车空调制冷系统是一种常见的功能，如果汽车空调制冷系统出现故障将降低车内的舒适度，影响行车人员的出行感受。
所以，要深入了解汽车空调制冷系统形成故障的原因，并提供合理的故障解决方法，及时维修，以满足人们对汽车性能的需求。
1.汽车空调制冷系统的构造和工作原理要想分析汽车空调制冷系统出现故障的原因及解决方法，首先应了解汽车空调制冷系统的构造。
对其工作原理有所了解，才能对症下药，找到故障原因，并采取有效地措施解决故障。
1.1 汽车空调制冷系统的构造情况汽车空调制冷系统是蒸汽压缩式制冷结构，主要由压缩机、制冷器、膨胀阀、蒸发器构成。
这四大主体部分间用管路进行链接形成一个封闭的循环系统。
并且随着科技的发展，为了提高汽车空调的性能，使空调能稳定地工作，通常在制冷系统中还要安装一些辅助部件，例如：排气缓冲器、贮液器、干燥过滤器、制冷剂观察视镜等，从而保证制冷器高效运行，对车内的空气进行调节、制冷、加热以及净化，满足人们在行车过程中的需求。
1.2 汽车空调制冷系统的工作原理汽车空调制冷系统的工作原理主要涉及四个过程，它们分别是压缩过程、节流过程、吸热过程以及放热过程，由这四个部分合作运行，保证空调的制冷系统正常工作。
首先汽车空调制冷系统进行压缩，通过压缩机将蒸发器中低压低温制冷剂气体吸入，并经过绝热压缩变成高温高压气体，最终将气体送到冷凝器中。
压缩机在汽车空调制冷系统中处于核心地位，使制冷剂能在系统内进行循环，完成压缩过程。
其次通过放热过程，将进入冷凝器的气体与周边的温度进行交换、吸收、溶解，并放出热量，再进行冷却与冷凝，最终变为制冷剂液体。
并且在冷凝过程中，温度高、压力大的制冷剂形成的液体在经过膨胀装置后会逐渐膨胀，从而迅速降低温度与压力，以雾状或细小滴液的形式排出，完成节流过程。
五菱之光汽车空调的结构原理及故障诊断案例分析汽车空调因其长期连续运转在严酷条件下工作，比较容易发生故障。
随着五菱汽车品质的提升空调系统的升级，这对维修人员的检测与维修技术提出了更高的要求，维修人员必须了解五菱汽车空调的工作原理，运用相关的诊断仪器并结合合理的方法将故障排除。
本文通过典型案例对五菱之光汽车空调系统控制电路故障的分析，为大家在排除空调系统电路故障时提供维修思路。
标签：空调系统五菱之光故障诊断1 五菱汽车空调维修现状随着科学技术的不断进步，汽车工业飞速发展，作为工业支柱产业，汽车产业对我国国民生产总值贡献巨大，就上汽通用五菱而言，近年来每年销售总量突破百万辆，最高销售达到130多万辆，在微型汽车领域影响力极大。
五菱汽车也成为人们生活、工作中必不可少的代步、休闲工具。
随着五菱汽车品质的提升，消费者对其关注点逐渐由过去最基本的安全性要求转移到舒适性要求上，汽车空调的使用率也在逐步的增大。
五菱专修店空调故障维修也在增多，但是由于汽车空调系统工作原理相对较复杂，需要维修人员具备一定的汽车空调知识基础才能对其进行检测维修。
目前不少维修店员工由于理论知识相对薄弱，没有很好的系统的了解空调制冷循环系统与控制系统之间相关的联系，往往会导致故障现象不是很清晰，对故障难以定位，从而造成故障分析和判断不准确，从而也导致了故障诊断时间长，故障返修率高，影响到维修企业生产效率的问题。
针对目前五菱汽车空调维修的现状，笔者结合自身的维修经验，以常见的五菱之光系列的空调维修为例，阐述在空调维修中的分析思路和操作流程，希望能够在同行中起到抛砖引玉的作用。
2 五菱之光汽车空调的主要结构和制冷基本原理2.1 五菱之光空调主要结构和功用五菱之光汽车空调主要由空调压缩机、冷凝器、膨胀阀、高低压开关和蒸发器等组成。
空调压缩机：作用是将低温低压的气态制冷剂压缩变为高温高压的气态制冷剂。
蒸发器与冷凝器：蒸发器是将液态制冷剂转变为低温气态制冷剂送入低压管路。
汽车空调系统原理分析与故障诊断维修措施摘要：随着人们材料水平的提高，汽车产业发展迅速，对汽车的需求也在增加。
汽车的空调系统不仅能改善驾驶条件，还能避免挡风玻璃上的雾和霜，从而使驾驶员有清晰的视野，确保驾驶安全。
但是空调系统是容易发生故障的系统。
因此，必须深入分析诊断和解决常见错误的方法。
在此基础上，以下文为参考讨论了汽车空调系统的故障分析及诊断和维护措施的原则。
关键词：汽车空调系统；原理分析；故障诊断；维修措施引言作为汽车的主要元件之一，变调控制系统能够调整气温、湿度、清洁度和流量等技术参数方面，它能够増加乘员的舒适性，另一方面，能够避免或消除风挡表面上的雾气対驾驶员视线产生的影响，确保驾驶安全。
由于车辆的长时间运行和不及时维护，以及奠复杂的结构和频繁的操作，很可能导致空调系统出现各种问题，进而影响人体的舒适性和驾驶性能安全。
1汽车空调的运作原理在车辆驾驶过程中，有多种冷却方法，如液化气冷却、博洛尼亚冷却、热电冷却等。
不同冷冻模式的工作原理也不同。
汽车空调的工作原理也不同于冷循环模式。
因此，修理汽车空调时，你需要知道这种汽车空调首先采用的制冷模式。
不同的冷却模式、控制系统和工作路径差异很大。
通常，工厂报告有一个汽车冷却电路。
如果你的汽车空调损坏，你可以用这个电路找到这些损坏的零件。
这张照片可以直观地看到汽车空调的工作原理，因此找出汽车空调的问题会容易得多。
2汽车空调系统故障诊断维修措施2.1空调噪声较大若是在空调运转环节出现噪声较大的问题，需要停机进行故障排查：①对汽车压缩机的传送带进行观察，若是传送带处于松弛状态，则需要及时进行更新以及调整；②对风扇扇叶以及其他影响部分进行具体排查，若是出现松动以及碰撞的现象，需要及时进行校正与加固；③对电机轴整体环节进行排查，在必要时可以将电机轴承拆卸，并且涂抹润滑剂或者采用更换压缩机的方式进行故障排查。
需要注意的是，空调噪声的影响主要是由于内部结构出现松动，因此在开展空调噪声排查时，应该着重对空调内部的结构进行判定，精准地进行内部结构加固，才能确保全体内部设施不存在松动、脱落等现象。

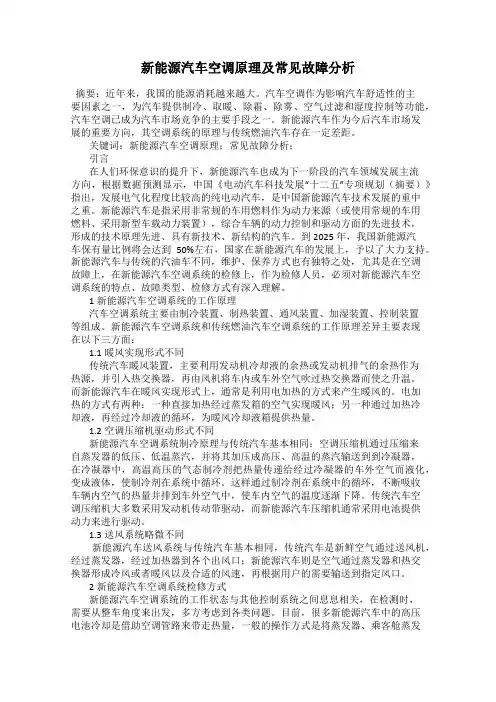

新能源汽车空调原理及常见故障分析摘要：近年来，我国的能源消耗越来越大。
汽车空调作为影响汽车舒适性的主要因素之一，为汽车提供制冷、取暖、除霜、除雾、空气过滤和湿度控制等功能，汽车空调已成为汽车市场竞争的主要手段之一。
新能源汽车作为今后汽车市场发展的重要方向，其空调系统的原理与传统燃油汽车存在一定差距。
关键词：新能源汽车空调原理；常见故障分析；引言在人们环保意识的提升下，新能源汽车也成为下一阶段的汽车领域发展主流方向，根据数据预测显示，中国《电动汽车科技发展“十二五”专项规划（摘要）》指出，发展电气化程度比较高的纯电动汽车，是中国新能源汽车技术发展的重中之重。
新能源汽车是指采用非常规的车用燃料作为动力来源（或使用常规的车用燃料、采用新型车载动力装置），综合车辆的动力控制和驱动方面的先进技术，形成的技术原理先进、具有新技术、新结构的汽车。
到2025年，我国新能源汽车保有量比例将会达到50%左右，国家在新能源汽车的发展上，予以了大力支持。
新能源汽车与传统的汽油车不同，维护、保养方式也有独特之处，尤其是在空调故障上，在新能源汽车空调系统的检修上，作为检修人员，必须对新能源汽车空调系统的特点、故障类型、检修方式有深入理解。
1新能源汽车空调系统的工作原理汽车空调系统主要由制冷装置、制热装置、通风装置、加湿装置、控制装置等组成。
新能源汽车空调系统和传统燃油汽车空调系统的工作原理差异主要表现在以下三方面：1.1暖风实现形式不同传统汽车暖风装置，主要利用发动机冷却液的余热或发动机排气的余热作为热源，并引入热交换器，再由风机将车内或车外空气吹过热交换器而使之升温。
而新能源汽车在暖风实现形式上，通常是利用电加热的方式来产生暖风的。
电加热的方式有两种：一种直接加热经过蒸发箱的空气实现暖风；另一种通过加热冷却液，再经过冷却液的循环，为暖风冷却液箱提供热量。
1.2空调压缩机驱动形式不同新能源汽车空调系统制冷原理与传统汽车基本相同：空调压缩机通过压缩来自蒸发器的低压、低温蒸汽，并将其加压成高压、高温的蒸汽输送到到冷凝器，在冷凝器中，高温高压的气态制冷剂把热量传递给经过冷凝器的车外空气而液化，变成液体，使制冷剂在系统中循环。
引言随着夏天的临近空调使用的越来越频繁，随之而来其故障也越来越频繁。
所以根据本人的一些经历结合书本上的一些内容列举了几个空调比较容易出现的故障，并对其如何检查分析解决进行了一个简单的概诉。
本文首先介绍了汽车空调系统的基本组成部件，并且结合原理图阐诉了汽车空调整个的一个工作循环过程。
摘要汽车空调的普及，是提高汽车竞争能力的重要手段之一。
随着汽车工业的发展人们物质水平的提高，人们对舒适性，可靠性，安全性的要求愈来愈高。
国内近年来，汽车生产厂家越来越多，产量越来越大，大量中高档车需要安装空调。
因此汽车空调系统的故障种类也逐渐增多。
关键词：汽车空调、制冷系统目录1 空调制冷系统的组成 (5)2 空调制冷系统的工作原理 (5)3 汽车空调常见故障检查及其分析和解决办法 (6)3.1空调不制冷 (6)3.1．1故障实例 (6)3.2空调间歇性制冷 (7)3.2.1故障实例 (7)3.3系统有噪声 (10)3.3.1故障实例 (10)结论 (12)参考文献 (13)1 空调制冷系统的组成汽车空调制冷系统结构如下图1空调原理图所示，一般主要由电控离合器、压缩机、贮液干燥器、冷凝器、蒸发器、膨胀阀、管道、真空电磁阀、冷凝风扇、怠速器和控制系统等组成。
蒸发器冷凝器风扇冷凝器压缩机鼓风机储液干燥器膨胀阀感温管图 1 空调原理图2 空调制冷系统的工作原理当制冷系统工作时，压缩机从蒸发器低压回路吸入低温低压的气态冷剂，并将其压缩成高温高压的气体，再通过高压管送到冷凝器内冷却，制冷剂被冷却成液体后，在高压的作用下流向储被干燥器过滤和吸水，再经过膨胀阀节流降压后进入蒸发器，在蒸发器中，制冷剂不断吸收蒸发器心子周围空气的热量气化成气体，重新被压缩机吸入进行再循环，而冷却空气不断进入车内，实现制冷。
3 汽车空调常见故障检查及其分析和解决办法3.1空调不制冷制冷系统不制冷是空调系最常见的现象。
在排除常见的不制冷故障时，可以通过检查干燥器检视孔、观察管路有无结霜或渗油、检查空调系电路保险、测量高低压管路压力、测量插头电压以及检查线路连接和插头插接情况等方法，判断故障产生的原因。
汽车空调系统故障分析与排除
车辆的空调系统是现代汽车重要的功能组件之一，尤其是在夏季高温时，车辆的空调
系统能够为驾驶员和乘客带来舒适的驾驶环境。
然而，汽车空调系统也会出现故障或者失效，给驾驶员和乘客带来不便和不适。
本文将系统介绍汽车空调系统的常见故障原因和排
除方法。
一. 故障原因
1. 制冷剂泄漏
制冷剂泄漏是汽车空调系统最常见的故障原因之一，主要是由于制冷剂管路、连接件、压缩机密封件等零部件的老化、磨损或者损坏导致的。
2. 制冷剂不足
制冷剂不足也会导致汽车空调系统失效或者效果不好。
主要是由于制冷剂泄漏或者系
统充注不足导致的。
3. 空调压缩机失效
汽车的空调压缩机是空调系统中的核心组件之一，其失效会导致整个空调系统无法正
常工作。
二. 故障排除
1. 制冷剂泄漏排除
首先需要定位泄漏的位置，然后更换或修补相应的零部件。
其次，需要充注足够的制
冷剂，并进行制冷剂的漏检。
2. 制冷剂充注
充注制冷剂需要按照汽车厂家的要求和标准进行操作，不能过度充注或者不足充注。
一般需要使用专业的充注设备进行充注，同时需要进行制冷效果和制冷剂漏检。
3. 空调压缩机检修或更换
如果空调压缩机失效，需要进行检修或者更换。
检修包括更换密封件、更换滤芯、更
换电器元件等。
更换需要使用适合的压缩机，并进行调试和测试。
综上所述，汽车空调系统的故障排除需要进行正确的故障定位和相应的操作。
最好的
方案是向专业维修机构寻求帮助，以保证汽车空调系统的安全和可靠。
汽车空调系统制冷故障原因及处理现今，汽车在人们生活中使用的频率越来越广泛，汽车良好的配置可以保证乘车人员的舒适感。
特别是空调系统的应用，不仅可以改善汽车车内的空气的质量，同时还可以避免挡风玻璃产生雾气与冰雪的情况，提高人们出行的安全性。
但是，由于系统的运转，以及内外部环境的变化，特别是夏季，汽车空调发生制冷故障的情况发生的频率显著提高。
因而，我们依据汽车的具体情况，进行分析与排除，保证系统的正常运转。
一、汽车空调构成与制冷的原理汽车空调制冷系统，主要由鼓风机、压缩机、冷凝器、蒸发器、膨胀阀、贮液干燥器等组成。
多个组件间运用高压橡胶管、铜管形成密封的系统。
汽车制冷的时候，会通过不同的形式，在密闭环境中进行内部循环流动，完成制冷的整个过程。
1.1 压缩过程汽车经由压缩机，吸收蒸发器出口出的低温低压气体。
同时将其压缩成高温高压气体，然后排到压缩机外。
1.2 节流过程制冷剂液体在温度、压力较高的情况下，通过膨胀装置后体积会变大。
在这时，温度、压力随之降低，并通过细小的液滴状态排出膨胀装置之外。
1.3 吸热过程雾状的制冷剂液体进入蒸发器之后，制冷剂的液体进行蒸发，在蒸发液体的同时，就会吸收周围的热量。
低温低压制冷剂再次进入到压缩机中，进行不断的循环，进而达到降低温度的目的。
1.4 散热过程高温高压的制冷剂气体进入冷凝器中，降低温度、压力，此时制冷剂气体冷凝为液体状态，进而排放热量。
二、故障树系统故障诊断分析故障树分析（简称FTA）,主要以故障树模型，对系统进行分析的图形分析方式。
这一方法主要对针对系统最不希望发生的故障情况，当做故障的目标目的。
再通过逐一分析的方式，寻找到可能导致发生故障的原因。
一般情况，会将最不希望出现的故障作为顶事件；不想深入探讨的事件作为基本事件；在顶事件与基本事件之间的称为中间事件。
将三者用逻辑符号进行连接，构成倒置的“树”状。
现今，汽车空调系统结构是比较复杂的，当出现故障的时候很难快速、准确的定位。
1汽车空调常见故障现象与原因分析非独立式汽车空调系统工作不正常或不能工作时，其故障可能的原因包括空调的机械系统、制冷系统、来暖系统和电气系统几方面。
当汽车空调系统出现故障时，应根据故障现象分析可能的故障原因，并采取适当的检测方法，这样才能准确而又迅速地找到故障的确切部位，及时地排除空调系统的故障，非独立式汽车空调系统常见的故障现象及其可能的故障原因分析如下。
1.1空调系统不制冷故障现象：开启空调冷气开欠后，出风口虽有风吹出，但无凉的感觉。
这种故障现象的可能原因包括空调的电气系统、制冷系统和机械系统。
1.1.1电气系统故障。
电气系统有故障而使压缩机不工作，导致制冷系统的故障原因有：①空调控制电路中的熔断器熔丝烧断，使空调继电器不能通电工作。
②空调开关接触不良而使制冷控制系统电路不能通电工作。
③空调控制电路的线路有断路或接触不良。
④压力开关触点接触不良而使压缩机电磁离合器不能通电工作。
⑤蒸发器温度传感器不良，导致压缩机不工作。
⑥温度控制器(温控开关)有故障，导致压缩不能正常工作。
⑦压缩机电磁离合器线圈有断路或短路故障而使压缩机不能工作。
1.1.2机械故障。
机械装置有故障而导致压缩机不工作。
可能的故障原因有①压缩机传动带松弛或断裂而使压缩机不能运转。
②压缩机本身有故障而导致无制冷剂循环或制冷剂循环流量严重不足;③压缩机电磁离合器有故障，导致压缩机不能工作。
1.2冷气时有时无故障现象：开启空调冷气开关后，从出风口吹的风时冷时热1.2.1机械故障。
机械方面的故障而导致压缩机工作断断续续。
可能的故障原因有①压缩机传动带松弛，时而有打滑的情况，使压缩机时而工作、时而不工作。
②压缩机电磁离合器打滑，使压缩机时而运转、时而不转。
1.2.2制冷系统故障。
制冷系统有故障而使制冷剂循环不连续。
①膨胀阀有故障而使制冷剂循环不畅，断断续续。
②制冷剂中含有过多的水分而结冰，导致间歇性不制冷。
1.3冷气风量不足故障现象：开启空调冷气开关后，在风口处感觉很凉爽。
新能源电动汽车空调系统故障分析摘要：汽车空调作为影响汽车舒适性的主要因素之一，为汽车提供制冷、取暖、除霜、除雾、空气过滤和湿度控制等功能，汽车空调已成为汽车市场竞争的主要手段之一。
新能源汽车作为今后汽车市场发展的重要方向，其空调系统的原理与传统燃油汽车存在一定差距。
关键词：新能源电动汽车；空调系统；故障分析一、新能源电动汽车空调系统构成及工作原理阐述新能源电动汽车空调系统构成与传统汽车空调构成并无显著的区别，空调压缩机、驱动电机、空调风管总成、管路总成及冷凝器和控制面板、传感器等都是组装新能源汽车的关键。
压缩机是汽车空调制冷系统的动力源，为制冷剂循环提供动力，保证制冷系统正常运转。
压缩机在电磁离合器的吸合作用下将皮带输送来的动力传送给压缩机斜盘，斜盘在转动的过程中带动活塞上下往复运行，将低温低压气态制冷剂吸入气缸通过压缩变为高温高压的气态排出压缩机；冷凝器在冷却风扇的散热吹风下将高温高压气态的制冷剂冷凝成中温高压的液态，干燥储液器将液态的制冷剂干燥、过滤后流向膨胀阀，膨胀阀的节流装置相较于系统管路更细，由于膨胀阀的节流作用，在流出极小的膨胀阀出口进入空间比较大的蒸发器时，由于空间迅速扩大，压力降低，高压液态的制冷剂开始汽化蒸发，制冷剂流经蒸发器并在蒸发器中完成蒸发过程。
蒸发后的液态制冷剂转化成低温低压气态再被压缩机吸入，继续下一个制冷循环。
要注意的是，液态制冷剂在蒸发的过程中会大量吸收蒸发器周围空气的热量，从而使流过蒸发器表面的空气变凉，起到降温的作用。
鼓风机将车外的热空气源源不断吹过蒸发器表面从而使得热量被吸收，变成冷空气送进驾驶室内，制冷效果由此形成。
二、新能源汽车空调常见故障分析1.制冷剂循环问题系统虽有制冷剂，但制冷系统中某个部件堵塞，制冷剂在系统中循环受阻，制冷能力下降。
或者制冷系统中某个部件有故障（如膨胀阀、变排量压缩机等）会使进入蒸发器的制冷剂增多，蒸发不充分，还可能造成蒸发器表面结冰，吸收车厢空气中热量的能力下降。
汽车空调系统常见故障分析及解决方案摘要本文首先对汽车空调系统的组成及工作原理加以介绍，提出了几个常见的故障分析方法，然后针对汽车空调系统常见故障现象原因做出了简单的分析，并给出相应故障的解决方案。
关键词汽车空调；工作原理；故障分析；解决方案1 汽车空调系统概述汽车空调是指对汽车座厢内的空气质量进行调节的装置。
不管车外天气状况如何变化，它都能把车内的湿度、温度、流速、洁度保持在驾驶人员感觉舒适的范围内。
汽车空调系统按其功能可分为：制冷系统、加热系统、通风与空气净化系统和控制系统等几个主要组成部分。
1.1 制冷系统的工作原理制冷循环是由压缩、冷凝、膨胀和蒸发四个过程组成。
压缩机吸入蒸发器出口处的低温低压的制冷剂气体，把它压缩成高温高压的气体，然后送入冷凝器。
高温高压的过热制冷剂气体进入冷凝器（散热器）与大气进行热交换,其作用是排热、冷凝。
高压高温制冷剂液体经膨胀阀节流降温降压，以雾状排出膨胀装置。
经膨胀阀降温降压后的雾状制冷剂液体进入蒸发器，因此时制冷剂沸点远低于蒸发器内温度，故制冷剂液体在蒸发器内蒸发、沸腾成气体。
上述过程周而复始地进行，便可使汽车内温度达到并维持在给定的状态。
1.2 供暖系统的工作原理汽车空调暖风系统的主要功能是：能与蒸发器一起将空气调节到乘员感觉舒适的温度；在冬季向车内提供暖气，提高车内环境温度；当车上玻璃结霜和结雾时，可以输送热风来除霜和除雾。
按热量的来源可以分为余热式和独立式，余热式暖风系统按照取暖介质的不同可以分为水暖式和气暖式。
一般地，乘用车采用发动进工作时冷却液供暖，称为水暖式暖气装置。
水暖式暖气装置主要由加热器、暖风机、热水阀及通风道等组成。
2 常见故障分析方法汽车空调故障的最直观的诊断方法:空调不凉。
汽车空调制冷系统是一个完全密封的循环系统，但因其在各种条件下运行的汽车上工作，加上工作环境恶劣，汽车空调还是容易出现问题，其中任何一个零部件损坏都会使空调能力下降或不能制冷、制热导致使汽车空调系统不能正常运行。
汽车空调制冷系统的常见故障和维修摘要：汽车空调系统作为保证汽车舒适性的重要系统，在人们的出行过程中起到越来越重要的作用。
汽车的使用中难免存在各种故障问题，其中汽车空调系统的故障是比较常见的。
本文主要就汽车空调制冷系统结构原理加以阐述，分析了汽车空调制冷系统常见故障及检修方法。
关键词：汽车空调；制冷系统；常见故障；维修前言：汽车空调系统是为了更好的调节车体内部的空气循环，保证人们的舒适度，维护乘车人员的身心健康。
汽车空调是由压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、制冷剂共同组成的，汽车空调通过空调的制冷剂的不断循环，起到制冷的作用。
但是，空调制冷系统很容易出现故障问题，因此，要有效的诊断与排除空调制冷系统的故障问题，维护系统的正常运行，保证汽车运行的质量。
1汽车空调制冷系统工作原理压缩机通过电磁离合器的皮带轮与发动机相连,通电时离合器接合,发动机带动压缩机工作;断电时发动机与压缩机分离,压缩机吸入蒸发器中吸收热量而汽化的低温(约5℃)低压(0.15MPa)制冷剂蒸气,将其压缩成为高温(70一80℃)高压(1.3~1.5MPa)的气体,然后经高压管路送入冷凝器.进入冷凝器的高温高压制冷剂气体与外界空气进行热交换,释放热量,当温度下降至50℃左右时(压力仍为1.3一1.5MPa)便冷凝为液态并进入贮液干燥罐,除去水份和杂质,经高压液管送至膨胀阀,因为膨胀阀有节流作用,所以高温高压的液态制冷剂流经膨胀阀时,变为低温(约.5℃)低压(0.15MPa)的雾状喷入蒸发器,在蒸发器中吸收周围空气的热量,而沸膳汽化,使周围空气温度降低,在蒸发器出口处的制冷剂气体由于吸热温度升至5℃左右,鼓风机将蒸发器表面的凉气送进车厢,使车厢内空气变得凉爽.吸热汽化的制冷剂又被压缩机吸入,如果压缩机不停地运转,上述过程将连续不断地循环,蒸发器周围将始终保持较低的温度。
2汽车制冷系统故障的分析和维修2.1汽车空调制冷系统的堵塞汽车空调制冷系统在运行中，常常会出现管道堵塞的情况，当一些元件的管道出现了堵塞，则会导致循环装置不能顺利的运行，制冷剂不能在制冷系统中循环，导致制冷效果不明显。
汽车空调系统的原理及故障诊断维修办法分析作者：王前汝来源：《汽车与驾驶维修（维修版）》2020年第01期摘要：汽车空调系统如今已经成为了汽车的标配，但由于汽车空调工作条件恶劣、长期无维护，从而产生各类故障问题。
本文首先分析汽车空调系统的运行原理，并以2018款大众宝来轿车为例，探究空调系统故障诊断维修方法。
关键词：汽车空调;原理;故障;诊断维修中图分类号：U472.41文献标识码：A1汽车空调系统的运行原理1.1空调系统结构汽车空调制冷系统可以分为独立式、非独立式驱动型式。
非独立式汽车空调系统需要消耗掉一定的发动机能量，大约消耗比在10%～15%之间，并且制冷或制热会受到汽车行驶速度影响。
无论是哪种空调制冷系统，都需要压缩机（图1）。
1.2空调运行原理目前空调系统的运行方式有很多，但运行原理大致相同。
以制冷为例，压缩机由发动机驱动转动，在高压端排出高温、高压蒸汽，之后通过高压管进入到冷凝器当中，通过干燥、过滤处理后，通过膨胀阀。
膨胀阀带动下，制冷剂变为低温、低压液体，流入到汽车空调蒸发器当中，在恒定压力下汽化吸收蒸发器管外空气热量，让蒸发器流动的空气温度降低，成为冷空气。
在鼓风机的作用下输送到车内，降低车内的温度。
压缩机吸入汽化的制冷剂蒸汽压缩处理，再次变为高压、高温制冷剂气体，经过高压软管传输到冷凝器中，实现了空调制冷循环，反复如此就可以将车内温度维持到一个良好状态。
在制热过程中，采暖系统主要由加热器芯、水阀、鼓风机及控制面板组成。
发动机的冷却水进入到加热器芯水管当中，在散热器片散热之后，返回到冷却系统中。
水阀负责控制加热器芯的进水量，调节暖风系统的加热量。
在调节当中，可以通过控制面板控制温度。
鼓风机是由调节直流电动机、鼠笼式风扇组成，可以将加热后的空气传送到车内，实现温度提升。
2汽车空调系统的故障诊断维修方法本文的探究对象为2018款大众宝来1.5L轿车，该汽车空调系统出现过2次故障。
第1次故障现象是制冷性能不足或不制冷，第2次是空调运行时发出“嗡嗡”的异响。
汽车空调系统工作原理与故障分析别克君威汽车空调系统工作原理与故障分析目录一、摘要........................................... .. ( 1 )二、汽车空调简介.......................................( 5)三、汽车空调的组成与工作原理......................... ..( 6 )一、汽车空调的组成.................. .......... ... ....( 6 )二、汽车空调的原理.................. ........... .. ....( 10 ) 四、汽车空调系统的保养与压缩机的要求................. . .( 13 )(一)汽车空调系统的保养.................. ............( 13 )(二)压缩机的要求.................. .................. ( 17 ) 五、汽车空调的检修.................. .................. .( 18 )(一)汽车空调检修的基本工具.................. .... .( 18 )(二)汽车空调制冷系统检修的基本操作................ ( 20 )六、结论与体会.................. .................. .... ( 23 )七、参考文献.................. .................. ....( 24 )一、摘要汽车空调系统是实现对车厢内空气进行制冷、加热、换气和空气净化的装置。
它可以为乘车人员提供舒适的乘车环境，降低驾驶员的疲劳强度，提高行车安全。
空调装置已成为衡量汽车功能是否齐全的标志之一。
关键词：汽车空调系统制冷故障诊断二、汽车空调简介汽车空调是依靠制冷剂的循环流动实现制冷的：在发动机舱内，制冷剂由气态变为液态，这个过程中制冷剂要放出热量；而在车内，制冷剂由液态变为气态，这个过程中制冷剂吸收热量，从而降低车内的温度。
而这制冷剂这个循环由空调压缩机提供！汽车空调的核心部件是空调的压缩机，它负责将低压的气态制冷剂吸入，加压为高压的气态制冷剂排出，为制冷剂的循环流动提供动力。
因为正是制冷剂的循环流动过程中，在发动机舱内，制冷剂由气态变为液态，这个过程中制冷剂要放出热量；而在车内，制冷剂由液态变为气态，这个过程中制冷剂吸收热量，从而降低车内的温度。
在空调压缩机的发展过程中，曾经有过多种形式的压缩机，主要有曲轴连杆式压缩机、轴向活塞式、叶片式、涡旋式等。
通过本站对各种压缩机结构和原理的介绍，会发现压缩机的发展是向着积体更小（利于在车内安装）、效率更高（降低开空调时动力损失，也即意味着降低了发动机的油耗）、低振低噪！三、汽车空调的组成与工作原理1.汽车空调的组成2.1汽车空调系统2.2汽车空调系统的组成空调系统由制冷系统、供暖系统、通风和空气净化装置及控制系统组成。
别克君威汽车空调主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansionvalve)、贮液干燥器（receiverdrier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuumsolenoid)、怠速器和控制系统等组成。
汽车空调分高压管路和低压管路。
高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。
2.3别克汽车贮液干燥器贮液干燥器——实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。
一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。
另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。
贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。
冷凝器和蒸发器——它们虽然叫法不一样，但结构类似。
它们都是在一排弯绕的管道上布满散热用的金属薄片，以此实现外界空气与管道内物质的热交换的装置。
冷凝器的冷凝指的是其管道内的制冷剂散热从气态凝成液态。
其原理与发动机的散热水箱相近（区别只在于水箱的水一直是液态而已），所以它经常被安装在车头，与水箱一起，共同享受来自前方的习习凉风。
总之冷凝器是哪里凉快哪里去，以便其散热冷凝。
蒸发器与冷凝器正好相反，它是制冷剂由液态变成气态（即蒸发）吸收热量的场所汽车线路故障诊断与检修的注意事项汽车空调压缩机的分类：（1）容积式压缩机按其结构来分，可分为往复活塞式（简称往复式）和回转活塞式（简称回转式）。
往复式和回转式在汽车空调器装置中均有不同程度的应用。
往复式问世最早、是迄今仍普遍应用的一种机型，（例如：BOCK、BITZER压缩机），就往复式压缩机而言，技术上较为成熟，生产和使用上积累有丰富的经验，对材料的要求低，加工容易，造价低廉。
它能适应较广泛的压力范围和制冷量范围，热效率高。
不足之处是，由于活塞作往复运行，动力平衡性能差，限制了压缩机转速的提高，结构复杂，易损件多，维护工作量大。
而回转式压缩机的工作容积旋转运动，无往复运动机构，所以动力平衡性能好，运转平稳、振动小，在其适宜的工作范围内具有较高的效率。
另外回转式压缩机结构简单，体积小、重量轻、零件少、可靠性高。
但回转式压缩机排量较小，一般用于制冷量较小的空调系统，如轿车空调系统。
（2）汽车空调压缩机的驱动方式可根据其驱动源而分为两种类型，非独立式和独立式。
非独立式是由汽车的主发动来驱动压缩机，这种驱动方式适合于汽车主发动机有余烽而压缩机功率又不太大的车型，如小轿车、面包车、工程车等。
这种驱动方式占用空间小，维护简便。
但由于压缩机消耗主发动机部分动力，会影响车辆的加速性能，且空调装置的冷量会随车速的变化而变化。
独立式（或称辅助式），即另行配置发动机以驱动压缩机。
由于另设专用驱动机，所以汽车行驶与空调装置的制冷效果之间互不影响。
但这种驱动方式要占据一定的汽车空间，成本较高，噪声较大，而且辅助发动机的维护复杂化，所以应用范围不广。
无论是主机驱动还是辅机驱动，汽车空调压缩机都是采用开启式，即压缩机主轴的功率输入端伸出机体之外，通过皮带轮与驱动机连接。
轴伸出机体部位装有轴封，以防制冷剂外泄。
四、汽车空调的工作原理汽车空调制冷系统由压缩机、冷凝器、贮液干燥器、膨胀阀、蒸发器和鼓风机等组成。
3.1空调压缩机3.2汽车空调冷凝器3.3汽车空调贮液干燥器3.4汽车空调膨胀阀3.5汽车空调蒸发器3.6汽车空调鼓风机各部件之间采用铜管（或铝管）和高压橡胶管连接成一个密闭系统。
制冷系统工作时，制冷剂以不同的状态在这个密闭系统内循环流动，每个循环又四个基本过程： 1、压缩过程：压缩机（图3.1）吸入蒸发器（图3.5）出口处的低温低压的制冷剂气体，把它压缩成高温高压的气体排出压缩机。
2、散热过程：高温高压的过热制冷剂气体进入冷凝器（图3.2），由于压力及温度的降低，制冷剂气体冷凝成液体，并排出大量的热量。
3、节流过程：温度和压力较高的制冷剂液体通过膨胀装置（图3.4）后体积变大，压力和温度急剧下降，以雾状（细小液滴）排出膨胀装置。
4、吸热过程：雾状制冷剂液体进入蒸发器（图3.5），因此时制冷剂沸点远低于蒸发器内温度，故制冷剂液体蒸发成气体。
在蒸发过程中大量吸收周围的热量，而后低温低压的制冷剂蒸气又进入压缩机。
上述过程周而复始的进行，达到降低蒸发器周围空气温度的目的。
五、空调系统的保养与压缩机的要求(一)空调系统的保养1.选择合适的空调温度。
当然在夏季，许多人喜欢把温度调的很低。
殊不知当温度调得过低，会影响身体健康，所以空调温度调整一定要适宜。
人体最适宜的温度是20℃至25℃，超过28℃，人就会觉得闷热。
而低于14℃，人就会觉得冷。
因此，空调应将车内温度控制在18℃至25℃之间，温度过低容易使人生病。
2.夏季进车立即启动内循环。
汽车在烈日下停放的时间较长时，有些车主喜欢一启动汽车就立刻开启空调并开启内循环，认为这样可以让车厢内温度下降得快一点。
但因为车内的温度比车外温度高，所以这样反而效果不好。
刚进入车内的时候，应该先开窗通风，并开启外循环，把热气都排出去。
等车厢内温度下降之后，再换成内循环。
3.人们都知道要在全封闭状态下使用空调。
对于汽车空调也一样，在使用过程中若车门，车窗关闭不严，将使制冷效果不佳，而且还浪费燃油。
4.空调出风口方向随意调。
有的车主在使用空调时，不注意调整空调吹风的方向，这不利于发挥空调的最佳效果。
根据冷空气下沉、热空气上升的原理，正确的做法应该是，开冷气时将出风口向上，开暖气时将出风口向下。
5.长时间开着空调。
有的车主常常在上车后就一直开着空调，但是长时间使用空调会使冷凝器压力过大，这会对制冷系统造成损耗，因为空调是发动机的一个沉重负担，而发动机本身就是一个发热体，更何况在高温天气下。
一些小排量汽车在这种情况下甚至会出现水沸现象，影响驾驶也降低了空调效率。
因此每次使用空调时间不宜过久，如果车内温度已经达到舒适的温度，就可以把空调关掉，隔一会儿再开。
6.不要开着空调在车内吸烟。
由于车厢内吸烟，烟雾一下子排不出去，刺激眼睛和呼吸系统，不利于健康，若吸烟，应将空调通风控制调整到“排出”位置，使车厢内烟雾排出车外。
7.不在开着空调的停驶车内长时间休息或睡眠。
由于汽车密封好，车辆停驶时，车厢内通气性差，若此时开着空调休息或睡眠，很可能因发动机排出的CO气体漏入车内引起人员中毒，甚至死亡。
8.低速行驶时尽量不使用空调。
行车中遇到交通堵塞时，不要为提高空调效能而使发动机以较高转速运转，因为这样做对发动机和空调压缩机的使用寿命都有不利影响。
9.先熄火再关空调。
有的车主常常在熄火之后才想起关闭空调，这对发动机是有害的，因为这样在车辆下次启动时，发动机会带着空调的负荷启动，这样的高负荷会损伤发动机。
因此每次停车后应先关闭空调再熄火，而且也应该在车辆启动两三分钟、发动机得到润滑后，再打开空调。
汽车空调不仅要正确地使用，还要有合理的保养。
下面笔者就将介绍一下关于汽车空调保养的四种方法：方法一：全面检查空调。
夏季首次使用空调时应先检查一下空调系统，如通过储液罐检查制冷液及空调滤芯是否过脏、散热器是否有异物等。
方法二：注意空调的清洗。
有些新手总是要等到空调效果不好时，才想起清洗空调，这是不对的。
应该做到的空调滤清器要定期更换，因为北京春天沙尘较多，柳絮飘飞，这些都会沾在滤清器上，容易滋长细菌，使空调产生霉味，因此最好每年的春季过后更换一次。
另外，冷凝器也要定时清洗，而且要将水箱拆下来，清洗才能彻底。
方法三：停车后，先不要关空调。
