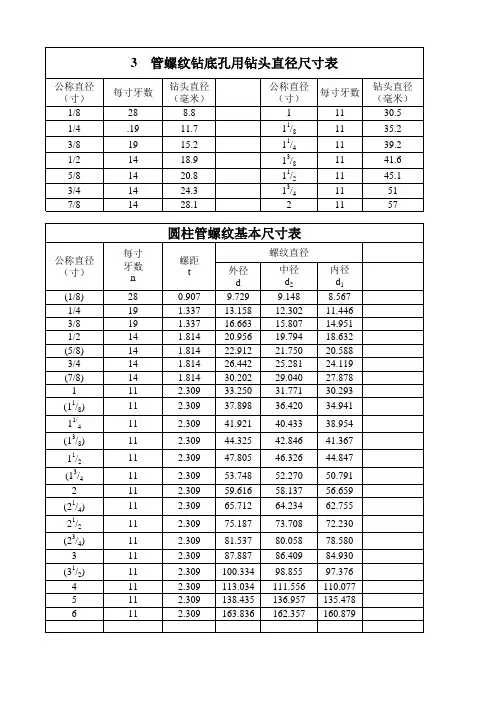

圆柱管螺纹标准尺寸表圆柱管螺纹标准尺寸表1、分的英制管螺纹即1/8 英寸管螺纹,外径是9.729mm,内径是8.567mm,每英寸28 牙,螺距0.907mm。
2、分的英制管螺纹即1/4 英寸管螺纹,外径是13.458mm,内径是11.446mm,每英寸19 牙,螺距1.337mm。
3、分的英制管螺纹即3/8 英制管螺纹,外径是16.663mm,内径是14.951mm,每英寸19 牙,螺距1.337mm。
4、分的英制管螺纹即1/2 英寸管螺纹,外径是20.956mm,内径是18.632mm,每英寸14 牙,螺距1.814mm。
以代号1/2举例：内螺纹表示为Rc 1/2，如果左旋需在后面加上LH，外螺纹表示为R2 1/2。
那么通过此表如何帮助设计师进行管路规格选型以及管螺纹的加工长度是多少？①管路选型如果想要制作R21/2螺纹根据此表1/2对应的大径d为20.955，小径d1为18.631，管路规格至少选择φ21x2才能够制作出螺纹，鉴于加工水平以及安全密封考虑，一般会取值为φ21x3，管路内径为φ15。
同样加工Rc螺纹我们需要保证大径至少大于φ21，加上单边1mm安全值，一般至少为φ23，而内径取值一般为φ18.5。
②管路螺纹长度此时应该参照表中的“外经有效螺纹长度”，按其中规定取值即可。
1/2螺纹一般取值为15mm。
可以发现根据表中基准距离加上装配余量等于有效长度的最小值13.2mm。
我国的管螺纹基本延用国际标准，采用英寸制。
因为英国标准与美国标准斗法，所以国外标准分为了两种55度60度的。
以前我国只是将管螺纹分两类G和Z，一些工厂里仍然延用这种用法，将一些配管接头的孔标G或Z或ZG，如G1/2表示55度圆柱管螺纹，Z1/2或ZG1/2表示55度圆锥管螺纹，Z1/2(60度)或ZG1/2(60度)表示60度圆锥管螺纹。
现在的分法是55度非密封管螺纹为G，55密封管螺纹有两种：Rp圆柱内螺纹配圆锥外螺纹R1和Rc圆锥内螺纹配圆锥外螺纹R2，60度圆锥管螺纹即NPT 管螺纹标为如NPT1/2。
螺距标准尺寸规格表一、公制螺纹（M）1. 粗牙螺纹M1：螺距0.25mm。
M1.2：螺距0.25mm。
M1.6：螺距0.35mm。
M2：螺距0.4mm。
M2.5：螺距0.45mm。
M3：螺距0.5mm。
M4：螺距0.7mm。
M5：螺距0.8mm。
M6：螺距1mm。
M8：螺距1.25mm。
M10：螺距1.5mm。
M12：螺距1.75mm。
M14：螺距2mm。
M18：螺距2.5mm。
M20：螺距2.5mm。
M22：螺距2.5mm。
M24：螺距3mm。
M27：螺距3mm。
M30：螺距3.5mm。
M33：螺距3.5mm。
M36：螺距4mm。
M39：螺距4mm。
M42：螺距4.5mm。
M45：螺距4.5mm。
M48：螺距5mm。
M52：螺距5mm。
M56：螺距5.5mm。
M60：螺距5.5mm。
2. 细牙螺纹M8×1：螺距1mm（细牙，与粗牙M8螺距1.25mm不同）。
M10×1：螺距1mm；M10×1.25（也是细牙的一种）。
M12×1：螺距1mm；M12×1.25；M12×1.5。
一般细牙螺纹的螺距比同规格粗牙螺纹螺距小，在一些需要精密调节或薄壁零件连接等场合使用。
二、英制螺纹1. 惠氏螺纹（BSW、BSF）1/4 20 BSW：表示公称直径为1/4英寸，每英寸20牙，螺距为1.27mm （25.4÷20）。
5/16 18 BSW：公称直径5/16英寸，每英寸18牙，螺距1.411mm（25.4÷18）。
3/8 16 BSW：公称直径3/8英寸，每英寸16牙，螺距1.588mm（25.4÷16）。
7/16 14 BSW：公称直径7/16英寸，每英寸14牙，螺距1.814mm（25.4÷14）。
12）。
9/16 12 BSF（细牙惠氏螺纹）：公称直径9/16英寸，每英寸12牙，螺距2.117mm。
管螺纹尺寸对照表-管螺纹标准表管螺纹尺寸对照表管螺纹标准表在机械制造、管道连接等领域，管螺纹是一种常用的连接方式。
为了确保连接的准确性和密封性，了解管螺纹的尺寸和标准是至关重要的。
下面为您详细介绍管螺纹尺寸对照表以及相关的标准。
管螺纹主要分为两大类：圆柱管螺纹和圆锥管螺纹。
圆柱管螺纹，常见的有 G 螺纹。
G 螺纹的牙型为三角形，牙型角为55 度。
其尺寸规格通常以公称直径和每英寸的牙数来表示。
比如，G1/2 表示公称直径为 1/2 英寸的圆柱管螺纹，每英寸有 14 牙。
圆锥管螺纹又包括 R 螺纹和 NPT 螺纹等。
R 螺纹是英制密封圆锥管螺纹，牙型角为 55 度。
NPT 螺纹是美制一般密封圆锥管螺纹，牙型角为 60 度。
以常见的 R 螺纹为例，R1/2 表示的是公称直径为 1/2 英寸的圆锥管螺纹。
在实际应用中，圆锥管螺纹的尺寸会随着螺纹的位置而有所变化。
比如，在基准平面上，大径、中径和小径的尺寸都有明确的规定。
下面为您列出一份较为常见的管螺纹尺寸对照表：｜螺纹类型｜公称直径（英寸）｜每英寸牙数｜大径（mm）｜中径（mm）｜小径（mm）｜｜｜｜｜｜｜｜｜ G1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ G1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ G3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ G1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ G3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ G1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ R1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ R1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ R3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ R1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ R3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ R1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ NPT1/8 ｜ 1/8 ｜ 27 ｜ 10242 ｜ 9489 ｜ 8736 ｜｜ NPT1/4 ｜ 1/4 ｜ 18 ｜ 13616 ｜ 12487 ｜ 11358 ｜｜ NPT3/8 ｜ 3/8 ｜ 18 ｜ 17055 ｜ 15926 ｜ 14797 ｜｜ NPT1/2 ｜ 1/2 ｜ 14 ｜ 21223 ｜ 19772 ｜ 18321 ｜｜ NPT3/4 ｜ 3/4 ｜ 14 ｜ 26568 ｜ 25117 ｜ 23666 ｜｜ NPT1 ｜ 1 ｜ 115 ｜ 33228 ｜ 31461 ｜ 29694 ｜需要注意的是，以上表格中的尺寸数据仅供参考，实际应用中可能会因为制造精度、材料等因素而有所偏差。
锥管螺纹标准尺寸表
锥管螺纹的标准尺寸通常遵循国际上广泛采用的标准。
以下是一些常见的锥管螺纹标准及其尺寸表，其中包括螺纹的直径、螺距等参数。
请注意，具体标准可能根据不同的应用和国家而有所不同。
1.NPT螺纹（美国国家螺纹标准）：
•NPT螺纹是一种常见的管螺纹，常用于美国和其他一些国家。
以下是一些常见尺寸：
2.BSP螺纹（英国标准管螺纹）：
•BSP螺纹是英国标准管螺纹，也在一些其他国家使用。
以下是一些常见尺寸：
这只是其中两种常见的标准之一。
在实际应用中，具体的螺纹标准和尺寸可能会因国家、行业和使用场景的不同而有所变化。
在进行具体设计和制造时，请务必查阅相关的国际标准或本地标准，以确保符合具体要求。
