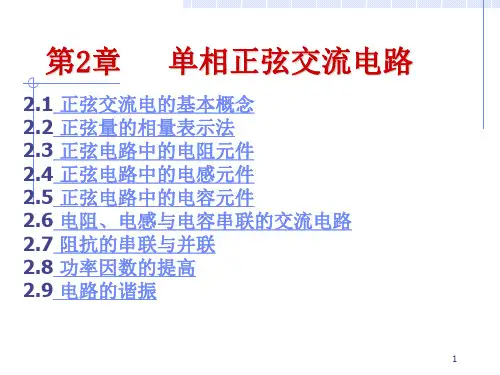

单相正弦交流电路

【例2.4】 u1=311sinωt V
u2=311sin(ωt-120°) V
u3=311sin(ωt+120°) V (1) 试写出u1、u2、u3
(2) 画出u1、u2、u3的相量图；利用相量图求出它们的和u。
【解】(1) 它们的有效值相同都为220 φ1=0,φ2=-2π/3,φ3=2π/3 V
图2.4
图2.5
图2.6
图2.7
1.2 正弦量的有效值
有效值是根据电流的热效应（即电能转化为热 能）得出的。
现将两个阻值相同的电阻分别通以交流电流i和 直流电流I，如果在交流电的一个周期T内，两个电阻 消耗的电能相等，即产生的热量相同，那么这个直 流电流的数值就是这个交流电流的有效值。
在直流电路中，电阻在一个周期时间内消耗的 WD=I2RT 同样，在交流电路中，电阻在一个周期内消耗
图2.8
而复数的指数形式便于复数的乘除运算。设有
A=|A|ejφ1
B=|B|ejφ2 A×B=|AB|ej(φ1+φ2) A/B=|A/B|ej(φ1-φ2)
2.2.2 正弦量的相量表示
u=Umsin(ωt+φu)
另有一复数为
A(t)=Umej(ωt+φu) =Umcos(ωt+φu)+jUmsin(ωt+φu)
因为电流初相位为零，由前面可知角频率为 314rad/s, i=55×1.414×sin314t 相量图如图2.18 A
QL=ULI=220×55=12100 var
(2) 如将电源的频率变为1000Hz , I=U/XL=220/80=2.75 A
图2.18 Ω
XL=2πfL=2×3.14×1000×12.75×10-3=80

区别与一般复数，相量的头顶上一般加符号“·”。 例：正弦量i=14.1sin(ωt+36.9°)A的最大值相量表示为：
•
I m = 14.1∠36.9°A
其有效值相量为：I• = 10∠36.9°A
由于一个电路中各正弦量都是同频率的，所以相量只需 对应正弦量的两要素即可。即模值对应正弦量的最大值或 有效值，幅角对应正弦量的初相。
i u u、i 即时对应！ R
电流、电压的瞬时值表达式
设 i Im sin t u、i 同相！
则 u ImR sin t Um sin t
u、i最大值或有效值之间符
合欧姆定律的数量关系。
Um ImR
或
U IR
•
相量关系式
•
I
U
U0
U
0 I0
RRR
相量图
U
I
（2）电阻元件上的功率关系
3
C -4
D
D 3 j4 第四象限 D 5 arctan 4
3
上式中的j 称为旋转因子，一个复数乘以j相当于在复
平面上逆时针旋转90°；除以j相当于在复平面上顺时针
旋转90°。
※数学课程中旋转因子是用i表示的，电学中为了区别 于电流而改为j。
正弦量的相量表示法
与正弦量相对应的复数形式的电压和电流称为相量。为
乘、除时用极坐标形式比较方便。
在复数运算当中，一定要根据复数所在象
限正确写出幅角的值。如：
+j
B4
A
A 3 j4 第一象限 A 553.1arctan 4 3
B 3 j4 第二象限 B 5180 arctan 4
-3 0
3
+1
3

单相正弦交流电路专项练习题1．纯电容交流电路中通过的电流有效值，等于加在电容器两端的除以它的。

2．在RLC串联电路中，发生串联谐振的条件是等于。

3．确定正弦量的三要素有、、。

4．纯电感交流电路中通过的电流有效值，等于加在电感两端的除以它的。

5．纯电阻交流电路中通过的电流有效值，等于加在电阻两端的除以它的。

6．在RL串联交流电路中，通过它的电流有效值，等于除以它的。

7．在感性负载的两端适当并联电容器可以使提高，电路的总减小。

8、任何一个正弦交流电都可以用相量和相量来表示。

9、已知正弦交流电压，则它的有效值是 V，角频率是。

10、实际电气设备大多为性设备，功率因数往往。

若要提高感性电路的功率因数，常采用人工补偿法进行调整，即在感性线路（或设备）两端并联。

11、各串联元件上电流相同，因此画串联电路相量图时，通常选择作为参考相量；并联各元件上相同，所以画并联电路相量图时，一般选择作为参考相量。

12、能量转换过程不可逆的电路功率常称为功率；能量转换过程可逆的电路功率叫做功率；这两部分功率的总和称为功率。

13、负载的功率因数越高，电源的利用率就，无功功率就。

14、只有电阻和电感元件相串联的电路，电路性质呈性；只有电阻和电容元件相串联的电路，电路性质呈性。

15、当RLC串联电路发生谐振时，电路中阻抗最小且等于；电路中电压一定时电流最大，且与电路总电压。

16．已知正弦交流电压，则它的频率为 Hz，初相角是º。

17．在电阻元件的的电路中，已知电压的初相角为40º，则电流的初相角为º。

18．在电感元件的的电路中，已知电压的初相角为40º，则电流的初相角为º。

19．在电容元件的的电路中，已知电压的初相角为40º，则电流的初相角为º。

20．在电阻元件的的电路中，已知电流的初相角为20º，则电压的初相角为º。

21．在电感元件的的电路中，已知电流的初相角为20º，则电压的初相角为º。

《单相交流电路》 PPT课件
• 单相交流电路概述 • 单相交流电路的基本原理 • 单相交流电路的元件与设备 • 单相交流电路的计算与分析 • 单相交流电路的故障诊断与维护 • 单相交流电路的未来发展与趋势
目录
Part
01
单相交流电路概述
定义与特点
定义
单相交流电路是指电源产生的电 流随时间按正弦规律变化的电路 。
维护与保养建议
建议一：定期检查
建议二：清洁散热
建议三：更换老化元件
对电气设备进行定期检查 ，确保无安全隐患。
保持电气设备散热良好， 防止过热损坏。
及时更换老化或损坏的元 件，确保电气性能稳定。
Part
06
单相交流电路的未来发展与趋 势
新技术与新材料的应用
高效电力电子转换技术
随着电力电子技术的进步，高效、紧 凑的电力电子转换器在单相交流电路 中将得到广泛应用，提高能源利用效 率。
负载的种类繁多，根据其工作原理和 用途可分为电阻性、电感性和电容性 负载。
保护装置
保护装置是为了保护电路和设备 的安全而设置的装置，如熔断器
、断路器和漏电保护器等。
熔断器是一种常见的保护装置， 当电路发生短路或过载时，熔断
器会熔断，从而切断电路。
断路器能够自动切断电路，防止 过载和短路引起的故障扩大。漏 电保护器能够在发生漏电时迅速
电线与电缆是传输电能的导体，常用的电线和电缆有铜线、铝线和橡胶电缆等。
电线与电缆的规格和型号根据电流大小和电压高低而定，不同规格的电线与电缆具 有不同的载流量和电阻值。
电线与电缆的绝缘层材料和厚度也影响其电气性能和使用寿命。
负载
负载是指使用电能的设备或器件，如 灯泡、电动机和加热器等。
