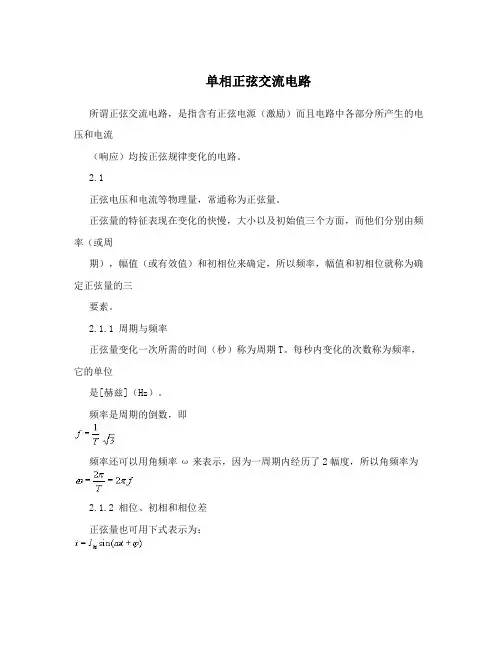

单相正弦交流电路所谓正弦交流电路，是指含有正弦电源（激励）而且电路中各部分所产生的电压和电流（响应）均按正弦规律变化的电路。

2.1正弦电压和电流等物理量，常通称为正弦量。

正弦量的特征表现在变化的快慢，大小以及初始值三个方面，而他们分别由频率（或周期），幅值（或有效值）和初相位来确定，所以频率，幅值和初相位就称为确定正弦量的三要素。

2.1.1 周期与频率正弦量变化一次所需的时间（秒）称为周期T。

每秒内变化的次数称为频率，它的单位是[赫兹]（Hz）。

频率是周期的倒数，即频率还可以用角频率ω来表示，因为一周期内经历了2幅度，所以角频率为2.1.2 相位、初相和相位差正弦量也可用下式表示为：上式中的角度称为正弦量的相位角或相位。

T＝0时的相位角称为初相位角或初相位。

两个同频率正弦量的相位角之差或初相位之差，称为相位角差或相位差，用表示。

由图示的正弦波可见，因为u和i的初相位（不同相），所以它们的变化步调是不一致的，即不是同时达到正的幅值或零值。

图中，所以u较i先达到正的幅值。

这时我们说，在相位上u比I超前角，或者说i比u滞后角。

2.1.3 振幅与有效值正弦量在任一瞬间的值称为瞬时值，用小写字母表示，如i，u，e分别表示电流，电压和电动势的瞬时值。

瞬时值中最大的值称为幅值或最大值，用带下标m 的大写字母表示，如I，U及E分别表示电流，电压及电动势的幅值。

mmm某一周期电流I通过电阻R（譬如电阻炉）在一个周期内产生的热量，和另一个直流I通过同样大小的电阻在相等的时间内产生的热量相等，那么这个周期性变化的电流I的有效值在数值上就等于这个直流I。

也就有：2.2 正弦交流电的向量表示法设有一正弦电压u=Um sin(ωt+φ），其波形如下图所示，左边是一旋转有向线段A，在直角坐标系中。

有向线段的长度代表正弦量的幅值Um，它的初始位置（t ＝0时的位置）与横轴正方向的夹角等于争先量的初相位φ，并且以正弦量的角频率ω作逆时针方向旋转。

单相正弦交流电路的基本知识本章的学习重点：● 正弦交流电路的基本概念；● 正弦量有效值的概念和定义，有效值与最大值之间的数量关系；● 三大基本电路元件在正弦交流电路中的伏安关系及功率和能量问题。

3．1 正弦交流电路的基本概念1、学习指导（1）正弦量的三要素正弦量随时间变化、对应每一时刻的数值称为瞬时值，正弦量的瞬时值表示形式一般为解析式或波形图。

正弦量的最大值反映了正弦量振荡的正向最高点，也称为振幅。

正弦量的最大值和瞬时值都不能正确反映它的作功能力，因此引入有效值的概念：与一个交流电热效应相同的直流电的数值定义为这个交流电的有效值。

正弦交流电的有效值与它的最大值之间具有确定的数量关系，即I I 2m 。

周期是指正弦量变化一个循环所需要的时间；频率指正弦量一秒钟内所变化的周数；角频率则指正弦量一秒钟经历的弧度数，周期、频率和角频率从不同的角度反映了同一个问题：正弦量随时间变化的快慢程度。

相位是正弦量随时间变化的电角度，是时间的函数；初相则是对应t=0时刻的相位，初相确定了正弦计时始的位置。

正弦量的最大值（或有效值）称为它的第一要素，第一要素反映了正弦量的作功能力；角频率（或频率、周期）为正弦量的第二要素，第二要素指出了正弦量随时间变化的快慢程度；初相是正弦量的第三要素，瞎经确定了正弦量计时始的位置。

一个正弦量，只要明确了它的三要素，则这个正弦量就是唯一地、确定的。

因此，表达一个正弦量时，也只须表达出其三要素即可。

解析式和波形图都能很好地表达正弦量的三要素，因此它们是正弦量的表示方法。

（2）相位差相位差指的是两个同频率正弦量之间的相位之差，由于同频率正弦量之间的相位之差实际上就等于它们的初相之差，因此相位差就是两个同频率正弦量的初相之差。

注意：不同频率的正弦量之间是没有相位差的概念而言的。

相位差的概念中牵扯到超前、滞后、同相、反相、正交等术语，要求能够正确理解，要注意超前、滞后的概念中相位差不得超过±180°；同相即两个同频率的正弦量初相相同；反相表示两个同频率正弦量相位相差180°，注意180°在解析式中相当于等号后面的负号；正交表示两个同频率正弦量之间的相位差是90°。

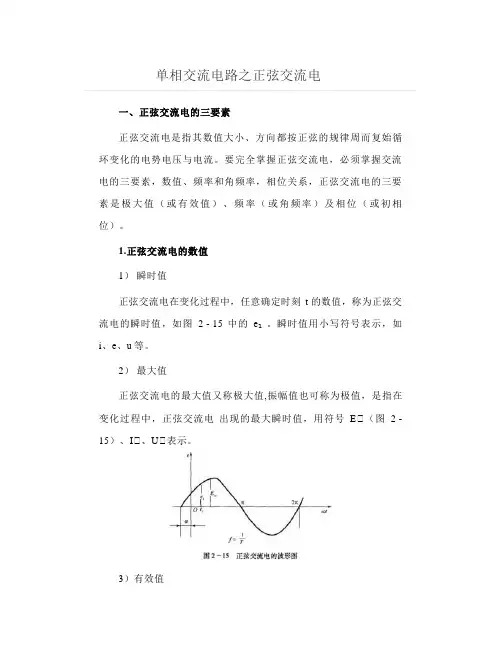

单相交流电路之正弦交流电一、正弦交流电的三要素正弦交流电是指其数值大小、方向都按正弦的规律周而复始循环变化的电势电压与电流。

要完全掌握正弦交流电，必须掌握交流电的三要素，数值、频率和角频率，相位关系，正弦交流电的三要素是极大值（或有效值）、频率（或角频率）及相位（或初相位）。

1.正弦交流电的数值1）瞬时值正弦交流电在变化过程中，任意确定时刻t的数值，称为正弦交流电的瞬时值，如图 2 - 15 中的e₁。

瞬时值用小写符号表示，如i、e、u等。

2）最大值正弦交流电的最大值又称极大值,振幅值也可称为极值，是指在变化过程中，正弦交流电出现的最大瞬时值，用符号Eₘ（图 2 - 15）、Iₘ、Uₘ表示。

3）有效值正弦交流电的有效值是衡量它发热做功的一个基本量。

就是说，交流电流和直流电流分别通过同一电阻，如果经过相同时间产生同样热量，则交流电流的有效值等于直流电流的大小。

因此，定义正弦交流电的有效值是从发热做功方面与直流等效的值称为交流电的有效值，从数学角度，它又可以称为方均根值。

有效值用大写符号表示，如E、I、U。

正弦交流电的瞬时值，可以用数学解析式表达，即u=Uₘsin(ωt+φ)正弦交流电的有效值与极大值的关系为或实际上，交流电路的分析与计算过程中，主要用交流电的有效值，例如，电器铭牌上标定的电压、电流，仪表（电流表、电压表）测量的指示值以及计算电路的电压、电流等都是有效值。

2.频率和角频率1）频率和周期（1）频率:是指正弦交流电单位时间（s）内循环变化的次数，用符号f表示，单位为赫兹(Hz).-般50Hz.、60Hz称为工频交流电。

(2)周期:是指正弦交流电每循环一次所经历的时间(s),即正弦交流电从0值到极大值再到0值再变化到负的最大值然后回到0值的过程所经历的时间称,用符号T表示，单位为秒(s)。

频率与周期的关系为f=1/T2) 角频率角频率是指正弦交流电每秒循环变化所经历的弧度(这里指角度)，用符号ω表示，单位是弧度/秒(red/s)。

单相正弦交流电路本章主要介绍了正弦交流电的基本概念、正弦交流电路的分析方法和正弦交流电路功率因数问题。

本章要求：1、 掌握正弦交流电基本概念，特别是有效值，初相位和相位差2、 掌握正弦量表示方法，特别是相量表示方法。

3、 熟悉单一参数电路的电压、电流关系及能量转换关系4、 了解电路基本定律的相量形式5、 能够对一般正弦交流电路进行分析和计算，掌握交流电路的功率及其计算。

6、 了解功率因数提高的意义及方法 引言：电路的物理量（电压、电流等），按其波形类型，大致可分为正弦交流电路：若电路中的电源（电动势）及由此产生的电压、电流均为正弦交流量，则这样的电路称为正弦交流电路。

若电源是单相的，就是单相正弦交流电路（举几个实例如日光灯电路、电风扇电路等），三相电源供电的则是三相正弦交流电路。

交流电应用很广，举例说明。

周期量交流量（大小、方向均做周期性变）非周期量（如电容充电电压）脉动量（大小做周期性变化，而方向不变）如：i 非正弦交流量，如：i正弦交流量i§３-1正弦交流电的基本概念概念：大小、方向均随时间作正弦规律变化的饿电流、电压、电动势等物理量均称为正弦交流电，简称交流电或正弦量 正弦量的波形图如下：三角函数表示：u=U m sin(wt+ϕu ) i=I m sin(wt+ϕi ) u 、i 为电流、电压的瞬时值周期、频率、角频率周波：变化一个循环称为一个周波周期T ：正弦量变化一个周波所需的时间单位S频率f ：每秒钟变化的周波数，单位：Hz, f=1/T,工作频率f=50Hz,周期T=0.02S 角频率w ：每秒钟变化的弧度数，单位：弧度/秒（rad/s ）,w=2πf=Tπ2f=50Hz 时,w=314rad/s一、幅值：最大的瞬时值，用大写字母加下标m 表示，如U m 、I m 二、初相：u=U m sin(wt+ϕu )正弦量三要素U m 、I m —最大值（最值），表示正弦量大小w —角频率，反映正弦量变化快慢 ϕu 、ϕi —初相位，反映t=0时刻正弦量的瞬时值大小，即正弦量初始值大小。

单相正弦交流电路本章主要介绍了正弦交流电的基本概念、正弦交流电路的分析方法和正弦交流电路功率因数问题。

本章要求：1、 掌握正弦交流电基本概念，特别是有效值，初相位和相位差2、 掌握正弦量表示方法，特别是相量表示方法。

3、 熟悉单一参数电路的电压、电流关系及能量转换关系4、 了解电路基本定律的相量形式5、 能够对一般正弦交流电路进行分析和计算，掌握交流电路的功率及其计算。

6、 了解功率因数提高的意义及方法 引言：电路的物理量（电压、电流等），按其波形类型，大致可分为正弦交流电路：若电路中的电源（电动势）及由此产生的电压、电流均为正弦交流量，则这样的电路称为正弦交流电路。

若电源是单相的，就是单相正弦交流电路（举几个实例如日光灯电路、电风扇电路等），三相电源供电的则是三相正弦交流电路。

交流电应用很广，举例说明。

周期量交流量（大小、方向均做周期性变）非周期量（如电容充电电压）脉动量（大小做周期性变化，而方向不变）如：i 非正弦交流量，如：i正弦交流量i§３-1正弦交流电的基本概念概念：大小、方向均随时间作正弦规律变化的饿电流、电压、电动势等物理量均称为正弦交流电，简称交流电或正弦量 正弦量的波形图如下：三角函数表示：u=U m sin(wt+ϕu ) i=I m sin(wt+ϕi ) u 、i 为电流、电压的瞬时值周期、频率、角频率周波：变化一个循环称为一个周波周期T ：正弦量变化一个周波所需的时间单位S频率f ：每秒钟变化的周波数，单位：Hz, f=1/T,工作频率f=50Hz,周期T=0.02S 角频率w ：每秒钟变化的弧度数，单位：弧度/秒（rad/s ）,w=2πf=Tπ2f=50Hz 时,w=314rad/s一、幅值：最大的瞬时值，用大写字母加下标m 表示，如U m 、I m 二、初相：u=U m sin(wt+ϕu )正弦量三要素U m 、I m —最大值（最值），表示正弦量大小w —角频率，反映正弦量变化快慢 ϕu 、ϕi —初相位，反映t=0时刻正弦量的瞬时值大小，即正弦量初始值大小。
