【CN110093483A】一种防氧化脱碳涂料及其保护热处理工艺【专利】

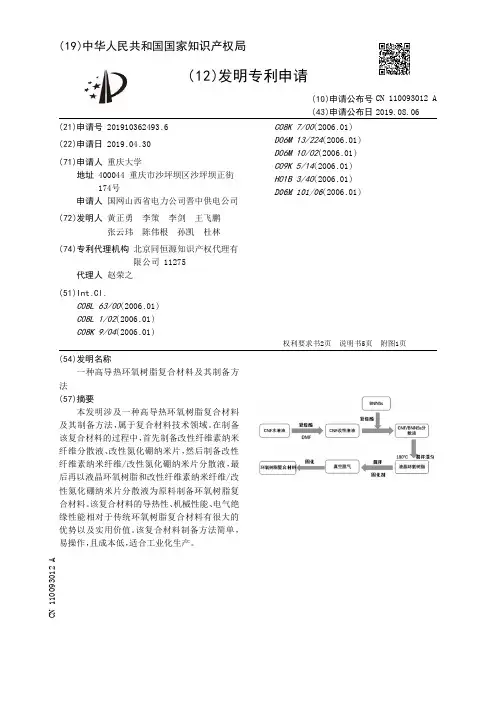

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910362493.6(22)申请日 2019.04.30(71)申请人 重庆大学地址 400044 重庆市沙坪坝区沙坪坝正街174号申请人 国网山西省电力公司晋中供电公司(72)发明人 黄正勇　李策　李剑　王飞鹏　张云玮　陈伟根　孙凯　杜林　(74)专利代理机构 北京同恒源知识产权代理有限公司 11275代理人 赵荣之(51)Int.Cl.C08L 63/00(2006.01)C08L 1/02(2006.01)C08K 9/04(2006.01)C08K 7/00(2006.01)D06M 13/224(2006.01)D06M 10/02(2006.01)C09K 5/14(2006.01)H01B 3/40(2006.01)D06M 101/06(2006.01)(54)发明名称一种高导热环氧树脂复合材料及其制备方法(57)摘要本发明涉及一种高导热环氧树脂复合材料及其制备方法，属于复合材料技术领域。

在制备该复合材料的过程中，首先制备改性纤维素纳米纤维分散液、改性氮化硼纳米片，然后制备改性纤维素纳米纤维/改性氮化硼纳米片分散液，最后再以液晶环氧树脂和改性纤维素纳米纤维/改性氮化硼纳米片分散液为原料制备环氧树脂复合材料。

该复合材料的导热性、机械性能、电气绝缘性能相对于传统环氧树脂复合材料有很大的优势以及实用价值。

该复合材料制备方法简单，易操作，且成本低，适合工业化生产。

权利要求书2页 说明书5页 附图1页CN 110093012 A 2019.08.06C N 110093012A权　利　要　求　书1/2页CN 110093012 A1.一种高导热环氧树脂复合材料的制备方法，其特征在于，所述方法包括如下步骤：(1)制备改性纤维素纳米纤维分散液首先将复烃酯和无水乙醇加入水中，混匀后制得复烃酯水解溶液；然后向所述复烃酯水解溶液中加入纤维素纳米纤维水溶液，于70-80℃下搅拌2-3h，制得改性纤维素纳米纤维水溶液；最后向所述改性纤维素纳米纤维水溶液中加入二甲基甲酰胺，超声处理后置于离心机中进行离心置换，接着再加入二甲基甲酰胺，再次超声处理后置于离心机中进行离心置换，如此重复至所述改性纤维素纳米纤维水溶液中水全部置换为二甲基甲酰胺，制得改性纤维素纳米纤维分散液；(2)制备改性氮化硼纳米片首先将复烃酯和无水乙醇加入水中，混匀后制得复烃酯水解溶液；然后向所述复烃酯水解溶液中加入氮化硼纳米片，于70-80℃下搅拌2-3h后烘干，将烘干后的固体经研磨后制得改性氮化硼纳米片；(3)制备改性纤维素纳米纤维/改性氮化硼纳米片分散液将步骤(2)中制得的改性氮化硼纳米片加入步骤(1)中制备的改性纤维素纳米纤维分散液中，超声处理12-14h后静置10-12h，取上层清液即获得改性纤维素纳米纤维/改性氮化硼纳米片分散液；(4)制备高导热环氧树脂复合材料将液晶环氧树脂加热熔化后，加入步骤(3)中制得的改性纤维素纳米纤维/改性氮化硼纳米片分散液，在180℃下搅拌混匀并至所述改性纤维素纳米纤维/改性氮化硼纳米片分散液中的二甲基甲酰胺挥发，然后加入固化剂后在90-180℃下恒温搅拌15-50min后抽真空脱气，最后依次在90-150℃、120-180℃和150-210℃下固化10min、20-30min和40-60min，制得高导热环氧树脂复合材料。

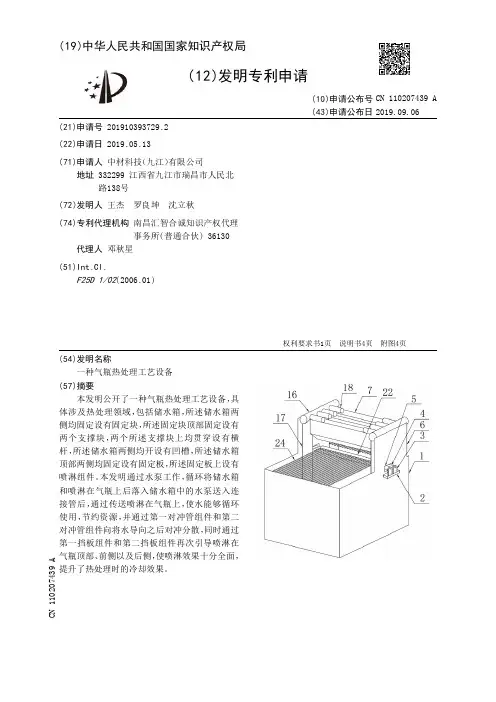

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910393729.2(22)申请日 2019.05.13(71)申请人 中材科技（九江）有限公司地址 332299 江西省九江市瑞昌市人民北路138号(72)发明人 王杰　罗良坤　沈立秋　(74)专利代理机构 南昌汇智合诚知识产权代理事务所(普通合伙) 36130代理人 邓秋星(51)Int.Cl.F25D 1/02(2006.01)(54)发明名称一种气瓶热处理工艺设备(57)摘要本发明公开了一种气瓶热处理工艺设备，具体涉及热处理领域，包括储水箱，所述储水箱两侧均固定设有固定块，所述固定块顶部固定设有两个支撑块，两个所述支撑块上均贯穿设有横杆，所述储水箱两侧均开设有凹槽，所述储水箱顶部两侧均固定设有固定板，所述固定板上设有喷淋组件。

本发明通过水泵工作，循环将储水箱和喷淋在气瓶上后落入储水箱中的水泵送入连接管后，通过传送喷淋在气瓶上，使水能够循环使用，节约资源，并通过第一对冲管组件和第二对冲管组件向将水导向之后对冲分散，同时通过第一挡板组件和第二挡板组件再次引导喷淋在气瓶顶部、前侧以及后侧，使喷淋效果十分全面，提升了热处理时的冷却效果。

权利要求书1页 说明书4页 附图4页CN 110207439 A 2019.09.06C N 110207439A权　利　要　求　书1/1页CN 110207439 A1.一种气瓶热处理工艺设备，包括储水箱（1），其特征在于：所述储水箱（1）两侧均固定设有固定块（2），所述固定块（2）顶部固定设有两个支撑块（3），两个所述支撑块（3）上均贯穿设有横杆（4），所述储水箱（1）两侧均开设有凹槽（5），所述储水箱（1）顶部两侧均固定设有固定板（6），所述固定板（6）上设有喷淋组件（7）；所述喷淋组件（7）包括两个第一挡板组件（8）和一个第二挡板组件（9），两个所述第一挡板组件（8）均包括第一板体（10）和第二板体（11），一个所述第二挡板组件（9）设于两个第一挡板组件（8）之间，一个所述第二挡板组件（9）包括第三板体（12）和第四板体（13），所述固定板（6）上固定设有第一对冲管组件（14）和第二对冲管组件（15）；所述第一对冲管组件（14）和第二对冲管组件（15）均包括第一导水管（16），所述第一导水管（16）底部固定设有第二导水管（17），所述第一导水管（16）一侧固定设有设有多个喷嘴（18），所述第二导水管（17）上固定设有连接管（19），所述连接管（19）底部固定设有第三导水管（20），所述第三导水管（20）上固定设有水泵（21）。

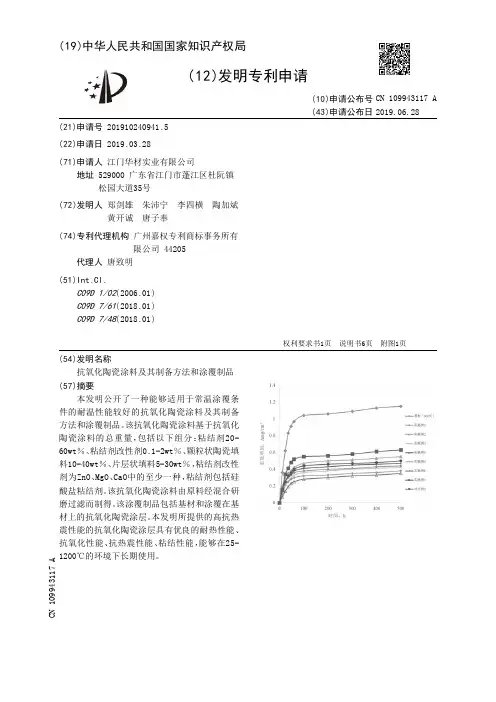

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910240941.5(22)申请日 2019.03.28(71)申请人 江门华材实业有限公司地址 529000 广东省江门市蓬江区杜阮镇松园大道35号(72)发明人 郑剑雄　朱沛宁　李四横　陶加斌　黄开诚　唐子奉　(74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 唐致明(51)Int.Cl.C09D 1/02(2006.01)C09D 7/61(2018.01)C09D 7/48(2018.01)(54)发明名称抗氧化陶瓷涂料及其制备方法和涂覆制品(57)摘要本发明公开了一种能够适用于常温涂覆条件的耐温性能较好的抗氧化陶瓷涂料及其制备方法和涂覆制品。

该抗氧化陶瓷涂料基于抗氧化陶瓷涂料的总重量，包括以下组分：粘结剂20-60wt％、粘结剂改性剂0.1-2wt％、颗粒状陶瓷填料10-40wt％、片层状填料5-30wt％，粘结剂改性剂为ZnO、MgO、CaO中的至少一种，粘结剂包括硅酸盐粘结剂。

该抗氧化陶瓷涂料由原料经混合研磨过滤而制得。

该涂覆制品包括基材和涂覆在基材上的抗氧化陶瓷涂层。

本发明所提供的高抗热震性能的抗氧化陶瓷涂层具有优良的耐热性能、抗氧化性能、抗热震性能、粘结性能，能够在25-1200℃的环境下长期使用。

权利要求书1页 说明书6页 附图1页CN 109943117 A 2019.06.28C N 109943117A权　利　要　求　书1/1页CN 109943117 A1.一种抗氧化陶瓷涂料，其特征在于，基于所述抗氧化陶瓷涂料的总重量，包括以下组分：粘结剂20-60wt％、粘结剂改性剂0.1-2wt％、颗粒状陶瓷填料10-40wt％、片层状填料5-30wt％，所述粘结剂改性剂为ZnO、MgO、CaO中的至少一种，所述粘结剂包括硅酸盐粘结剂。

2.根据权利要求1所述的抗氧化陶瓷涂料，其特征在于，所述硅酸盐粘结剂为硅酸锂溶液、硅酸钠溶液、硅酸钾溶液中的至少一种。

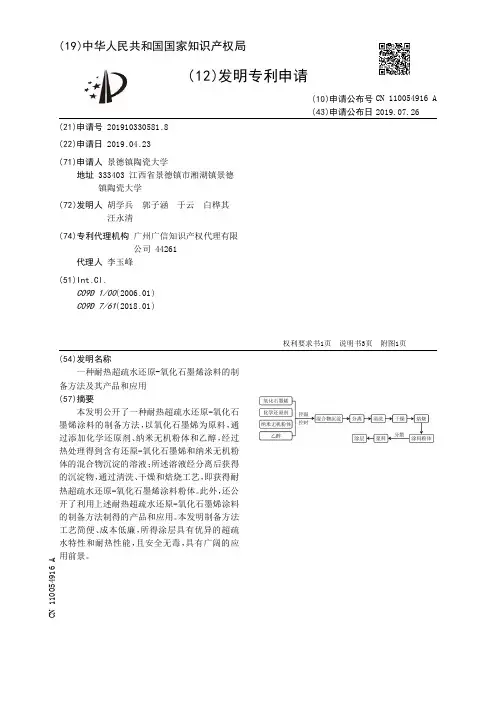

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910330581.8(22)申请日 2019.04.23(71)申请人 景德镇陶瓷大学地址 333403 江西省景德镇市湘湖镇景德镇陶瓷大学

(72)发明人 胡学兵　郭子涵　于云　白桦其　汪永清　

(74)专利代理机构 广州广信知识产权代理有限公司 44261代理人 李玉峰

(51)Int.Cl.C09D 1/00(2006.01)

C09D 7/61(2018.01)

(54)发明名称一种耐热超疏水还原-氧化石墨烯涂料的制备方法及其产品和应用(57)摘要本发明公开了一种耐热超疏水还原-氧化石墨烯涂料的制备方法，以氧化石墨烯为原料，通过添加化学还原剂、纳米无机粉体和乙醇，经过热处理得到含有还原-氧化石墨烯和纳米无机粉体的混合物沉淀的溶液；所述溶液经分离后获得的沉淀物，通过清洗、干燥和焙烧工艺，即获得耐热超疏水还原-氧化石墨烯涂料粉体。此外，还公开了利用上述耐热超疏水还原-氧化石墨烯涂料的制备方法制得的产品和应用。本发明制备方法工艺简便、成本低廉，所得涂层具有优异的超疏水特性和耐热性能，且安全无毒，具有广阔的应用前景。

权利要求书1页 说明书3页 附图1页

CN 110054916 A2019.07.26

CN 110054916 A1.一种耐热超疏水还原-氧化石墨烯涂料的制备方法，其特征在于包括以下步骤：(1)在氧化石墨烯水分散液中，加入化学还原剂、纳米无机粉体、乙醇，其中按照体积比所述氧化石墨烯水分散液∶化学还原剂∶乙醇＝1∶1～2∶3～6，所述纳米无机粉体的用量为氧化石墨烯水分散液的0.05～0.1wt％，搅拌混合均匀后，形成混合液；(2)将所述混合液进行热处理，得到含有还原-氧化石墨烯和纳米无机粉体的混合物沉淀的溶液；(3)所述溶液进行过滤分离得到的沉淀物，经清洗、干燥后，进行焙烧处理，即获得耐热超疏水还原-氧化石墨烯涂料粉体。2.根据权利要求1所述的耐热超疏水还原-氧化石墨烯涂料的制备方法，其特征在于：所述步骤(1)中氧化石墨烯水分散液的浓度为0.5～5mg/mL，化学还原剂为浓度为2～4mol/L的氢氧化钠溶液、或浓度为80～85％的水合联氨；所述纳米无机粉体为氧化铝、莫来石或石棉，其平均粒径为30～200nm。3.根据权利要求1所述的耐热超疏水还原-氧化石墨烯涂料的制备方法，其特征在于：所述步骤(2)中热处理的温度为70～80℃，热处理时间为18～24h。4.根据权利要求1所述的耐热超疏水还原-氧化石墨烯涂料的制备方法，其特征在于：所述步骤(3)中焙烧处理的温度为200～300℃，焙烧时间为10～20min。5.利用权利要求1-4之一所述耐热超疏水还原-氧化石墨烯涂料的制备方法制得的产品。6.权利要求5所述耐热超疏水还原-氧化石墨烯涂料的制备方法制得的产品的应用，其特征在于：将所述涂料粉体产品分散到乙醇或丙酮中，得到浓度为0.5～2wt％的涂层浆料；将所述涂层浆料涂覆在基体表面，经干燥后，即得到耐热超疏水还原-氧化石墨烯涂层。7.根据权利要求6所述的耐热超疏水还原-氧化石墨烯涂料的制备方法制得的产品的应用，其特征在于：所述涂层经≤300℃热处理后，其水静态接触角≥152°、滚动接触角＜8°。
