下载文档原格式
钢铁材料热处理防氧化涂层的探究钢铁材料经过热处理后往往会形成氧化层，这会降低其表面的物理和化学性能，甚至导致材料的失效。
研究人员一直在探索各种方式来防止钢铁材料热处理后的氧化问题。
近年来，一种热处理防氧化涂层的研究引起了人们的关注，即反射型氧化物涂层。
该涂层的主要成分是氧化物，其在高温下能够反射大部分的热辐射，并且具有较低的热传导性能。
涂有反射型氧化物涂层的钢铁材料在热处理过程中能够有效地减少氧化反应的发生，从而保护钢铁材料的表面。
实验证明，涂有反射型氧化物涂层的钢铁材料经过热处理后，其表面的氧化层明显减少，同时钢铁材料的物理性能和化学性能也得到了显著提升。
涂有反射型氧化物涂层的钢铁材料的硬度可以提高20%以上，延伸率也可以提高50%以上。
还发现这种涂层在高温下具有较好的抗蚀性能，能够有效地防止钢铁材料发生氧化腐蚀。
研究人员通过对反射型氧化物涂层的成分和制备工艺进行优化，进一步提高了涂层的防氧化性能。
在涂层中添加了一些稀土元素，可以显著提高涂层的反射性能和抗蚀性能。
在制备过程中采用了一些特殊的工艺，如高温烧结技术和阳极氧化技术，可以使涂层的成分更加均匀，从而提高涂层的性能稳定性和耐磨性。
尽管反射型氧化物涂层在防氧化方面取得了显著的进展，但这种涂层仍然存在一些问题。
制备过程相对复杂，涂层的成本较高。
涂层的耐高温性能需要进一步提高，以满足一些特殊工况下的需求。
涂层的附着力和耐久性也需要加强，以保证涂层的稳定性和使用寿命。
反射型氧化物涂层是一种有效的钢铁材料热处理防氧化方法。
通过对涂层成分和制备工艺的优化，可以进一步提高涂层的防氧化性能。
仍需要进一步研究和改进，以解决涂层成本高、耐高温性能不足和附着力等方面的问题，以实现涂层在实际应用中的广泛推广和应用。

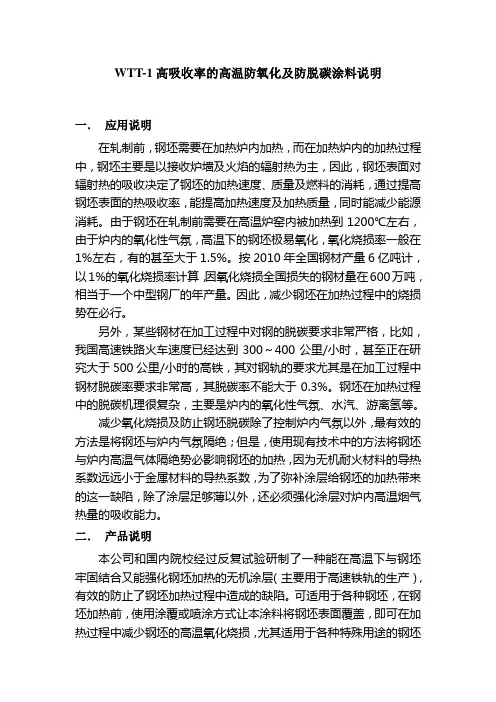

WTT-1高吸收率的高温防氧化及防脱碳涂料说明一．应用说明在轧制前，钢坯需要在加热炉内加热，而在加热炉内的加热过程中，钢坯主要是以接收炉墙及火焰的辐射热为主，因此，钢坯表面对辐射热的吸收决定了钢坯的加热速度、质量及燃料的消耗，通过提高钢坯表面的热吸收率，能提高加热速度及加热质量，同时能减少能源消耗。
由于钢坯在轧制前需要在高温炉窑内被加热到1200℃左右，由于炉内的氧化性气氛，高温下的钢坯极易氧化，氧化烧损率一般在1%左右，有的甚至大于1.5%。
按2010年全国钢材产量6亿吨计，以1%的氧化烧损率计算，因氧化烧损全国损失的钢材量在600万吨，相当于一个中型钢厂的年产量。
因此，减少钢坯在加热过程中的烧损势在必行。
另外，某些钢材在加工过程中对钢的脱碳要求非常严格，比如，我国高速铁路火车速度已经达到300～400公里/小时，甚至正在研究大于500公里/小时的高铁，其对钢轨的要求尤其是在加工过程中钢材脱碳率要求非常高，其脱碳率不能大于0.3%。
钢坯在加热过程中的脱碳机理很复杂，主要是炉内的氧化性气氛、水汽、游离氢等。
减少氧化烧损及防止钢坯脱碳除了控制炉内气氛以外，最有效的方法是将钢坯与炉内气氛隔绝；但是，使用现有技术中的方法将钢坯与炉内高温气体隔绝势必影响钢坯的加热，因为无机耐火材料的导热系数远远小于金属材料的导热系数，为了弥补涂层给钢坯的加热带来的这一缺陷，除了涂层足够薄以外，还必须强化涂层对炉内高温烟气热量的吸收能力。
二．产品说明本公司和国内院校经过反复试验研制了一种能在高温下与钢坯牢固结合又能强化钢坯加热的无机涂层（主要用于高速铁轨的生产），有效的防止了钢坯加热过程中造成的缺陷。
可适用于各种钢坯，在钢坯加热前，使用涂覆或喷涂方式让本涂料将钢坯表面覆盖，即可在加热过程中减少钢坯的高温氧化烧损，尤其适用于各种特殊用途的钢坯加热，除了能减少高温氧化烧损外，能降低钢坯在加热过程中的脱碳率，保证了特殊用途所需要的产品性能。
钢铁材料热处理防氧化涂层的探究钢铁材料的热处理是制造产业的重要环节，涉及到的流程相对较多，本文重点阐述钢铁材料热处理防氧化涂层施工相关内容，主要目的是希望帮助制造企业提高处理效率与质量，降低污染物质的产出量，如此可以推动制造企业实现经济效益与社会的协调统一，对提高我国制造技术的应用性、科学性具有积极影响。
标签：钢铁材料;热处理;防氧化涂层0 前言热处理工艺主要改变钢铁材料的内部晶粒组织，经过该道工序的钢铁材料机械性能会发生较大变化，但在处理过程中材料表面容易被氧化，降低材料的耐磨性与耐腐蚀性，对此制造企业要对钢铁材料热处理防氧化技术进行优化，通过增加涂层的方式增强其抗氧化能力，如此可有效提高钢铁材料的生产质量。
1 钢铁材料热处理工艺简述钢铁材料热处理是指将钢铁材料放在一定介质中加热，保持一段时间温度后冷却，以此实现改变钢铁材料内部晶粒组织的工艺，尽管不会对材料外形、尺寸造成影响，但会改变材料的物理性质与化学性能，使得钢铁材料发生变形的几率大幅度提高。
为了减少影响钢铁材料生产质量的不良因素，制造企业必须采取科学手段防止材料在热处理过程中氧化，增强材料的抗腐蚀性与综合性能。
2 钢铁材料热处理防氧化涂层施工2.1 木炭装箱保护钢铁材料的应用范围相对较广，有些被用来制作零件或模具的材料对表面硬度、强度等质量要求较高，因此制造企业可以采用木炭装箱保护的方式防止材料在热处理过程中氧化。
具体过程是：第一，先将钢铁材料放入保护箱，再在保护箱中加入木炭，将木炭燃烧后形成的物质当做防氧化涂层。
第二，在添加木炭之前，工作人员要综合分析保护箱大小、容量、材料数量、加热时间等影响因素，合理控制木炭量，避免过多或过少现象发生;一般情况下，木炭过多会导致材料表面碳含量短时间内增加，造成钢铁材料表面硬度偏高的假象，木炭过少则会产生表面脱碳现象，导致氧化皮的出现[1]。
第三，在处理一些尺寸相对较大的钢铁材料时，由于保护箱大小有限，故而工作人员可以使用木炭装盘法，一定程度上也能实现防氧化的目的。
钢铁材料热处理防氧化涂层的探究随着工业化进程的不断发展，钢材作为基本建材之一，已经成为了许多行业的必需品。
然而钢材容易受到氧化腐蚀的影响，影响其使用寿命和质量。
因此，为了提高钢材的防锈性能，应用防氧化涂层成为了一种有效的手段。
本文将探究钢铁材料热处理防氧化涂层的研究进展。
热处理防氧化涂层是一种表面涂覆技术，通过在钢材表面涂覆一层特殊的化学物质，可以防止钢材受到氧化腐蚀的影响，延长其使用寿命和维护周期。
近年来，钢材热处理防氧化涂层已经成为了钢铁材料科学研究的热点之一。
其原理是在钢材表面形成一层氧化物，从而使钢材具有一定的耐腐蚀性能。
目前，热处理防氧化涂层的研究方向主要集中在涂层制备方法、涂层组成和涂层性能三个方面。
涂层制备方法主要包括电镀法、喷涂法、电化学沉积法、物理气相沉积法等。
其中物理气相沉积法和电镀法是比较常用的制备方法。
涂层组成主要分为单一涂层和复合涂层两种，其中复合涂层具有优异的性能。
涂层性能包括防氧化性能、摩擦学性能、耐磨性能、耐腐蚀性能等。
研究者们根据涂层的不同需求，选择不同的制备方法和组成成分以达到更好的性能。
热处理防氧化涂层的应用范围广泛，主要应用于汽车、航空、机械、电力等行业。
例如，汽车发动机的氧化铝涂层可以防止发动机温度过高而引起损坏；航空业中，采用铬酸铝和氧化铝的复合涂层可以减轻飞机的重量，提高燃料效率。
总的来说，钢铁材料热处理防氧化涂层的研究是钢铁材料领域内的一个重要研究方向。
研究者们通过挖掘不同的制备方法和组成成分，来提高其性能和应用领域的广度和深度。
预计在不久的将来，热处理防氧化涂层将成为绝大部分行业的必需品。

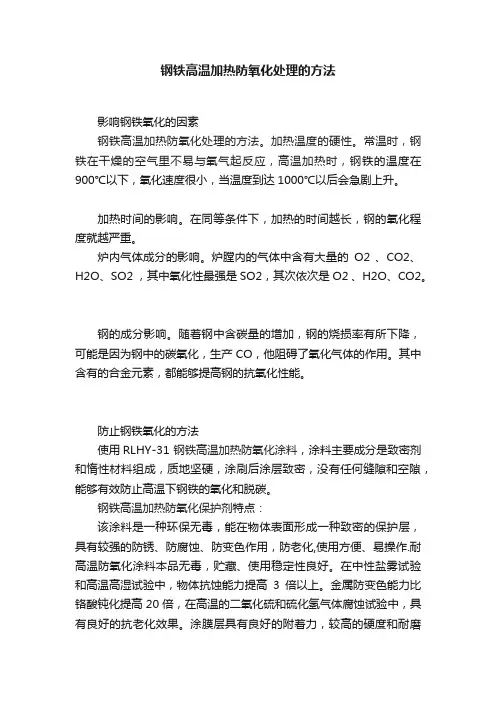

钢铁高温加热防氧化处理的方法影响钢铁氧化的因素钢铁高温加热防氧化处理的方法。
加热温度的硬性。
常温时，钢铁在干燥的空气里不易与氧气起反应，高温加热时，钢铁的温度在900℃以下，氧化速度很小，当温度到达1000℃以后会急剧上升。
加热时间的影响。
在同等条件下，加热的时间越长，钢的氧化程度就越严重。
炉内气体成分的影响。
炉膛内的气体中含有大量的O2 、CO2、H2O、SO2 ，其中氧化性最强是SO2，其次依次是O2 、H2O、CO2。
钢的成分影响。
随着钢中含碳量的增加，钢的烧损率有所下降，可能是因为钢中的碳氧化，生产CO，他阻碍了氧化气体的作用。
其中含有的合金元素，都能够提高钢的抗氧化性能。
防止钢铁氧化的方法使用RLHY-31 钢铁高温加热防氧化涂料，涂料主要成分是致密剂和惰性材料组成，质地坚硬，涂刷后涂层致密，没有任何缝隙和空隙，能够有效防止高温下钢铁的氧化和脱碳。
钢铁高温加热防氧化保护剂特点：该涂料是一种环保无毒，能在物体表面形成一种致密的保护层，具有较强的防锈、防腐蚀、防变色作用，防老化,使用方便、易操作.耐高温防氧化涂料本品无毒，贮藏、使用稳定性良好。
在中性盐雾试验和高温高湿试验中，物体抗蚀能力提高3倍以上。
金属防变色能力比铬酸钝化提高20倍，在高温的二氧化硫和硫化氢气体腐蚀试验中，具有良好的抗老化效果。
涂膜层具有良好的附着力，较高的硬度和耐磨性。
钢铁高温加热防氧化涂料用途：1、涂刷在高温物体上，防止氧化。
适合的基体有：钢、铁、铜、铝、合金钢等金属。
2、防水：高温、常温下防水，高温烟道、烟囱、管道、设备、织物、建筑等。
3、耐酸碱：盛装酸、碱池、有酸、碱气体经过的设备、高温烟道、烟囱等。
4、抗老化：高温环境中防物体老化。
5、脆化：高温环境下防止金属氧化脆化。
钢铁高温加热防氧化涂料可长期工作在水、铁水、铝水、潮气、水蒸汽、石油、酸碱气/液体等、湿度大的环境中和火中的基体上，防止液体和气体进入基体里，保护基体的正常工作，延长基体的使用寿命，也可以涂刷在氧化比较高的地方，防止物体氧化，另外涂料有很好的耐酸碱、耐磨、抗老化等功效。
钢铁材料热处理防氧化涂层的探究随着工业化进程的加快，钢铁材料在各个领域得到了广泛应用。
但是在钢铁材料使用过程中，由于高温作用及环境氧化作用，容易产生氧化物而导致材料表面出现大面积的腐蚀，严重影响了其使用寿命和性能。
因此，热处理防氧化涂层技术是一种重要的技术手段，可以有效地解决这一问题。
本文就热处理防氧化涂层的探究进行相关阐述。
1、热处理防氧化涂层的基础原理热处理防氧化涂层的原理是通过在材料表面形成一层具有极高的抗氧化性能的涂层，从而起到长期保护材料表面不受氧化的作用，延长其使用寿命的作用。
常用的热处理防氧化涂层有硅化物涂层、铝涂层、渗铝涂层、渗硅涂层和氮化涂层等。
硅化物涂层是一种以硅化物为主要物质的涂层，它主要通过形成氧化层在钢铁表面形成氧化物层，从而保护钢铁材料表面，提高其抗氧化能力。
铝涂层是将金属铝或铝合金熔覆在钢铁表面，形成一层厚度在5μm~100μm之间的铝层。
在钢铁的使用过程中，铝涂层会在高温下氧化生成氧化铝层，随着氧化铝层的增厚，能够起到有效的防氧化作用。
渗铝涂层则是将铝元素渗透到钢铁表面形成一层类似于铝涂层的保护膜，可以在高温下防止氧化物的形成，提高钢铁材料的使用寿命。
热处理防氧化涂层的应用非常广泛，常见的应用领域如下：1）石油化工行业。
在炼油设备中，高温下难以避免钢铁设备的损坏，因此需要对其进行热处理防氧化涂层处理，以保证设备长期稳定运行。
3）航空航天行业。
在航空航天领域中，材料的强度、稳定性等性能是关乎飞行安全的重要因素。
因此，在高空高温地运行时，需要对各种机械设备进行热处理防氧化涂层处理。
4）汽车工业。
一些汽车引擎的部件中，常常需要运行在高温、高压的环境下，因此需要对这些部件进行热处理防氧化涂层处理，以保证其正常运转。
5）工程机械制造行业。
工程机械大多需要通过复杂的运动和极端环境，需要对机械设备的耐磨性和耐腐蚀性进行保护，热处理防氧化涂层技术就可以解决这些问题。
虽然热处理防氧化涂层技术可以保护钢铁材料表面，提高其抗氧化能力，但其在应用过程中也面临一些问题。
浅谈防氧化脱碳涂料对钢铁材料热处理的保护
摘要：钢铁材料在热处理的过程中，很容易受高温影响而发生氧化脱碳的现象，使得钢铁材料表面形成氧化层，不仅会使材料浪费严重，而且增加了一定的工作量。
如果在对其进行热处理之前为其涂上防氧化脱碳涂料，则可以在一定程度上防止这种情况的发生。
本文主要针对这种情况，研究了硅酸盐防氧化脱碳涂料对45#钢和40cr钢铁材料在热处理过程中的保护作用，并对其防护原理进行了简要的分析。
关键字：防氧化脱碳涂料；钢铁材料；热处理
一、防氧化脱碳涂料的优点
目前在机械加工领域中，为了防止钢铁材料热处理过程中氧化脱碳的情况发生，人们研究出了很多的方法和措施，比较常用的有：装箱加热法，真空加热、控制气氛加热法，盐浴热处理法等[1]。
但是这些方法各自都存在一些不足，比如有的比较耗时耗力，有的各方面要求比较严格，有的污染比较严重等，都不能很好的在钢铁材料在加热处理过程中的氧化脱碳现象起到比较全面的防护作用。
涂料保护加热法与上述的一些方法相比，具有比较明显的优势，对于钢铁材料热处理过程中氧化脱碳情况不仅有比较好的防护效果，而且花费比较少、操作简便、需要的设备并不复杂、适应性较强、性能优良等，对于碳钢或者合金结构的钢铁材料都有比较好的保护防氧化脱碳作用，因此目前有很好的应用前景。
二、硅酸盐防氧化脱碳涂料对钢铁材料热处理的保护
硅酸盐防氧化脱碳涂料的配置主要是综合了三种保护机理，分别是化学反应、熔膜屏蔽和氧化还原，以此为主要依据来实现涂料对于钢铁材料在热加工处理中的防氧化脱碳作用。
其中涂料的基本原料选用的是al2o3、cr2o3和sio2这三种氧化物，而粘结剂则选用了硅酸钾和硅酸盐的水溶液。
对于45#钢和40cr钢，部分使用
crl2mov、crwmn、t8、t10、50crnmio、35crmnsia等材料。
在使用之前，首先要对钢铁材料的表面进行清理，然后将所配置的涂料涂上，厚度控制在0.1-0.5mm，涂完之后令其自然风干。
这样当钢铁材料进行热处理时，即使是处于1100℃的高温，也不会轻易被氧化，其保护作用大概可以维持4小时。
在钢铁材料被涂上硅酸盐抗氧化脱碳土层进行热处理之后，对其表面上的土层再进行分析，发现45#钢的涂层外表各元素成分基本上不变，内层中铁元素含量有所增加，而40cr钢的涂层内层中cr、si、k、al等合金元素含量有所增加。
由此可见，40cr钢涂层内表面cr元素减少量比45#钢要少很多，所以，在涂层的保护下，合金钢的组分会发生部分烧结的现象[2]。
并且该防氧化脱碳涂层在加热过程中很容易发生水分蒸发或者有机物燃烧、杂质碳酸盐分解等情况，因而有可能会出现一些孔洞，所以用涂料也无法完全避免钢铁材料的氧化，但是可以明显地将其氧化和脱碳的程度降低。
三、防护原理分析
1.涂料的防护原理
由于本文所选用的涂料的主要成分为sio2、sic、al2o3、cr2o3、
钾长石等，并且选择的粘结剂为硅酸钾，因此除了cr2o3和sic之外其余的成分都可以归并为钾、铝的氧化物和硅酸盐，所以其防护原理可以借助k2o-al2o3-sio2系统来进行分析。
如下图所示：
图1k2o-al2o3-sio2系统
由该图可以看出，k2o-al2o3-sio2的元素配比具有的熔点各不相同，即使每一种单独的元素的熔点比较高，但是将其与其他元素按照不同的比例进行混合，它的熔点将会受到一定的影响，变化程度跟其在混合物中所占的比例有关。
本文所选用的涂料主要是以硅酸钾的水溶液作为粘结剂，在室温下将不易熔的粉料sio2、sic、
al2o3、cr2o3等进行粘结，待其风干后即成为比较牢固的涂层。
在对钢铁材料进行热处理时，这样一层牢固的涂层将会在其熔点一下温度时对钢铁材料起到防氧化脱碳的作用。
但是在加热过程中，涂层中的水分首先要蒸发出去，这样在硅酸钾还没有被熔化而粉料已达到其熔化温度的时候，涂层在一定的温度区间将会呈现多孔性，这样氧就会通过这些孔洞到达钢铁表面，因此涂层不能完全避免氧化[3]。
2.粉料的防护原理
首先，粉料在钢铁热处理过程中会形成比较致密的涂层熔膜。
本文所选用的粉料主要是由k2o、al2o3、sio2等组成，大都符合985℃的共熔点，即要在大于985℃时才能形成比较牢固的熔膜涂层，从而可以将钢铁材料和空气进行隔离，起到防护作用。
但是由于粉料是依靠机械进行混合，所以在不同的微区其成分的比例也不一样，
这就导致温度比较低的时候也有共熔点的成分存在，所以涂层在不同的温度区间将有可能软化。
而氧在温度较低时，可以通过软化的涂层的缝隙进入到钢铁表面，和铁或者其合金元素合成氧化物附着于钢铁表面，机械阻碍其进一步被氧化。
或者所形成的氧化铁与其他氧化物进一步形成复合氧化物来促进烧结，当使涂层在温度逐渐升高、部分熔化时，将涂层产生的空隙填充，或者促进其烧结，这样就可以在一定程度上使得涂层更加致密和牢固。
其次，在钢铁材料进行热处理过程中，各物质之间会发生一些氧化还原反应，从而降低了氧化程度。
比如，涂料中的sic在温度达到850℃附近的时候，可以和炉气气体中的氧发生下面的反应：
sic+2o2→sio2+co2↑，sic+o2→sio2+[c]
这样，涂层就可以将钢铁热处理过程中的氧进行氧化还原，从而减少了氧元素的成分，对于钢材起到了一定的防氧化作用。
同时其氧化还原过程中还生成了活性碳原子，并渗入到了钢材内，这样就在一定程度上对于钢材的脱碳起到了防止或者减缓的作用。
四、结语
防氧化脱碳涂料对于钢铁材料在热处理过程中容易发生的氧化脱碳现象具有比较好的防护作用，可以在一定程度上减少钢材的氧化，并且减轻脱碳，降低了机械生产的成本，防止了材料的浪费。
但是目前还不能做到钢铁材料氧化的完全避免，但是事实上轻微氧化产生的少量氧化物也可以进一步提高涂料的防氧化能力[4]。
参考文献：
[1]周岩，吴立成，李熹文.高速钢轧制过程中防氧化脱碳涂料的研究[j].河北工业科技，2009，21（5）：8.
[2]符长璞.钢铁材料热处理防氧化涂层的研究[j].金属热处理学报，1996，13（1）：16-18.
[3]梁逵.高温型热处理保护涂料的研究和应用[j].金属材料热处理，2001（3）：11～13.
[4]索采夫cc，图曼诺夫at[苏]著，陆若索，北行，乐而伯译.金属加热用保护涂层[m].北京：机械工业出版社，1979：9～13.。
