45基础工程量计算

工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。

按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。

计算人工场地平整的工程量。

图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。

图2 人工平整场地示意图例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。

土类为Ⅱ类普通土，常年地下水位为-2.40m。

计算人工开挖土方的工程量。

图3 某工程场地示意图例4.某建筑物基础平面及剖面如图所示。

已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室内地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。

要求挖出土方堆于现场，回填后余下的土外运。

试对土石方工程相关项目进行列项，并计算各分项工程量。

图4 某建筑物基础平面及剖面图a) 平面图b）基础1-1剖面图挖地槽和支挡土板工程量。

支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。

编制其工程量清单计价表。

图6 独立柱基础结构示意图a)独立柱基础平面图b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。

门窗及墙体埋件见下表图7 某办公楼工程示意图例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m 时，计算砖基础工程量。

例9.某建筑物如图所示。

内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。

内、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。

圈梁用C20混凝土，Ⅰ级钢筋，沿外墙附设，截面为240mm×180mm。

2.挖基础土方:按清单规范计算规则等于垫层投影面积乘开挖深度。
L外= (3.9+4.5+4.8) ×2=26.4M
L内=4.8- 0.5-0.5=3.8M
沟槽宽:1M 沟槽深:1.2-0.45=0.75M。
清单量计算如下:
V挖=1×0.75 ×(26.4+3.8)=22.65M3
定额挖基础土方要考虑工作面及放坡增加的土方量。
x 3. 3=221.56(m2) ❖ 如果是施工企业编制投标报价, 应按当地建设主管部门
规定办法计算工程量。例如, 甘肃定额规定:平整场地 工程量, 按建筑物外墙边线每边各加2 m ,所以包围的 场地面积计算如下: ❖ 工程数量=(26. 6+4) x(10. 74+4) - (3.3 x6 0. 24 - 4) x 3. 3=399. 70(m2)
A.3砌筑工程工程量计算规则
砖（石）基础010301
计算规则: 按设计图示尺寸，以体积计算 V=基础断面积×基础长度 基础长度: 外墙长按外墙的墙身中心线
长计算，内墙长取墙面间净尺寸
A.3砌筑工程工程量计算规则
砖（石）基础010301
计算规则:
包括附墙垛基础宽出部分体积，扣 除地梁(圈梁)、构造柱所占体积，不扣 除基础大放脚T形接头处的重叠部分及 嵌入基础内的钢筋、铁件、管道、基 础砂浆防潮层和单个面积0.3m2以内的 孔洞所占体积，靠墙暖气沟的挑檐不
A.3砌筑工程工程量计算规则
实心砖墙010302001
砖墙高度:
斜（坡）屋面有屋 架无天棚的外墙高度 算至屋架下弦底另加 300mm，出檐宽度 超过600mm时按实 砌高度计算。
A.3砌筑工程工程量计算规则
实心砖墙010302001

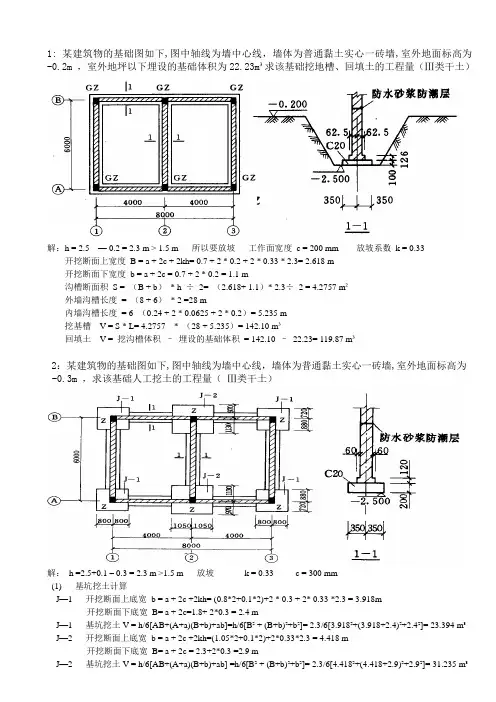

1: 某建筑物的基础图如下,图中轴线为墙中心线，墙体为普通黏土实心一砖墙,室外地面标高为-0.2m ，室外地坪以下埋设的基础体积为22.23m³求该基础挖地槽、回填土的工程量（Ⅲ类干土）解：h = 2.5 — 0.2 = 2.3 m > 1.5 m 所以要放坡工作面宽度c = 200 mm 放坡系数k = 0.33 开挖断面上宽度B = a + 2c + 2kh= 0.7 + 2 * 0.2 + 2 * 0.33 * 2.3= 2.618 m开挖断面下宽度b = a + 2c = 0.7 + 2 * 0.2 = 1.1 m沟槽断面积S = （B + b）* h ÷2= （2.618+ 1.1）* 2.3÷2 = 4.2757 m²外墙沟槽长度= （8 + 6）* 2 =28 m内墙沟槽长度= 6 -（0.24 + 2 * 0.0625 + 2 * 0.2）= 5.235 m挖基槽V = S * L= 4.2757 * （28 + 5.235）= 142.10 m³回填土V = 挖沟槽体积–埋设的基础体积= 142.10 –22.23= 119.87 m³2：某建筑物的基础图如下,图中轴线为墙中心线，墙体为普通黏土实心一砖墙,室外地面标高为 -0.3m ，求该基础人工挖土的工程量（Ⅲ类干土）解：h =2.5+0.1 – 0.3 = 2.3 m >1.5 m 放坡k = 0.33 c = 300 mm(1) 基坑挖土计算J—1 开挖断面上底宽b = a + 2c +2kh= (0.8*2+0.1*2)+2 * 0.3 + 2* 0.33 *2.3 = 3.918m开挖断面下底宽B= a + 2c=1.8+ 2*0.3 = 2.4 mJ—1 基坑挖土V = h/6[AB+(A+a)(B+b)+ab]=h/6[B² + (B+b)²+b²]= 2.3/6[3.918²+(3.918+2.4)²+2.4²]= 23.394 m³J—2 开挖断面上底宽b = a + 2c +2kh=(1.05*2+0.1*2)+2*0.33*2.3 = 4.418 m开挖断面下底宽B= a + 2c = 2.3+2*0.3 =2.9 mJ—2 基坑挖土V = h/6[AB+(A+a)(B+b)+ab] =h/6[B² + (B+b)²+b²]= 2.3/6[4.418²+(4.418+2.9)²+2.9²]= 31.235 m³基坑挖土V = 4V +2V =4*23.394+2*31.235= 156.05 m³(2) 沟槽挖土计算开挖断面上底宽b = a + 2c +2kh=0.7+2*0.3 +2*0.33*(2.5 – 0.3)=2.752m开挖断面下底宽B= a + 2c = 0.7+2*0.3 =1.3 m沟槽长度= 2*(8 – 2.2 –2.7)+2*(6 – 2*1.18)+(6-2*1.43)= 16.62 m沟槽挖土V = (2.752+1.3)*2.2* ½ * 16.62 = 74.08 m³答:该基础挖基坑土156.05 m³ ; 挖沟槽土74.08 m³ .3：某一层办公室底层平面如下，层高3.3m，楼面100mm厚现浇平板，圈梁240*250mm，用M5混合砂浆砌标准一砖墙，构造柱240*240mm，留马牙槎（5皮1收），基础M7.5水泥砂浆砌筑，室外地坪— 0.2m，M1尺寸900*2000mm，C1尺寸1500*1500mm，计算砖基、砖内外墙工程量。

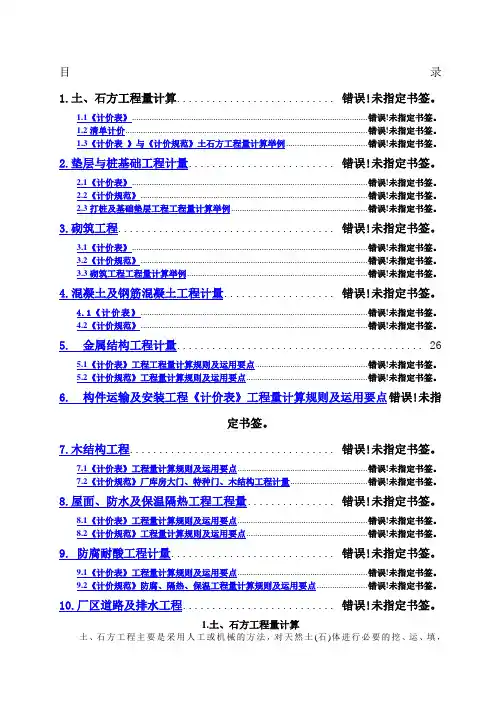

目录1.土、石方工程量计算........................... 错误!未指定书签。

1.1《计价表》........................................................................................................... 错误!未指定书签。

1.2清单计价.............................................................................................................. 错误!未指定书签。

1.3《计价表》与《计价规范》土石方工程量计算举例..................................... 错误!未指定书签。

2.垫层与桩基础工程计量......................... 错误!未指定书签。

2.1《计价表》........................................................................................................... 错误!未指定书签。

2.2《计价规范》....................................................................................................... 错误!未指定书签。

2.3打桩及基础垫层工程工程量计算举例.............................................................. 错误!未指定书签。

3.砌筑工程..................................... 错误!未指定书签。
