发动机装配线PLC控制系统解决方案

基于PLC的装配流水线的控制系统的设计装配流水线是一种高效、高质量的生产方式，它可以将产品的不同工序自动化地连接在一起，实现连续生产和高速运转，提高生产效率和产品质量。

PLC（可编程逻辑控制器）是流水线控制系统的核心设备，它通过编程控制各种传感器、执行器和其他设备的动作和状态，实现高度自动化的流水线生产。

本文将介绍基于PLC的装配流水线控制系统的设计原则和方法。

第一步是进行装配流程的分析和规划。

在设计装配流水线控制系统之前，需要清楚每个产品的装配流程和每个工序的顺序关系。

然后，根据装配流程的要求和流水线的特点确定需要使用的传感器、执行器和其他设备的数量和类型。

第二步是进行流水线的布局设计。

在设计流水线的布局时，需要考虑装配流程中各个工序的时间和空间关系，以及流水线的安全性、可靠性和易维护性。

布局的目标是最小化装配过程中的空闲时间和交叉干扰，并保证产品在流水线上的稳定流动。

第三步是进行PLC编程。

PLC编程是装配流水线控制系统设计的核心部分。

在编程过程中，需要定义输入和输出的信号接口，配置PLC的输入和输出模块，编写逻辑控制程序，并进行测试和调试。

编程的目标是控制各个工序的开始和结束时间，以及产品在流水线上的传送速度和位置。

第四步是进行PLC控制系统的硬件设计。

在进行硬件设计时，需要选择适当的PLC设备和配套设备，如传感器、执行器、电源等，并通过相应的连接线和接口板进行连接和安装。

同时，还需要进行电气布线和接线的设计，确保信号的可靠传输和电路的安全运行。

第五步是进行控制系统的调试和优化。

在装配流水线控制系统的调试阶段，需要对各个工序的传感器、执行器和其他设备进行功能测试和性能优化。

同时，还需要对逻辑控制程序进行修改和调整，确保流水线的稳定运行和产品的一致性。

最后，根据实际情况对流水线控制系统进行监控和维护。

监控和维护的目标是及时发现和解决设备故障、信号丢失和其他问题，保证流水线的连续生产和高质量。

内燃机车PLC控制系统及优化方式分析
内燃机车PLC控制系统是一种通过可编程逻辑控制器（PLC）对内燃机车进行控制和优化的系统。

它通过传感器获取内燃机车的工作状态信息，然后根据预设的逻辑和算法进行控制，以实现对内燃机车的稳定运行和最佳性能。

在内燃机车PLC控制系统中，传感器起到了关键作用。

传感器可以实时监测内燃机车的各种参数，如转速、温度、油压等，并将这些参数的信息传输给PLC。

PLC根据接收到的参数信息，通过预设的逻辑和算法进行判断和控制操作。

当转速过高时，PLC可以自动减小油门开度以降低转速；当温度过高时，PLC可以自动开启冷却系统来降低温度。

通过这种方式，PLC可以对内燃机车进行实时监测和控制，保证其稳定运行和最佳性能。

为了优化内燃机车的性能，可以采取以下方式：
1. 确定最佳工作参数：根据内燃机车的工作特性和实际需求，确定最佳工作参数，如最佳油门开度、最佳点火时机等。

通过调整这些参数，可以提高内燃机车的燃烧效率和动力输出。

2. 优化控制算法：针对不同工况和运行状态，优化控制系统的算法。

在启动时可以采用快速起动算法来降低启动时间和燃料消耗；在高速运行时可以采用自适应控制算法来调整油门开度和点火时机，以实现最佳的燃烧效率。

3. 故障诊断和预测：通过增加故障检测和预测功能，及时发现内燃机车的故障并采取相应措施。

当发现某个缸体的压力异常时，PLC可以自动切换到备用缸体，以保证内燃机车的正常运行。

4. 节能措施：通过优化燃烧过程、减小供油量、降低排放等措施，实现内燃机车的节能运行。

采用低温启动技术可以减少起动时的燃料消耗；采用排气再循环技术可以降低废气的排放。

基于PLC的装配流水线控制系统设计
PLC（Programmable Logic Controller）是一种运用数字和模拟输入/输出模块和计算单元构成的可编程逻辑控制器，广泛应用于工业自动化、机器人控制等领域。

设计基于PLC的装配流水线控制系统包括以下步骤：
1. 确定控制系统的功能需求，包括流程控制、机械控制、传感器信号采集等方面。

2. 设计PLC的输入/输出模块、计算单元等硬件结构，包括选择适当的PLC型号、输入/输出点数、通讯接口等。

同时，要考虑如何提高控制系统的可靠性和稳定性，包括备用电源、电磁兼容性等。

3. 设计控制系统的软件，包括编写PLC程序和人机界面程序，确保流水线各个工位的协同工作。

PLC程序可以采用Ladder Diagram（梯形图）或Function Block Diagram（函数块图）等编程语言，人机界面程序可以采用Visual Basic、C#等编程语言。

4. 选择适当的传感器、执行器等设备，包括接口电路的设计，以便将信号传输到PLC输入模块，并从PLC输出模块控制执行器。

5. 进行控制系统的现场调试和测试，以验证控制策略的可行性和效果，同时检查硬件连接错误和软件程序的逻辑错误。

6. 最后进行系统的优化和改进，包括调整控制参数、加强故障检测和诊断，提高自动化水平和生产效率。

总的来说，基于PLC的装配流水线控制系统设计需要充分考虑控制系统的可靠性、稳定性、可扩展性和可维护性，充分利用现代控制技术，不断追求提高工业自动化水平和生产效率。

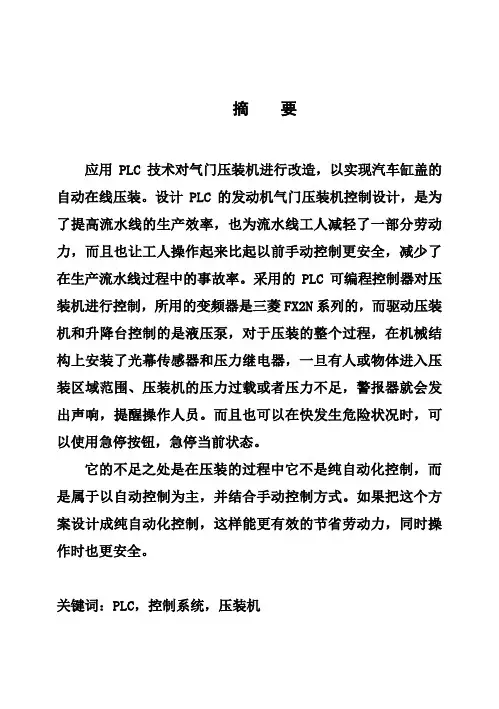

摘要应用PLC技术对气门压装机进行改造，以实现汽车缸盖的自动在线压装。

设计PLC的发动机气门压装机控制设计，是为了提高流水线的生产效率，也为流水线工人减轻了一部分劳动力，而且也让工人操作起来比起以前手动控制更安全，减少了在生产流水线过程中的事故率。

采用的PLC可编程控制器对压装机进行控制，所用的变频器是三菱FX2N系列的，而驱动压装机和升降台控制的是液压泵，对于压装的整个过程，在机械结构上安装了光幕传感器和压力继电器，一旦有人或物体进入压装区域范围、压装机的压力过载或者压力不足，警报器就会发出声响，提醒操作人员。

而且也可以在快发生危险状况时，可以使用急停按钮，急停当前状态。

它的不足之处是在压装的过程中它不是纯自动化控制，而是属于以自动控制为主，并结合手动控制方式。

如果把这个方案设计成纯自动化控制，这样能更有效的节省劳动力，同时操作时也更安全。

关键词：PLC，控制系统，压装机基于PLC的发动机气门压装机控制系统设计0 引言基于PLC的发动机气门压装机的控制设计，主要实现的目的是对于压装机是被液压和PLC等两方面控制的，这样方便于在生产线上压装机对发动机的压装。

以前对发动机的压装大部分都是人工操作的，用手操作控制压装机，该操作工劳动强度大，且随着生产规模的不断扩大，该工位的生产速度不能满足生产的需要，而且对工人有一定的危险性。

现在可以先设计PLC，用按钮键控制PLC，然后用PLC控制两个电动机，两个电动机分别控制液压泵和传送带，液压泵再控制压装机，而传送带是用来让工件在流水线上不断往前移动，进行下一步操作。

整个流程基本上不用手动操作了，以自动为主，大大减少了工人的手动操作，仅需按几个控制按钮就行了。

PLC控制的东西越多，使得生产线越来越自动化，越来越先进化，无需更多的人工操作了。

这一个过程从生产角度来说加快了流水线的生产速度，从工人的角度来说大大的加强了对工人的安全和减轻了他们的工作量。

压装机，是机械行业用于压装轴套、轴承等的设备。
