毕业设计（论文）题目：中国重汽轻型卡车装配流程的研究系部：电子工程系专业：汽车电子技术学号：学生姓名：指导教师：职称：二O一二年六月二十五日中国重汽轻型卡车装配流程的研究一、前言我是2009级汽车电子技术专业的一名学生，在实习期间我选择去了中国重汽（香港）有限公司济南轻卡部，实习单位情况如下：中国重型汽车集团有限公司总做坐落于济南市，是国内主要的重型载重汽车生产基地，也是我国重型汽车工业的摇篮。
中国重汽集团前身是原济南汽车制造总厂，主要生产汽车零部件，并于1956年开始自主研发设计制造汽车，步入汽车制造企业，是目前国内主要的重型汽车生产基地。
中国重汽（香港）有限公司隶属于中国重汽集团，是中国重汽为满足国内外顾客的要求、实施技术领先战略、进一步提升企业驾驭市场抵抗风险的能力所建设的黄金产业链。
本公司专营研发、制造、销售各种载重汽车、客车、专用车、发动机及有关总成零部件。
主要产品包括HOWO A7、HOWO、斯太尔王、新黄河、金王子、豪运、豪瀚等十几大系列3000多个车型，是国内重卡行业驱动形式和功率覆盖最全的企业，产品可广泛服务于基础设施、建筑、集装箱运输、物流、矿山、钢铁及化工等行业。
公司技术研发能力始终处于中国重卡行业领先水平。
中国汽车行业惟一的国家重型汽车工程技术研究中心于2009年落户中国重汽。
同时，公司还是中国汽车行业专利最多的企业，并为国家重型汽车行业制定标准24项。
为贯彻“十二五”规划，依据重、中、轻、客、特，产销100万辆目标，完善产业布局、扩展产业链，中国重汽集团于2010年在章丘重汽工业园区征地1600余亩，首期斥资6.97亿元新建2条具备10万辆/年产能的轻型卡车生产线，2011年底具备批产能力，2012年实现5-10万台产能目标，此举必将成为中国重汽除传统重卡外大幅提升产销量的另一有力支撑。
图1 成型整车公司职工900人，占地面积51011平方米，主要设备400台/套，其中数控设备85台、进口设备45台，大型生产流水线16条，数控机床占总生产设备90%以上。
发动机主装配线工艺流程
《发动机主装配线工艺流程》
发动机主装配线是汽车制造中的重要环节，它将各种零部件组装成完整的发动机。
下面是一个 typial 的的发动机主装配线工艺流程：
1. 零部件检验：发动机各种零部件在送入主装配线之前，需要经过严格的检验。
工程师将对发动机零部件进行检测，确保其质量符合标准。
2. 零部件清洁：接下来，零部件会经过清洗过程，以确保其清洁度。
清洁的零部件更容易被组装，并且可以避免污染整个系统。
3. 零部件组装：在主装配线上，工作人员会按照工艺流程，将各种零部件按特定顺序组装起来。
这包括安装活塞、曲轴、缸体等。
4. 油润滑系统安装：完成发动机主体组装后，需要安装油润滑系统，确保发动机正常工作。
5. 点火系统安装：接着，工作人员会安装点火系统，这是发动机顺利启动和正常运转的重要部件。
6. 动力传动系统安装：最后，发动机主装配线上的工人会安装动力传动系统，包括变速箱、传动轴等。
7. 总检测和调试：最后一步是对已组装好的发动机进行全面的检测和调试，确保其工作正常。
发动机主装配线工艺流程需要严格按照标准操作，确保整个过程高效而且质量可控。
这样才能保证组装好的发动机质量可靠，可以为汽车提供稳定的动力。
汽车发动机装配工艺及改进策略摘要：汽车发动机对于汽车来说就相当于人类身上的心脏一样，有着至关重要的作用，它与汽车是否耐用、是否环保都有很大的关系。
发动机的工作原理是把燃料进行消耗，进而转化成热能，然后在一个封闭的环境内进行气体膨胀促使活塞进行运动而做功。
因此，汽车发动机对汽车来说是特别关键的，从汽车的整体来看，发动机发挥的作用无可替代。
但是发动机的制作工序是特别复杂的，而且还要求必须精密，如果制作的工艺出现了问题，这会对汽车的成体造成很大的影响。
所以，汽车发动机这制作和装配是尤为重要的，如何进行装配才能优化发动机，使其性能发挥到最大程度是这篇文章所要进行阐述的重点。
关键词：汽车发动机；装配工艺；改进策略发动机的生产工序是特别复杂的，并且其装配线也是有很多的，而对于发动机的装配线来说，其生产方式基本都是使用流水线的形式。
所以装配线的制作要求是非常精细的，并且还要保证在生产的过程中有一定的灵敏度，因为只有这样才能确保发动机在整个装配过程中的稳定。
而且通常都是在主线和分装线上使用较软的线，再配合自动装配的设备，可以达到挺好生产效率的目的。
对于常用的自动化设备主要是包括翻转机以及螺栓拧紧机等等。
这些设备不仅提高了生产效率，还是生产环节所需的时间变得更短了。
而且还节省了人力，降低了生产成本，提高了生产效率，也提高了质量。
1.发动机装配线的注意事项根据当下情况来看，装配线在发动机运行的时候能保证发动机的稳定；而且还能对自身进行维护。
除此之外，发动机装配线是有分装工位与主装线工位两个工位，而另一个较高的要求是，保证分装工位与主装线工位要进行准确地连接，这样才能保证发动机的运行不会出现任何问题。
如果连接之间出现了问题，就会造成很大的影响。
2.发动机装配线的基本功能2.1发动机装配线能决定发动机的运行以及汽车的质量不难看出来的是，装配线的质量的好坏能直接关系到发动机的运行，要严肃地重视这件事。
装配线在保证发动机运行的时候的时候，要注意几个细节问题：第一，因为汽车的各项性能会受到发动机装配线的直接影响，所以装配线质量的好坏也决定着发动机质量的好坏，而且也决定着整个汽车的好坏，这也是区分汽车档次的一个重要标准。
《装备制造技术》2019年第09期0引言发动机装配线精益工艺设计规划，目的是要达到适应多品种、多变化、高效率、高质量、低投入的生产要求。
本文从精益建线原则、精益工艺布置、精益品质保证、精益成本投入、精益管理理念等方面进行阐述[1]。
1精益设计原则1.1设计依据发动机装配生产线的设计依据主要有：产品技术要求和图纸、生产纲领、投资规模和自动化程度。
1.2精益设计原则（1）安全保障是生产线设计应当遵循的首要原则。
发动机装配生产线设计一定要保证安全设计要求，能达到“STOP6”的要求，即设计理念中，要考虑杜绝可能被夹住或卷入、与重物接触、与车辆接触、可能坠落、可能触电、与高热物接触的风险。
（2）发动机装配线设计规划一定要遵循保证产品质量原则。
关键工序、高精度工序、高风险程度工序，必须摆脱人工控制，投入设备控制。
（3）在保证安全及产品质量的前提下，生产线应遵循投资最小化设计规划原则。
非关键工序、低风险工序，为减少投资成本，可做好工序风险评估和防错措施，不必都追求高精度设备的过能力控制，可采用充分有效的质量保证的手工操作及半自动化设备来替代。
只有投入成本尽可能低，投入成本才能更快速收回，也是企业提高效益、可持续发展的优选投资理念。
当然，也要根据企业的定位、规模等实际情况来决定生产线的投入。
（4）生产线还需遵循柔性化高的原则，从而能根据市场需求进行一定范围内的产能调整，且能兼容多品种生产或扩展，只有工艺调整性及扩展性强，才能实现生产线资源共享以及多机种共线，这样可减少其他设备乃至生产线的投资，最终达到减少投入成本的目标。
（5）要具备较高的可动率，体现准时化思想。
2精益工艺布置发动机装配生产线的总体工艺路线为：分装→总装→热试。
生产线精益设计的典型代表为丰田生产线，其工艺布局适应高效率、高柔性、高工艺性的生产方式，其布局方案为：线体及工艺设备采用紧凑及较短的工艺线体布局；线体按主装线、缸盖分装线、外装线、活塞连杆分装线及其他小部件分装站进行工艺布局，分装线布置在主装配线旁。
汽车发动机装配生产线的设备有哪
些？
整条生产线包括发动机总装线和缸盖装配线，涵括物流系统、托盘夹具、物流小车、拧紧机、打标机、检测机、压装机、翻转机、悬挂起重机、钢结构、照明风扇系统等各种设备及工具。
发动机装配工艺流程：
1、零件准备及陪送工艺流程零部件、拆包、清洗、送装配线。
2、发动机部件装配工艺流程。
缸盖：压装气门油封→装进排门→装气门锁夹→装摇臂总成→装进排歧管→送总装。
缸体：打发动机号→拆下连杆盖→装曲轴→拧紧主轴承盖螺栓→送总装。
3、发动机总装工艺流程：
机体上线→翻转→涂胶、装后端盖→装活塞连杆→翻转→拧紧连杆螺栓→装机油泵、水泵→装飞轮→装离。
合器总成→测定曲轴驱动力矩→装油底壳→装汽缸盖→装机油滤清器、发电机→装凸轮轴→装变速箱→装启动电。
机→总成泄露试验→送试验。
4、出厂检验。
汽车发动机是为汽车提供动力的机器，是汽车的心脏，影响汽车的动
力性、经济性和环保性。
根据动力来源不同，汽车发动机可分为柴油发动机、汽油发动机、电动汽车电动机以及混合动力等。
常见的汽油机和柴油机都属于往复活塞式内燃机，是将燃料的化学能转化为活塞运动的机械能并对外输出动力。
汽油机转速高，质量小，噪音小，起动容易，制造成本低;柴油机压缩比大，热效率高，经济
性能和排放性能都比汽油机好。
除了使用汽油和柴油之外，使用其他新能源的汽车被称为新能源汽车，包括纯电动汽车、混合动力汽车、燃料电池汽车、燃气汽车、生物乙醇/生物柴油汽车和氢发动汽车等。
我国市场上在售的新能源汽车多
是混合动力汽车，但是目前已把纯电动汽车作为了主攻方向。

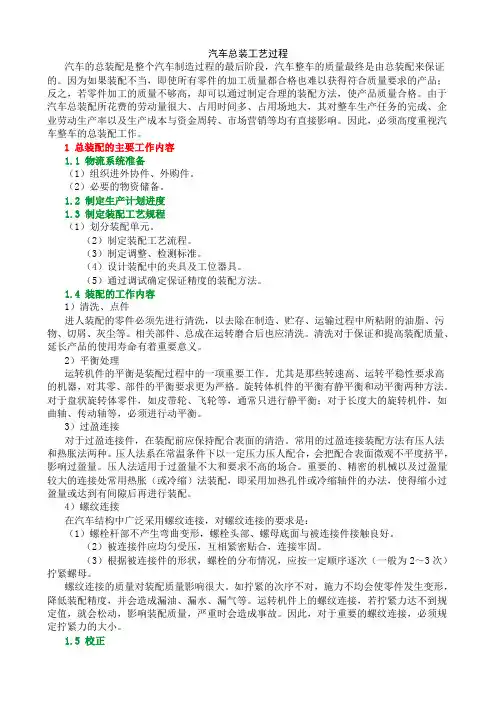

汽车总装工艺过程汽车的总装配是整个汽车制造过程的最后阶段，汽车整车的质量最终是由总装配来保证的。
因为如果装配不当，即使所有零件的加工质量都合格也难以获得符合质量要求的产品；反之，若零件加工的质量不够高，却可以通过制定合理的装配方法，使产品质量合格。
由于汽车总装配所花费的劳动量很大、占用时间多、占用场地大，其对整车生产任务的完成、企业劳动生产率以及生产成本与资金周转、市场营销等均有直接影响。
因此，必须高度重视汽车整车的总装配工作。
1 总装配的主要工作内容1.1 物流系统准备（1）组织进外协件、外购件。
（2）必要的物资储备。
1.2 制定生产计划进度1.3 制定装配工艺规程（1）划分装配单元。
（2）制定装配工艺流程。
（3）制定调整、检测标准。
（4）设计装配中的夹具及工位器具。
（5）通过调试确定保证精度的装配方法。
1.4 装配的工作内容1）清洗、点件进人装配的零件必须先进行清洗，以去除在制造、贮存、运输过程中所粘附的油脂、污物、切屑、灰尘等。
相关部件、总成在运转磨合后也应清洗。
清洗对于保证和提高装配质量、延长产品的使用寿命有着重要意义。
2）平衡处理运转机件的平衡是装配过程中的一项重要工作。
尤其是那些转速高、运转平稳性要求高的机器，对其零、部件的平衡要求更为严格。
旋转体机件的平衡有静平衡和动平衡两种方法。
对于盘状旋转体零件，如皮带轮、飞轮等，通常只进行静平衡；对于长度大的旋转机件，如曲轴、传动轴等，必须进行动平衡。
3）过盈连接对于过盈连接件，在装配前应保持配合表面的清浩。
常用的过盈连接装配方法有压人法和热胀法两种。
压人法系在常温条件下以一定压力压人配合，会把配合表面微观不平度挤平，影响过盈量。
压人法适用于过盈量不大和要求不高的场合。
重要的、精密的机械以及过盈量较大的连接处常用热胀（或冷缩）法装配，即采用加热孔件或冷缩轴件的办法，使得缩小过盈量或达到有间隙后再进行装配。
4）螺纹连接在汽车结构中广泛采用螺纹连接，对螺纹连接的要求是：（1）螺栓杆部不产生弯曲变形，螺栓头部、螺母底面与被连接件接触良好。

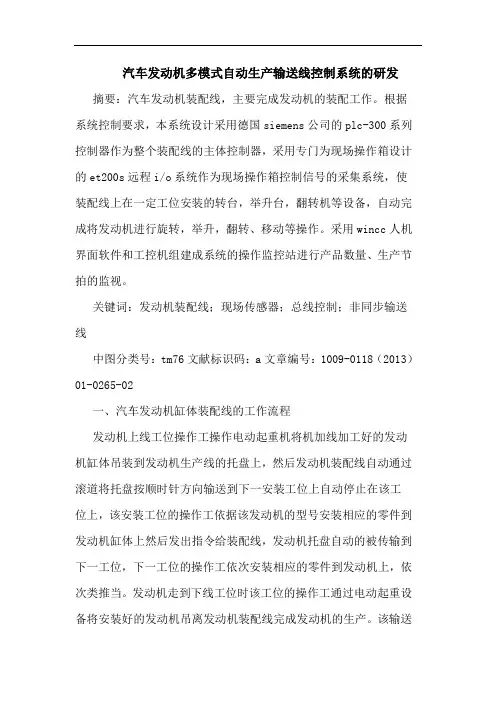

汽车发动机多模式自动生产输送线控制系统的研发摘要：汽车发动机装配线，主要完成发动机的装配工作。
根据系统控制要求，本系统设计采用德国siemens公司的plc-300系列控制器作为整个装配线的主体控制器，采用专门为现场操作箱设计的et200s远程i/o系统作为现场操作箱控制信号的采集系统，使装配线上在一定工位安装的转台，举升台，翻转机等设备，自动完成将发动机进行旋转，举升，翻转、移动等操作。
采用wincc人机界面软件和工控机组建成系统的操作监控站进行产品数量、生产节拍的监视。
关键词：发动机装配线；现场传感器；总线控制；非同步输送线中图分类号：tm76文献标识码：a文章编号：1009-0118（2013）01-0265-02一、汽车发动机缸体装配线的工作流程发动机上线工位操作工操作电动起重机将机加线加工好的发动机缸体吊装到发动机生产线的托盘上，然后发动机装配线自动通过滚道将托盘按顺时针方向输送到下一安装工位上自动停止在该工位上，该安装工位的操作工依据该发动机的型号安装相应的零件到发动机缸体上然后发出指令给装配线，发动机托盘自动的被传输到下一工位，下一工位的操作工依次安装相应的零件到发动机上，依次类推当。
发动机走到下线工位时该工位的操作工通过电动起重设备将安装好的发动机吊离发动机装配线完成发动机的生产。
该输送线方案。
图1发动机缸体生产输送线如图1所示，研发的发动机缸体生产输送线具有如下基本功能：（一）所具有的输线功能有直线输送功能、转角（正反90度，180度，270度）。
输送功能、升降输送功能、翻转等功能。
在可实现上述功能的前提下，输送线还要留下一些预留工位，给自动加工设备使用。
（二）工位可分成：自动加工工位（如自动工位ap60）和其辅助工位m60（自动加工工位ap60的返修工位）。
（三）自动工位设备加工不合格时，加工件在托盘上随托进入辅助工位m60（即手动工位）进行重新手动加工。
如此手动加工合格，则允许放到下一个自动工位（如ap80）加工。
动力车间介绍一、概述动力车间是一个专门负责汽车发动机生产和维修的重要部门。
作为汽车创造工业的核心环节，动力车间承担着保证发动机质量和性能的重要任务。
本文将详细介绍动力车间的职责、工作流程以及关键设备和技术。
二、职责1. 发动机生产：动力车间负责汽车发动机的组装和调试工作。
从零部件的加工和采购开始，到最终的发动机组装和调试，动力车间的工作涉及到整个生产过程。
为了确保发动机的质量和性能，动力车间严格遵守相关的生产标准和流程，进行全面的质量控制和检测。
2. 发动机维修：动力车间还负责对汽车发动机进行维修和保养。
当车辆浮现故障或者需要更换零部件时，车主可以将车辆送到动力车间进行维修。
动力车间的技术人员通过使用专业设备和工具，对发动机进行故障诊断、维修和调整，以确保车辆的正常运行。
三、工作流程1. 零部件加工和采购：动力车间首先需要对发动机所需的零部件进行加工和采购。
这包括铸造、锻造、冲压、机加工等工艺过程。
动力车间与供应商保持密切合作，确保零部件的质量和供应的及时性。
2. 发动机组装：在零部件加工和采购完成后，动力车间将进行发动机的组装工作。
这包括将各个零部件按照预定的工艺顺序进行组装，使用专用工具和设备进行紧固和连接。
在组装过程中，动力车间要进行严格的质量控制，确保每一个发动机都符合规定的技术要求。
3. 发动机调试：组装完成后，动力车间将对发动机进行调试。
这包括对发动机的性能、燃油消耗、排放等进行测试和调整。
通过使用专业的测试设备和仪器，动力车间可以准确评估发动机的性能，并对其进行调整，以确保其正常运行和满足相关的技术要求。
4. 发动机维修：动力车间还负责对发动机进行维修和保养。
当车辆浮现故障或者需要更换零部件时，车主可以将车辆送到动力车间进行维修。
动力车间的技术人员将使用专业设备和工具，对发动机进行故障诊断、维修和调整，以确保车辆的正常运行。
四、关键设备和技术1. 发动机装配线：动力车间配备了先进的发动机装配线，用于组装发动机。
汽车发动机装配线工艺流程
