GFJC172机动车回复反射器产品(1107)工厂检查作业指导书

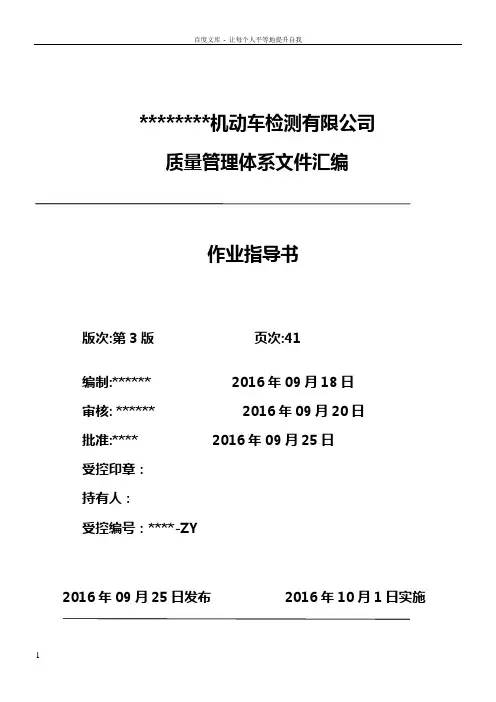

作业指导书(2017年含环保检测)********机动车检测有限公司质量管理体系文件汇编作业指导书版次:第3版页次:41编制:****** 2016年09月18日审核: ****** 2016年09月20日批准:**** 2016年09月25日受控印章：持有人：受控编号：****-ZY2016年09月25日发布2016年10月1日实施********机动车检测有限公司发布第1页共1页主题：修订记录表第3版第0次修订颁布日期：2016年09月25日修订记录表修订序号对应的章节条号修订内容批准人批准日期新的修订页一经批准实施，质量负责人负责立即将相应旧页次拆下收回、换上新的修订页、在上表中作好记录，并做好宣贯和监督实施工作。

第1页共1页主题：目录第3版第0次修订颁布日期：2016年09月25日目录批准页修订记录表第1章前言 (4)第2章参考文件 (4)第3章术语和定义 (4)第4章作业指导书 (5)4.1 车辆外观检测（检视） (5)4.2 机动车尾气检测项目实施细则 (18)4.2.1点燃式发动机汽车稳态工况法排气污染物测量实施细则4.2.2点燃式发动机汽车简易瞬态工况法排气污染物测量实施细则4.2.3点燃式发动机汽车双怠速法排气污染物测量实施细则4.2.4 压燃式发动机汽车加载减速工况法排气烟度测量实施细则4.2.5压燃式发动机汽车自由加速法排气烟度测量实施细则4.3 车速表检测 (23)4.4 驱动轮输出功率、滑行距离检测 (25)4.5 汽车轴重、制动性能检测 (28)4.6 制动踏板力检测 (30)4.7 悬架特性（吸收率）检测 (31)4.8 底盘间隙检测（检视） (33)4.9 转向盘操纵力、自由转角、前轮最大转向角检测 (35)4.10 前照灯检测 (36)4.11 喇叭声级检测 (39)4.12 侧滑量检测 (40)4.13 引车员操作规范 (43)4.14 人工检测方法 (46)第1页共1页主题：前言第3版第0次修订颁布日期：2016年09月25日第一章前言为了认真贯彻落实《检验检测机构资质认定评审准则》，进一步规范汽车性能检测的检测行为,根据《营运车辆综合性能要求和检验方法》、《机动车运行安全技术条件》、《机动车安全技术检验项目和方法》《汽车维护、检测、诊断技术规范》、《营运车辆技术等级划分和评定要求》等及其它们引用或规定使用或相关标准的现行最新有效版本，制定本套汽车性能检测的作业指导书，以供检测人员使用。

作业指导书JHBJJC/JS-1-2018第一版2017年12月30日发布2018年1月1日执行江华瑶族自治县百佳机动车检测有限公司发布为了认真贯彻落实《实验室资质认定评审准则》要求，进一步规范营运车辆综合性能检测工作，根据《道路运输车辆综合性能要求和检验方法》、《机动车运行安全技术条件》、《机动车安全技术检验项目和方法》、《汽车维护、检测、诊断技术规范》、《道路运输车辆技术等级划分和评审要求》、《汽车修理质量检查评审方法》等及其它引用或规定使用或相关标准的现行最新有效版本，制定本套作业指导书，以供检验人员使用。

本公司对《道路运输车辆综合性能要求和检验方法》检测操作均按本作业指本套作业指导书参考以下文件及其引用或规定使用或相关标准的现行最新有效版本。

①《实验室资质认定评审准则》②《机动车技术性能检验机构资质认定评审补充要求》（含评审表）③《检测和校准实验室能力的通用要求》④《道路运输车辆综合性能要求和检验方法》⑤《机动车运行安全技术条件》⑥《机动车安全技术检验项目和方法》⑦《汽车维护、检测、诊断技术规范》⑧《道路运输车辆技术等级划分和评审要求》⑨《汽车修理质量检查评定方法》⑩GB18285-2005《点燃式发动机汽车排气污染物排放限制及测量方法（双怠速法及简易工况法）》；⑾GB3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度本套作业指导书使用下列文件及其它引用或相关标准的现行最新有效版本中相关术语和定义。

①《实验室资质认定评审准则》②《机动车技术性能检验机构资质认定评审补充要求》（含评审表）③《检测和校准实验室能力的通用要求》④《道路运输车辆综合性能要求和检验方法》⑤《机动车运行安全技术条件》⑥《机动车安全技术检验项目和方法》⑦《汽车维护、检测、诊断技术规范》⑧《道路运输车辆技术等级划分和评审要求》⑨《汽车修理质量检查评定方法》⑩GB18285-2005《点燃式发动机汽车排气污染物排放限制及测量方法（双怠速法及简易工况法）》；⑾GB3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度1技术等级评定检测1.1评定依据营运车辆技术等级依照以下标准实施评定：GB7258-2017《机动车运行安全技术条件》GB18565-2016《道路运输车辆综合性能要求和检验方法》JT/T198-2016《道路运输车辆技术等级划分和评定要求》GB21861-2014《机动车安全技术检验项目和方法》1.2技术等级评定项目⑴唯一性认定；⑵电子控制系统；⑶发动机；⑷制动系；⑸转向系；⑹行驶系；⑺传动系；⑻照明、信号装置和标识；⑼电气线路及仪表；⑽车身；⑾附属设备；⑿安全防护；⒀动力性；⒁燃料经济性；⒂制动性；⒃排放性；⒄转向操纵性；⒅悬架特性；⒆前照灯；⒇车速表；（21）车轮阻滞率；（22）喇叭；评定内容：唯一性认定：号牌号码、车辆类型、品牌型号、车身颜色、发动机号、底盘号、VIN号、挂车架号、中重型货车及挂车外廓尺寸、货车及挂车车厢栏板高度、客车的座（铺）位数；电子控制系统：与发动机排放控制系统、制动防抱死装置和电动助力转向系统及其他与行车安全相关的故障信息；发动机：工作性能、密封性、传动带、燃料供给；制动系：行车制动、驻车制动；转向系：部件连接、部件技术状况、转向助力装置，转向盘最大自由转动量；行驶系：车架、车桥、拉杆和导杆、车轮及螺栓、螺母，轮胎、悬架；传动系：离合器、变速器、传动件异响、万向节与轴承；照明、信号装置和标识：外部照明和信号装置、前照灯远/近光光束变换功能、反射器与侧标志灯、货车车身反光标识和尾部标志板；电气线路及仪表：导线、仪表与指示器、卫星定位系统车载终端；车身：门窗及照明、车身外观；附属设备：后视镜和下视镜、风窗刮水器，风窗洗涤器，防眩目装置、除雾/除霜装置，排气管和消声器；安全防护：安全带、侧面防护装置、后部防护装置，保险杠，牵引装置和安安全架与隔离装置，灭火器材、警示牌和停车楔，危险货物运输车辆安全装置与标识，装运危险货物的罐（槽）式车辆罐体的检验合格证明或报告；动力性：驱动轮轮边稳定车速；燃料经济性：燃料消耗量，整车制动率、轴制动率，制动不平衡率，汽车列车制动时序、制动协调时间、牵引车与挂车动力分配，驻车制动；排放性：排气污染物；转向操纵性：转向轮横向侧滑量；悬架特性：悬架吸收率；前照灯：远光发光强度，光束垂直偏移；车速表：示值误差；车轮阻滞率：各车轮的阻滞力；喇叭：喇叭声级。

摩托车类产品工厂检查要求（工厂界定码1102、1103、1105）第一版第0次修订1 目的为方便认证申请人、制造商、生产厂了解中国质量认证中心关于摩托车、摩托车发动机、摩托车乘员头盔产品的工厂检查要求，特制订本要求。

2 内容2.1 关键零部件和材料定期确认检验控制要求.2.1.2 摩托车发动机产品.2.1.3 摩托车乘员头盔产品注1：原则上，成品确认检验不能替代关键零部件和材料的定期确认检验。

注2：需定期确认检验的关键零部件和材料仅限于外购的零部件和材料；对于自产的，工厂检查应覆盖到关键零部件和材料的生产场所、部门、活动。

注3：如工厂采购的是获得3C认证或可为国家认可的部件自愿性认证的关键零部件和材料，只要这些证书有效，工厂即可不出示这些关键零部件和材料的检验报告。

注4：关键零部件和材料定期确认检验的实施者可以是第一方（如成品生产厂、同一集团内的实验室等）、第二方（供应商）或有能力的第三方（如检测机构等）。

注5：未标年号的标准为现行有效的标准版本。

注6：上表中的关键零部件和材料定期确认检验的频次要求为最低要求。

注7：企业可以使用本表以外经确认能够符合相关控制要求的其他检测设备。

注8：对于以总成方式采购的且未单独获得3C证书的关键零部件（如后组合灯具等），若其中包含的关键零部件（如回复反射器等）未单独获得3C证书，则对于总成的关键零部件定期确认检验还应包括其所包含的关键零部件（如回复反射器等）的定期确认检验要求。

2.2 成品例行检验、确认检验、运行检查控制要求2.2.1 摩托车产品例行检验、确认检验控制要求.2.2.2 摩托车发动机产品例行检验、确认检验控制要求.2.2.3 摩托车乘员头盔产品例行检验、确认检验控制要求注1：成品例行检验的频次为100%检验。

注2：成品例行检验依据的标准可以是实施规则规定的标准、国家标准，也允许用经验证后确定的等效、快速的标准和方法。

注3：企业可以使用本表以外经确认能够符合相关控制要求的其他检测设备。

4.1.3.3 仪具定量检测——先目测、手感，必要时可用下述方法进行检测：
（1）用钢卷尺测量：整车外形长度尺寸和前后轮距应符合原厂规定，左右侧轴距差
应≤轴距的 1.5/1000（一级车应≤轴距的 1.2/1000）。并判断能否适应检测线。
（2）用钢直尺、高度尺检测：车体周正度；车体外缘左右对称部位（在离地高 1.5m
4.2.5 压燃式发动机汽车自由加速法排气烟度测量实施细则
4.3 车速表检测.............................................23
4.4 驱动轮输出功率、滑行距离检测...........................25
4.5 汽车轴重、制动性能检测.................................28
核对车身及牌照颜色、车辆类型、厂牌车型、牌照号、发动机号、车架号或车辆识 别号等车辆唯一性标识系统与行车证记载是否相符。经核对，车辆唯一性标识系统相符 后，方可进行该车其它项目检测；唯一性标识系统不符，则终止该车检测。 4.1.3.2 直观定性检视：
检查车辆各部件损伤、渗漏、松旷、卡滞、脱落、失效、漏装、脏污、润滑等情况，
第 3 章 术语和定义...................................................4
第 4 章 作业指导书...................................................5
4.1 车辆外观检测（检视）...................................5
疲劳、变形、老化等现象；其结果不但使汽车动力性下降、可靠性降低、经济性变差、
排放污染加大，而且影响了车容市容，甚至影响了行车安全。因此，对车辆外观进行检
