旋流燃烧器的配风优化控制
发布时间：2023-02-21T07:41:29.416Z 来源：《福光技术》2023年2期 作者： 豆亚鹏 龚瓘
[导读] 本文将通过案例对旋流燃烧器的配风优化控制展开探讨。
河南京能滑州热电有限责任公司 河南省安阳市 456400
摘要：为了能够提高锅炉效率，保证锅炉长时间安全运行，提升锅炉接带大负荷能力。本文将通过案例对旋流燃烧器的配风优化控制展开探讨。
关键词：旋流燃烧器；配风；优化控制
1设备运行参数介绍
本文以某电厂直流锅炉为例，该电厂锅炉型式：燃煤超临界参数变压运行螺旋管圈直流炉、单炉膛、一次中间再热、前后墙对冲燃烧方式、平衡通风、固态排渣、前煤仓布置、紧身封闭、全钢悬吊结构π型锅炉。锅炉燃烧系统：锅炉采用前后墙对冲燃烧方式，20只低氮氧
化物含量(以下用NOX简称)燃烧器分前墙三层，后墙二层布置在炉膛前后墙上，使沿炉膛宽度方向热负荷及烟气温度分布更均匀。燃烧器
上部布置有燃烬风(OFA)风口，12只燃烬风风口分别布置在前后墙上，在煤粉燃烧器的上方前后墙各布置2层燃烬风，上层前后墙各有4只风
口，下层前后墙侧燃烬风各有2只风口，使沿炉膛宽度方向热负荷及烟气温度分布更均匀。旋流燃烧器将燃烧用空气分为4个部分：一次
风、内二次风、外二次风和中心风。一次风粉混合物经煤粉浓缩器产生径向分离，形成外浓内淡的径向分布。内、外二次风在燃烧的不同
阶段喷入炉内，实现燃烧器的分级送风。内二次风的旋流器为固定式，叶片倾角为45°，其风量可通过手动装置调节，外二次风量通过切向
布置的叶轮式风挡板调节，其转动角度范围为0°-75°；内、外二次风导流筒的扩锥角均设计为30°(外二次风的扩口为水冷壁弯管)。燃烧器内
设有中心风管，其中布置有油枪、高能点火器等设备。在煤粉燃烧器的上方布置有主燃烬风(AAP)及侧燃尽风(SAP)燃烧器，其调风器将燃
烬风分为2股独立的气流送入炉膛，中心为直流，外圈为旋流，外旋流风喷口的扩锥角设计为25°，旋流叶片角度固定为60°；外圈气流的旋
600MW超临界锅炉旋流燃烧器说明书
三井巴布科克
低NO轴流式燃烧器 X
(包括过燃风喷嘴)
06325/B800/OC/3000/X./0001B
TSB/O34/003
2004年1月B版
三井巴布科克技术服务处
目 录
序言
健康和安全
1 煤和燃烧过程
1.1 排放
1.2 NO的形式 X
1.3 低NO技术 X
2 三井巴布科克低NO轴流式燃烧器 X
2.1 LNASB的布置和转向
2.2 LNASB的装配
2.3 中心风管组件
2.4 煤粉燃料和一次风
2.5 一次风管
2.6 燃烧器面板
2.7 二次风 2.7.1 二次风室和挡板
2.7.2 二次风旋流器
2.8 三次风
2.8.1 三次风锥体、风室和挡板组件
2.9 点火燃烧器组件和点火器
2.10 火焰监视器
2.11 过燃风喷口
3 低NO轴流燃烧器的运行 X
3.1 LNASB结渣的防止
3.1.1 除渣工具
3.1.2 除渣步骤 4 LNASB的维护
4.1 预防性维护
i
4.2 LNASB定期检查项目清单
4.2.1 从燃烧器平台进行的外部检查
4.2.2 从炉膛进行的检查
4.2.3 从风箱内进行的检查
4.2.4 从锅炉上拆下的燃烧器进行的附加检查
5 检修维护
5.1 安全
5.2 拆卸LNASB前的准备
5.3 燃烧器的拆卸
5.3.1 拆下点火器和雾化器组件
5.3.2 拆下中心风管 5.3.3 拆下一次风管桥
5.3.4 拆下燃烧器面板
5.3.5 拆下二次风室组件
5.3.6 拆下三次风锥体、风室、挡板和二次风喷口组件
5.3.7 拆卸一次风管组件
5.3.8 拆卸一次风管桥
5.3.9 拆卸蜗壳组件
5.3.10 拆卸二次风室组件
5.3.11 拆卸三次风套筒挡板 5.4 燃烧器大修
5.5 重装燃烧器

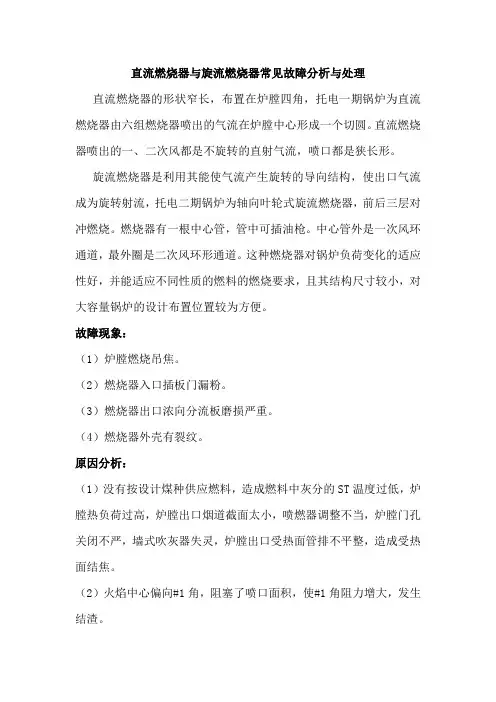

直流燃烧器与旋流燃烧器常见故障分析与处理
直流燃烧器的形状窄长，布置在炉膛四角，托电一期锅炉为直流燃烧器由六组燃烧器喷出的气流在炉膛中心形成一个切圆。直流燃烧器喷出的一、二次风都是不旋转的直射气流，喷口都是狭长形。
旋流燃烧器是利用其能使气流产生旋转的导向结构，使出口气流成为旋转射流，托电二期锅炉为轴向叶轮式旋流燃烧器，前后三层对冲燃烧。燃烧器有一根中心管，管中可插油枪。中心管外是一次风环通道，最外圈是二次风环形通道。这种燃烧器对锅炉负荷变化的适应性好，并能适应不同性质的燃料的燃烧要求，且其结构尺寸较小，对大容量锅炉的设计布置位置较为方便。
故障现象：
（1）炉膛燃烧吊焦。
（2）燃烧器入口插板门漏粉。
（3）燃烧器出口浓向分流板磨损严重。
（4）燃烧器外壳有裂纹。
原因分析：
（1）没有按设计煤种供应燃料，造成燃料中灰分的ST温度过低，炉膛热负荷过高，炉膛出口烟道截面太小，喷燃器调整不当，炉膛门孔关闭不严，墙式吹灰器失灵，炉膛出口受热面管排不平整，造成受热面结焦。
（2）火焰中心偏向#1角，阻塞了喷口面积，使#1角阻力增大，发生结渣。 （3）插板门安装不合适。法兰连接螺栓松动。
（4）一次风流速过高。
（5）燃烧器材料与设计不符。
处理方法：
（1）严格按照设计煤种要求合理配煤。适当调整喷燃器摆动角度。加强炉膛吹灰，经常检查使炉膛各门孔关闭严密。修后炉膛出口受热面管排平整。
（2）检查#1角燃烧器角度是否与其它三个角一致。
（3）运行中测量各台磨风速，调整到合适的流量。
（4）利用临修、小修传动燃烧器入口二次风各挡板门是否开度一致。
（5）利用临修、小修重新调整插板门安装位置并对法兰连接螺栓重新进行热紧。
（6）利用临修、小修重新更换浓向分流板。
（5）用补焊钢板的方法对有裂纹的燃烧器外壳进行加固。
防范措施：
（1）加强点检，发现问题及时分析并做响应的调整。
（2）利用停炉仔细检查燃烧器四周及内部，发现问题及时处理。

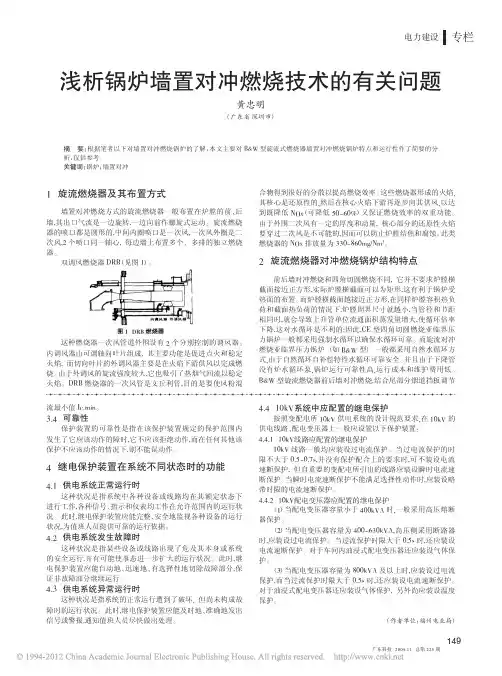

广东科技2009.11总第225期流最小值Ic.min。3.4可靠性保护装置的可靠性是指在该保护装置规定的保护范围内发生了它应该动作的障时,它不应该拒绝动作,而在任何其他该保护不应该动作的情况下,则不能误动作。4继电保护装置在系统不同状态时的功能4.1供电系统正常运行时这种状况是指系统中各种设备或线路均在其额定状态下进行工作,各种信号、指示和仪表均工作在允许范围内的运行状况。此时,继电保护装置应能完整、安全地监视各种设备的运行状况,为值班人员提供可靠的运行依据。4.2供电系统发生故障时这种状况是指某些设备或线路出现了危及其本身或系统的安全运行,并有可能使事态进一步扩大的运行状况。此时,继电保护装置应能自动地、迅速地、有选择性地切除故障部分,保证非故障部分继续运行。4.3供电系统异常运行时这种状况是指系统的正常运行遭到了破坏,但尚未构成故障时的运行状况。此时,继电保护装置应能及时地、准确地发出信号或警报,通知值班人员尽快做出处理。4.410kV系统中应配置的继电保护按照变配电所10kV供电系统的设计规范要求,在10kV的供电线路、配电变压器上一般应设置以下保护装置:4.4.110kV线路应配置的继电保护10kV线路一般均应装设过电流保护。当过电流保护的时限不大于0.5~0.7s,并没有保护配合上的要求时,可不装设电流速断保护,但自重要的变配电所引出的线路应装设瞬时电流速断保护。当瞬时电流速断保护不能满足选择性动作时,应装设略带时限的电流速断保护。4.4.210kV配电变压器应配置的继电保护（1）当配电变压器容量小于400kVA时,一般采用高压熔断器保护。（2）当配电变压器容量为400～630kVA,高压侧采用断路器时,应装设过电流保护。当过流保护时限大于0.5s时,还应装设电流速断保护。对于车间内油浸式配电变压器还应装设气体保护。（3）当配电变压器容量为800kVA及以上时,应装设过电流保护,而当过流保护时限大于0.5s时,还应装设电流速断保护。对于油浸式配电变压器还应装设气体保护,另外尚应装设温度保护。（作者单位：福州电业局）,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,浅析锅炉墙置对冲燃烧技术的有关问题黄忠明（广东省深圳市）1旋流燃烧器及其布置方式墙置对冲燃烧方式的旋流燃烧器一般布置在炉膛的前、后墙,其出口气流是一边旋转,一边向前作螺旋式运动。旋流燃烧器的喷口都是圆形的,中间内圈喷口是一次风,一次风外圈是二次风,2个喷口同一轴心,每边墙上布置多个、多排的独立燃烧器。双调风燃烧器DRB（见图1）。这种燃烧器一次风管道外围设有2个分别控制的调风器。内调风器由可调轴向叶片组成,其主要功能是促进点火和稳定火焰,而切向叶片的外调风器主要是在火焰下游供风以完成燃烧。由于外调风的旋流强度较大,它也吸引了热烟气回流以稳定火焰。DRB燃烧器的一次风管是文丘利管,目的是要使风粉混合物得到很好的分散以提高燃烧效率。这些燃烧器形成的火焰,其核心是还原性的,然后在核心火焰下游再逐步向其供风,以达到既降低NOx（可降低50～60%）又保证燃烧效率的双重功能。由于外围二次风有一定的厚度和动量,核心部分的还原性火焰要穿过二次风是不可能的,因而可以防止炉膛结焦和腐蚀。此类燃烧器的NOx排放量为330～860mg/Nm3。2旋流燃烧器对冲燃烧锅炉结构特点前后墙对冲燃烧和四角切圆燃烧不同,它并不要求炉膛横截面接近正方形,实际炉膛横截面可以为矩形,这有利于锅炉受热面的布置。而炉膛横截面越接近正方形,在同样炉膛容积热负荷和截面热负荷的情况下,炉膛周界尺寸就越小,当管径和节距相同时,就会导致上升管单位流通面积蒸发量增大,使循环倍率下降,这对水循环是不利的;因此,CE型四角切圆燃烧亚临界压力锅炉一般都采用强制水循环以确保水循环可靠。而旋流对冲燃烧亚临界压力锅炉（如B&W型）一般都采用自然水循环方式,由于自然循环自补偿特性水循环可靠安全。并且由于下降管没有炉水循环泵,锅炉运行可靠性高,运行成本和维护费用低。B&W型旋流燃烧器前后墙对冲燃烧,结合尾部分烟道挡板调节摘要：根据笔者以下对墙置对冲燃烧锅炉的了解，本文主要对B&W型旋流式燃烧器墙置对冲燃烧锅炉特点和运行性作了简要的分析，仅供参考。关键词：锅炉；墙置对冲电力建设专栏
