PCB印刷线路板生产步骤
- 格式:doc
- 大小:24.00 KB
- 文档页数:3

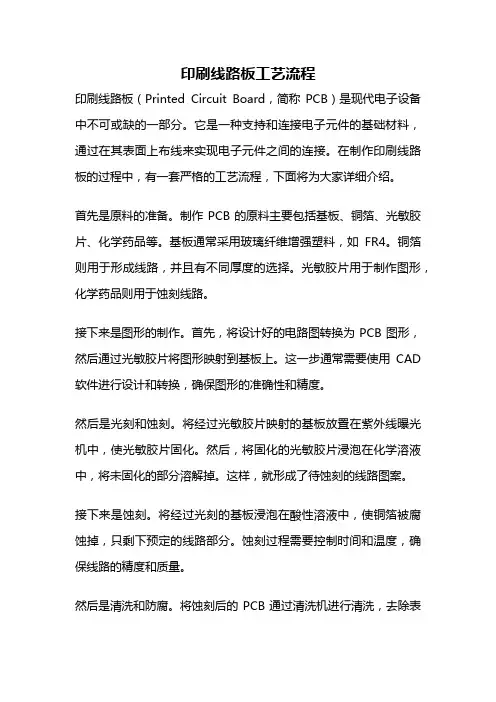

印刷线路板工艺流程印刷线路板(Printed Circuit Board,简称PCB)是现代电子设备中不可或缺的一部分。
它是一种支持和连接电子元件的基础材料,通过在其表面上布线来实现电子元件之间的连接。
在制作印刷线路板的过程中,有一套严格的工艺流程,下面将为大家详细介绍。
首先是原料的准备。
制作PCB的原料主要包括基板、铜箔、光敏胶片、化学药品等。
基板通常采用玻璃纤维增强塑料,如FR4。
铜箔则用于形成线路,并且有不同厚度的选择。
光敏胶片用于制作图形,化学药品则用于蚀刻线路。
接下来是图形的制作。
首先,将设计好的电路图转换为PCB图形,然后通过光敏胶片将图形映射到基板上。
这一步通常需要使用CAD 软件进行设计和转换,确保图形的准确性和精度。
然后是光刻和蚀刻。
将经过光敏胶片映射的基板放置在紫外线曝光机中,使光敏胶片固化。
然后,将固化的光敏胶片浸泡在化学溶液中,将未固化的部分溶解掉。
这样,就形成了待蚀刻的线路图案。
接下来是蚀刻。
将经过光刻的基板浸泡在酸性溶液中,使铜箔被腐蚀掉,只剩下预定的线路部分。
蚀刻过程需要控制时间和温度,确保线路的精度和质量。
然后是清洗和防腐。
将蚀刻后的PCB通过清洗机进行清洗,去除表面的残留物和化学药品。
然后,将PCB放入防腐剂中浸泡一段时间,以保护线路不被氧化和腐蚀。
接下来是钻孔和插件。
使用钻床在PCB上钻孔,以便插入元件。
钻孔的位置和尺寸需要与电路图一致,并且需要控制好孔径的精度。
然后,将元件插入PCB的对应位置,并通过焊接等方式固定。
最后是测试和包装。
将制作完成的PCB进行测试,确保线路的连接和功能正常。
测试方法主要包括可视检查、电气测试等。
最后,将测试通过的PCB进行包装,以便后续的使用和安装。
以上就是制作印刷线路板的工艺流程。
整个过程需要严格控制各个环节的质量和精度,以确保PCB的可靠性和稳定性。
随着电子技术的发展,PCB的制作工艺也在不断改进和创新,以满足更高的要求和更复杂的电路设计。
PCB(印刷线路板)工艺流程PCB(Printed Circuit Board),中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气相互连接的载体。
由于它是采用电子印刷术制作的,故被称为“印刷”电路板。
1、开料(CUT)开料是把原始的覆铜板切割成能在生产线上制作的板子的过程。
(1)UNIT:UNIT是指PCB设计工程师设计的单元图形。
(2)SET:SET是指工程师为了提高生产效率、方便生产等原因,将多个UNIT拼在一起成为的一个整体的图形。
也就是我们常说的拼板,它包括单元图形、工艺边等等。
(3)PANEL:PANEL是指PCB厂家生产时,为了提高效率、方便生产等原因,将多个SET拼在一起并加上工具板边,组成的一块板子。
2、内层干膜(INNER DRY FILM)内层干膜是将内层线路图形转移到PCB板上的过程。
在PCB制作中我们会提到图形转移这个概念,因为导电图形的制作是PCB制作的根本。
所以图形转移过程对PCB制作来说,有非常重要的意义。
内层干膜包括内层贴膜、曝光显影、内层蚀刻等多道工序。
内层贴膜就是在铜板表面贴上一层特殊的感光膜,就是我们所说的干膜。
这种膜遇光会固化,在板子上形成一道保护膜。
曝光显影是将贴好膜的板进行曝光,透光的部分被固化,没透光的部分还是干膜。
然后经过显影,褪掉没固化的干膜,将贴有固化保护膜的板进行蚀刻。
再经过退膜处理,这时内层的线路图形就被转移到板子上了。
其整个工艺流程如下图。
对于设计人员来说,我们最主要考虑的是布线的最小线宽、间距的控制及布线的均匀性。
因为间距过小会造成夹膜,膜无法褪尽造成短路。
线宽太小,膜的附着力不足,造成线路开路。
所以电路设计时的安全间距(包括线与线、线与焊盘、焊盘与焊盘、线与铜面等),都必须考虑生产时的安全间距。
(1)前处理:磨板磨板的主要作用:基本前处理主要是解决表面清洁度和表面粗糙度的问题。
去除氧化,增加铜面粗糙度,便于菲林附着在铜面上。
pcb板制造工艺流程及控制方法PCB板,也就是印刷电路板,它的制造可有趣啦。
一、工艺流程。
1. 设计。
这就像是给PCB板画蓝图呢。
工程师们用专门的软件,把线路、元件的位置啥的都规划好。
要考虑好多东西哦,像电流怎么走最合理,元件之间怎么连接不会打架。
这个阶段要是出点小差错,后面可就麻烦咯。
比如说,要是线路设计得太挤,那生产的时候可能就会短路啦。
2. 开料。
把大的覆铜板按照设计的尺寸切成小块。
这就好比裁布料一样,得裁得准准的。
要是尺寸不对,后面的工序就像穿错尺码的衣服,怎么都不合适。
3. 内层线路制作。
这一步是在板子里做出线路来。
要通过光刻、蚀刻这些技术。
光刻就像用光照出线路的形状,蚀刻呢,就把不需要的铜给去掉,留下我们想要的线路。
这个过程就像雕刻家在雕刻作品,得小心翼翼的,一不小心刻坏了,这块板子可能就废啦。
4. 层压。
如果是多层板的话,就要把做好内层线路的板子叠起来,然后用高温高压让它们粘在一起。
这就像做三明治一样,要把每层都放好,压得紧紧的,不然中间可能会有空隙,那可就不好使喽。
5. 外层线路制作。
和内层线路制作有点像,不过这是在板子的最外面做线路。
这时候要更注意美观和准确性啦,毕竟这是大家能直接看到的部分。
6. 阻焊和字符印刷。
阻焊就像是给线路穿上防护服,防止它们在焊接的时候短路。
字符印刷呢,就是印上一些标识,像元件的编号之类的,这样我们在组装的时候就能轻松找到对应的元件啦。
7. 表面处理。
这是为了让PCB板在焊接元件的时候更容易,像镀锡、镀金之类的。
就像给板子的表面做个美容,让它更好地和元件结合。
8. 成型。
把板子按照设计的形状切割出来。
这是最后的一步啦,就像给PCB板做个最后的造型。
二、控制方法。
1. 质量控制。
在每个工序之后都要检查,就像我们做完一件事要检查有没有漏洞一样。
比如在线路制作之后,要用检测仪器看看线路有没有断开或者短路的地方。
要是发现问题,要及时调整或者把有问题的板子挑出来,可不能让它混到好板子里面去。
PCB板生产流程PCB板(Printed Circuit Board,印刷电路板)是电子设备的重要组成部分,它作为电子元器件间连接的主要平台,承载着电子设备的信号传输和电源供应等功能。
PCB板的生产流程可以分为设计、制版、堆叠、钻孔、镀膜、曝光、蚀刻、压线、测试和组装等多个步骤。
下面将详细介绍PCB板的生产流程。
1.设计:PCB板生产的第一步是根据电子设备的功能和需求进行设计。
设计师使用电路设计软件将电路连接和布局规划在PCB板上,确定电路板上元器件的位置和信号传输路径。
2.制版:设计师将设计好的PCB板图纸输出成底版,然后通过光刻技术将设计好的电路图案和排线传导图案转移到电路板表面,形成底板。
3.堆叠:堆叠是将多层电路板叠在一起形成复合板。
多层板可以提高电路板的密度,同时也可以提高电路板的抗干扰能力。
堆叠时需要注意各层之间的信号和电源的分布。
4.钻孔:在制作PCB板时,需要在准确的位置上钻出连接跳线和焊盘的孔,以便连接元器件和导线。
通常使用数控钻床或激光钻孔机进行钻孔。
5.镀膜:在PCB板的表面镀上一层金属,一方面可以保护电路和导线不被氧化,另一方面也可以提高焊接接触度。
常用的金属材料包括镍和金。
6.曝光:将底板上覆盖的感光层用光来曝光,以暴露出底板上的图案和线路。
曝光后的感光层会发生物理或化学变化,形成图案和线路。
7.蚀刻:通过化学蚀刻的方式将没有被曝光的感光层经过蚀刻去除,露出底板上的铜层。
经过蚀刻后,就可以形成PCB板上的电路图案和导线。
8.压线:在PCB板的金属层上覆盖一层焊盘,用于连接元器件和电路板。
焊盘会通过一种叫做压铜的工艺来形成。
9.测试:通过对PCB板的电气特性进行测试,确保电路板的质量和性能符合要求。
测试中会检查电路板的连通性、阻抗匹配等参数。
10.组装:将元器件、电阻、电容等进行焊接,完成整个电路板的组装。
组装时需要将元器件与焊盘进行精确定位,在连接之后进行焊接。
以上就是PCB板生产的基本流程。
pcb的生产工艺流程PCB(Printed Circuit Board,印刷电路板)的生产工艺流程通常包括以下步骤:1.设计: PCB的制作始于电路板设计。
工程师使用专用的PCB设计软件创建电路布局,包括元件的布局和互连线路。
设计完成后,生成电路板的Gerber文件。
2.材料准备:根据设计要求,选择合适的基板材料,通常是玻璃纤维增强的环氧树脂。
还需要准备铜箔,用于制作电路路径。
3.光刻:将Gerber文件加载到光刻机中,然后通过光刻过程将设计的电路图案转移到光刻膜上。
这些膜被用于将图案转移到铜箔上。
4.腐蚀:使用化学腐蚀剂去除未被光刻覆盖的铜箔,从而形成电路路径。
腐蚀后,剩余的光刻膜会被去除。
5.多层板堆叠:如果需要制作多层PCB,将多个单层PCB堆叠在一起,然后通过热压将它们粘合在一起。
每个层次都包含电路路径。
6.钻孔:使用数控钻床钻孔,以便插入元件和建立互连。
钻孔位置是根据设计要求准确控制的。
7.电镀:将整个电路板暴露在电镀槽中,通过电镀的过程,在铜箔表面形成均匀的金属层,以增加电路路径的导电性。
8.图案化:使用光刻技术将电路板上的不需要的金属部分暴露在化学腐蚀剂中,以去除多余的金属。
这个步骤定义了最终的电路路径。
9.喷墨打印或丝网印刷:为了标记元件安装位置和标志,通常在电路板上进行喷墨打印或丝网印刷。
10.元件安装:使用自动或半自动的贴装机器将电子元件焊接到电路板上,这些元件包括电阻、电容、集成电路等。
11.回流焊接:将电路板传送到回流炉中,以在高温下焊接元件到电路板上,使它们牢固地固定在位。
12.测试和质量控制:对制成的电路板进行功能测试和外观检查,以确保没有短路或故障。
不合格的电路板将被修复或丢弃。
13.涂层保护:根据需要,在电路板上涂覆保护性的防腐层,以增加电路板的耐用性。
14.切割和打孔:使用数控机床将电路板切割成所需的大小,并在边缘打孔以便固定。
15.最终检验:进行最终的功能测试和检查,确保电路板符合规格和质量要求。
印刷线路板工艺流程1.设计:PCB设计是整个生产流程的第一步。
设计师根据产品需求和电路原理图进行PCB图纸的绘制,包括布局和布线等。
2.材料准备:根据设计需求确定PCB所需材料,包括基材、铜箔、覆盖层等。
基材一般选择玻璃纤维布涂覆环氧树脂制成的复合板,铜箔厚度根据电路需求选择。
此外,还需要准备一些辅助材料,如耐热胶、焊膏等。
3.板材切割:将选好的基材按照要求切割成所需的尺寸。
4.铜箔覆盖:在切割好的基材上,在一侧覆盖铜箔。
这一步可以通过化学或机械方法实现。
化学覆铜将铜箔与基材表面结合在一起。
5.图案合成:将PCB设计图纸通过光学曝光转移到铜箔覆盖的基材上,形成PCB的各个图案。
6.蚀刻:将覆盖了图案的PCB板浸入蚀刻液中,溶解未被保护的部分铜箔。
这一步可以是湿法蚀刻或干法蚀刻。
7.换液:将蚀刻剩余的蚀刻液清洗干净,保证PCB板表面干净。
8.钻孔:使用钻床或钻机在PCB板上钻孔,以便安装元器件。
根据电路的复杂程度和元器件的焊盘类型,钻孔可分为机械钻孔和激光钻孔。
9.表面处理:通过化学方法清洗板面,去除氧化物和污垢,以提高表面粗糙度和耐蚀性。
10.焊接:在PCB板上涂覆焊膏,并将元器件粘贴到相应的位置上。
然后,通过波峰焊接或热风烘焙等方式进行焊接,将元器件焊接到PCB板上。
11.清洗:将已焊接的PCB板进行清洗,去除焊膏残留物和其他杂质。
12.组装:将元器件焊接好的PCB板与其他组件进行组装,如外壳、散热器等。
13.测试:对组装好的电路板进行功能测试和可靠性测试,确保电路的正常工作。
14.包装:对经过测试的电路板进行包装,以便运输和销售。
以上就是印刷线路板的工艺流程,整个过程需要严格执行相关标准和规范,以确保PCB质量和性能的稳定。
随着技术的不断进步,PCB工艺流程也在不断演进,以提高生产效率和产品质量。
PCB生产工艺流程-图文1.设计阶段PCB的设计阶段是整个生产工艺流程的第一步。
在这个阶段,设计师根据电子设备的需求和功能,使用专业的设计软件绘制出电路板的原理图和布局。
设计软件通常包括电路图设计和PCB布局设计两个模块。
2.布图阶段在完成原理图设计后,设计师将电路板上的元器件和连接线路进行合理布局,以确保电路板的紧凑和稳定性。
这个阶段的重点是尽可能减少电路板上的交叉线路和连接轨迹,以实现更高的性能和可靠性。
3.制作原型完成布图后,需要制作电路板的原型进行测试和验证。
原型制作通常分为两个步骤:电路板制作和元器件安装。
电路板制作是将设计好的电路图通过特殊工艺在导电底板上制作出来,常用的制作方法有化学腐蚀、机械制孔和掩模光刻等。
完成电路板制作后,需要将元器件按照设计要求进行焊接和安装。
4.大量生产在原型测试验证通过后,可以进行批量生产。
批量生产通常采用先量产少量PCB电路板进行测试和验证的方法。
如果测试通过,就可以按照客户需求进行大量生产。
大量生产时,可能会采用更高级的工艺和设备,以提高生产效率和质量。
5.组装阶段在完成大量生产后,需要将电路板与其他元器件和设备进行组装,形成电子产品市场上常见的PCBA(印刷电路板组装)。
组装过程一般包括焊接、贴片和插件等步骤。
焊接是将电路板与元器件进行气焊或波焊等方式的连接。
贴片是将SMT(表面贴装技术)器件粘贴在电路板上,而插件是将体积较大的器件通过插座等方式插入电路板的孔中。
6.测试阶段在组装完成后,需要对电路板和PCBA进行严格的测试和检验,包括静态和动态测试。
静态测试包括检查电路板上元器件的位置、间距和正确性等。
动态测试则是模拟电子产品的工作环境,检测电路板的性能和可靠性。
综上所述,PCB生产工艺流程包括设计、布图、制作原型、大量生产、组装和测试等多个环节。
每个环节都需要精心设计和操作,以确保生产出高质量的印制电路板。
线路板的生产流程线路板,又称电路板、PCB板(Printed Circuit Board),是一种用于电子设备的重要组成部分,它能够支持并连接电子元件,以实现电气和电子信号的传输。
线路板生产流程较为复杂,包括多个步骤。
下面将详细介绍线路板的生产流程。
1.设计阶段:2.材料准备:在生产线路板之前,需要准备所需材料,包括基板材料、导电材料、印刷油墨等。
常用的基板材料有FR-4(玻璃纤维增强环氧树脂板)、铝基板、陶瓷基板等。
3.裁剪基板:基板通常是大面积生产的,所以需要将大块的基板裁剪成适当的尺寸。
裁剪可以使用机械锯、数控锯或激光切割等方法进行。
4.天然气发油二氯甲烷:将裁剪好的基板放入天然气发油二氯甲烷溶液中,去除基板表面的油污和杂质,并保持基板表面的平整度。
5.镀铜:经过清洗的基板进入镀铜工序。
首先,将基板放入特殊的溶液中,通过化学反应,在基板表面形成一层导电铜层。
然后,在基板表面涂覆一层光敏剂,曝光并显影,形成电路图案。
接着,在暴露的导电区域再次进行镀铜,形成表面覆铜。
6.制作印刷油墨层:将基板放入蚀刻装置中,使用化学蚀刻的方法,去除导电图案以外的覆铜层。
然后,涂覆印刷油墨,使其填充在蚀刻后的凹槽中。
蚀刻完成后,印刷油墨形成线路图案。
7.进行钻孔:使用自动钻孔机,根据电路设计要求,在印刷油墨的空白处钻孔,形成电路板上元器件安装的孔位。
8.加热热点:为了提高焊接效果,还应在电路板上加热,使得元件焊接更加牢固。
9.焊接元器件:使用自动贴片机将元件精确地贴附在电路板上。
然后,将元器件与电路板焊接在一起。
10.进行功能测试:完成焊接后,对线路板进行功能测试,以确保产品的性能和质量。
11.过程检验和调试:对生产过程中的每个环节进行检验,以及对生产出的产品进行调试和测试,以确保线路板的质量和可靠性。
12.进行喷锡、包装等工序:对已经完成测试的线路板进行喷锡等镀处理,以确保线路板的稳定性和耐久性。
然后,根据客户需求,进行包装和标识。
