PCB 工艺流程与 FPC 制作流程现代电子产品中常见的 PCB（Printed Circuit Board，印刷电路板）和 FPC （Flexible Printed Circuit，柔性印刷电路板）在电子行业扮演着重要的角色，它们是电子设备中连接各种电子器件的基础。
本文将介绍 PCB 和 FPC 的制作流程，以及它们在电子制造中的重要性。
PCB 制作流程PCB 制作流程是一个复杂的工艺过程，主要包括原材料准备、电路设计、印刷、化学蚀刻、表面处理、成品检验等多个步骤。
1. 原材料准备PCB 的制作需要基板材料（通常为玻璃纤维覆铜板）、印刷墨水、蚀刻液等。
不同的 PCB 需要选择不同的材料，如高频 PCB 需要选用特殊的材料。
2. 电路设计根据电子设备的要求设计 PCB 的布局和走线，确定元件的位置和连接方式。
设计师需要使用 CAD 软件进行设计，并生成 Gerber 文件用于后续加工。
3. 印刷在基板上印刷电路图案，通常采用光绘技术，通过光刻胶和光罩形成电路图案。
4. 化学蚀刻将已经印刷好的基板放入蚀刻液中，使得未被光刻胶覆盖的铜层被蚀刻掉，形成电路连接。
5. 表面处理对 PCB 进行防腐蚀处理，常用的方法包括 OSP、HASL、金属化等。
6. 成品检验对制作好的 PCB 进行电气测试、外观检查等，确保质量符合要求。
FPC 制作流程FPC 是一种灵活的电路板，适用于对柔性要求较高的场合，如手机、平板电脑等。
FPC 制作流程相比 PCB 略有不同，主要包括基材选择、蚀刻、排线、覆盖层等步骤。
1. 基材选择FPC 的基材通常使用聚酯薄膜或聚酰亚胺薄膜，这些基材具有良好的柔软性和耐高温性。
2. 蚀刻蚀刻是将基材上覆盖的导电铜箔蚀刻掉，形成电路图案。
蚀刻过程需要控制好蚀刻液的浓度和温度。
3. 排线对蚀刻好的基材进行排线，通常采用导电胶或导电银浆进行排线，连接各个电路点。
4. 覆盖层为了保护电路，对 FPC 进行覆盖层处理，采用覆盖层膜或喷涂的方式。
pcb制造工艺流程PCB（印刷电路板）是电子产品的重要组成部分，用于支撑和连接电子器件。
PCB制造工艺流程主要包括设计、准备、印刷、成型、焊接和测试等步骤。
首先是设计阶段。
在设计阶段，工程师根据电子产品的需求和要求，使用CAD软件进行电路设计。
设计完成后，可以生成Gerber文件作为后续工艺流程的依据。
接下来是准备阶段。
在准备阶段，工程师需要根据设计需求选择合适的基板材料，并将Gerber文件传输给PCB制造工厂。
工厂会根据Gerber文件进行前期工艺准备，包括图形排版、制作工艺板和蚀刻模板等。
然后是印刷阶段。
在印刷阶段，工厂会将准备好的基板放入自动印刷机中。
印刷机会将焊膏沉积在基板上，形成电路的焊盘和焊丝。
印刷完成后，还需要进行光学检测，确保印刷质量符合要求。
接着是成型阶段。
在成型阶段，工厂会使用切割机将大板切割成多个小板。
切割完成后，还需要进行抛丸处理，去除电路板表面的锡渣和污渍。
然后是焊接阶段。
在焊接阶段，工厂会使用自动焊接设备将电子器件和焊盘连接起来。
焊接设备会通过加热和压力的方式，将电子器件的引脚与焊盘熔接在一起。
焊接完成后，还需要进行视觉检测和电气测试，确保焊接连接质量良好。
最后是测试阶段。
在测试阶段，工厂会进行网络测试和功能测试。
网络测试用于检测电路板的连通性和板间短路情况；功能测试则会检测电子产品的各项功能是否正常。
测试完成后，可以标注电路板的序列号和批次号，并进行包装。
总结来说，PCB制造工艺流程包括设计、准备、印刷、成型、焊接和测试等步骤。
通过这些步骤，工厂能够制造出质量可靠的印刷电路板，满足电子产品的需求。
随着科技的不断进步，PCB制造工艺也在不断改进和创新，以提供更好的性能和更高的可靠性。
PCB板生产工艺流程PCB板（Printed Circuit Board，印刷电路板）是在绝缘基板上印刷导电线路的一种电子组件。
它是电子元器件的重要载体，广泛应用于电子产品中。
下面是一个典型的PCB板生产工艺流程。
1.前期准备阶段：在正式开始PCB板的生产之前，需要进行一系列的准备工作。
首先，根据客户的要求和电路设计图纸进行审查，确定PCB板的制造工艺和技术要求。
然后，准备所需的原材料，包括基板、导电层、电解液、化学药液等。
最后，准备生产设备和工艺流程图。
2.基板预处理：首先，在基板表面涂覆一层光敏胶，然后将胶层曝光并显影，形成光敏图形。
接下来，在光敏图形上涂覆一层导电层，通常使用铜材质。
然后，将基板放入化学药液中进行浸蚀处理，以去除未被覆盖的铜层。
最后，用水冲洗基板，去除化学药液的残留物。
3.图形形成：使用光刻技术在基板的导电层上形成电路图形。
首先，在导电层上涂覆一层光阻胶，然后将胶层曝光并显影，形成光阻图形。
接下来，将基板放入化学药液中进行浸蚀处理，去除未被光阻保护的铜层。
最后，用水冲洗基板，去除化学药液的残留物。
4.铜层沉积：为了提高导电层的厚度和电导率，需要进行铜层沉积。
这一步骤通常采用化学镀铜的方法。
将基板放入含有铜离子的电解液中，通过电流的作用，铜离子被还原成铜层。
此时，导电层的厚度大大增加，以满足电路设计要求。
5.电镀涂层：在铜层上涂覆一层保护层，以保护铜层免受腐蚀和损坏。
通常使用有机物质（如有机锡化合物）进行涂层。
涂层之后，将基板放入烘干设备中进行固化。
6.成品检验：对生产完成的PCB板进行严格的检验。
按照客户的要求和标准，检查板面质量，包括导电层的良好连接、图形的完整性和正确性等。
此外，还需要进行各种电性能测试，以确保电路的正常工作。
7.成品包装：需要注意的是，以上的工艺流程仅仅是一个典型的PCB板生产过程，实际生产中可能还会根据具体要求和生产设备的不同而有所变化。
此外，PCB板的生产过程还需要严格控制工艺参数，以确保产品质量和稳定性。

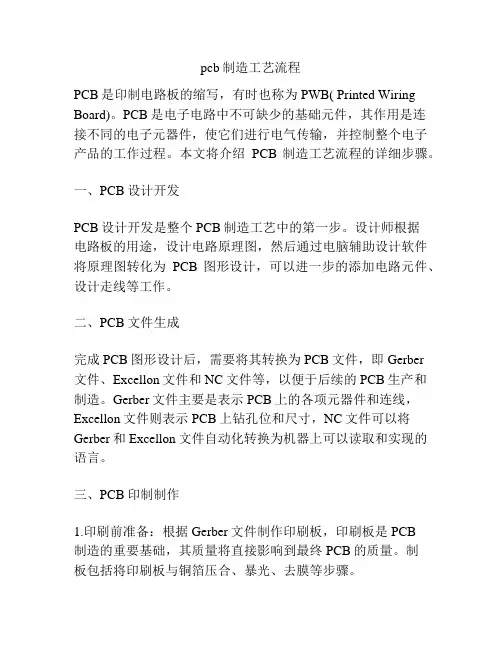

pcb制造工艺流程PCB是印制电路板的缩写，有时也称为PWB( Printed Wiring Board)。
PCB是电子电路中不可缺少的基础元件，其作用是连接不同的电子元器件，使它们进行电气传输，并控制整个电子产品的工作过程。
本文将介绍PCB制造工艺流程的详细步骤。
一、PCB设计开发PCB设计开发是整个PCB制造工艺中的第一步。
设计师根据电路板的用途，设计电路原理图，然后通过电脑辅助设计软件将原理图转化为PCB图形设计，可以进一步的添加电路元件、设计走线等工作。
二、PCB文件生成完成PCB图形设计后，需要将其转换为PCB文件，即Gerber文件、Excellon文件和NC文件等，以便于后续的PCB生产和制造。
Gerber文件主要是表示PCB上的各项元器件和连线，Excellon文件则表示PCB上钻孔位和尺寸，NC文件可以将Gerber和Excellon文件自动化转换为机器上可以读取和实现的语言。
三、PCB印制制作1.印刷前准备：根据Gerber文件制作印刷板，印刷板是PCB制造的重要基础，其质量将直接影响到最终PCB的质量。
制板包括将印刷板与铜箔压合、暴光、去膜等步骤。
2.印刷和蚀刻：印刷板制作好后，需要进行印刷和蚀刻的工序。
在印刷过程中，通过将预先制作好的光刻胶涂在铜箔上，在暴光后形成间隙，然后通过浸泡在蚀刻液中，将未覆盖的铜层与刻蚀掉，形成印刷电路图形。
3.穿孔钻孔：穿孔钻孔是为各个元件之间的连线留置孔位。
钻孔的精度、孔壁光洁度的高低决定了PCB的质量。
钻孔基本分为3个步骤，镀铜，钻孔，脱锡。
这里需要非常注意的一件事，如下！4.表面处理：表面处理是针对PCB表面的涂敷处理，这个环节分为沉金、沉银、HASL（热飞镀）等过程，目的是保证PCB表面的平整度和导电性。
5.贴装：按照PCB上的元件值和尺寸，进行元件的安装和固定，通常使用贴片机进行快速贴装。
四、是否PCB成品，测试1.电气测试：对成品PCB进行电气测试，以确保其符合要求。
印制电路板的手工制作手工制作方法在产品研制、科技及创作以及学校的教学实训等活动中，往往需要制作少量印制板，进行产品性能分析试验或制作样机，为了赶时间和经济性常需要自制印制板。
以下介绍几种简单易行的手工制作印制板的方法。
1．描图蚀刻法这是常用的一种制板方法，由于最初使用调和漆作为描绘图形的材料，所以也称该因法，其制作过程如图2—l0所示具体步骤如下：(1)下料 下科技实际设计尺寸裁剪铜箔基板(剪床、锯割均可)，去四周毛刺。
(2)拓图 用复写纸将已设计的印制板布线草图拓在铜箔基板的钢箔面上。
印制导线用单线， 焊盘以小团点表示。
钽电容拓制双面板时，板与草图应有3个不在一条直线上的点定位； 〔3)钻孔 拓图后检查焊盘与导线是否有遗漏，然后在扳上打样、冲眼、定位、打焊盘孔。
打孔时 注意钻床转速应取高速，钻头应刃磨锋利；进刀不宜过快，以免将铜箔挤出毛刺‘并注意保 持导线图形清晰。
清除孔的毛刺时不要用砂纸。
(4)描图 用稀稠适宜的调和漆将图形及焊盘描好。
描图时应先描焊盘，方法可用适当的硬导 线鼓漆点漆料，漆料要获得适中，描线用的该稍稠，点时注意与孔同心，大小尽量均匀。
焊 盘描完后可描印制导线图形。
工具可用鸭嘴笔与宜尺。
注意宣尺不要与板接触，可将两 端垫高，以免将未干的图形蹭坏。
(5)修图 描好的图在漆未干(不沾手)时及时进行修图 同时修补断线或缺拙图形，以保证图形质量。
(6)蚀刻 可使用宜尺和小刀，沿导线边缘修整 蚀刻液一般使JH：氯化铁水溶液，浓度在28％一42％，将描修好的板子完全浸没到 镕液中，蚀刻印制图形。
为加速蚀到可轻轻搅动溶液，亦可用毛笔刷扫板面，但不可用力 过猛，以防漆膜脱落，低温季节可适当加热溶液，但温度不要超过50℃。
蚀刻完成后将板 子取出，用清水冲洗。
(7)去漆膜 用热水浸泡后即可将漆膜剥掉，未接净处可用稀料清洗。
(8)清洁 漆膜去净后，用碎布蘸去污粉反复在板面上擦拭，去掉铜箔氧化膜，镕出铜的光亮本 色。
印制电路板的制造工艺摘要：印制电路板历史悠久，可以降低布线以及配置错误发生率，并提高自动化生产质量和效率。
本文主要研究印制电路板制造工艺，首先阐述了印制电路板，其次对其具体制造工艺进行了深入分析，以供参考。
关键词：印制电路板；制造工艺；焊接调试印制电路板属于电子产品，当前人们使用的电子设备中都需要印制电路板实现电气互联，其发挥着重要作用。
印制电路板包括绝缘底板、焊盘以及导线等部分，不仅具有导电功能，同时也具有绝缘功能。
因此，需要重视印制电路板设计、生产、制造，使其充分发挥作用，不断提高制造水平。
一、印制电路板类型和制造根据电路数量，印制电路板可以分为单面板、双面板和多层板，其中单面板指的是零件和导线分别固定集中在一侧，其在设计线路方面的限制较多，因此一般在早期电路中应用，双面板指的是两面均有布线和导线，但是两面需要搭配电路才能够连接。
多层面则是使用了更多的布线板，利用定位系统和绝缘粘结材料，并根据设计要求将导线图形互连起来印刷线路板，一般多层板为四层、六层的[1]。
根据结构印制电路板可以分成刚性、柔性、刚柔、齐平这几种。
根据用途可以分为民用、军用、工业用这几种。
根据基础材料可以分为低基、环氧玻纤币、复合基材、特种基材这几种。
印刷电路板在制造时，首先需要绘制草图，根据印制板图形显示元器件具体位置以及连接方式。
草图绘制是基于黑白底图绘制，其可以展示焊盘位置、间距、连接导线走向和形状，还有整板外形、尺寸等。
其次，草图绘制完成之后，需要绘制黑板底图，由专业制版厂的技术人员负责绘制，并制作版面说明，为后续生产提供依据，黑板底图的质量影响着印制板质量[2]。
高质量底板需要符合电路设计需求，同时也需要保证生产厂家加工工艺质量。
绘制黑白底图时，需要按照2:1或是4:1的比例进行绘制、放大，而焊盘和插头需要根据草图标记进行确定，同时保证焊盘、导线边缘清洁、光滑，彼此之间间距不可低于草图所设置的安全间距数值。
二、印制电路板制造工艺（一）生产流程印制电路板生产时，首先下料，将表层去油，制作内层线路和蚀刻，并进行黑化、层压、钻孔，使用电镀沉铜，再进行外层线路、电镀以及蚀刻的制作，之后丝印字符，将保护膜去掉，表层涂覆完整，最后成型检验。
PCB板制造工艺流程PCB板（Printed Circuit Board），即印刷电路板，是电子元器件的载体，也是电子产品的基础。
PCB板的制造工艺流程主要包括设计、布图、曝光、腐蚀、镀金、钻孔、插件等环节。
下面将详细介绍PCB板制造工艺流程。
一、设计PCB板的设计是制造工艺流程的第一步。
通过设计软件，根据产品的要求和电路原理图进行布置和路径设计，确定元件的位置和走线路径。
二、布图布图是将设计好的电路板的元件进行排列、摆放和连线，制作成实物的原型。
通常使用布图软件进行布图，将电路元件印制到膜材料上，得到电路板的样子。
三、曝光曝光是将布图得到的样子通过曝光机进行曝光，将光线照射到覆盖在样图上的感光材料上，生成一个暗纹路的半导体薄膜。
四、腐蚀腐蚀是将曝光得到的暗纹路加入化学液中，使得暗纹路能够迅速地腐蚀，形成导电的金属线路。
五、镀金镀金是在腐蚀后的PCB板上进行镀金处理，以提高电路板的导电性和防止金属氧化。
常用的镀金方式有电镀、喷涂、热沉积等，其中电镀是最常见的一种。
六、钻孔钻孔是将电路板上需要安装元件的位置钻孔，以便安装插件。
通常使用高速钻孔机进行钻孔处理。
七、插件插件是将元器件插入到钻孔好的电路板上，以完成电路的连接。
插件通常是通过自动插装机进行插入，以提高插件效率和精度。
八、焊接焊接是将插件好的元器件通过焊接方式，将插件与电路板上的金属线路连接在一起。
常用的焊接方式有手工焊接和自动焊接两种。
自动焊接通常使用波峰焊接机进行焊接，手工焊接通常使用电烙铁进行焊接。
上述就是PCB板制造工艺流程的基本步骤。
当然，实际制造过程还会包括蒸汽冲天、除残胶、涂膜、曲线固化、检查、涂脂、切割、温控、检测试验等环节，以确保电路板的质量和可靠性。
每个环节的具体步骤和要求可能会因不同的产品和制造商而有所不同，但整体流程大致如上所述。
PCB板制造工艺是电子产品制造过程中非常重要的环节，它直接影响了电子产品的性能和可靠性。

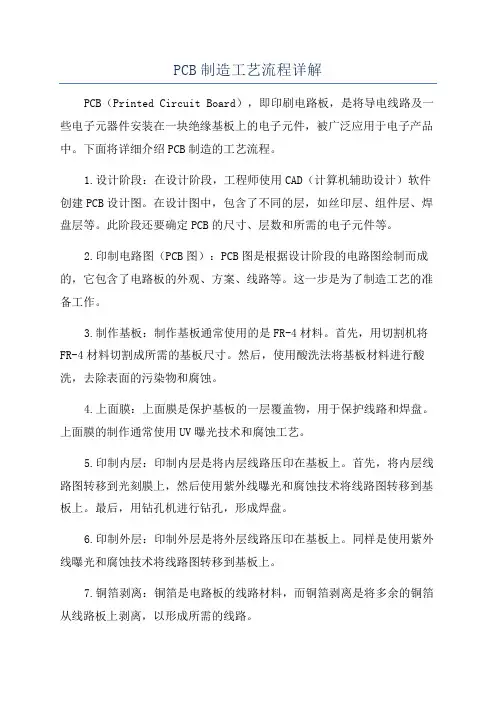

PCB制造工艺流程详解PCB（Printed Circuit Board），即印刷电路板，是将导电线路及一些电子元器件安装在一块绝缘基板上的电子元件，被广泛应用于电子产品中。
下面将详细介绍PCB制造的工艺流程。
1.设计阶段：在设计阶段，工程师使用CAD（计算机辅助设计）软件创建PCB设计图。
在设计图中，包含了不同的层，如丝印层、组件层、焊盘层等。
此阶段还要确定PCB的尺寸、层数和所需的电子元件等。
2.印制电路图（PCB图）：PCB图是根据设计阶段的电路图绘制而成的，它包含了电路板的外观、方案、线路等。
这一步是为了制造工艺的准备工作。
3.制作基板：制作基板通常使用的是FR-4材料。
首先，用切割机将FR-4材料切割成所需的基板尺寸。
然后，使用酸洗法将基板材料进行酸洗，去除表面的污染物和腐蚀。
4.上面膜：上面膜是保护基板的一层覆盖物，用于保护线路和焊盘。
上面膜的制作通常使用UV曝光技术和腐蚀工艺。
5.印制内层：印制内层是将内层线路压印在基板上。
首先，将内层线路图转移到光刻膜上，然后使用紫外线曝光和腐蚀技术将线路图转移到基板上。
最后，用钻孔机进行钻孔，形成焊盘。
6.印制外层：印制外层是将外层线路压印在基板上。
同样是使用紫外线曝光和腐蚀技术将线路图转移到基板上。
7.铜箔剥离：铜箔是电路板的线路材料，而铜箔剥离是将多余的铜箔从线路板上剥离，以形成所需的线路。
8.焊盘覆盖：焊盘是安装电子元件的地方，使用覆盖剂将焊盘进行保护，以避免焊接时的短路。
9.配置元器件：在此步骤中，将所需的电子元器件安装到焊盘上。
通常使用自动焊接或手动焊接进行。
10.焊接：将电子元器件焊接到焊盘上，并使用热风枪或回流炉等设备进行焊接。
通过焊接，将元器件与线路连接起来。
11.测试：在PCB制造的最后阶段，对电子元器件进行测试和检测，以确保其功能正常，并避免产生任何缺陷。
12.包装和出货：最后一步是将已测试和检验的PCB包装和出货。
以上是PCB制造的主要工艺流程。
