电气二次图的分类
电气二次图的基础知识
控制回路
由控制开关与控制对象（如断路器、隔离开关）的传送机构及执行（或操作）机构组成。
其作用是对一次设备进行“分”、“合”操作，以满足改变系统运行方式及故障处理的要求。
例如，开关柜的VS1断路器分合闸控制回路。
控制回路分类
1、按照自动化程度划分：手动控制和自动控制；
2、按照控制距离划分：就地控制和远方控制；
3、按照控制方式划分：分散控制和集中控制；
4、按照操作电源性质划分：直流控制和交流控制； 5、按照操作电源电压和电流划分：强电控制和弱电控制。
强电控制采用较高的电压（110V，220V）和较大电流（交流5A），弱电控制采用较低的电压（直流60V以下）和较小的电流（交流0.5-1A）。
信号回路
由信号发送机构、传送机构和信号继电器等构成。
其作用是准确、及时地反映相应一、二次设备的工作状态，为运维人员提供操作、调节和处理故障的可靠依据。
例如，开关柜信号灯指示回路。
信号回路分类
1、按照信号性质分：事故信号、预告信号、指挥信号和位置信号；
2、按照信号显示方式分：灯光信号和音响信号；
3、按照信号复归方式分：手动复归和自动复归。
测量回路
由各种测量仪表及其相关回路组成。
作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况。
分析电能质量、计算经济指标、了解系统潮流等主要依据。
调节回路
根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。
继电保护和自动装置回路
自动判断一次设备的运行状态，在系统发生故障或异常运行时，自动跳开断路器（切除故障）或发出异常运行信号，故障或异常消失后，快速投入断路器，恢复系统正常运行。
操作电源系统
由电源设备和供电网络组成。直流、交流电源系统。其作用主要是给控制、保护、信号等回路提供工作电源与操作电源。
■ 电气二次图中的常见元器件
■ 常用电气图形符号
盘柜及二次接线作业指导书
1主控项目
11设备运达现场应进行检查，其质量应符合下列规定：
D各类配电盘、成套柜、控制台、端子箱等设备的规格、型号应符合设计规定。
2）设备表面油漆涂层完整，无锈蚀及损伤等缺陷。电器产品的规格、型号与原理图规定一致。产品的背面接线图与设计原理接线图经核对互相一致。
3）各种接线端子的排列顺序及绝缘间隔与端子排接线图统一。
4）二次回路串接的熔断器，其规格、型号应符合设计要求，且导通检查良好。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察检查。
1.2盘、柜、台、箱安装位置应正确，排列整齐；盘、柜、台、箱安装的允许偏差不得超过表1的规定；电器功能标签齐全，本体接地可靠。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察、测量检查。
表1盘、柜、台、箱安装的允许偏差
项次 项目 允许偏差（mm）
1 垂直度 1.5
2 水平度 相邻两盘、柜顶部 2
成列盘、柜顶部 5
3 不平度 相邻两盘、柜面 1
成列盘、柜面 5
4 盘、柜间接缝 2
13盘、柜等设备上安装的元、器件应完好无损，固定牢靠；二次回路结线正确，连接可靠。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察检查及查阅施工设计图纸和变电所二次回路检测试验报告。
1.4高压成套柜内一次设备的质量检验，应符合本标准中对相应设备规定的检验要求。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察检查及查阅相应设备的安装技术记录和试验报告。
2一般项目
2.1各类盘、柜、台、箱与基础或构件间的连接应固定牢固，除地脚螺栓外，所有紧固件为镀锌制品。
检验数量：施工单位全部检查。
检验方法：观察检查。
2.2在现场安装盘、柜上的电器设备和元件应符合设计要求，动作可靠；计量回路的表计应符合现行国家计量标准规定。
检验数量：施工单位全部检查。
检验方法：观察、测量检查及查封计量器具检定报告。

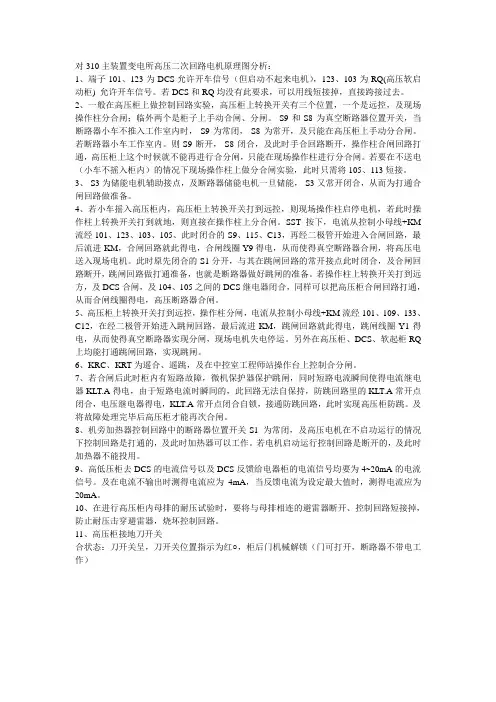

对310主装置变电所高压二次回路电机原理图分析：
1、端子101、123为DCS允许开车信号（但启动不起来电机），123、103为RQ(高压软启动柜) 允许开车信号。若DCS和RQ均没有此要求，可以用线短接掉，直接跨接过去。
2、一般在高压柜上做控制回路实验，高压柜上转换开关有三个位置，一个是远控，及现场操作柱分合闸；临外两个是柜子上手动合闸、分闸。-S9和-S8为真空断路器位置开关，当断路器小车不推入工作室内时，-S9为常闭，-S8为常开，及只能在高压柜上手动分合闸。若断路器小车工作室内。则-S9断开，-S8闭合，及此时手合回路断开，操作柱合闸回路打通，高压柜上这个时候就不能再进行合分闸，只能在现场操作柱进行分合闸。若要在不送电（小车不摇入柜内）的情况下现场操作柱上做分合闸实验，此时只需将105、113短接。
3、-S3为储能电机辅助接点，及断路器储能电机一旦储能，-S3又常开闭合，从而为打通合闸回路做准备。
4、若小车摇入高压柜内，高压柜上转换开关打到远控，则现场操作柱启停电机，若此时操作柱上转换开关打到就地，则直接在操作柱上分合闸。SST按下，电流从控制小母线+KM流经101、123、103、105、此时闭合的-S9、115、C13，再经二极管开始进入合闸回路，最后流进-KM，合闸回路就此得电，合闸线圈Y9得电，从而使得真空断路器合闸，将高压电送入现场电机。此时原先闭合的-S1分开，与其在跳闸回路的常开接点此时闭合，及合闸回路断开，跳闸回路做打通准备，也就是断路器做好跳闸的准备。若操作柱上转换开关打到远方，及DCS合闸，及104、105之间的DCS继电器闭合，同样可以把高压柜合闸回路打通，从而合闸线圈得电，高压断路器合闸。
5、高压柜上转换开关打到远控，操作柱分闸，电流从控制小母线+KM流经101、109、133、C12，在经二极管开始进入跳闸回路，最后流进-KM，跳闸回路就此得电，跳闸线圈Y1得电，从而使得真空断路器实现分闸，现场电机失电停运。另外在高压柜、DCS、软起柜RQ上均能打通跳闸回路，实现跳闸。
高压开关柜有哪些二次回路-怎样读二次回路接线图
高压开关柜有哪些二次回路?怎样读二
次回路接线图
一、高压开关柜有哪些二次回路
高压开关柜一般是用于对高压电动机起监视、控制、测量以及继电保护作用的电气柜。从我厂高压电动机继电保护、测量及表计配置情况来看，开关柜包含有测量及表计的交流电流回路、电流速断及过负荷保护的交流电流回路、接地故障检测回路、连锁跳高压电机回路、测量及表计的交流电压回路、低电压保护回路、控制小母线合闸回路(连锁、开关柜按钮、控制)、控制小母线跳闸回路(控制、开关柜按钮、事故按钮、低电压、连锁、保护)、绿灯回路、红灯回路、速断回路、连锁继电器回路、事故音响回路、合闸线圈回路等。
二、怎样读二次回路接线图
二次回路接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
凡表示动作原理的二次接线图统称为原理图。由于元件的表示方法不同，原理图包括:(1)归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，
下面是线圈，上面是闭合或断开有关直流回路用的触点。(2)展开式原理图，就是将各元件分解为若干部分，例如:上述电流继电器便分成线圈和触点两部分。它们在图中并不位于一起，而是分散在有关回路中。
根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。 安装图包括屏面布置图和屏后接线图。屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。
习惯上常把归总式原理图简称为原理图。归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。
