倾斜感应器实验心得体会在物理学中，传感器一直是一个非常重要的研究领域。
近年来，随着技术的不断推进，各种高精度、高灵敏度的传感器不断涌现。
其中，倾斜感应器是一种特殊的传感器，常被应用于工业生产、建筑结构、车辆控制等领域。
本文将探讨倾斜感应器的工作原理、实验过程以及心得体会。
一、倾斜感应器的工作原理倾斜感应器是基于重力感应原理工作的一种传感器。
其主要成分是由一对微小的质量体与弹簧组成的重力加速度传感器，通过对重力加速度传感器的垂直指向进行测量，获得物体的倾斜状态。
倾斜感应器常见的工作方式有两种：单轴和双轴。
单轴感应器只能测量所在平面内的坐标，而双轴可以分别在两个垂直平面进行坐标的测量。
二、倾斜感应器的实验过程为了更好地理解倾斜感应器的工作原理，我进行了一次实验。
实验时我使用了一款名为ADXL335的三轴加速度计。
这款加速度计不仅可以测量物体的三个轴向加速度，还可以通过其内置的倾斜感应器进行倾斜角度的测量。
在实验开始之前，我需要准备好以下工具和材料：1）ADXL335三轴加速度计2）Arduino开发板3）面包板4）杜邦线首先，我将ADXL335加速度计固定在面包板上，然后将Arduino开发板与面包板通过杜邦线连接。
接下来，我编写了一段程序，在程序中对ADXL335加速度计进行初始化，并设置了其输出模式。
然后，我使用Arduino开发板进行数据读取和处理，最终将实验结果显示在了LCD屏幕上。
在实验中，我将ADXL335加速度计分别在不同的角度下放置，并记录了其测量到的倾斜角度。
通过比对实验结果，我了解到了ADXL335加速度计的测量精度和准确度。
同时，我也对倾斜感应器的工作原理和特点有了更为深入的认识。
三、心得体会通过本次实验，我对倾斜感应器的原理和应用有了更为透彻的认识。
倾斜感应器是一种灵敏度和准确度都很高的传感器，可以在很多工业生产和控制领域发挥重要的作用。
同时，我也认识到了实验过程中细致入微、认真负责的重要性，只有这样才能保证实验结果准确可靠。

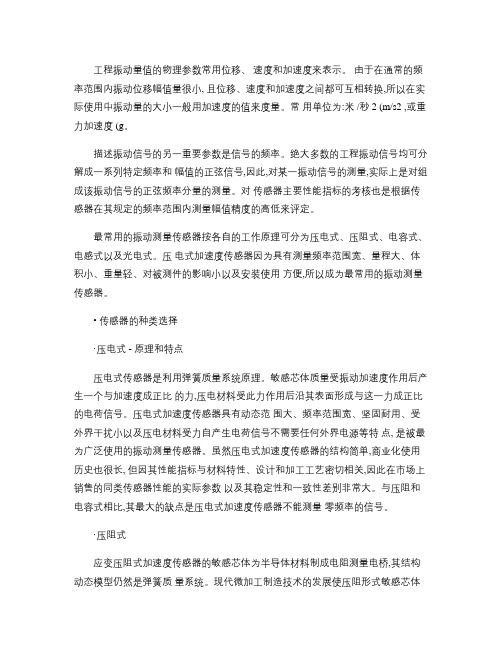

工程振动量值的物理参数常用位移、速度和加速度来表示。
由于在通常的频率范围内振动位移幅值量很小, 且位移、速度和加速度之间都可互相转换,所以在实际使用中振动量的大小一般用加速度的值来度量。
常用单位为:米 /秒 2 (m/s2 ,或重力加速度 (g。
描述振动信号的另一重要参数是信号的频率。
绝大多数的工程振动信号均可分解成一系列特定频率和幅值的正弦信号,因此,对某一振动信号的测量,实际上是对组成该振动信号的正弦频率分量的测量。
对传感器主要性能指标的考核也是根据传感器在其规定的频率范围内测量幅值精度的高低来评定。
最常用的振动测量传感器按各自的工作原理可分为压电式、压阻式、电容式、电感式以及光电式。
压电式加速度传感器因为具有测量频率范围宽、量程大、体积小、重量轻、对被测件的影响小以及安装使用方便,所以成为最常用的振动测量传感器。
• 传感器的种类选择·压电式 - 原理和特点压电式传感器是利用弹簧质量系统原理。
敏感芯体质量受振动加速度作用后产生一个与加速度成正比的力,压电材料受此力作用后沿其表面形成与这一力成正比的电荷信号。
压电式加速度传感器具有动态范围大、频率范围宽、坚固耐用、受外界干扰小以及压电材料受力自产生电荷信号不需要任何外界电源等特点, 是被最为广泛使用的振动测量传感器。
虽然压电式加速度传感器的结构简单,商业化使用历史也很长, 但因其性能指标与材料特性、设计和加工工艺密切相关,因此在市场上销售的同类传感器性能的实际参数以及其稳定性和一致性差别非常大。
与压阻和电容式相比,其最大的缺点是压电式加速度传感器不能测量零频率的信号。
·压阻式应变压阻式加速度传感器的敏感芯体为半导体材料制成电阻测量电桥,其结构动态模型仍然是弹簧质量系统。
现代微加工制造技术的发展使压阻形式敏感芯体的设计具有很大的灵活性以适合各种不同的测量要求。
在灵敏度和量程方面,从低灵敏度高量程的冲击测量,到直流高灵敏度的低频测量都有压阻形式的加速度传感器。
概述：ADXL345 是一款小而薄的超低功耗3 轴加速度计，分辨率高(13 位)，测量范围达± 16g。
数字输出数据为16 位二进制补码格式，可通过SPI(3 线或4 线)或I2C 数字接口访问。
ADXL345 非常适合移动设备应用。
它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。
其高分辨率(3.9mg/LSB)，能够测量不到1.0°的倾斜角度变化。
该器件提供多种特殊检测功能。
活动和非活动检测功能通过比较任意轴上的加速度与用户设置的阈值来检测有无运动发生。
敲击检测功能可以检测任意方向的单振和双振动作。
自由落体检测功能可以检测器件是否正在掉落。
这些功能可以独立映射到两个中断输出引脚中的一个。
正在申请专利的集成式存储器管理系统采用一个32 级先进先出(FIFO)缓冲器，可用于存储数据，从而将主机处理器负荷降至最低，并降低整体系统功耗。
低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。
ADXL345 采用3 mm × 5 mm × 1 mm，14 引脚小型超薄塑料封装。
对比常用的飞思卡尔的MMZ7260三轴加速度传感器，ADXL345，具有测量精度高、可以通过SPI或I2C直接和单片机通讯等优点。
特性：超低功耗：VS= 2.5 V 时（典型值），测量模式下低至23uA，待机模式下为0.1μA 功耗随带宽自动按比例变化用户可选的分辨率10 位固定分辨率全分辨率，分辨率随g 范围提高而提高，±16g 时高达13 位(在所有g 范围内保持4 mg/LSB 的比例系数)正在申请专利的嵌入式存储器管理系统采用FIFO 技术，可将主机处理器负荷降至最低。
单振/双振检测，活动/非活动监控，自由落体检测电源电压范围：2.0 V 至3.6 VI / O 电压范围：1.7 V 至VSSPI（3 线和4 线）和I2C 数字接口灵活的中断模式，可映射到任一中断引脚通过串行命令可选测量范围通过串行命令可选带宽宽温度范围（-40°C 至+85℃）抗冲击能力：10,000 g无铅/符合RoHS 标准小而薄：3 mm× 5 mm× 1 mm，LGA 封装模组尺寸：23*18*11mm（高度含插针高度应用：机器人控制、运动检测过程控制，电池供电系统硬盘驱动器(HDD)保护，单电源数据采集系统手机，医疗仪器，游戏和定点设备，工业仪器仪表，个人导航设备电路功能与优势ADXL345是一款小巧纤薄的低功耗三轴加速度计，可以对高达±16 g的加速度进行高分辨率（13位）测量。
加速度传感器用途加速度传感器是一种测量物体加速度的传感器，它可以通过测量物体的加速度来检测物体的运动状态。
加速度传感器广泛应用于各种领域，如汽车、航空、医疗、电子、机械等。
1. 汽车行业在汽车行业中，加速度传感器可以用于测量汽车的加速度、制动力和转弯力等。
这些数据可以用于汽车的控制和安全系统，例如防抱死制动系统（ABS）、车辆稳定控制系统（ESP）和碰撞安全气囊等。
此外，加速度传感器还可以帮助汽车制造商进行性能测试，例如加速和制动距离测试。
2. 航空航天在航空航天领域中，加速度传感器可以用于测量飞机的加速度和振动等参数。
这些数据可以用于飞行控制系统，例如自动驾驶系统和导航系统。
此外，加速度传感器还可以用于监测飞机结构的健康状况，例如翼尖振动和结构疲劳等。
3. 医疗领域在医疗领域中，加速度传感器可以用于监测患者的运动状态和姿势。
例如，加速度传感器可以用于监测老年人的步态，并识别他们是否容易跌倒。
此外，加速度传感器还可以用于监测病人的呼吸和心跳等生理参数，以及监测运动障碍和神经系统疾病等病症。
4. 电子领域在电子领域中，加速度传感器可以用于智能手机、平板电脑和智能手表等便携式设备中。
例如，加速度传感器可以用于检测设备的旋转和倾斜，以及识别设备的运动状态和姿势。
此外，加速度传感器还可以用于游戏控制器、智能家居和虚拟现实等应用中。
5. 机械领域在机械领域中，加速度传感器可以用于监测机器的振动和冲击。
例如，加速度传感器可以用于监测旋转机器的不平衡和偏心，以及检测机器的故障和损坏。
此外，加速度传感器还可以用于机器人和自动化系统中，以帮助机器人定位和导航。
加速度传感器在各个行业中都有广泛的应用，它可以帮助我们了解物体的运动状态和姿势，从而提高产品质量和安全性。
随着技术的进步，加速度传感器的应用领域将会更加广泛和多样化。
加速度传感器用途加速度传感器（Accelerometer）是一种用于测量物体在三个轴上的加速度的传感器。
它广泛应用于各个领域，包括消费电子产品、汽车工业、航空航天领域、医疗设备等等。
下面将详细介绍加速度传感器的用途和工作原理。
首先，加速度传感器在消费电子产品中有着广泛的应用。
例如，智能手机中的自动旋转屏幕功能就是通过加速度传感器来实现的。
传感器可以检测到手机在水平方向的倾斜角度，从而将屏幕的显示方向调整为相应的横向或纵向。
此外，智能手表、智能手环等可穿戴设备也常常使用加速度传感器来监测人体的运动状态和睡眠质量。
其次，汽车工业是加速度传感器的另一个重要领域。
在汽车中，加速度传感器可以用来监测车辆的加速度、制动力和侧倾等信息。
这些数据对于车辆的悬挂系统、稳定性控制系统和碰撞安全系统等的设计和调整非常重要。
另外，加速度传感器还可以用于车辆的倾斜角度检测和自动驾驶系统中的姿态控制。
航空航天领域也广泛使用加速度传感器。
在飞行器中，加速度传感器可以测量飞行器的加速度和倾斜角度，对飞行的稳定性和导航控制至关重要。
此外，它还可以用于航天器的姿态控制、碰撞检测和姿态变化的记录。
医疗设备领域也是加速度传感器的重要应用领域。
例如，健身追踪器可以使用加速度传感器来监测人体的运动和步数，计算消耗的卡路里和距离。
此外，加速度传感器还可以用于医疗器械中，例如心脏起搏器或可穿戴式医疗设备，用于监测患者的身体活动和健康状况。
加速度传感器的工作原理是基于质量的惯性。
它通常由一个质量和一个弹簧组成，质量与弹簧相连，当传感器受到外部力的作用时，质量会发生位移，从而改变弹簧的形变。
通过检测弹簧的形变程度，可以精确测量物体受到的加速度。
总结起来，加速度传感器是一种用于测量物体在三个轴上的加速度的传感器。
它在消费电子产品、汽车工业、航空航天领域和医疗设备中有着广泛的应用。
无论是自动旋转屏幕、车辆稳定性控制、飞行器导航还是医疗监测，加速度传感器都发挥着重要的作用。
ADXL1002中文技术手册一、概述ADXL1002是一款高精度、低功耗、3轴加速度计，专为测量和控制系统而设计。
它具有高分辨率（13位）测量高达±10 g的动态加速度和±100 g的静态加速度。
这款器件采用小型焊球阵列封装，非常适合空间受限的应用。
二、主要特性1. 高分辨率（13位）测量。
2. ±10 g动态范围。
3. ±100 g静态范围。
4. 自动唤醒功能。
5. 低功耗操作。
6. 小型焊球阵列封装。
7. 高抗冲击和振动能力。
三、应用范围1. 电子罗盘。
2. 动作感应游戏控制器。
3. 姿态和运动检测。
4. 导航系统。
5. 运动和健身监测设备。
6. 工业控制系统。
7. 振动监测和抑制。
四、工作原理ADXL1002通过测量电阻变化来检测加速度。
当加速度作用在ADXL1002上时，内部的悬臂梁发生形变，导致梁上的导电膜与梳齿之间的距离发生变化，从而改变电桥的输出电压。
通过对电压的测量和转换，可以得到加速度的大小和方向。
五、使用方法1. 连接电源和地线：将电源和地线正确连接到ADXL1002的引脚上。
2. 配置引脚：根据需要配置ADXL1002的引脚。
默认情况下，XOUT、YOUT和ZOUT分别输出X轴、Y轴和Z轴的加速度数据。
INT引脚可用于中断或唤醒功能。
SCL和SDA引脚可用于I2C通信。
3. 初始化：通过I2C接口进行初始化，包括设置工作模式、量程等。
4. 数据读取：通过I2C接口读取X轴、Y轴和Z轴的加速度数据。
数据以16位二进制补码形式输出，需要通过软件进行转换。
5. 中断和唤醒：通过INT引脚进行中断或唤醒操作。
6. 功耗管理：在不需要测量时，可以进入低功耗模式以降低功耗。
六、注意事项1. 在连接电源之前，确保所有引脚都已正确连接。
错误的连接可能导致器件损坏。
ADXL203型双轴加速计及其在倾斜度测量中的应用一、概述美国模拟器件公司（简称ADI ）凭借其独特的iMEMS(集成MEMS)工艺能使传感器单元和信号调理电路集成在一颗芯片上，不仅减小器件尺寸、降低功耗和节省成本，同时提高性能和定制生产能力。
ADI 推出的ADXL203 是一种高精度、低功耗及单一的iMEMS 型IC 芯片双轴加速计，具有信号可调的电压输出。
输出量为一个与加速度成比例的模拟电压信号，比例系数达到1000mV/g 。
该加速计既可测量动态加速度，又可以用来实现诸如重力加速度的静态测量，此时可以替代倾斜角传感器进行倾斜测量。
本文在详细介绍了加速计ADXL203 的结构及原理，给出它与ADuC847组成的倾斜度测量实现电路，并对其进行了分析。
该电路具有实现简单、精度高的特点。
二、 性能特点ADXL203典型测量范围在±1.7 g ，该加速计既可测量静态的也可测量动态的加速度，可承受3500g 极限加速度。
其下拉电流小于700 µA ，灵敏度达到1000mV/g 。
该加速计在–40°C 到125°C 温度范围内，具有±0.3%的温度灵敏性；±25 mg 的零点偏移精度；在小于60 Hz 的带宽下具有解决小于1 mg 的解决方案(0.06°倾斜)以及优于0.1 mg/°C 的稳定性。
采用5×5×2 mm 的LCC 的封装。
ADXL203的管脚封装及引脚功能如图1和表1所示。
V SST DNC COMX OUT Y OUT DNC图1 ADXL203管脚图表1 ADXL203管脚功能三、 工作原理ADXL203内部电路框图如图2所示。
传感器输出幅值与所测加速度成正比的方波信号，经过信号交流放大，相敏检波、低通滤波，得到与加速度成比例的电压信号。
图2 ADXL203内部电路框图传感器主要是由一个利用表面微机械加工的多晶硅机构和一个差动电容器组成。
adxl345技术参数ADXL345技术参数ADXL345是一种小型、低功耗的加速度传感器，广泛应用于移动设备、工业自动化和运动控制等领域。
本文将介绍ADXL345的技术参数，包括传感器的工作范围、分辨率、灵敏度、数据输出等方面。
1. 工作范围ADXL345的工作范围指的是传感器能够测量的加速度范围。
该传感器的工作范围为±2g、±4g、±8g和±16g。
其中，g代表重力加速度，约为9.8m/s²。
用户可以根据具体应用需求选择合适的工作范围。
2. 分辨率ADXL345的分辨率指的是传感器可以测量的最小加速度变化值。
该传感器的分辨率为4mg/LSB，即每个最低有效位（LSB）代表4mg的加速度变化。
分辨率越高，传感器能够捕捉到更小的加速度变化。
3. 灵敏度ADXL345的灵敏度指的是传感器对加速度变化的敏感程度。
传感器的灵敏度与工作范围和分辨率相关。
在±2g工作范围下，灵敏度为1LSB=3.9mg；在±4g工作范围下，灵敏度为1LSB=7.8mg；在±8g工作范围下，灵敏度为1LSB=15.6mg；在±16g工作范围下，灵敏度为1LSB=31.2mg。
用户可以根据具体应用需求选择合适的工作范围和灵敏度。
4. 数据输出ADXL345通过数字接口（如I2C或SPI）输出加速度数据。
传感器可以以全分辨率模式输出数据，也可以以10位或8位分辨率模式输出数据。
在全分辨率模式下，传感器的输出数据为13位，可以表示±16g工作范围内的加速度变化。
用户可以根据处理器的要求选择合适的输出分辨率。
5. 数据格式ADXL345以16位二进制补码表示加速度数据。
对于3轴加速度数据，每个轴的数据占据16位，其中高8位和低8位分别表示数据的整数部分和小数部分。
用户可以通过简单的移位和组合操作将这些数据转换为实际的加速度值。
6. 内部采样率ADXL345具有可调节的内部采样率，可以根据应用需求选择合适的采样率。
ADXL345使用心得一、芯片的偏移校准加速度计为机械结构，包含可以自由移动的元件。
这些运动部件对机械应力非常灵敏，程度远远超过固态电子产品。
0g 偏置或偏移为重要加速度计指标，因为它定义了用于测量加速度的基线。
组装载有加速度计的系统时，可施加附加应力。
这些应力可能来自，但不限于，元件焊接、安装时的电路板应力和元件上的任何混合物的应用。
如果有必要校准，建议系统组装完成后进行校准，以补偿这些影响。
根据经验，传感器的校零方法：零点值实测值结果-=但是这款芯片不能用这个方法，ADXL345输出的是X 、Y 、Z 三个轴向的原始数据，要得出角度值必须要经过实际换算，其公式为：πα180*arctan 10⎪⎪⎭⎫ ⎝⎛=+g gx Z X............................. x 轴向角度 πα180*arctan 10⎪⎪⎭⎫ ⎝⎛=+g gy Z Y............................. y 轴向角度 由此可见该函数的曲线是反正切的曲线，若是单纯的记录一个零点值，在最后的结果中减去零点角度值，可以肯定不准，我也做过相应的测试事实证明也是这样。
真正的校准方法是利用传感器自带的偏移校准寄存器来进行修正，具体步骤如下： a 、获取当前的X 、Y 、Z 三轴的原始偏移量（注意：当前校准状态一定要为水平--整机平放在水平状态；样本数要多取一些求平均，建议100Hz 或更高数据率的起点为0.1sec 。
这相当于100Hz 的数据速率10 个样本。
对于低于100Hz 的数据速率，建议平均至少有10 个样本）得到的数据分别为gx 0、gy 0、gz 1+b 、计算出Z 轴在0g 状态下的原始偏移量）十位分辨率时为值为理想灵敏度，256g 2(10±-=+z z g g s s z zc 、计算出写入寄存器的数据：芯片的偏移寄存器地址为x 、y 、z 轴分别对应0x1E ，0x1F ，0x20，都为单字节而且带符号。
加速度传感器参数讲解（AD）Accelerometer Specifications- Quick DefinitionsMeasurement range is the level of acceleration supported by the sensor’s output signal specifications, typically specified in ±g. This is the greatest amount of acceleration the part can measure and accurately represent as an output. For example, the output of a ±3g accelerometer is linear with acceleration up to ±3g. If it is accelerated at 4g, the output may rail. Note that the breaking point is specified by the Absolute Maximum Acceleration, NOT by the measurement range.A 4g acceleration will not break a ±3g accelerometer.Sensitivity is the ratio of change in acceleration (input) to change in the output signal. This defines the ideal, straight-line relationship between acceleration and output (Figure 1, gray line). Sensitivity is specified at a particular supply voltage and is typically expressed in units of mV/g for analog-output accelerometers, LSB/g, or mg/LSB for digital-output accelerometers. It is usually specified in a range (min, typ, max) or as a typical figure and % deviation. For analog-output sensors, sensitivity is ratiometric to supply voltage; doubling the supply, for example, doubles the sensitivity.Sensitivity change due to Temperature is generally specified as a % change per °C. Temperature effects are caused by a combination of mechanical stresses and circuit temperature coefficients.Figure 1. Nonlinearity is a measurement of the deviation of an accelerometer response (illustrated in black) from a perfectly linear response (in gray). This graph is for illustration purposes only and does not show real accelerometer dat a. Nonlinearity: Ideally, the relationship between voltage and acceleration is linear and described by the sensitivity of the device. Nonlinearity is a measurement of deviation from a perfectly constant sensitivity, specified as a percentage with respect to either full-scale range (%FSR) or ± full scale (%FS). Typically, FSR = FS+FS. Nonlinearity of Analog Devices accelerometers is low enough that it can most often be ignored.Package Alignment Error is the angle between theaccelerometer-sensing axes and the referenced package feature (see Figure 2). "Input Axis Alignment" is another term used for this error. The units for package alignment error are "degrees." Packaging technology typically aligns the die to within about 1° of the package.(Orthogonal) Alignment Error is the deviation from the ideal angular displacement (typically 90°) between multi-axis devices (see Figure 2). Analog Devices accelerometers are manufactured using photolithography on a single piece of silicon, so axis-to-axis alignment error is not generally a problem.Cross-axis sensitivity is a measure of how much output is seen on one axis when acceleration is imposed on a different axis, typically specified as a percentage. The coupling between two axes results from a combination of alignment errors, etching inaccuracies, and circuit crosstalk.Zero-g Bias Level specifies the output level when there is no acceleration (zero input). Analog sensors typically express this in volts (or mV) and digital sensors in codes (LSB). Zero-g Bias is specified at a particular supply voltage and is typically ratiometric with supply voltage (most often, zero-g bias is nominally half the supply voltage). Several aspects of zero-g bias are often specified:•Zero-g Voltage, in V, specifies the range of voltages that may be expected at the output under 0g of acceleration.•Output Deviation from Ideal, also called Initial Bias Error, is specified at 25°C, either in terms of acceleration error (g) oroutput signal: mV for analog sensors and LSB for digitalsensors.•Zero-g Offset vs. Temperature, or Bias Temperature Coefficient, in m g/°C, describes how much the output shifts for each °Ctemperature change; and•Bias Voltage Sensitivity is the change in "Zero-Bias Level" with respect to change in power supply. The units for this parameterare typically, mv/V, m g/V, or LSB/V.•Zero-g Total Error includes all errors.Noise Density, in u g/rt(Hz) RMS, is the square root of the power spectral density of the noise output. Total noise is determined by the equation:Noise = Noise Density * sqrt(BW * 1.6)where BW is the accelerometer bandwidth, set by capacitors on the accelerometer outputs.Analog Devices accelerometers' noise is Gaussian and uncorrelated, so noise can be reduced by averaging the outputs from several accelerometers. supply voltage (most often, zero-g bias is nominally half the supply voltage).Total Noise is the random deviation from the ideal output and is equal to the multiplied product of the Noise Density and the square root of the Noise Bandwidth. The units for this parameter are typicallymg-RMS.Figure 2. Showing package alignment error α and sensor alignmenterror θ. α is the angle between the sensor axes and the package axes.θ is the deviation of the sensor axes from orthogonal, i.e., thedifference between (ysensor – xsensor) and 90°.Output Data Rate, in digital-output accelerometers, defines the rate at which data is sampled. Bandwidth is the highest frequency signal that can be sampled without aliasing by the specified Output Data Rate. Per the Nyquist sampling criterion, bandwidth is half the Output Data Rate.In analog-output accelerometers, bandwidth is defined as the signal frequency at which the response falls to -3dB of the response to DC (or low-frequency) acceleration.。
