三轴加速度传感器使用说明

三轴加速度传感器安全操作及保养规程三轴加速度传感器是一种常用的测试设备，它被广泛应用于各种领域。

为确保它能够正常工作并延长其使用寿命，需要按照以下规程进行安全操作及保养。

安全操作规程1. 安装在安装传感器之前，需确保其适用于相应的设备。

适当安装传感器会极大地提高其检测精度和可靠性。

安装时需要注意以下几点：1.确认传感器安装环境的温度、湿度和气压符合传感器的工作要求。

例如，有些传感器可能无法正常工作在极端的高温或低温环境中。

2.传感器应该被安装在合适的位置以避免外部冲击或损伤，并保证其对测量物的检测效果不受影响。

3.安装三轴加速度传感器时，应考虑设备结构和传感器的相对位置，以确保传感器能够正确测量受力情况。

2. 操作在使用传感器进行测量时，务必遵循以下操作规程：1.仔细阅读并遵守传感器的安装和操作手册。

2.在进行任何操作之前，确保所有设备都已正确连接，传感器处于正确的位置，且连线无异常。

此外，确保所使用的设备均符合相应的规定，并已通过检验。

3.操作期间，应注意及时记录测量结果，及时检查测量结果的可靠性，并且随时了解测量状态以及可能的问题。

如果有任何异常请及时排除。

3. 维护维护传感器是确保其正常运行和延长其使用寿命的关键。

以下是应注意的事项：1.周期性检查传感器和连接器，并确保其均正常工作。

此外，对任何损坏或磨损的组件和设备都应及时更换或修复。

2.传感器应定期校准以确保其准确性和可靠性，并且要将其校准数据记录下来以方便日后比较。

3.在传感器运输或存储时，应将其放置在干燥，防尘，不易受外部撞击的地方。

保养规程如下是三轴加速度传感器的保养规程：1. 清洁传感器可能在使用过程中受到不同程度的物理环境影响，如温度、湿度、灰尘等，所以必须经常清洗。

1.使用棉布等软质材料擦拭传感器表面，注意不要使用有机化学物质，以免破坏传感器表面涂层。

2.如果三轴加速度传感器有其他无法通过擦拭清洗的物质或污垢，可以使用一个稀释后的洗涤剂和擦拭布进行清洗。

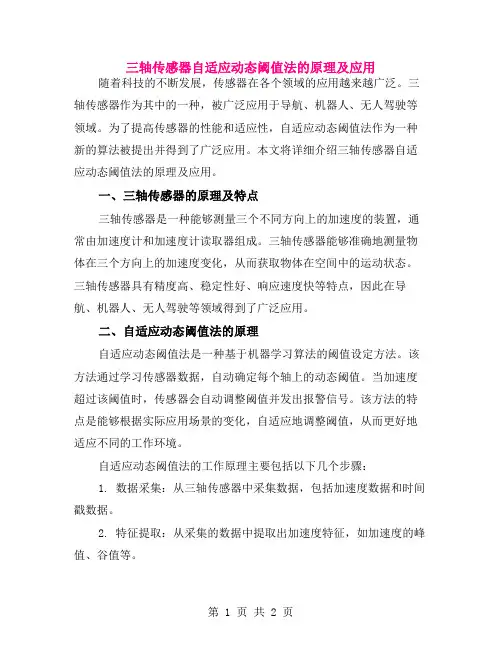

三轴传感器自适应动态阈值法的原理及应用随着科技的不断发展，传感器在各个领域的应用越来越广泛。

三轴传感器作为其中的一种，被广泛应用于导航、机器人、无人驾驶等领域。

为了提高传感器的性能和适应性，自适应动态阈值法作为一种新的算法被提出并得到了广泛应用。

本文将详细介绍三轴传感器自适应动态阈值法的原理及应用。

一、三轴传感器的原理及特点三轴传感器是一种能够测量三个不同方向上的加速度的装置，通常由加速度计和加速度计读取器组成。

三轴传感器能够准确地测量物体在三个方向上的加速度变化，从而获取物体在空间中的运动状态。

三轴传感器具有精度高、稳定性好、响应速度快等特点，因此在导航、机器人、无人驾驶等领域得到了广泛应用。

二、自适应动态阈值法的原理自适应动态阈值法是一种基于机器学习算法的阈值设定方法。

该方法通过学习传感器数据，自动确定每个轴上的动态阈值。

当加速度超过该阈值时，传感器会自动调整阈值并发出报警信号。

该方法的特点是能够根据实际应用场景的变化，自适应地调整阈值，从而更好地适应不同的工作环境。

自适应动态阈值法的工作原理主要包括以下几个步骤：1. 数据采集：从三轴传感器中采集数据，包括加速度数据和时间戳数据。

2. 特征提取：从采集的数据中提取出加速度特征，如加速度的峰值、谷值等。

3. 机器学习：使用机器学习方法，如支持向量机、神经网络等，对特征数据进行训练和学习，自动确定每个轴上的动态阈值。

4. 阈值调整：当加速度超过动态阈值时，传感器会自动调整阈值并发出报警信号。

同时，传感器也会记录下每次调整后的阈值，以便后续分析和优化。

三、自适应动态阈值法在三轴传感器中的应用自适应动态阈值法在三轴传感器中的应用非常广泛，其主要应用于以下领域：1. 无人驾驶：无人驾驶车辆需要实时感知周围环境的变化，如行人、车辆等。

通过应用自适应动态阈值法，可以提高传感器的准确性和稳定性，从而提高无人驾驶的安全性。

2. 工业自动化：在工业自动化领域中，应用自适应动态阈值法可以提高设备的自动化程度和工作效率。

±2G/±4G/±8G/±16G三轴微机械数字加速度计描述SC7A20是一款高精度12bit数字三轴加速度传感器芯片，内置功能更丰富，功耗更低，体积更小，测量更精确。

芯片通过I²C/SPI接口与MCU通信，加速度测量数据以中断方式或查询方式获取。

INT1和INT2中断管脚提供多种内部自动检测的中断信号，适应多种运动检测场合，中断源包括6D/4D方向检测中断信号、自由落体检测中断信号、睡眠和唤醒检测中断信号、单击和双击检测中断信号。

芯片内置高精度校准模块，对传感器的失调误差和增益误差进行精确补偿。

±2G、±4G、±8G和±16G四种可调整的全量程测量范围，灵活测量外部加速度，输出数据率1HZ和400HZ间可选。

芯片内置自测试功能允许客户系统测试时检测系统功能，省去复杂的转台测试。

芯片内置产品倾斜校准功能，对贴片和板卡安装导致的倾斜进行补偿，不占系统资源，系统文件升级不影响传感器参数。

主要特点宽电压范围1.71V-3.6V1.8V兼容数字IO口低功耗模式下电源电流低至2µA±2G/±4G/±8G/±16G动态全量程范围 12bit有效数据(HR)I²C/SPI数字输出接口6D/4D方向检测自由落体检测单击双击检测及运动检测可编程中断生成电路内嵌自测试功能内嵌FIFO10000g高G抗击能力应用手机平板室内导航图像旋转运动激活用户接口游戏产品规格分类产品名称 封装形式 打印名称 材料 包装形式 SC7A20TR LGA-12-2x2x1.0 SC7A20 无铅编带内部框图XY ZC-to-V Converter Gain数符号测试条件最小值V CC电路不损坏-0.3 3.6V P电路不损坏V in电路不损坏T OPR电路不损坏T STG电路不损坏(VDD=2.5V, T测试条件123FS=0 (HR mode)FS=1 (HR mode)FS=2 (HR mode)FS=3 (HR mode)参 数符 号测试条件最小值 典型值 最大值 单位 零漂 Ty Off0 FS =0 --±40--mg温漂TC Off 与25°C 的最大偏差 -- ±0.5 -- mg/°C 自测输出V st1FS=0， X 轴 -- 276 -- LSb V st2 FS=0， Y 轴 -- 276 -- LSb V st3FS=0， Z 轴-- 984 -- LSb 系统带宽 BW -- ODR/2 -- HZ 工作温度T OPR-40--+85°C注意：电路2.5V 出厂校准。

关于三轴振动传感器的参数特点介绍传感器操作规程三轴振动传感器是一种相对而非接触一种测量方式传感器，又称为相对振动。

它是通过传感器端部与被测物体之间的距离变化来测量物体的振动位移或幅值的。

电涡流位三轴振动传感器是一种相对而非接触一种测量方式传感器，又称为相对振动。

它是通过传感器端部与被测物体之间的距离变化来测量物体的振动位移或幅值的。

电涡流位移传感器具有频率范围宽（0～10kHZ），线性工作范围大、灵敏度高以及非接触式测量等优点；紧要应用于静态位移的测量、动态振动位移的测量、旋转机械中监测转轴的振动测量。

外形尺寸参数轴振动传感器作用：对于工业实时在线监测轴偏心、轴的磨损程度、不对中等功能。

在压电加速度传感器的基础上经过专业化高精密设计，内部嵌入精密积分电路。

与传统磁电式相比，由于接受压电晶体作为敏感元件，内部无移动部件，不会发生退化和磨损；且频率响应范围宽，机械运动部件不简单损坏，动态特性优良，抗干扰本领强，可长期牢靠工作；适用于工业现场各种恶劣环境下测量轴承箱体、壳体或结构的确定（相对于自由表面）振动。

该产品在旋转机械的振动故障监测、工程地质、地震监测、高层建筑和大型结构物的振动、模态分析、交通桥梁、科研、教学等领域的振动速度均有着广泛的应用和测量前景。

特点：抗振、耐冲击、过载本领强简化测试，输出直接配接显示处理仪表低频特性好，频率范围宽长期稳定性好使用便利，无需调整压电类尺寸小，无活动部件，寿命长、刚度大紧要技术参数：1.测量范围：0—1000mm/s（可选）※0—50g※0—10mm2.输出形式：mA，mv/m/s？mv/mm/s（依据客户需求）3.响应频率：10—1000HZ（速度量）2—2000HZ（加速度量）4.速度方向：传感器（X,Y）两相5.环境温度：—10℃—+70℃6.供电电压：+24DC7.壳体材料：304不锈钢8.重量:110克9.安装螺纹：M5，或磁吸座（或特别定做）10.压电材料：PZT—511.输出方式：直接引线/5/8—24四芯插座使用方法及注意事项由于传感器里有内置电路，不允许用高电压测试传感器的芯与外壳之间的绝缘电阻，这样做极易使传感器击穿损坏。

bma250e使用手册BMA250E是一款三轴加速度传感器，常用于物体运动检测、姿态识别和手势控制等应用。

以下是关于BMA250E使用手册的详细内容：1. 产品概述：BMA250E是一款数字式三轴加速度传感器，采用MEMS技术（微机电系统），具有高精度和低功耗的特点。

它能够测量物体在三个轴向上的加速度，并输出数字信号。

2. 产品特性：BMA250E具有以下主要特性：三轴加速度测量范围可配置，通常为±2g至±16g。

高分辨率和高精度的加速度测量。

内置温度传感器，可提供环境温度测量。

低功耗设计，适用于电池供电的应用。

支持I2C和SPI接口，方便与主控设备通信。

3. 硬件接口：BMA250E可以通过I2C或SPI接口与主控设备进行通信。

你需要根据你的应用选择合适的接口，并连接相应的引脚。

在连接时，请确保正确连接供电引脚、地引脚和数据引脚。

4. 寄存器配置：BMA250E内部有一系列寄存器，用于配置传感器的工作模式、测量范围和输出数据速率等参数。

你可以通过读写寄存器来配置传感器以满足你的应用需求。

具体的寄存器配置信息可以在BMA250E 的数据手册中找到。

5. 数据输出：BMA250E通过I2C或SPI接口将测量到的加速度数据传输给主控设备。

你可以根据需要选择合适的数据输出速率和分辨率。

传感器还可以输出温度数据，用于环境温度监测。

6. 功能示例：BMA250E可以应用于许多不同的应用场景，如运动检测、姿态识别和手势控制。

你可以根据具体需求配置传感器的工作模式和参数。

例如，你可以将传感器配置为在特定加速度阈值超过时触发中断，或者通过检测特定的手势来触发相应的操作。

7. 注意事项：在使用BMA250E时，请注意以下事项：确保正确连接传感器的供电引脚和地引脚，以及与主控设备的通信引脚。

仔细阅读BMA250E的数据手册，了解传感器的功能和寄存器配置。

根据你的应用需求，选择合适的加速度测量范围和输出数据速率。

概述：ADXL345是一款小而薄的超低功耗3轴加速度计，分辨率高（13位）,测量范围达±16g。

数字输出数据为16位二进制补码格式，可通过SPI（3线或4线）或I2C数字接口访问。

ADXL345非常适合移动设备应用。

它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。

其高分辨率（3.9mg/LSB），能够测量不到1.0。

的倾斜角度变化。

该器件提供多种特殊检测功能。

活动和非活动检测功能通过比较任意轴上的加速度与用户设置的阈值来检测有无运动发生。

敲击检测功能可以检测任意方向的单振和双振动作。

自由落体检测功能可以检测器件是否正在掉落。

这些功能可以独立映射到两个中断输岀引脚中的一个。

正在申请专利的集成式存储器管理系统采用一个32级先进先岀（FIFO）缓冲器，可用于存储数据，从而将主机处理器负荷降至最低，并降低整体系统功耗。

低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。

ADXL345采用3 mm X 5 mmx 1 mm，14引脚小型超薄塑料封装。

对比常用的飞思卡尔的MMZ7260三轴加速度传感器，ADXL345，具有测量精度高、可以通过SPI或I2C直接和单片机通讯等优点。

特性：超低功耗：VS= 2.5 V 时（典型值），测量模式下低至23uA，待机模式下为0.1 g A功耗随带宽自动按比例变化用户可选的分辨率10位固定分辨率全分辨率，分辨率随g范围提高而提高，±16g时高达13位（在所有g范围内保持4 mg/LSB的比例系数）正在申请专利的嵌入式存储器管理系统采用FIFO技术，可将主机处理器负荷降至最低。

单振/双振检测，活动/非活动监控，自由落体检测电源电压范围：2.0 V 至3.6 VI / O电压范围：1.7 V至VSSPI （3线和4线）和I2C数字接口灵活的中断模式，可映射到任一中断引脚通过串行命令可选测量范围通过串行命令可选带宽宽温度范围（-40°C至+85 °C）抗冲击能力：10,000 g无铅/符合RoHS标准小而薄：3 mn X 5 mm x 1 mm，LGA 封装模组尺寸：23*18*11mm （高度含插针高度应用：机器人控制、运动检测过程控制，电池供电系统硬盘驱动器（HDD）保护，单电源数据采集系统手机，医疗仪器，游戏和定点设备，工业仪器仪表，个人导航设备电路功能与优势ADXL345是一款小巧纤薄的低功耗三轴加速度计，可以对高达±6 g的加速度进行高分辨率（13位）测量。

三轴加速度传感器的z敏感轴的校准算法一、引言三轴加速度传感器是一种常用的传感器，广泛应用于物联网、智能家居、自动驾驶等领域。

在使用三轴加速度传感器时，需要对其进行校准，以保证其测量结果的准确性。

本文将介绍三轴加速度传感器z敏感轴的校准算法。

二、三轴加速度传感器的工作原理三轴加速度传感器是一种基于微机电系统（MEMS）技术的传感器。

它通过测量物体在三个方向上的加速度来确定物体的运动状态。

具体来说，当物体发生运动时，会产生惯性力，这个惯性力可以被转化为电信号输出。

因此，通过测量这些电信号，就可以确定物体在各个方向上的加速度。

三、z敏感轴的校准算法1. 原理由于三轴加速度传感器是一种基于微机电系统（MEMS）技术的传感器，因此其精度受到许多因素的影响。

其中一个主要因素是温度变化。

由于温度变化会导致材料膨胀或收缩，从而影响到MEMS芯片中的加速度传感器，因此需要进行校准。

在进行z敏感轴的校准时，需要将传感器放置在水平面上，并保持不动。

此时，z敏感轴应该与重力方向垂直。

因此，通过测量z敏感轴上的加速度值来确定传感器是否处于垂直状态。

如果传感器没有处于垂直状态，则需要进行校准。

2. 步骤（1）将传感器放置在水平面上，并保持不动。

（2）读取z敏感轴上的加速度值。

（3）如果加速度值不为0，则需要进行校准。

（4）将传感器旋转一定角度，并记录旋转角度和对应的加速度值。

（5）重复步骤4，直到旋转360度。

（6）计算出每个角度对应的期望加速度值。

（7）使用拟合算法计算出校准系数。

（8）使用校准系数对原始数据进行修正。

3. 拟合算法在步骤7中，需要使用拟合算法计算出校准系数。

常用的拟合算法有线性回归、多项式回归、指数回归等。

这里介绍一种基于最小二乘法的拟合算法。

最小二乘法是一种常用的拟合算法，它通过最小化残差平方和来确定拟合函数的系数。

在z敏感轴的校准中，可以使用最小二乘法来确定校准系数。

假设有n个数据点，每个数据点的坐标为(xi,yi)，其中xi表示旋转角度，yi表示对应的加速度值。

三轴加速度传感器模块使用说明概述H48C三轴加速度传感器能测量在三个轴（X、Y、Z）方向上的±3g的加速度值，模块板载一个自动负载调节器，为H48C提供3.3V的电源，H48C输出的模拟信号（电压）由模块上的MCP3204（四通道，12-bit）读取并转换为数字信号输出。

特点●测量范围±3g（每个轴）●使用MEMS (微型机电系统) 技术，实现自动补偿●板载自动负载调节器，和高解析度的ADC●体积小巧：0.7" x 0.8" (17.8 mm x 20.3 mm)●工作温度范围广-25° to 75° C基本连线图H48C连接到C51上只需要直接选择任意三个脚连接连接即可，如图1图 1* 与单片机连接的引脚可以任意选择工作原理通过MEMS技术，和内置的补偿H48C加速度传感器通过MCP3204模数转换器实现同步输出，要获取指定轴加速度的值，实际上是读取指定轴的电压在通过下面的公式计算出加速度的值，公式如下：G = ((axis – vRef) / 4095) x (3.3 / 0.3663)在这个公式中axis和vRef表示通过AD转化得到的计数值，4095是一个12-bitADC的最大计数输出，3.3是H48C提供给内部的电压，0.3663是加速度1g的时候H48C输出的电压。

我们可以把公式简化成如下表达式。

G = (axis – vRef) x 0.0022引脚的定义以及说明（1）CLK 同步时钟输入（2）DIO 双向数据/从主机通信（3）Vss 电源地（0V）（4）Zero-G “自由落体”输出，高电平有效（5）CS\ 片选信号，低电平有效（6）Vdd 电源+5v标号说明最小典型最大单位V DD工作电压 4.5 5.0 5.5 V V SS地连接0 VI DD工作电流7 10 MaV IH高电压输入0.7 V DD V V IL低电压输入0.3 V DD V V OH高电压输出 4.1 V V OL低电压输出0.4 V采样率200 Sps ADC（MCP3204）分辨率12 Bit测量范围-3 +3 g敏感度366.3 mV/g精度10 %非线性度-2 +2 %工作温度范围-25 75 ℃Zero-G输出高电平 3.2 3.3 VZero-G输出延时 1 ms 确定H48C的X、Y、Z 轴如下图关于MCP3204Microchip 的MCP3204/3208 器件是具有片上采样和保持电路的12 位逐次逼近型模数（Analog-to-Digital，D）转换器。

三轴加速度传感器1. 引言三轴加速度传感器是一种常见的传感器技术，用于测量物体的加速度和倾斜度。

它在许多领域中得到广泛应用，包括运动检测、姿态测量、智能手机和游戏控制器等设备。

本文将介绍三轴加速度传感器的工作原理、应用领域和未来发展趋势。

2. 工作原理三轴加速度传感器基于微机电系统（MEMS）技术。

它通常由微机械结构、压电材料和电路组成。

当物体受到加速度时，微机械结构会产生微小的位移，并将其转化为电压信号。

这个信号经过放大和滤波后被传感器读取和解析。

三轴加速度传感器通常包含X、Y、Z三个轴向，分别对应物体运动的水平、垂直和纵深方向。

通过测量三轴的加速度值，传感器可以确定物体的运动状态。

3. 应用领域3.1 运动检测三轴加速度传感器广泛应用于运动检测领域。

它可以测量用户的步数、距离、速度和活动强度，用于运动追踪和健身监测。

许多智能手环、智能手表和健身器材上都配备了三轴加速度传感器。

3.2 姿态测量三轴加速度传感器可以测量物体的倾斜度和方向，用于姿态测量和姿势跟踪。

它在虚拟现实、增强现实和航空航天等领域中得到广泛应用。

例如，游戏控制器可以通过传感器测量玩家的倾斜动作，并将其映射到游戏中的角色操作。

3.3 智能手机和平板电脑三轴加速度传感器是智能手机和平板电脑中的重要组成部分。

它可以实现自动屏幕旋转、姿势识别和步态分析等功能。

此外，多个传感器的组合使用，如加速度传感器和陀螺仪的联合使用，可以提供更精确的运动感知和定位能力。

4. 未来发展随着人工智能、物联网和移动技术的快速发展，三轴加速度传感器将在未来得到更广泛的应用。

以下是一些未来发展趋势：4.1 小尺寸化和低功耗随着智能设备更加轻薄和便携，对三轴加速度传感器的尺寸和功耗要求也越来越高。

未来的传感器将更加小巧，能够集成到更多类型的设备中，并且能够在较长时间内维持稳定的工作。

4.2 高精度和多参数测量未来的三轴加速度传感器将具备更高的精度和多参数测量能力。

三轴加速度传感器应用详解加速度传感器有两种：一种是角加速度传感器，是由陀螺仪改进过来的。

另一种就是线加速度传感器。

它也可以按测量轴分为单轴、双轴和三轴加速度传感器。

现在，加速度传感器广泛应用于游戏控制、手柄振动和摇晃、汽车制动启动检测、地震检测、工程测振、地质勘探、振动测试与分析以及安全保卫振动侦察等多种领域。

下面就举例几种应用场景，更好的认识加速度传感器。

三轴加速度传感器的应用1、车身安全、控制及导航系统中的应用加速度传感器已被广泛应用于汽车电子领域，主要集中在车身操控、安全系统和导航，典型的应用如汽车安全气囊（Airbag）、ABS防抱死刹车系统、电子稳定程序（ESP）、电控悬挂系统等。

目前车身安全越来越得到人们的重视，汽车中安全气囊的数量越来越多，相应对传感器的要求也越来越严格。

整个气囊控制系统包括车身外的冲击传感器（Satellite Sensor）、安置于车门、车顶，和前后座等位置的加速度传感器（G-Sensor）、电子控制器，以及安全气囊等。

电子控制器通常为16位或32位MCU，当车身受到撞击时，冲击传感器会在几微秒内将信号发送至该电子控制器。

随后电子控制器会立即根据碰撞的强度、乘客数量及座椅/安全带的位置等参数，配合分布在整个车厢的传感器传回的数据进行计算和做出相应评估，并在最短的时间内通过电爆驱动器（Squib Driver）启动安全气囊保证乘客的生命安全。

通常仅靠ABS和牵引控制系统无法满足车辆在弯曲路段上的行车安全要求。

该场合下电子稳定性控制系统（ESC）就能够通过修正驾驶员操作中的转向不足或过度转向，来控制车辆使其不偏离道路。

该系统通过使用一个陀螺仪来测量车辆的偏航角，同时用一个低重力加速度传感器来测量横向加速度。

将所得测量数据与通过行驶速度和车轮倾斜角两项数据计算得到的结果进行比对，从而调整车辆转向以防止发生侧滑。

除了车身安全系统这类重要应用以外，目前加速度传感器在导航系统中的也在扮演重要角色。
