技师手记AUTOMOBILE MAINTENANCE图1故障内容BSI-智能控制盒0004-组合仪表8080-空调控制单元8415-CD换碟机8410-收音机7215-行车电脑图2BSI控制的VAN舒适网络总体布置电路图式，传送给脉冲转发器。
脉冲转发器发射出程控代码，通过识读线圈把程控代码送给防盗控制单元，在防盗控制单元中，输入的程控代码与先前储存在防盗器控制单元中的代码进行比较。
然后，防盗控制单元再核对由发动机控制单元随机代码发生器产生的可变代码是否与存储的代码一致，才能起动发动机。
如果密码不一致或是非法钥匙，发动机在2s内熄火，达到防盗目的，这也就是帕萨特为什么失窃率低的一个重要原因吧。
而这辆车由于防盗仪表控制单元中的某电子元件虚接放电，致使局部过热，防盗仪表控制单元使发动机熄火，同时因电子元器件过热产生焦糊味。
当车辆停放一段时间，热量散去后，仪表控制单元中的防盗功能正常，发动机又能着车，此时仪表控制单元中的气囊控制部件已损坏，所以气囊报警灯亮。
由于运行时间较长后，元器件终因过热而烧毁，造成防盗仪表控制单元烧坏而无法工作，发动机因防盗锁死而出现了不着车故障，所以V.A.G1552会显示发动机控制单元堵塞。
因为CAN数据总线是连接发动机控制单元与防盗仪表的1条诊断通路，所以V.A.G1552也可对其诊断，并显示“CAN数据总线来自仪表的信息丢失”。
因防盗仪表是由集成电路元件构成，以维修站现有设备无法检测，所以在维修中只好先测量CAN导线是否完好，再检测防盗仪表板。
值得注意的是，第一，防盗器指示灯在防盗控制单元完好的情况下，防盗控制单元会进行自检；第二，如果发现其它防盗构成部件的故障（如钥匙脉冲转发器、识读线圈）会闪烁报警；第三，如果防盗器控制单元本身损坏了，使得自检无法进行，防盗指示灯不报警。
□故障现象：一辆2006年7月生产的标致307 2.0手动豪华版汽车，已行驶95800km。
在关闭点火开关后，组合仪表、空调控制面板、收音机、行车电脑的背景小灯以及故障指示灯持续点亮，无法关闭。

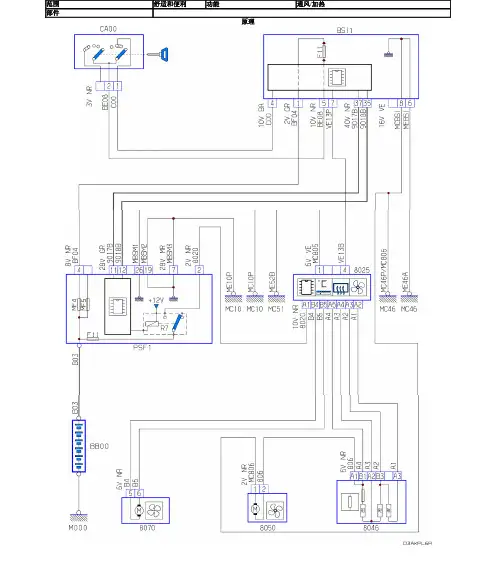

车辆 : 307 (T5 full CAN) OPR : 12323范围 舒适和便利功能空调部件原理范围 舒适和便利功能空调部件null项目代码说明信息0004null仪表板1320null发动机管理控制装置7020null防抱死制动控制单元8006null蒸发器热敏电阻(如果是单独的) 8007null稳压器8020null空调压缩机8025null空调面板(如果是单独的)8046null风扇马达电阻器 (如果分离的话) 8050null鼓风机马达(如果是单独的) 8070null进气口风门减速电机BB00null电池 /BSI1null智能盒控制系统(BSI)PSF1null保险丝板-发动机室保险丝盒范围 舒适和便利功能空调部件BSI1 智能盒控制系统(BSI)null项目代码说明信息BB00null电池 /BSI1null智能盒控制系统(BSI)EM46A null压接导线接地(接地点编号46A) EM46B null压接导线接地(接地点编号(46B)) MC13null车身接地点编号13MC46null车身接地点编号46MM01null发动机接地点数01PSF1null保险丝板-发动机室保险丝盒范围 舒适和便利功能空调部件PSF1 保险丝板-发动机室保险丝盒null项目代码说明信息BB00null电池 /EM10A null压接导线接地(接地点编号10A) EM10B null压接导线接地(接地点编号10B) MC10null车身接地点编号10MC13null车身接地点编号13MM01null发动机接地点数01PSF1null保险丝板-发动机室保险丝盒范围 舒适和便利功能空调部件1320 发动机管理控制装置null项目代码说明信息1320null发动机管理控制装置7020null防抱死制动控制单元BSI1null智能盒控制系统(BSI)C001null诊断接口E900null一个信息(或等电位900)压接导线E901null一个信息(或等电位901)压接导线EM10C null压接导线接地(接地点编号10c)IC02null主线束与发动机线束的内部连接 (/) MC10null车身接地点编号10PSF1null保险丝板-发动机室保险丝盒范围 舒适和便利功能空调部件8025 空调面板(如果是单独的)null项目代码说明信息0004null仪表板8025null空调面板(如果是单独的)BSI1null智能盒控制系统(BSI)EM51A null压接导线接地(接地点编号51A)EV13null受13保险丝保护的压接导线 d 1 + 侧灯IC26null主线束与空调线束的互连MC51null车身接地点编号51PSF1null保险丝板-发动机室保险丝盒范围 舒适和便利功能空调部件0004 仪表板null项目代码说明信息0004null仪表板8410null收音机BSI1null智能盒控制系统(BSI)EM51A null压接导线接地(接地点编号51A)EX04null受04号保险丝保护的压接导线 d 1 + VAN MC51null车身接地点编号51范围 舒适和便利功能空调部件8006 蒸发器热敏电阻(如果是单独的)null项目代码说明信息8006null蒸发器热敏电阻(如果是单独的) BSI1null智能盒控制系统(BSI)IC26null主线束与空调线束的互连范围 舒适和便利功能空调部件8070 进气口风门减速电机null项目代码说明信息8025null空调面板(如果是单独的) 8070null进气口风门减速电机范围 舒适和便利功能空调部件8007 稳压器null项目代码说明信息1320null发动机管理控制装置8007null稳压器范围 舒适和便利功能空调部件8020 空调压缩机null项目代码说明信息8020null空调压缩机E806null一个信息(或等电位806)压接导线PSF1null保险丝板-发动机室保险丝盒范围 舒适和便利功能空调部件8020 空调压缩机null项目代码说明信息 8020null空调压缩机。
标致307标致307展示和维修您即将看到的信息资料源自标致公司技术资料部目录目录 ............................................................................................................................................. - 2 -前言 ............................................................................................................................................. - 4 -标致307探索 ............................................................................................................................. - 5 -1. 车身.............................................................................................................................. - 5 -1)机罩...................................................................................................................... - 5 -2)翼子板.................................................................................................................. - 5 -2. 机加件............................................................................................. 错误！未定义书签。

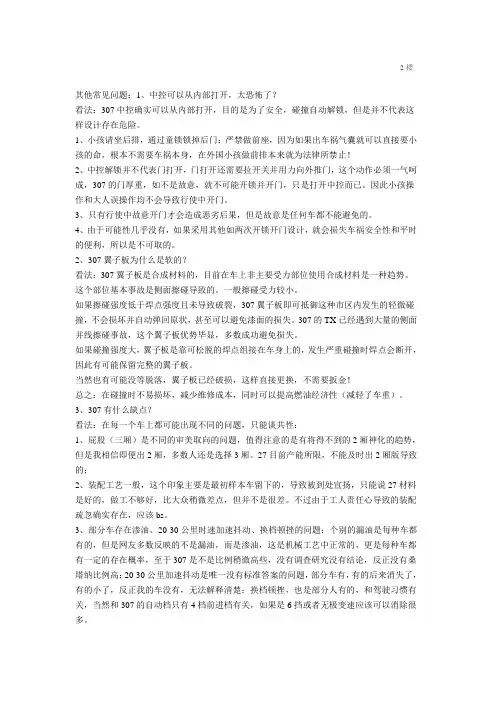

2楼其他常见问题：1、中控可以从内部打开，太恐怖了？看法：307中控确实可以从内部打开，目的是为了安全，碰撞自动解锁，但是并不代表这样设计存在危险。
1、小孩请坐后排，通过童锁锁掉后门；严禁做前座，因为如果出车祸气囊就可以直接要小孩的命，根本不需要车祸本身，在外国小孩做前排本来就为法律所禁止！2、中控解锁并不代表门打开，门打开还需要拉开关并用力向外推门，这个动作必须一气呵成，307的门厚重，如不是故意，就不可能开锁并开门，只是打开中控而已。
因此小孩操作和大人误操作均不会导致行使中开门。
3、只有行使中故意开门才会造成恶劣后果，但是故意是任何车都不能避免的。
4、由于可能性几乎没有，如果采用其他如两次开锁开门设计，就会损失车祸安全性和平时的便利，所以是不可取的。
2、307翼子板为什么是软的？看法：307翼子板是合成材料的，目前在车上非主要受力部位使用合成材料是一种趋势。
这个部位基本事故是侧面擦碰导致的。
一般擦碰受力较小。
如果擦碰强度低于焊点强度且未导致破裂，307翼子板即可抵御这种市区内发生的轻微碰撞，不会损坏并自动弹回原状，甚至可以避免漆面的损失。
307的TX已经遇到大量的侧面并线擦碰事故，这个翼子板优势毕显，多数成功避免损失。
如果碰撞强度大，翼子板是靠可松脱的焊点组接在车身上的，发生严重碰撞时焊点会断开，因此有可能保留完整的翼子板。
当然也有可能没等脱落，翼子板已经破损，这样直接更换，不需要扳金！总之：在碰撞时不易损坏，减少维修成本，同时可以提高燃油经济性（减轻了车重）。
3、307有什么缺点？看法：在每一个车上都可能出现不同的问题，只能谈共性：1、屁股（三厢）是不同的审美取向的问题，值得注意的是有将得不到的2厢神化的趋势，但是我相信即便出2厢，多数人还是选择3厢。
27目前产能所限，不能及时出2厢版导致的；2、装配工艺一般，这个印象主要是最初样本车留下的，导致被到处宣扬，只能说27材料是好的，做工不够好，比大众稍微差点，但并不是很差。
东风标致307防盗系统及检修
东风标致307防盗系统及检修
摘要:东风标致电子防盗系统是车辆安全防范技术体系中一个重要的组成部分。
东风标致在使用传统的门锁开启件防盗报警装置的同时,还应用了智能电子防盗系统(The Electronic Engine Immobiliser)。
本文主要讲述的是东风标致307防盗系统和检修。
关键词:电子防盗系统东风标致307
东风标致电子防盗系统是车辆安全防范技术体系中一个重要的组成部分。
东风标致在使用传统的门锁开启件防盗报警装置的同时,还应用了智能电子防盗系统(The Electronic Engine Immobiliser)。
禁启动系统通过锁止发动机控制单元,使汽车无法启动,307的禁启动启动系统为第二代装置(ADC2)。
1 发动机禁启动系统(ADC2) 介绍
该装置操作非常简单,司机无需任何操作,一旦打开点火开关,防盗装置就会自动解锁,允许车辆起动；同样,一旦司机离开车辆,防盗装置将自动锁闭,汽车将无法起动。
带应答器的数码防启动系统的作用是控制防启动功能的闭锁和解锁。
2 ADC2系统组成部件
电子点火钥匙(CLE)、方向盘下组合开关(CV00)、智能控制盒(BSI1)、发动机电控单元(1320)等。
1 标致307汽车的ABS系统
1.1 系统原理图
1.2 系统组成部件表
部件
编号 名称
1320 发动机电控单元
BSI 通讯智能控制盒
BM34 ３４路智能控制盒
CA00 点火开关
1630 自动变速箱电控单元
0004 组合仪表
7000 前左车轮转速传感器
7005 前右侧车轮转速传感器
7010 后左侧车轮转速传感器
7015 后右侧车轮转速传感器
7020 ABS电控单元
11.3系统部件安装
1.2.1BSI1 内部通讯接口
1.2.2BM34 发动机舱34路保险丝盒
1.2.3CA00 点火开关
1.2.41630 自动变速箱电控单元（参考自动变速箱内容）1.2.50004 组合仪表
1.2.77005 前右侧车轮转速传感器
1.2.97015 后右侧车轮转速传感器
1.2.107020 ABS电控单元
1.3 标致307的制动报警灯
1.3.1原理简图
1.3.2系统包含的部件表：
组件
编号 描述
BSI1 内部通讯接口
BM34 发动机舱34路保险丝盒
0004 多功能仪表
4400 手制动开关
4410 制动液面报警开关
7020 ABS电控单元
1.3.3部件的安装
1.3.3.1制动液面报警开关接线和位置
1.3.3.2手制动开关接线图和安装位置图。
东风标致307详细介绍。

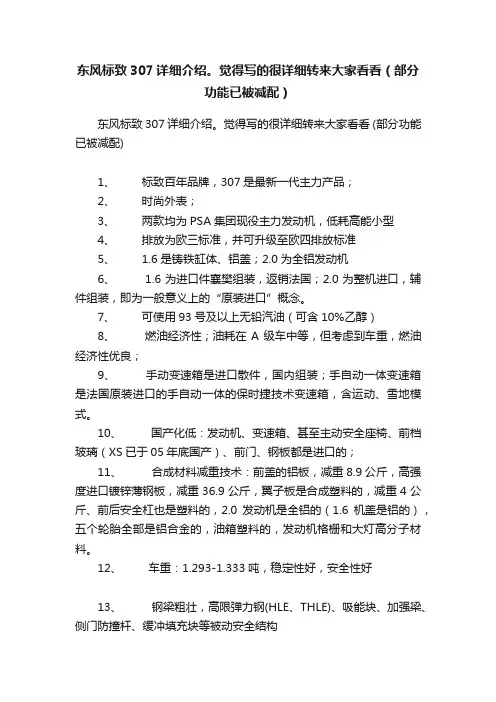

觉得写的很详细转来大家看看（部分功能已被减配）东风标致307详细介绍。
觉得写的很详细转来大家看看 (部分功能已被减配)1、标致百年品牌，307是最新一代主力产品；2、时尚外表；3、两款均为PSA集团现役主力发动机，低耗高能小型4、排放为欧三标准，并可升级至欧四排放标准5、 1.6是铸铁缸体、铝盖；2.0为全铝发动机6、 1.6为进口件襄樊组装，返销法国；2.0为整机进口，辅件组装，即为一般意义上的“原装进口”概念。
7、可使用93号及以上无铅汽油（可含10%乙醇）8、燃油经济性；油耗在A级车中等，但考虑到车重，燃油经济性优良；9、手动变速箱是进口散件，国内组装；手自动一体变速箱是法国原装进口的手自动一体的保时捷技术变速箱，含运动、雪地模式。
10、国产化低：发动机、变速箱、甚至主动安全座椅、前档玻璃（XS已于05年底国产）、前门、钢板都是进口的；11、合成材料减重技术：前盖的铝板，减重8.9公斤，高强度进口镀锌薄钢板，减重36.9公斤，翼子板是合成塑料的，减重4公斤、前后安全杠也是塑料的，2.0发动机是全铝的（1.6机盖是铝的），五个轮胎全部是铝合金的，油箱塑料的，发动机格栅和大灯高分子材料。
12、车重：1.293-1.333吨，稳定性好，安全性好13、钢梁粗壮，高限弹力钢(HLE、THLE)、吸能块、加强梁、侧门防撞杆、缓冲填充块等被动安全结构14、进口双面镀锌高强度钢板、激光焊接，机械手双面焊接、车身4300多焊点15、双安全气囊：2段式爆燃发生器可控制膨胀速度和程度；16、高度可调的带限力器的预张紧安全带——非高级车少有17、 Bosch公司最新8.0版本四通道ABS+EBD——非高级车独家使用18、 EVA紧急制动辅助系统：刹车助力，渐进人性19、四轮盘式制动（碟刹），前碟为通风盘283mm，厚度26mm，A级车最大，后碟是实心盘247mm，厚度9mm，前后刹车钳为bosch和lucas系统；20、进口主动安全座椅靠背和头枕21、固特异195/65 R15宽胎22、五个规格相同的铝合金轮毂和配套工具一套23、主动安全搁脚板——A级车独有24、 2个ISOFIX儿童座椅固定装置——A级车独有25、 GEP电子泵可变助力转向（电液）26、合成塑料翼子板——A级车独有27、高位刹车灯28、警示灯（双跳灯）自动点亮——独有29、吸能式方向柱30、钢铁的发动机护板31、碰撞，自动断油，中控锁五门自动解锁。
范围 00总成通用说明功能诊断接口部件C001 诊断接口电气项目代码 说明 信息1630名称自动变速箱控制单元7020名称防抱死制动控制单元7122名称助力转向电动泵总成BSI1名称智能盒控制系统（BSI）C001名称诊断接口EC04名称压扁 d 1 + 点火控制的 +ve 受保险丝编号 04 保护的EM46B名称压扁地线 (接地点编号 (46B))EM46C名称压扁地线 (接地点编号 46C)MC46名称车身接地点编号 46范围 00总成通用说明功能保险丝位置图BSI1 部件概述项目代码 说明 信息0004名称仪表板1282名称燃油添加装置控制单元1630名称自动变速箱控制单元2120名称制动双功能开关3010名称前踏步灯3020名称后踏步灯3060名称化妆镜灯（驾驶员侧）3061名称化妆镜灯（乘客侧）3110名称手套箱照明开关4010名称发动机冷却液液位开关5007名称雨水/亮度传感器5215名称后窗玻璃雨刮器电机6031名称马达和点击操作的前座乘客车窗升降机的控制元件6032名称点击操作的驾驶员侧车窗升降机马达 + 控制部件6131名称车窗升降机马达及控制单元 (右后)6132名称车窗升降机马达及控制单元 (左后)6202名称驾驶员侧门锁总成6207名称前乘客侧门锁总成6440名称防眩目车内后视镜6570名称安全气囊和安全带张紧器控制单元6800名称活动天窗开关6811名称天窗一触式马达6812名称2列点动天窗电机6893名称伸缩式车顶ECU7215名称多功能显示屏7306名称巡航控制装置超越控制开关（离合器）7500名称驻车辅助系统 ECU7804名称转动 / 加速传感器 行车稳定性调节8120名称后窗加热装置8408名称车用收音机功率放大器8410名称收音机8480名称无线电电话发送接收器8492名称免提套件8602名称车内保护单元（防盗警报）8605名称防盗报警系统警笛BSI1名称智能盒控制系统（BSI）BSR1名称挂车保险丝盒C001名称诊断接口CA00名称点火开关 / 转向锁止器CP00名称后 12 V插头CP01名称前 12 伏插座CV00名称方向盘（COM 2000）下方的开关单元范围00总成通用说明 功能 保险丝位置图BSI1部件 BSI1 智能盒控制系统（BSI ）电气项目代码 说明 信息BB00名称电池BSI1名称智能盒控制系统（BSI）EM46A名称压扁地线 (接地点编号 46A) EM46B名称压扁地线 (接地点编号 (46B)) MC13名称车身接地点编号 13MC46名称车身接地点编号 46MM01名称发动机接地点编号 01PSF1名称保险丝板-发动机室保险丝盒范围 00总成通用说明功能保险丝位置图BSI1 部件BSI1 智能盒控制系统（BSI）安装项目代码 说明 信息BSI1名称智能盒控制系统（BSI）范围 00总成通用说明功能保险丝位置图PSF1 部件概述项目代码 说明 信息1010名称起动机1135名称点火线圈1211名称燃油泵/燃油油位传感器1215名称净化罐电磁阀1241名称二次空气泵1253名称废气再循环电磁阀 (有 / 无)1268名称可变电磁阀21273名称油枕再加热电阻器 11296名称可变进气电磁阀 01A1320名称发动机管理控制装置1350名称上游氧传感器1351名称下游氧传感器1522名称双速风扇总成电动控制单元1603名称总成（自动变速箱控制）1630名称自动变速箱控制单元1642名称控制继电器用于选档杆锁止调节器2520名称喇叭2610名称左大灯2615名称右侧前大灯5015名称风挡玻璃雨刮器马达5115名称前部/后部车窗清洗泵5405名称前大灯清洗泵7020名称防抱死制动控制单元7122名称助力转向电动泵总成7800名称检查ECU稳定性8050名称鼓风机马达（如果是单独的）BF00名称座舱保险丝盒BSI1名称智能盒控制系统（BSI）C310名称旅行挂车照明永久性正极供电插头PSF1名称保险丝板-发动机室保险丝盒范围 00总成通用说明功能保险丝位置图PSF1 部件PSF1 保险丝板-发动机室保险丝盒电气项目代码 说明 信息BB00名称电池EM10A名称压扁地线 (接地点编号 10A) EM10B名称压扁地线 (接地点编号 10B) MC10名称车身接地点编号 10MC13名称车身接地点编号 13MM01名称发动机接地点编号 01PSF1名称保险丝板-发动机室保险丝盒范围 00总成通用说明功能保险丝位置图PSF1 部件PSF1 保险丝板-发动机室保险丝盒安装项目代码 说明 信息PSF1名称保险丝板-发动机室保险丝盒范围 00总成通用说明功能多路传输网络互联部件概述项目代码 说明 信息0004名称仪表板1282名称燃油添加装置控制单元1320名称发动机管理控制装置1630名称自动变速箱控制单元5007名称雨水/亮度传感器6031名称马达和点击操作的前座乘客车窗升降机的控制元件6032名称点击操作的驾驶员侧车窗升降机马达 + 控制部件6570名称安全气囊和安全带张紧器控制单元6811名称天窗一触式马达7020名称防抱死制动控制单元7215名称多功能显示屏7500名称驻车辅助系统 ECU7600名称轮胎压力监控系统控制单元8080名称空调控制单元8410名称收音机8415名称CD 光盘转换匣8602名称车内保护单元（防盗警报）BSI1名称智能盒控制系统（BSI）BSR1名称挂车保险丝盒C001名称诊断接口CV00名称方向盘（COM 2000）下方的开关单元PSF1名称保险丝板-发动机室保险丝盒范围 00总成通用说明功能多路传输网络互联CAN IS 部件1320 发动机管理控制装置电气项目代码 说明 信息1320名称发动机管理控制装置7020名称防抱死制动控制单元BSI1名称智能盒控制系统（BSI）C001名称诊断接口E784名称压扁一根信息导线 (或等电位 784) E900名称压扁一根信息导线 (或等电位 900) E900B名称压扁一根信息导线 (或等电位 900B) E901名称压扁一根信息导线 (或等电位 901) E901B名称压扁一根信息导线 (或等电位 901B) EM10C名称压扁地线 (接地点编号 10c)MC10名称车身接地点编号 10PSF1名称保险丝板-发动机室保险丝盒范围 00总成通用说明功能多路传输网络互联CAN IS 部件1320 发动机管理控制装置安装项目代码 说明 信息1320名称发动机管理控制装置部件原理部件1630 自动变速箱控制单元电气项目代码 说明 信息1630名称自动变速箱控制单元BSI1名称智能盒控制系统（BSI）C001名称诊断接口E210名称压扁一根信息导线 (或等电位 210)E900名称压扁一根信息导线 (或等电位 900)E901名称压扁一根信息导线 (或等电位 901)EB10名称压扁 d 1 + 受保险丝编号 10 保护的蓄电池导线EC06B名称压扁 d 1 + 点火控制的 +ve 受保险丝编号 06B 保护的EM46A名称压扁地线 (接地点编号 46A)MC46名称车身接地点编号 46PSF1名称保险丝板-发动机室保险丝盒范围 10风扇总成功能自动变速箱 EW10A (RFJ) 部件1640 自动变速箱程序选择开关电气项目代码 说明 信息1640名称自动变速箱程序选择开关BSI1名称智能盒控制系统（BSI）EM46C名称压扁地线 (接地点编号 46C) MC46名称车身接地点编号 46范围 10风扇总成功能自动变速箱 EW10A (RFJ) 部件1640 自动变速箱程序选择开关安装项目代码 说明 信息1640名称自动变速箱程序选择开关范围 10风扇总成功能自动变速箱 EW10A (RFJ) 部件1642 控制继电器用于选档杆锁止调节器电气项目代码 说明 信息1603名称总成（自动变速箱控制）1630名称自动变速箱控制单元1642名称控制继电器用于选档杆锁止调节器EC06B名称压扁 d 1 + 点火控制的 +ve 受保险丝编号 06B 保护的PSF1名称保险丝板-发动机室保险丝盒范围 10风扇总成功能自动变速箱 EW10A (RFJ) 部件1642 控制继电器用于选档杆锁止调节器安装项目代码 说明 信息1642名称控制继电器用于选档杆锁止调节器范围 10风扇总成功能自动变速箱 EW10A (RFJ) 部件1603 总成（自动变速箱控制）电气项目代码 说明 信息1603名称总成（自动变速箱控制）1630名称自动变速箱控制单元1642名称控制继电器用于选档杆锁止调节器EC06B名称压扁 d 1 + 点火控制的 +ve 受保险丝编号 06B 保护的EM46B名称压扁地线 (接地点编号 (46B))EM46C名称压扁地线 (接地点编号 46C)MC46名称车身接地点编号 46PSF1名称保险丝板-发动机室保险丝盒范围 10风扇总成功能自动变速箱 EW10A (RFJ) 部件1603 总成（自动变速箱控制）安装项目代码 说明 信息1603名称总成（自动变速箱控制）范围10风扇总成 功能 自动变速箱 EW10A (RFJ)部件 1610 热交换器流量控制电磁阀 电气项目代码 说明 信息1610名称热交换器流量控制电磁阀1630名称自动变速箱控制单元范围 10风扇总成功能自动变速箱 EW10A (RFJ) 部件1610 热交换器流量控制电磁阀安装项目代码 说明 信息1610名称热交换器流量控制电磁阀范围 10风扇总成功能自动变速箱 EW10A (RFJ) 部件1635 自动变速箱电动液压换档机构电气项目代码 说明 信息1630名称自动变速箱控制单元1635名称自动变速箱电动液压换档机构EM46A名称压扁地线 (接地点编号 46A) MC46名称车身接地点编号 46PSF1名称保险丝板-发动机室保险丝盒范围 10风扇总成功能自动变速箱 EW10A (RFJ) 部件1635 自动变速箱电动液压换档机构安装项目代码 说明 信息1635名称自动变速箱电动液压换档机构范围 10风扇总成功能自动变速箱 EW10A (RFJ) 部件2120 制动双功能开关电气。
