技师手记AUTOMOBILE MAINTENANCE图1故障内容BSI-智能控制盒0004-组合仪表8080-空调控制单元8415-CD换碟机8410-收音机7215-行车电脑图2BSI控制的VAN舒适网络总体布置电路图式，传送给脉冲转发器。

脉冲转发器发射出程控代码，通过识读线圈把程控代码送给防盗控制单元，在防盗控制单元中，输入的程控代码与先前储存在防盗器控制单元中的代码进行比较。

然后，防盗控制单元再核对由发动机控制单元随机代码发生器产生的可变代码是否与存储的代码一致，才能起动发动机。

如果密码不一致或是非法钥匙，发动机在2s内熄火，达到防盗目的，这也就是帕萨特为什么失窃率低的一个重要原因吧。

而这辆车由于防盗仪表控制单元中的某电子元件虚接放电，致使局部过热，防盗仪表控制单元使发动机熄火，同时因电子元器件过热产生焦糊味。

当车辆停放一段时间，热量散去后，仪表控制单元中的防盗功能正常，发动机又能着车，此时仪表控制单元中的气囊控制部件已损坏，所以气囊报警灯亮。

由于运行时间较长后，元器件终因过热而烧毁，造成防盗仪表控制单元烧坏而无法工作，发动机因防盗锁死而出现了不着车故障，所以V.A.G1552会显示发动机控制单元堵塞。

因为CAN数据总线是连接发动机控制单元与防盗仪表的1条诊断通路，所以V.A.G1552也可对其诊断，并显示“CAN数据总线来自仪表的信息丢失”。

因防盗仪表是由集成电路元件构成，以维修站现有设备无法检测，所以在维修中只好先测量CAN导线是否完好，再检测防盗仪表板。

值得注意的是，第一，防盗器指示灯在防盗控制单元完好的情况下，防盗控制单元会进行自检；第二，如果发现其它防盗构成部件的故障（如钥匙脉冲转发器、识读线圈）会闪烁报警；第三，如果防盗器控制单元本身损坏了，使得自检无法进行，防盗指示灯不报警。

□故障现象：一辆2006年7月生产的标致307 2.0手动豪华版汽车，已行驶95800km。

在关闭点火开关后，组合仪表、空调控制面板、收音机、行车电脑的背景小灯以及故障指示灯持续点亮，无法关闭。

车辆: 408 OPR : 0范围基本看法功能BSI1保险丝分配部件TWBSI101BSI1保险丝分配Fig. D3FKT07RBSI1保险丝分配保险丝A电源匹配F1--F230A conda -锁止/解锁F35A + apr猫scontact安全气囊控制盒电源F410A + apr猫scontact方向盘角度传感器- 诊断插座- 离合器踏板/制动踏板开关- 光变色后视镜- ESP 陀螺仪-加速计- 空调RFECUF530A+ batterie前顺序式车窗-天窗的电源F630A+ batterie后电动车窗开关电源F75A+ accessoire前/后门控灯-手套箱灯-阅读灯-化妆镜F820A+ batterie/shunt收音机RM4/RNEG;A+/C-;DG4 - 显示屏- 防盗报警- 线束架- 显示屏F930A+ accessoire车点烟器-前12 V插座F1015A+ batterie/shunt自动变速箱控制单元-制动灯开关-防盗开关F1115A+ batterie防盗开关-诊断插座F1215A r茅veil 2驾驶员电动座椅-驻车辅助F135A r茅veil 1连接器板-发动机舱保险丝盒PSF1-雨水/亮度传感器-RFTA空调ECU信息F1415A r茅veil 3线束架-仪表板-气囊控制单元-空调RFTA-USB盒-多功能显示屏A+/C-F1530A conda +锁止/解锁控制shunt-+ batterie F16;F16处的分路器=用户位置-从缺少分路器=出厂位置F1740A+ batterie加热式后风窗-外后视镜除冰PSA Peugeot Citroen的所有权07/08/2013车辆: 408 OPR : 0范围基本看法功能BSI1保险丝分配部件TWBSI102继电器BSI1的分配Fig. D3FKT07R继电器BSI1的分配保险丝A电源匹配R1-+ batterie via F5前顺序车窗-顺序天窗的继电器R2-+ batterie via F1R3-+ batterie12;RM4 V 插座继电器- 点烟器- 收音机- 手套箱照明继电器R4A-+ batterie via F15 - masse via F2前/后车门打开和锁止继电器R4B-+ batterie via F15 - masse via F2R5A-+ batterie via F15 - masse via F2燃油加油口盖锁止继电器R5B-+ batterie via F15 - masse via F2车门关闭和锁止继电器R6-+ batterie via F15 - masse via F2R7-+ batterie唤醒继电器R8-+ batterie via F17加热式后窗玻璃继电器PSA Peugeot Citroen的所有权13/08/2013车辆: 408 OPR : 0范围基本看法功能PSF1保险丝分配部件TWPSF101PSF1保险丝分配Fig. D3FKT00RPSF1保险丝分配保险丝A电源匹配F120A+ batterie发动机控制计算机主继电器F215A+ batterie喇叭声音高音/低音F310A+ batterie front and rear screen wipers and washers F420A+ batterie前大灯垫圈F515A relais puissance calculateurmoteur燃油泵TU5JP4/EW10AF610A+ apr猫s-contact ABS/ESP 继电器和ECU - 线束架F710A+ apr猫s contact自动变速箱杆锁止AT8控制-顺序控制开关F825A+ batterie起动机控制F910A+ apr猫s contactF1030A relais puissance calculateurmoteur点火线圈控制TU5JP4;TU5JP4;EW10A-喷油器控制-线束架所有类型汽油-发动机ECUF1140A+ batterie空调鼓风机控制F1230A+ batterie低速和高速前挡风玻璃刮水控制F1340A+ apr猫s contact BSI1点火+电源F14--F1510A+ batterie右远光灯F1610A+ batterie左侧远光灯F1715A+ batterie左近光灯F1815A+ batterie右侧近光前照灯F1915A+ batterie 线束架TU5JP4;TU5JP4;TU5JP4;TU5JP4 - 下游氧传感器- 上游氧传感器- 炭罐电磁阀控制F20--F215A+ batterie冷却风扇低速继电器PSA Peugeot Citroen的所有权07/08/2013车辆: 408 OPR : 0范围基本看法功能PSF1保险丝分配部件TWPSF102PSF1 主保险丝的分配Fig. D3FKT03RFig. D3AKMX3RPSF1 主保险丝的分配保险丝A电源匹配MF0150A+ batterie为风扇单元400W供电MF0230A+ batterie ABS/ESP泵电源MF0330A+ batterie ABS/ESP 电磁阀电源MF0480A+ batterie BSI1电源MF0580A+ batterie BSI1电源MF0680A+ batterie电源BFH1MF07--MF08--PSA Peugeot Citroen的所有权13/08/2013PSA Peugeot Citroen的所有权PSA Peugeot Citroen 的所有权nullPSA Peugeot Citroen 的所有权车辆 : 408OPR : 0范围基本看法 功能诊断插座部件PSA Peugeot Citroen 的所有权车辆 : 408OPR : 0范围 基本看法 功能 ECU 的常规安装部件nullPSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权范围动力总成 功能 燃油泵和油表部件PSA Peugeot Citroen 的所有权范围动力总成 功能电子喷射部件PSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权范围动力总成 功能 燃油泵和油表部件PSA Peugeot Citroen 的所有权车辆 : 408OPR : 0范围动力总成 功能电子喷射部件PSA Peugeot Citroen 的所有权车辆 : 408OPR : 0范围动力总成 功能自动变速箱部件PSA Peugeot Citroen 的所有权车辆 : 408OPR : 0范围照明—信号 功能内部照明部件PSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权车辆 : 408OPR : 0 范围照明—信号 功能转向指示器/侧转向指示灯/危险警告灯部件PSA Peugeot Citroen 的所有权车辆 : 408OPR : 0范围照明—信号 功能喇叭部件PSA Peugeot Citroen 的所有权车辆 : 408OPR : 0范围照明—信号 功能制动灯部件PSA Peugeot Citroen 的所有权车辆 : 408OPR : 0范围照明—信号 功能倒车信号灯部件PSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权PSA Peugeot Citroen 的所有权车辆 : 408OPR : 0 范围驾驶员信息 功能发动机冷却液和其他信息部件PSA Peugeot Citroen 的所有权范围驾驶员信息 功能 车速表/里程表信息部件PSA Peugeot Citroen 的所有权范围驾驶员信息 功能 发动机机油信息部件PSA Peugeot Citroen 的所有权范围驾驶员信息 功能 车灯保持点亮报警部件PSA Peugeot Citroen 的所有权车辆 : 408OPR : 0范围驾驶员信息 功能转向指示灯持续点亮报警部件PSA Peugeot Citroen 的所有权车辆 : 408OPR : 0范围驾驶员信息 功能 安全带扣紧信息部件PSA Peugeot Citroen 的所有权。

标致307电子燃油喷射系统的诊断与维修1 引言电子燃油喷射系统( EFI) 的历史最早可以追溯到上世纪60 年代末70 年代初。

而在80 年代初, 美国汽车制造商开始广泛采用电子燃油喷射系统。

目前, EFI 系统已经成为几乎所有轿车及轻型卡车的全球性标准配置。

每一种燃油系统的工作原理及其一般元件或子系统基本上是相同的。

四行程、奥托循环式内燃机的工作原理自始至终都没有变化。

而无论是化油器型的, 还是燃油喷射式, 子系统都是由储油箱、泵、管线、过滤器、进气道及空气门段、燃油调节元件、蒸汽配方控制组成的。

差别在于电子燃油喷射系统增加了一个重要的元件, 那就是空气测量装置。

化油器在过去100 多年里发挥了重要作用, 但当今社会对排放以及燃油经济性的更高要求, 需要更加精确的控制燃油调节。

由数字间计算机和燃油喷射器组成的电子控制应运而生, 它保证了燃油调节的精确性, 这一先进功能是由电子控制单元中的空气测量装置来完成的。

空气测量装置的质量———流量传感器可应用于热导线、热厚膜电阻以及空气旋涡流等几个不同的装置上, 它们都采用复杂的电磁测量方法, 可以根据测量的空气质量直接而准确的计算出空燃比。

电子控制燃油喷射系统除了能满足现代汽车对牌坊、节油的严格要求外, 还在增大功率、改善加速性能等许多方面具有优势, 总体上具有优良的性能。

加强对电子控制燃油喷射系统的熟悉特别是对其常见故障的诊断和维修具有重要意义。

2 电子燃油喷射系统及常见故障原因分析2.1 电子燃油喷射系统介绍电子燃油喷射系统主要由三大系统组成，传感器系统好比是神经，控制系统好比是大脑，而执行系统好比是操作的手脚。

其工作过程是按照传感器系统检测的发动机工作信号，如空气流量等，由电子控制单元（ECU）计算出发动机燃烧所必需的汽油量，把信号传给执行机构之一——喷嘴。

通过喷嘴开启，将所需的汽油量供给发动机。

图1 电子燃油喷射系统结构图图2 电子燃油喷射系统的部件图3 电子燃油喷射系统电路图电子控制燃油喷射的形式有多种，主要分为多点喷射和单点喷射两种。

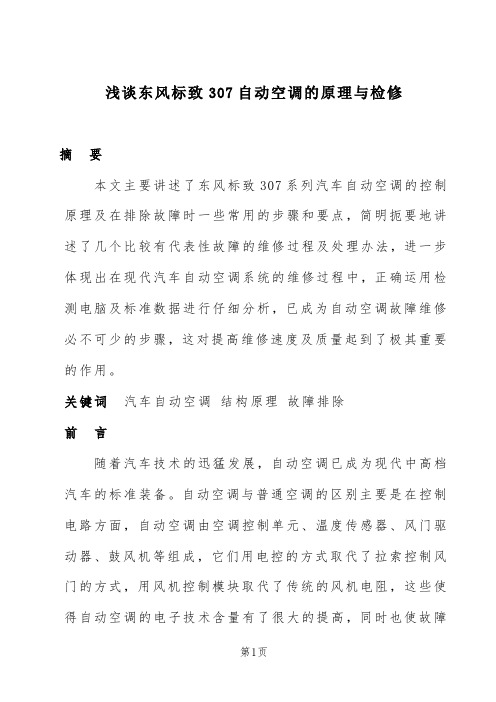

浅谈东风标致307自动空调的原理与检修摘要本文主要讲述了东风标致307系列汽车自动空调的控制原理及在排除故障时一些常用的步骤和要点，简明扼要地讲述了几个比较有代表性故障的维修过程及处理办法，进一步体现出在现代汽车自动空调系统的维修过程中，正确运用检测电脑及标准数据进行仔细分析，已成为自动空调故障维修必不可少的步骤，这对提高维修速度及质量起到了极其重要的作用。

关键词汽车自动空调结构原理故障排除前言随着汽车技术的迅猛发展，自动空调已成为现代中高档汽车的标准装备。

自动空调与普通空调的区别主要是在控制电路方面，自动空调由空调控制单元、温度传感器、风门驱动器、鼓风机等组成，它们用电控的方式取代了拉索控制风门的方式，用风机控制模块取代了传统的风机电阻，这些使得自动空调的电子技术含量有了很大的提高，同时也使故障维修难度增加了不少。

东风标致307系列汽车是全网络控制车型，该车的自动空调不仅包括了上述的元件及功能，而且还增加数据的网络传输，维修难度又进一步增加，因此充分了解东风标致307系列汽车自动空调系统的结构原理对快速正确的维修是相当重要的。

正文一、东风标致307自动空调系统的组成及工作原理东风标致307自动空调系统主要由制冷系统、采暖系统、送风系统和电控系统四大部分组成。

㈠制冷系统制冷系统由压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、冷凝器散热风扇、制冷管道、制冷剂等组成，见第二页图一，各部分之间采用铝管与高压橡胶管连接成一个密闭系统。

制冷系统工作时，制冷剂以不同的状态在密闭系统内循环流动，每一循环包括四个基本过程。

⒈压缩过程。

压缩机吸入蒸发器出口处的低温低压的制冷剂气体，将其压缩成高温高压的气体排出压缩机。

图一制冷系统原理图1—蒸发器 2—压缩机 3—冷凝器4—干燥器 5—膨胀阀⒉冷凝放热过程。

高温高压的制冷剂气体进入冷凝器，压力和温度降低，制冷剂气体变成液体，并放出大量的热。

⒊节流膨胀过程。

温度和压力较高的制冷剂液体通过膨胀阀装置后，体积变大，压力和温度急剧下降，以雾状（细小液滴）排出膨胀装置。

标致307标致307展示和维修您即将看到的信息资料源自标致公司技术资料部目录目录 ............................................................................................................................................. - 2 -前言 ............................................................................................................................................. - 4 -标致307探索 ............................................................................................................................. - 5 -1. 车身.............................................................................................................................. - 5 -1)机罩...................................................................................................................... - 5 -2)翼子板.................................................................................................................. - 5 -2. 机加件............................................................................................. 错误！未定义书签。

毕业作业（设计）提纲标致307电气设备及附件系统故障诊断与检修摘要：随着大量的电子设备在汽车上的运用，使用与维修问题带来新的挑战本文以东风标致307空调系统、电动车窗、刮水器为例，对东风标致307电气系统及附件系统做出了具体的分析与检修。

关键词：空调系统电动车窗刮水器检修指导教师旁批位置摘要、引言修改引言随着人民生活水平的日益提高，汽车开始走进千家万户。

人们对的汽车的要求也从安全性、可靠性转向舒适性、方便性。

大量的电子设备在汽车上得到利用。

比如车载空调、车载音响、GPS、电动车窗、多档位自动刮水器等电子部件的功能在车上得到充分体现，也极大的改善了人们的生活空间车载空调也从原来单一的制冷制热变成现在的计算机控制阶段，空调的控制方法也经历了由简单到复杂，再由复杂到简单的过程作为汽车空调系统的电路控制方面也再不段的更新改进，同时，我国汽车空调的安装随着汽车业的发展以达到100%的普及性，这给汽车空调的使用与维修问题带来新的挑战。

现在的车窗也基本上脱离了以前的手摇式改为了电路控制，这样极大的方便了人们再也不用用手去费力的摇动车窗了只需一个按钮就能解决问题，而且现在一些汽车的车窗还具有防夹功能。

东风东风标致307轿车空调系统、电动车窗和雨刮器，提高了驾驶员与乘客的乘坐舒适性与安全性。

东风东风标致307轿车空调系统对车内冷气、暖气供应、通风除尘、除湿和车厢温度是实行统一设计、布局和控制的。

为了充分利用有限的空间，形成一个功能齐全和性能多样的空气调节系统，东风东风标致307轿车空调系统在结构设计上采取了一系列措施，使得空调系统具有单独获得冷气、单独获得暖气、通风除尘和被调空气先降温除霜等多项控制功能。

东风东风标致307轿车雨刮器除去挡风玻璃上的水、雪及沙尘，保证在不良天气驾驶员的视线。

而东风东风标致307轿车电动车窗可以使驾驶员更加集中精力驾车，方便驾驶员和乘客的操作。

驾驶员操作时，可以使四个车窗中的任意一个上升或下降。
