一． 填空 （每空1分，共22分）1、 接地的分类按接地电流频率可分为_交流（工频）接地 、_直流接地 、 冲击接地 等。
2、电位梯度与离电极的距离X 的平方 成反比，安全的区域每 0.8 m 跨步电压不应大于 50 V 。
3．一般情况下，研究直流或工频接地时，将大地看成导体；研究冲击接地时，在低土壤电阻率地区，只考虑传导电流的作用，在高低土壤电阻率地区，还须考虑 极化引起的位移 电流的影响。
5. 试验证明：屏蔽电缆的一点接地要选在低压控制仪器处 处，而在被控制的一次设备处要 悬空 。
工频接地电阻与冲击接地电阻的关系式是 R a >aR ch (a>1) ，一般情况下同一接地装置的_ 工频__ 电阻大于_ 冲击 电阻。
6．大地由均匀相连的胶结物（ρ1）与不同形状的岩石颗粒（ρ2 ）组成，当颗粒的体积百分含量 V< 60％ 时， ρ2 对ρ影响不大。
地层非各项同性系数为__ λ＝n t p p ______。
7．发、变电站地网的接地电阻介于 圆环 和圆盘形电极的接地电阻值之间，其接地电阻估算公式为 。
8．要发生电化学腐蚀，不但需要有作为阳极发生溶解的金属，而且必须有腐蚀剂 作为阴极去极化剂来维持 阴极过程的不断进行。
接地装置的腐蚀主要属于 电化学 腐蚀。
9. 用文纳四极法测量土壤电阻率时，若要测量从地表到10米深度范围内平均土壤电阻率，测量电极间距离应为10／3米，测量电极插入地中深度应不大于1／6_米，若测得R,则ρ= 2πaR Ω·m 。
10．采用水平外延放射线来降低杆塔或发、变电所的接地电阻，这对降低 工频 接地电阻是行之有效的，但对冲击电流来讲，由于冲击电流的 频率 较高．就应该考虑外延接地体的 电感、电容 效应问题，而不能无限制的外延。
IEC 规定 “外引长度不应大于有效长度 2ρ ”。
11．地电流的分布规律与 电流频率 ， 大地电阻率 ， 大地介电常数 ， 大地导磁率 因素有关。
二、多项选择题（以下每题至少有一个以上的正确答案。
不选、少选、多选、错选均不得分也不扣分。
）1.对电力系统的基本要求是（ABCD）。
（A）保证供电的可靠性；（B）保证供电的良好质量；（C）保证电力系统运行的经济性；（D）最大限度地满足用户的用电需要。
2.采用高压输送电能的优点是（BCD）。
（A）施工方便；（B）减少线损；（C）提高送电功率；（D）提高输送距离。
3.关于电阻串联电路，以下哪些说法是正确的（ACD）。
（A）各电阻上的电流相等；（B）总电流等于各支路电流之和；（C）总电压等于各电阻上电压之和；（D）总电阻等于各电阻之和。
4.衡量供电电能质量的标准主要是（BCD）。
（A）供电可靠性；（B）电压；（C）频率；（D）波形。
5.正弦交流电的三要素是(ACD)。
（A）幅值；（B）初始值；（C）频率；（D）初相角。
6.降低杆塔接地电阻的方法有（ABD）。
（A）外引接地；（B）改良土壤；（C）安装避雷器；（D）用长效降阻剂。
7.以下哪些属于带电作业工具的机械试验内容（AB）。
（A）静荷重试验；（B）动荷重试验；（C）操作冲击试验；（D）耐压试验。
8.电气设备在运行中可能受到的作用电压有哪些（ABCD）（Ａ）工频电压；（B）暂时过电压；（C）操作过电压；（D）雷电过电压。
9.引起线路操作过电压的原因通常有（ABCD）。
（A）线路合闸与重合闸；（B）故障与切除故障；（C）开断容性电流和开断较小或中等的感性电流；（D）负载突变。
10.带电作业（ABC）应由有带电作业实践经验的人员担任。
（A）工作票签发人；（B）工作负责人；（C）专责监护人；（D）工作许可人。
11.保证电力线路工作安全的技术措施主要有（ABCDE）。
（A）停电；（B）验电；（C）装设接地线；（D）使用个人保安线；（E）悬挂标示牌和装设遮拦（围栏）。
12.下列作业项目属于带电作业范畴的是（ABC）。
（A）测量运行中的氧化锌避雷器电流；（B）测量电压互感器的空载电流；（C）检测运行中的线路绝缘子；（D）测量杆塔接地电阻。

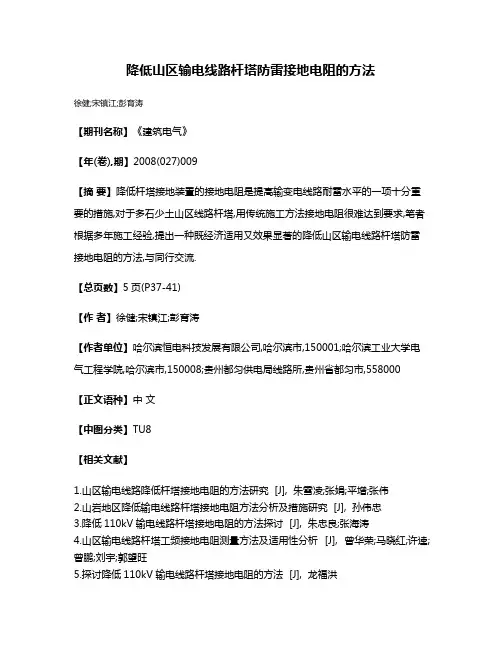

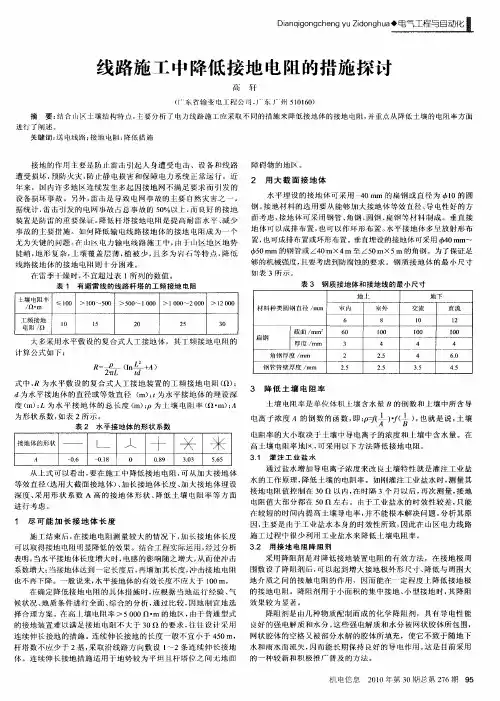

降低山区输电线路杆塔防雷接地电阻的方法
徐健;宋镇江;彭育涛
【期刊名称】《建筑电气》
【年(卷),期】2008(027)009
【摘要】降低杆塔接地装置的接地电阻是提高输变电线路耐雷水平的一项十分重要的措施,对于多石少土山区线路杆塔,用传统施工方法接地电阻很难达到要求,笔者根据多年施工经验,提出一种既经济适用又效果显著的降低山区输电线路杆塔防雷接地电阻的方法,与同行交流.
【总页数】5页(P37-41)
【作者】徐健;宋镇江;彭育涛
【作者单位】哈尔滨恒电科技发展有限公司,哈尔滨市,150001;哈尔滨工业大学电气工程学院,哈尔滨市,150008;贵州都匀供电局线路所,贵州省都匀市,558000
【正文语种】中文
【中图分类】TU8
【相关文献】
1.山区输电线路降低杆塔接地电阻的方法研究 [J], 朱雪凌;张娟;平增;张伟
2.山岩地区降低输电线路杆塔接地电阻方法分析及措施研究 [J], 孙伟忠
3.降低110kV输电线路杆塔接地电阻的方法探讨 [J], 朱忠良;张海涛
4.山区输电线路杆塔工频接地电阻测量方法及适用性分析 [J], 曾华荣;马晓红;许逵;曾鹏;刘宇;郭望旺
5.探讨降低110kV输电线路杆塔接地电阻的方法 [J], 龙福洪
因版权原因，仅展示原文概要，查看原文内容请购买。

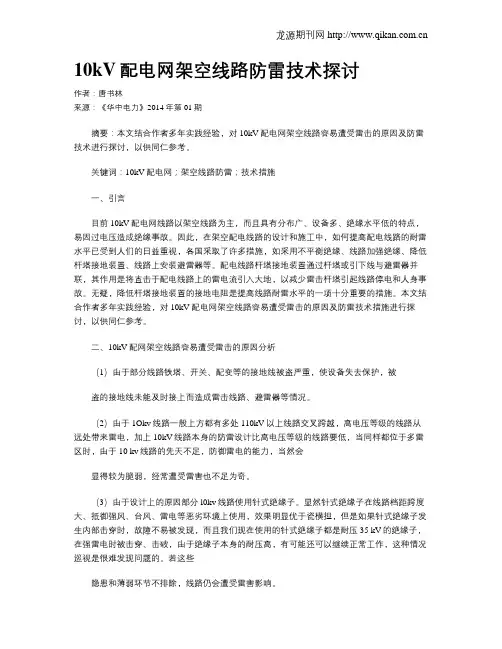

10kV配电网架空线路防雷技术探讨作者：唐书林来源：《华中电力》2014年第01期摘要：本文结合作者多年实践经验，对10kV配电网架空线路容易遭受雷击的原因及防雷技术进行探讨，以供同仁参考。
关键词：10kV配电网；架空线路防雷；技术措施一、引言目前10kV配电网线路以架空线路为主，而且具有分布广、设备多、绝缘水平低的特点，易因过电压造成绝缘事故。
因此，在架空配电线路的设计和施工中，如何提高配电线路的耐雷水平已受到人们的日益重视，各国采取了许多措施，如采用不平衡绝缘、线路加强绝缘、降低杆塔接地装置、线路上安装避雷器等。
配电线路杆塔接地装置通过杆塔或引下线与避雷器并联，其作用是将直击于配电线路上的雷电流引入大地，以减少雷击杆塔引起线路停电和人身事故。
无疑，降低杆塔接地装置的接地电阻是提高线路耐雷水平的一项十分重要的措施。
本文结合作者多年实践经验，对10kV配电网架空线路容易遭受雷击的原因及防雷技术措施进行探讨，以供同仁参考。
二、10kV配网架空线路容易遭受雷击的原因分析（1）由于部分线路铁塔、开关、配变等的接地线被盗严重，使设备失去保护，被盗的接地线未能及时接上而造成雷击线路、避雷器等情况。
（2）由于1Okv线路一般上方都有多处110kV以上线路交叉跨越，高电压等级的线路从远处带来雷电，加上10kV线路本身的防雷设计比高电压等级的线路要低，当同样都位于多雷区时，由于10 kv线路的先天不足，防御雷电的能力，当然会显得较为脆弱，经常遭受雷害也不足为奇。
（3）由于设计上的原因部分l0kv线路使用针式绝缘子。
显然针式绝缘子在线路档距跨度大、抵御强风、台风、雷电等恶劣环境上使用，效果明显优于瓷横担，但是如果针式绝缘子发生内部击穿时，故障不易被发现，而且我们现在使用的针式绝缘子都是耐压35 kV的绝缘子，在强雷电时被击穿、击破，由于绝缘子本身的耐压高，有可能还可以继续正常工作，这种情况巡视是很难发现问题的。
若这些隐患和薄弱环节不排除，线路仍会遭受雷害影响。

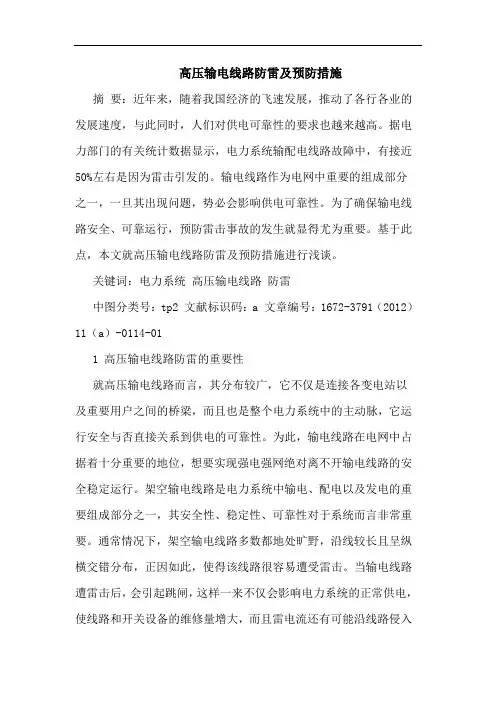

高压输电线路防雷及预防措施摘要：近年来，随着我国经济的飞速发展，推动了各行各业的发展速度，与此同时，人们对供电可靠性的要求也越来越高。
据电力部门的有关统计数据显示，电力系统输配电线路故障中，有接近50%左右是因为雷击引发的。
输电线路作为电网中重要的组成部分之一，一旦其出现问题，势必会影响供电可靠性。
为了确保输电线路安全、可靠运行，预防雷击事故的发生就显得尤为重要。
基于此点，本文就高压输电线路防雷及预防措施进行浅谈。
关键词：电力系统高压输电线路防雷中图分类号：tp2 文献标识码：a 文章编号：1672-3791（2012）11（a）-0114-011 高压输电线路防雷的重要性就高压输电线路而言，其分布较广，它不仅是连接各变电站以及重要用户之间的桥梁，而且也是整个电力系统中的主动脉，它运行安全与否直接关系到供电的可靠性。
为此，输电线路在电网中占据着十分重要的地位，想要实现强电强网绝对离不开输电线路的安全稳定运行。
架空输电线路是电力系统中输电、配电以及发电的重要组成部分之一，其安全性、稳定性、可靠性对于系统而言非常重要。
通常情况下，架空输电线路多数都地处旷野，沿线较长且呈纵横交错分布，正因如此，使得该线路很容易遭受雷击。
当输电线路遭雷击后，会引起跳闸，这样一来不仅会影响电力系统的正常供电，使线路和开关设备的维修量增大，而且雷电流还有可能沿线路侵入到变电所当中对电气设备造成损坏。
通常情况下，电力系统中以线路的绝缘最强，变电所次之，而发电机的绝缘最弱，如果变电所和电厂的设备保护不周，便会引起绝缘损坏进而影响供电可靠性，会使供电企业遭受巨大的经济损失。
而输电线路的防雷能够有效地减少雷击事故的发展，可以进一步避免经济损失。
所以做好输电线路的防雷措施不仅能够提高线路本身的供电可靠性，而且还可以间接地保障变电所以及电厂运行的安全性，实现整个系统安全、稳定、可靠、经济运行的目标。
2 高压输电线路雷击事故高发的原因分析在对大量遭受雷击的高压输电线路进行分析后发现，导致雷击事故高发的原因主要有以下几个方面。
35kV架空线路的防雷保护措施本文介绍了35kV线路遭受雷击后的危害。
采用典型的防雷保护接线；在35kV线路变电所进出线段架设避雷线；降低杆塔接地电阻；在无避雷线杆塔上装设金属性消雷器，这些防雷技术措施，可以使35kV线路免受雷击的危害。
标签：大气过电压；避雷线；不平衡绝缘；金属性消雷器；避雷器；自动重合闸一、前言35kV线路一般分布很广，雷雨季节遭受雷击机会很多。
线路遭受雷击有三种情况：一是雷击于线路导线上，产生直击雷过电压；二是雷击避雷线后，反击到输电线上；三是雷击于线路附近或杆塔上，在输电线上产生感应过电压。
雷电进行波顺线路侵入到变电站，威胁电气设备的绝缘，造成避雷器爆炸、主变压器绝缘损坏等事故，直接影响了变电站的安全运行。
为了提高供电的可靠性，减少因大气过电压造成的危害，对35kV架空线路应采取必要的防雷保护措施。
二、35kV架空线路应采取的的防雷保护措施1、选择典型的防雷保护接线防止35kV线路直击雷和进行波最有效的方法是架设避雷线。
但因雷击避雷线时，避雷线上产生的电位相当高，35kV线路的绝缘水平承受不了这个高电压，容易造成反击，同样会引起线路跳闸，同时避雷线线路造价又高，因此，35kV 线路只在变电所進出线段，根据变压器容量，架设1～2公里避雷线，以限制流进避雷器的雷电流和限制入侵波的陡度。
为了降低侵入波的峰值和陡度，35kV 线路除架设避雷线外，限制侵入波峰值的办法是在避雷线两端杆塔上还加装管型避雷器或保护间隙。
为此，35kV线路和变电所要选择典型防雷保护接线，如图1所示：图中：HY5W2-52.7/134型氧化锌避雷器；GB1-2-GXS（35/2-10）型管型避雷器。
2、35kV线路防雷保护的设计要求2.1避雷线的选择2.1.1带避雷线杆塔的选择带地线的35kV线路，要选用定型的杆塔，以确定避雷线悬点高度和与导线间垂直距离h和避雷线的保护角α=tg-1S/h（度）。
一般水泥双杆h为3.25m-4m 为双根避雷线，铁塔h为5.7m为单根避雷线，以满足角α为20°～30°的要求。

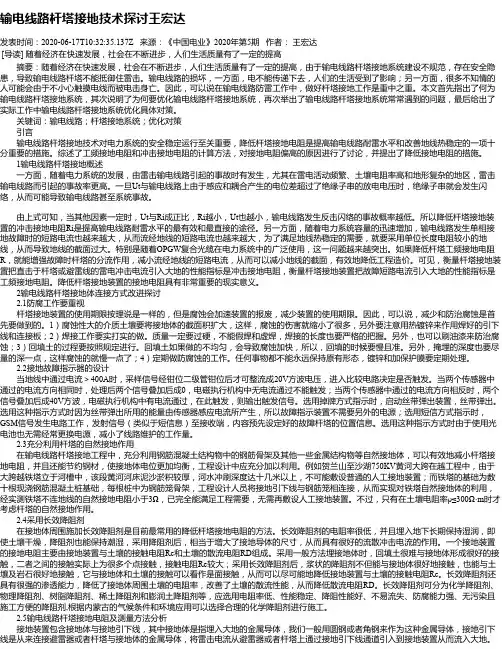

输电线路杆塔接地技术探讨王宏达发表时间：2020-06-17T10:32:35.137Z 来源：《中国电业》2020年第5期作者：王宏达[导读] 随着经济在快速发展，社会在不断进步，人们生活质量有了一定的提高摘要：随着经济在快速发展，社会在不断进步，人们生活质量有了一定的提高，由于输电线路杆塔接地系统建设不规范，存在安全隐患，导致输电线路杆塔不能抵御住雷击。
