电力系统冲击接地电阻测量装置

接地电阻仪工作原理一、引言接地电阻仪是一种用于测量接地系统电阻的仪器。

它广泛应用于电力、通信、建造等领域，用于确保接地系统的可靠性和安全性。

本文将详细介绍接地电阻仪的工作原理及其相关知识。

二、接地电阻的重要性接地系统是保证电气设备和人员安全的关键组成部份。

通过将设备和建造物接地，能够将电流导入地下，防止电击和火灾等危（wei）险事件的发生。

而接地电阻则是衡量接地系统性能的重要指标，它反映了接地系统对电流的导通能力。

三、接地电阻仪的工作原理接地电阻仪的工作原理基于电阻测量的基本原理。

其主要组成部份包括电源、测量电路和显示装置。

1. 电源：接地电阻仪通常由内置电池供电，也可以通过外部电源供电。

电源提供所需的电流和电压，以进行测量。

2. 测量电路：测量电路是接地电阻仪的核心部份，它通过测量电流和电压的关系来计算接地电阻的值。

测量电路通常由一个电流源和一个电压测量装置组成。

- 电流源：接地电阻仪通过电流源提供一定的电流，通常为几十毫安到几安之间。

这个电流会通过接地系统，形成一个回路。

- 电压测量装置：接地电阻仪使用电压测量装置来测量接地系统上的电压。

电压测量装置可以是电压表、示波器或者其他测量仪器。

3. 显示装置：接地电阻仪通常配备有一个数字显示屏，用于显示测量结果。

显示装置可以显示接地电阻的数值，以及其他相关信息，如测量电流和电压等。

四、接地电阻的测量方法接地电阻的测量方法主要有三种：电流法、电压法和相位法。

下面将分别介绍这三种方法的原理和特点。

1. 电流法：电流法是最常用的接地电阻测量方法。

它通过测量通过接地系统的电流来计算接地电阻的值。

电流法测量时，接地电阻仪会提供一个已知大小的电流，通过接地系统形成一个回路。

然后通过测量回路上的电压来计算接地电阻的值。

2. 电压法：电压法是另一种常用的接地电阻测量方法。

它通过测量接地系统上的电压来计算接地电阻的值。

电压法测量时，接地电阻仪会提供一个已知大小的电压，然后测量通过接地系统的电流。

工频、冲击接地电阻及高频低阻抗等电位联结工频、冲击接地电阻及高频低阻抗等电位联结是电气工程领域中的一个重要课题。

在电力系统中，地电位是一个不可避免的影响因素，需要通过有效的联结方式来消除地电位误差，保证设备和使用者的安全。

本文将探讨工频、冲击接地电阻及高频低阻抗等电位联结的基本原理、技术要点及其应用现状。

一、基本原理工频接地电阻是指地线接地电极与地之间的电阻，其作用是保护电气设备，同时抑制地电位的变化。

冲击接地电阻是指在电路上受到过电压冲击时，地电位反弹产生的电阻，其作用是通过抑制较高频率的电流，减轻对设备的损害。

在高频输入的情况下，传统接地方法会造成高频电流通过地线进入设备，引起干扰或者损坏，而高频低阻抗接地方法可以有效地消除这种问题。

二、技术要点1. 工频接地电阻联结技术要点工频接地电阻联结通常采用星形接地方式，即将电源设备的中性点接到接地电极上，然后与大地相联。

工频接地电阻应满足地电位测量的精度要求，通常选用电阻的值来控制电路的总阻抗，从而达到目标精度。

2. 冲击接地电阻联结技术要点冲击接地电阻联结选择正确的电阻值是关键，电阻值的大小应视电流和电压冲击情况而定。

通常，在低电压、高电流的场合下，需要选择较小的电阻值。

在高压、低电流的情况下，可以使用较大的电阻值。

此外，还需要注意使用优质金属和焊接，以确保接地电路质量。

3. 高频低阻抗接地技术要点高频低阻抗接地通常采用Y型接地方式，即将接地线分为两条。

一条连接地电极，另一条则连接到设备内部的接地端。

在此基础上，再加上电感、电容等元件，以达到高频低阻抗的目的。

在设计上，应根据具体设备特点、工作频率等因素，寻找最优的接地方案。

三、应用现状目前，工频、冲击接地电阻及高频低阻抗等电位联结技术已广泛应用于电力、电信等领域。

在电力系统中，接地电阻的作用已得到了越来越广泛的重视，各种新的接地技术和设备不断涌现。

尤其是在交直流混合输电线路和特高压输电线路等领域，该技术被广泛应用。

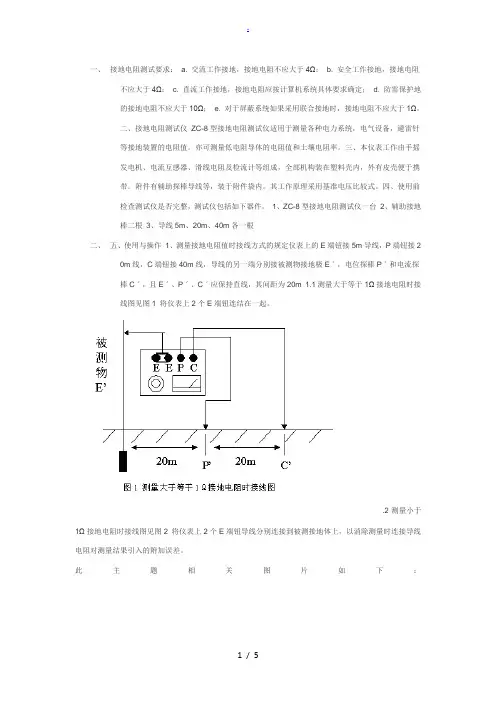

一、接地电阻测试要求： a. 交流工作接地，接地电阻不应大于4Ω； b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω； e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根二、五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。

.2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

此主题相关图片如下：、操作步骤 2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2.3、仪表放置水平后，调整检流计的机械零位，归零。

2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

接地电阻测试仪的测量原理接地电阻测试仪是一种专业的测试仪器，它主要用来测试接地电阻的大小，同时也能测试电线或电缆的接头接触性能。

在建筑物的电力系统中，接地电阻是一个很重要的参数，它直接影响到人员的安全以及电气设备的正常运行。

因此，接地电阻测试仪的使用非常普遍，下面我们来了解一下它的测量原理。

接地电阻的定义接地电阻是指接地极及其附带设备、电缆电线母线等导体连接到大地的电阻。

在单相系统中，接地电阻主要用来保护人员的安全；而在三相系统中，接地电阻除了起到保护人员的作用外，还对保护电气设备也有很大的作用。

接地电阻测量接地电阻测试仪是使用电学参数测量法进行测试的。

一般来说，接地电阻测试仪测量的是接地系统的欧姆电阻值，即接地回路中所有导体与大地之间的电阻。

测试过程中，测试电流都是由测试仪器产生的，而测试电压则是由测试电极产生的。

通过量测电流和测试电压，就可以计算出接地电阻的大小。

测量原理接地电阻测试仪的主要原理是欧姆定律。

欧姆定律是指，电流在通过电阻时，与通过的电阻成正比，与电阻两端的电势差（即电压）成反比。

因此，在测试过程中，只需要在接地系统内注入一定电流，然后测量出接地系统的电势差，就可以通过欧姆定律计算出接地电阻的大小，具体计算公式为：R = U / I其中，R 表示接地电阻，U 表示测试电极电压，I 表示测试电流。

需要注意的是，在实际测试中，为保证测试的准确性，需要对测试电路进行校验，避免外界因素对测试结果的影响。

同时，在测试之前，还需要对测试电极进行清洁，以保证测试精度。

测量步骤在实际测试中，接地电阻测试仪的测量步骤如下：1.测量之前，需要对测试电极进行清洗和消毒，并检查测试仪器是否正常工作。

2.将测试电极插入接地回路中，并通过测试仪器设定测试参数，如测试电流、测试时间等。

3.启动测试仪器，并进行测试记录。

4.测量完成后，需要检查测试结果是否合理，如测试数据是否准确、是否达到测试要求等。

总结通过测量接地电阻，可以判断接地系统的安全性和良好性。

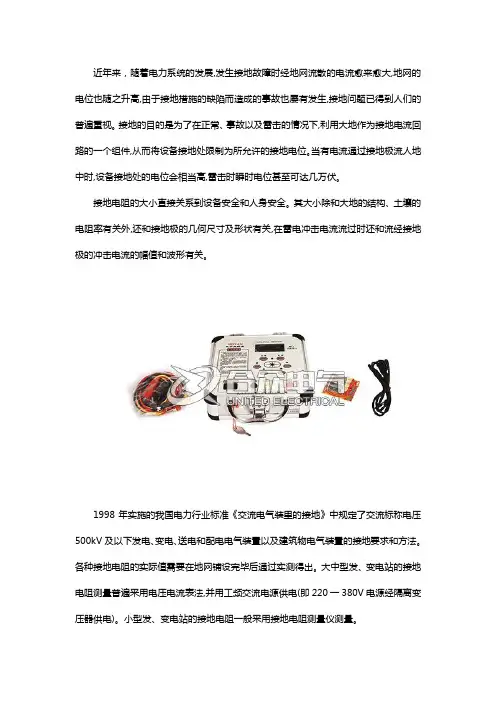

近年来，随着电力系统的发展,发生接地故障时经地网流散的电流愈来愈大,地网的电位也随之升高,由于接地措施的缺陷而造成的事故也屡有发生,接地问题已得到人们的普遍重视。

接地的目的是为了在正常、事故以及雷击的情况下,利用大地作为接地电流回路的一个组件,从而将设备接地处限制为所允许的接地电位。

当有电流通过接地极流人地中时,设备接地处的电位会相当高,雷击时瞬时电位甚至可达几万伏。

接地电阻的大小直接关系到设备安全和人身安全。

其大小除和大地的结构、土壤的电阻率有关外,还和接地极的几何尺寸及形状有关,在雷电冲击电流流过时还和流经接地极的冲击电流的幅值和波形有关。

1998年实施的我国电力行业标准《交流电气装里的接地》中规定了交流标称电压500kV及以下发电、变电、送电和配电电气装置以及建筑物电气装置的接地要求和方法。

各种接地电阻的实际值需要在地网铺设完毕后通过实测得出。

大中型发、变电站的接地电阻测量普遍采用电压电流表法,并用工频交流电源供电(即220一380V电源经隔离变压器供电)。

小型发、变电站的接地电阻一般采用接地电阻测量仪测量。

接地电阻测的基本原理，接地电流在地中流散时地中的电位分布。

接地电流肠通过接地极以半球面形状向地中流散时,地中的电位分布曲线如图1所示,从图中可以看出,愈靠近接地极E,散流电阻愈大,电位愈高。

试验表明,在离开单根接地极或接地短路点20m以外的地方,散流电阻已近于零,也即电位趋近于零。

接地电阻的测量就是利用了这一结论。

接地电阻测仪的原理及计算方法测量接地电阻的基本原理是利用欧姆定律。

根据欧姆定律,接地极的接地电阻风d 等于其电位Ujd与扩散电流Ijd的比值。

即Rjd=Usd/Isd。

要想测童接地电阻的值,必须首先给接地极注人一定大小的电流,从而需要设置一个能构成电流回路的电流极C,并用电流表加以测定。

同时,为了用电压表测出接地极的对地电位,还需要设置一个能反应零电位的电压极P。

通过测量电压和电流来获得接地电阻。

电力系统接地电阻测试仪检测报告
1. 概述
本文档旨在提供电力系统接地电阻测试仪的检测报告，以评估电力系统的接地电阻情况。

2. 测试仪器和方法
- 测试仪器：使用型号为XXX的电力系统接地电阻测试仪进行测试。

- 测试方法：按照测试仪器的操作说明，将测试仪正确连接到要测试的电力系统的接地电阻点，然后进行测试。

3. 测试结果
根据测试结果，得出以下结论：
- 测试对象：对于测试对象X，接地电阻测量结果为X欧姆。

- 标准要求：根据相关标准，电力系统的接地电阻应满足X范围内的要求。

- 结果分析：根据测试结果，测试对象的接地电阻情况良好/存在一定程度的问题。

4. 结论与建议
根据测试结果，我们得出以下结论和建议：
- 结论：电力系统接地电阻测试结果在标准要求范围内/超出标准要求范围。

- 建议：为了确保电力系统的安全运行，建议采取适当的措施来改善接地电阻情况。

例如，检查接地线路是否存在损坏或腐蚀，增加接地电极数量或改善接地电极材料等。

5. 测试日期和签名
- 测试日期：XXXX年XX月XX日
- 签名：__________________
以上为电力系统接地电阻测试仪检测报告的内容。

工频接地电阻和冲击接地电阻的关系引言：在电力系统中，接地电阻是一项重要的安全措施，用于保护人员和设备免受电气事故的伤害。

而工频接地电阻和冲击接地电阻是两个常见的概念。

本文将深入探讨这两者之间的关系。

一、工频接地电阻工频接地电阻是指在电力系统中，接地电阻器对工频电流的电阻值。

它是电力系统中接地电流通过接地装置时的阻抗大小，通常以欧姆（Ω）为单位来表示。

接地电阻的主要作用是将电力系统的故障电流引入地下，并将电压维持在安全范围内，以保护人员和设备的安全。

二、冲击接地电阻冲击接地电阻是指在电力系统中，接地电阻器对冲击电流的电阻值。

冲击电流是指电力系统中突发故障时的瞬时电流，比如接地故障时的短路电流。

冲击接地电阻的主要作用是限制冲击电流的大小，使其不会对电力系统产生过大的影响，从而保护电力设备不受损坏。

三、工频接地电阻与冲击接地电阻的关系工频接地电阻和冲击接地电阻之间存在一定的关系。

首先，它们都是接地电阻的不同表现形式，只是对不同频率下的电流阻抗进行了定义。

其次，工频接地电阻是冲击接地电阻的一种特殊情况，即在工频下的电阻值。

因此，可以说冲击接地电阻是工频接地电阻的一个扩展。

在实际应用中，工频接地电阻和冲击接地电阻的数值通常是不同的。

由于冲击电流的瞬时性质，冲击接地电阻的数值往往要比工频接地电阻的数值小很多。

这是因为冲击电流的瞬时性导致其频率成分更高，通过接地电阻时产生的电阻降低效应更为明显。

工频接地电阻和冲击接地电阻的测量方法也有所不同。

工频接地电阻可以通过交流电桥等方法进行测量，而冲击接地电阻则需要使用特殊的冲击发生器和测量设备来进行测试。

在电力系统设计和接地电阻选择时，需要综合考虑工频接地电阻和冲击接地电阻的要求。

一方面，工频接地电阻应满足电流引入地下的要求，以保护人员和设备的安全。

另一方面，冲击接地电阻应能够限制冲击电流的大小，以保护电力设备不受损坏。

因此，需要根据实际情况选择合适的接地电阻数值，以平衡安全和经济的考虑。

工频接地电阻定义：工频电流流过接地装置时，接地装置与远方大地之间的电阻。

其数值假定等于接地装置对地电位最大值与通过接地装置流入地电流最大值的比值。

工频接地电阻测量范围本标准适用于航站楼（候机楼）、航管指挥塔、飞机维修库、计算机房、储油罐等接地装置的测量，也适用于防雷接地装置、机场通信导航设施及机场其他地面设备接地装置的没量。

引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。

所有的标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

DL一1992接地装置工频特性参数的测量导则基本要求1)被测接地装置上不应存在电力系统包括零序电流（不平衡电流）在内的地中电流，测量前应切断所有相关设备的供电。

机场变电站等接地装置存在零序电流又不允许切断供电，则按DL475的规定实施测量。

2)测量应在干燥环境下进行，不应在雨后立即测量。

接地装置敷设完毕应测量接地电阻，以后每年按有关规定检查测量。

接地电阻的测试值小于规定要求值（允许极限值）是评判接地性能的主要指标。

3)必要时可以采用两种或两种以上电极布置方式或用不同的方法测量，以互相验证，提高测量结果的可信度。

4)接地测量过程应作记录，记录格式见附录A（提示的附录）。

测量方法选择1)单接地体或处在空旷场地，其最大对角线长度在15m以内的接地装置可以按照地阻仪说明书介绍的方法进行测量。

2)测量处在密集地物中的接地装置或占地面积较大，其最大对角线长度在15m以上的接地装置，应远距离布置电极，实施长线测试，除地阻仪外，另需准备足够长度的连接导线、收放线架或绕线辘轳。

3)按1)、2)的规定测量时如果地阻仪批示值小于2Ω或接地装置最大对角线长度超过100m，应改用电流电压表法测量。

地阻仪的使用在使用地阻仪时除说明书的要求外，还应符合下列要求。

1)使用地阻仪前应查看在外壳上粘贴的检定合格证，超过有效期限或没有计量色标的地阻仪不应使用。

接地电阻测试仪：测试接地电阻的常用方法一、接地电阻的概念许多家用电器，特别是大型电器，例如冰箱，洗衣机和空调，都使用三芯电源线。

实际上，只要有两条零线和两条火线，使用通用市电的电器就可以正常工作。

多余的线是地线，这意味着这些设备必须接地。

引入接地技术的初衷是为了防止对电气或电子设备等设备造成雷击，目的是通过避雷针将雷击产生的雷电流引入大地，以保护建筑物，同时，接地也是保护人身安全的有效手段。

当相线由于某种原因（例如，绝缘不良，线路老化等）与设备外壳接触时，设备外壳将具有危险电压。

产生的电流将通过保护性接地保护到地面，从而起到人身安全的作用。

接地电阻是用于测量接地状态是否良好的重要参数。

电流从接地装置流入大地然后流经大地到另一个接地体或扩散到远处的电阻。

它包括接地线和接地体本身。

电阻器，接地体和大地电阻之间的接触电阻，以及两个接地体之间的大地电阻或接地体的接地电阻达到无穷大，接地电阻的大小直接反映了电气设备与“地面”之间的接触程度，也反映了接地网的规模。

接地电阻的概念仅适用于小型接地网。

随着接地网的覆盖面积的增加和土壤电阻率的降低，接地阻抗的电感成分变得越来越重要。

大型接地网应设计为具有接地阻抗。

对于高压和超高压变电站，应使用“接地阻抗”概念代替“接地电阻”。

还建议使用接触电压和步进电压作为安全标准。

还应使用便携式且精确的异频测量系统。

系统可获得正确的接地阻抗结果，以确保人身和设备的安全，有利于电力系统的安全运行。

二、测量原理的接地电阻1、有许多影响接地电阻的因素，例如尺寸（长度，厚度），形状，数量，埋深，周围的地理环境（例如平坦，沟渠，坡度不同），土壤湿度，质地等，可能会影响接地电阻。

2、我们使用的HT2571接地电阻测试仪是一种相对传统的测量仪器。

它的基本原理是使用三点电压降法。

测量方法是在接地桩的一侧（称为X）插入两个辅助测试桩，并且要求两个测试桩位于接地桩的同一侧，这三个桩基本上是在一条直线上。

如何使用接地电阻测试仪ZC29B-1ZC29型接地电阻测试仪使用说明一、用途：ZC29型接地电阻测试仪专供测量各种电力系统，电气设备，避雷针等接地装置的接地电阻值。

亦可测量低电阻导体的电阻值；还可测量土壤电阻率。

二、规格及性能：1.规格因此，在标度盘满刻度为10，读数为N时：K=CT电流互感器的电流比ZC29B—1 K=4ZC29B—2 K=1/4所以RX即为被测接地电阻值。

四、使用说明：接地电阻测量时的接线方式如图1所示：具体操作步骤如下：1. 沿被测接地极（线）E′使电位探棒P′和电流探棒C′依直线彼此相距20米，且电位探棒P′系在E′和C′之间。

2. E端钮接5米导线，P端钮接20米导线，C端钮接40米导线。

3. 将仪表放置水平而后检查检流计是否指向零，否则可将零位调正器调节零位。

4. 将“倍率标度”置于最大倍率，慢慢摇动发电机的摇把，左手同时旋动电位器刻度盘，使检流计指针指向“0”。

5. 当检流计的指针接近平衡（很小摆动）时，加快发电机摇柄转速，使其达到每分钟150转。

再转动电位器刻度盘，使检流计平衡（指针指向“0”），此时电位器刻度盘的读数乘以倍率（档）即为被测接地电阻的数值。

6. 当刻度盘读数小于1时，应将倍率开关置于较小倍率，重新调整刻度盘以得到正确读数。

7. 当测量小于1Ω的接地电阻时，应将E端和E′端之间的联接片拆开，分别用2根导线（E端接到被接地物体的接地线上，E′端接到靠近接地体的接地线上），以消除测量时联接导线电阻的附加误差，操作步骤同上。

8. 当检流计的灵敏度过高时，可将二根探棒插入土壤浅一些，当检流计灵敏度过低时，可沿探棒注水使其湿润。

五、注意事项：1. 禁止在有雷电或被测物带电时进行测量。

2. 进行测量时，要清除接地线上的油漆和铁锈，减小E—E′端线上的接触电阻。

3. 测量时应把仪表放平稳，不使仪表摇晃，以使检流计指针平稳地指向“0”。

4. 仪表运输须小心轻放，避免剧烈动震动。

接地电阻测试仪选型及相关范围接地电阻测试仪选型是电网系统中的接地测试和绝缘测试，是保证电气设备正常运行和人身安全的电气安全措施。

通过将金属线与接地装置连接，将电气设备中可能产生的漏电流、静电荷、雷电流引入大地，避免触电、火灾、爆炸等事故。

接地绝缘电阻测试项目是保证电力系统正常运行的，是电力系统预防性测试项目中不可缺少的测试项目。

接地电阻测量仪的选型可有效防止人员和设备的安全。

按接地方式可分为直接接地、间接接地、单点接地、多点接地等。

接地电阻测试仪按大小可分为单点接地和多点接地和现场地面网络的结构。

在满足不同要求的测试场地，以及电磁干扰比较大的应用场地，可以使用45Hz和55Hz不同的频率进行测试。

接地电阻测量仪选型，普通接地电阻测量仪数字接地电阻测量仪的量程为0~2(10mA)、2~20(10mA)、20~200(1mA)，数字接地电阻的阻值范围测量仪表0.01~30.00kΩ，接地电压范围0.01~600V。

测量方法为精密4线、3线测量、简易2线测量接地电阻，分别采用额定电流换极法测量电阻，4极法测量土壤电阻率，接地电压是通过平均整流（在ses 接口之间）测量的。

接地电阻测试仪适用于电信、电力、气象、机房、油田、等。

接地电阻测量仪型号的选择原则是直接对被测接地极和辅助极施加电压，测试流向大地和接地极的直流电流，计算出接地电阻。

请注意，地面上可能存在杂散电流，可能会影响测量过程中的准确性。

为了更准确地测量数据，需要选择具有多种测试方法的接地电阻计。

华天电力的接地电阻测试仪型号有HT2571 接地电阻测试仪、ETCR2000 钳形接地电阻测试仪、HTDW-5A 地网接地电阻测试仪。

电气工程接地电阻测试记录电气工程中的接地电阻测试是确保电设备的安全可靠运行的重要环节。

下面是一份接地电阻测试记录，供参考：一、测试概述接地电阻测试是用来测量工业和住宅电力系统的接地系统的电阻值，以确认其符合安全标准要求。

本次测试范围包括变电站、电缆线路、电力设备等。

二、测试仪器和设备1.接地电阻测试仪：型号XYZ-123，测量范围0.1Ω-200Ω。

2.测试线：标准测试线一套。

3.温度测量仪：型号ABC-456三、测试对象1.变电站接地系统：测试范围包括变电站主体结构的接地系统以及辅助设备（发电机、变压器等）的接地系统。

2.电缆线路接地系统：测试范围包括负荷电缆和备用电缆两部分的接地系统。

3.电力设备接地系统：测试范围包括发电机、变压器、断路器等设备的接地系统。

四、测试方法1.变电站接地系统测试：选择变电站主体结构中的2个测试点，测试线与地面保持水平放置，测试间距控制在10m以内，测量接地电阻值。

2.电缆线路接地系统测试：选择负荷电缆和备用电缆的不同截面位置，测试线与地面保持水平放置，测试间距控制在10m以内，测量接地电阻值。

3.电力设备接地系统测试：测试发电机、变压器、断路器等设备的接地电阻值，测试线与地面保持水平放置，测试间距控制在2m以内。

五、测试结果记录测试地点：XXX变电站测试日期：XXXX年XX月XX日1.变电站接地系统：测试点1：接地电阻值为0.5Ω测试点2：接地电阻值为0.3Ω2.电缆线路接地系统：负荷电缆：位置1：接地电阻值为0.6Ω位置2：接地电阻值为0.8Ω备用电缆：位置1：接地电阻值为0.4Ω位置2：接地电阻值为0.5Ω3.电力设备接地系统：发电机：接地电阻值为0.2Ω变压器：接地电阻值为0.2Ω断路器：接地电阻值为0.3Ω六、测试结论根据测试结果，变电站接地系统、电缆线路接地系统和电力设备接地系统的接地电阻值均符合安全标准要求，并且在合理的范围内。

无需进行进一步处理。

七、测试人员签名测试人员1：_______________测试人员2：_______________。
