杆塔选型高度形式基础文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-架空导线对地面（或水面）、对跨越物必须保证有足够的安全距离，为此，要求线路的杆塔具有必要的高度。

同时还要求线路有与杆高相配合的适当的档距。

一、杆塔的呼称高1．呼称高含义及算式从地面到杆塔最底层横担下沿（绝缘子串悬挂点）的高度，叫做杆塔的呼称高。

图4-1杆塔呼称高在平地上，呼称高与弧垂f m的关系示于图4-1，可用下式表示：H＝λ＋f m＋h＋Δh（4-1）式中H?一杆塔呼称高(m)；λ一悬垂绝缘子串长度（m）；f m?一导线可能最大弧垂（m）；h?一导线对地面最小允许距离，也叫“限距”（m）；Δh?一考虑测量、定位、施工等各种误差预留的裕度，称为定位裕度，参考值列于表4-2。

表4-2定位裕度2．可能最大弧垂f m?可能最大弧垂f m的确定应考虑档内用哪一点的弧垂，并应考虑可能的恶劣计算条件。

在平地上，用档距中央弧垂；当有跨越物时则用跨越物点的弧垂（相应地考虑导线距被跨越物的安全距离）。

当确定、验算导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离时，如第二章所述，应根据最高气温情况或覆冰情况求得的最大弧垂校验，不应考虑太阳辐射、电流等引起的弧垂增大。

重冰区的线路还应计算导线覆冰不均匀情况下的弧垂增大。

大跨越的导线弧垂应按导线实际可能达到的最高温度计算。

送电线路与标准轨铁路、一级公路交叉，如交叉档距超过200m，最大弧垂应按导线温度为70℃的情况计算。

3．导线与地面的距离?在没有跨越物时，在最大弧垂计算条件下，导线对地面的最小距离列于表4-3。

?表4－3 导线与地面的最小距离（m）对被跨越物的距离详见教材介绍，校验跨越物与导线的距离用跨越交叉点的弧垂。

导线与建筑物、树木、果树、经济作物、城市灌木、街道行通树等之间的垂直距离，导线与山坡、峭壁、岩石、建筑物、支配等的净空距离，应符合有关规程的规定。

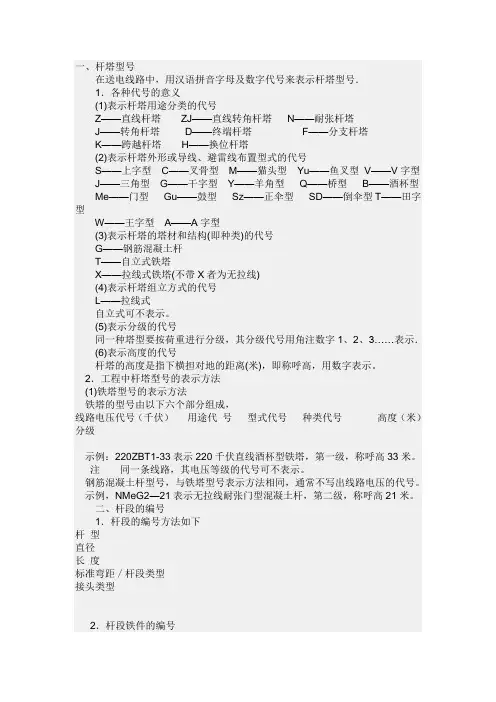

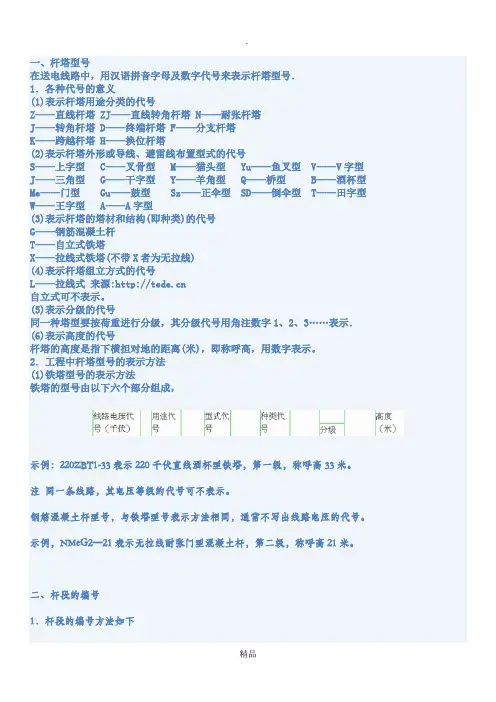

杆塔字母代号杆塔字母代号公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型 T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式来源自立式可不表示。

(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。

2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。

注同一条线路，其电压等级的代号可不表示。

钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。

示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。

二、杆段的编号1．杆段的编号方法如下2．杆段铁件的编号来源:输配电设备网说明：(1)拔梢杆编号时，直径用梢径。

(2)杆型的代表符号：B——拔梢杆，D——等径杆。

(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。

(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。

一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型 T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式来源:自立式可不表示。

(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。

2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。

注同一条线路，其电压等级的代号可不表示。

钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。

示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。

二、杆段的编号1．杆段的编号方法如下2．杆段铁件的编号来源:输配电设备网说明：(1)拔梢杆编号时，直径用梢径。

(2)杆型的代表符号：B——拔梢杆，D——等径杆。

(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。

(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。

示例：(1)拔梢杆，梢径19厘米，杆长9米，标准弯矩6.0吨·米，杆段类型“I”，接头类型为钢板圈，则杆段的编号为：B-19-09—6／I-1。

杆塔之宇文皓月创作电杆是架空配电线路中的基本设备之一，按所用材质可分为木杆、水泥杆和金属杆三种。

水泥杆具有使用寿命长、维护工作量小等优点，使用较为广泛。

水泥杆中使用最多的是拔梢杆，锥度一般均为1/75，分为普通钢筋混凝土杆和预应力型钢筋混凝土杆。

电杆按其在线路中的用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆和跨越杆等。

1、直线杆：又称中间杆或过线杆。

用在线路的直线部分，主要承受导线重量和正面风力，故杆顶结构较简单，一般不装拉线。

2、耐张杆：为限制倒杆或断线的事故范围，需把线路的直线部分划分为若干耐张段，在耐张段的两侧装置耐张杆。

耐张杆除承受导线重量和正面风力外，还要承受邻档导线拉力差所引起的沿线路方面的拉力。

为平衡此拉力，通常在其前后方各装一根拉线。

耐张杆是在线路终点或转弯的地方，会在很长的直线线路中间用到，让线路不克不及过紧也不克不及过松。

耐张杆就是起这样的作用。

3、转角杆：用在线路改变方向的地方。

转角杆的结构随线路转角分歧而分歧：转角在15度以内时，可仍用原横担承担转角合力；转角在15度~30度时，可用两根横担，在转角合力的反方向装一根拉线；转角在30度~45度时，除用双横担外，两侧导线应用跳线连接，在导线拉力反方向各装一根拉线；转角在45度~90度时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉线。

4、分支杆：设在分支线路连接处，在分支杆上应装拉线，用来平衡分支线拉力。

分支杆结构可分为丁字分支和十字分支两种:丁字分支是在横担下方增设一层双横担，以耐张方式引出分支线；十字分支是在原横担下方设两根互成90度的横担，然后引出分支线。

5、终端杆：设在线路的起点和终点处，承受导线的单方向拉力，为平衡此拉力，需在导线的反方向装拉线。

架空配电线路杆位的确定当配电线路路径确定后，就可以丈量确定杆位了。

首先确定首端杆和终端杆的位置，而且打好标桩作为挖坑和立杆的依据；若线路因地形限制或用电需要而有转角时，将转角杆的位置确定下来；这样首端杆、转角杆和终端杆就把线路划分为若干直线段；在直线段内均匀分配档距，就可一一确定直线杆的位置了；若线路较长，在需要时可再划分几个耐线段，耐张段长度一般不大于2km。

杆塔型中各种代的意义Modified by JACK on the afternoon of December 26, 2020杆塔型号中各种代号的意义一、表示杆塔用途分类的代号:z——直线杆塔；z—直线转角杆塔；N—耐张杆塔；J——转角杆塔； D —终端杆塔；F—分支杆塔；K——跨越杆塔；H—换位杆塔。

二、表示杆塔外形或导线、避雷线布置形式的代号:> 上字形； C 叉骨形；M 猫头形；Yu 鱼叉形；「V字形；J 三角形；G 干字形；Y 羊角形；）桥形； B 酒杯形；Me 门形；Gu—鼓形；>Z---------- 正伞形；S D- 倒伞形；T 田字形；w 王子形；A——A字形三、表示杆塔的塔材和结构（即种类）的代号:G——钢筋混泥土杆；T——自立式铁塔；X——拉线式铁塔。

四、表示杆塔组立方式的代号：L——拉线式；自立式可不表示。

五、表示分级的代号:同一种塔形要按荷重进行分级，其分级代号用脚注数字1、2、3……表示。

六、表示高度的代号:杆塔高度是指下横扌日对地的距离（米），即呼程高，用数字表示。

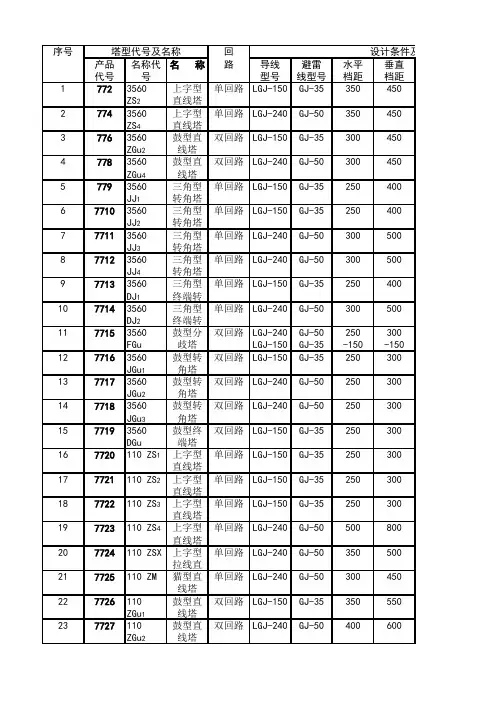

七、工程中杆塔型号的表示方法:代号(KV) 程高—用途代号 形式代寻66KV 赤峰阳光科技输电线路新建工程杆塔型号一览表线路电压分级种类代号LGJ- 240/30导线中各种代号的意义LGJ——钢芯铝绞线；240/30 ------ 铝股标称截面积为240mm2,钢芯标称截面积为30mm'。

LGJ-150/25导线中各种代号的意义LGJ——钢芯铝绞线；150/25 ------ 铝股标称截面积为150mm［钢芯标称截面积为25mm'。

架空导线对地面（或水面）、对跨越物必须保证有足够的安全距离，为此，要求线路的杆塔具有必要的高度。

同时还要求线路有与杆高相配合的适当的档距。

一、杆塔的呼称高1．呼称高含义及算式从地面到杆塔最底层横担下沿（绝缘子串悬挂点）的高度，叫做杆塔的呼称高。

图4-1 杆塔呼称高在平地上，呼称高与弧垂f m的关系示于图4-1，可用下式表示：H＝λ＋f m＋h＋Δh（4-1）式中H一杆塔呼称高(m)；λ一悬垂绝缘子串长度（m）；f m一导线可能最大弧垂（m）；h一导线对地面最小允许距离，也叫“限距”（m）；Δh一考虑测量、定位、施工等各种误差预留的裕度，称为定位裕度，参考值列于表4-2。

表4-2 定位裕度档距(m) <200 200-350 350-600 600-800 800-1000 定位裕度(m) 0.5 0.5-0.7 0.7-0.9 0.9-1.2 1.2-1.4 2．可能最大弧垂f m可能最大弧垂f m的确定应考虑档内用哪一点的弧垂，并应考虑可能的恶劣计算条件。

在平地上，用档距中央弧垂；当有跨越物时则用跨越物点的弧垂（相应地考虑导线距被跨越物的安全距离）。

当确定、验算导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离时，如第二章所述，应根据最高气温情况或覆冰情况求得的最大弧垂校验，不应考虑太阳辐射、电流等引起的弧垂增大。

重冰区的线路还应计算导线覆冰不均匀情况下的弧垂增大。

大跨越的导线弧垂应按导线实际可能达到的最高温度计算。

送电线路与标准轨铁路、一级公路交叉，如交叉档距超过200m，最大弧垂应按导线温度为70 ℃的情况计算。

3．导线与地面的距离在没有跨越物时，在最大弧垂计算条件下，导线对地面的最小距离列于表4-3。

表4－3 导线与地面的最小距离（m）对被跨越物的距离详见教材介绍，校验跨越物与导线的距离用跨越交叉点的弧垂。

导线与建筑物、树木、果树、经济作物、城市灌木、街道行通树等之间的垂直距离，导线与山坡、峭壁、岩石、建筑物、支配等的净空距离，应符合有关规程的规定。

一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型 T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式来源:自立式可不表示。

(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。

2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。

注同一条线路，其电压等级的代号可不表示。

钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。

示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。

二、杆段的编号1．杆段的编号方法如下2．杆段铁件的编号来源:输配电设备网说明：(1)拔梢杆编号时，直径用梢径。

(2)杆型的代表符号：B——拔梢杆，D——等径杆。

(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。

(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。

示例：(1)拔梢杆，梢径19厘米，杆长9米，标准弯矩6.0吨·米，杆段类型“I”，接头类型为钢板圈，则杆段的编号为：B-19-09—6／I-1。
