杆塔字母代号杆塔字母代号公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型 T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式来源自立式可不表示。
(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。
2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。
注同一条线路，其电压等级的代号可不表示。
钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。
示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。
二、杆段的编号1．杆段的编号方法如下2．杆段铁件的编号来源:输配电设备网说明：(1)拔梢杆编号时，直径用梢径。
(2)杆型的代表符号：B——拔梢杆，D——等径杆。
(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。
(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。
一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型 T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式来源:自立式可不表示。
(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。
2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。
注同一条线路，其电压等级的代号可不表示。
钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。
示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。
二、杆段的编号1．杆段的编号方法如下2．杆段铁件的编号来源:输配电设备网说明：(1)拔梢杆编号时，直径用梢径。
(2)杆型的代表符号：B——拔梢杆，D——等径杆。
(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。
(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。
示例：(1)拔梢杆，梢径19厘米，杆长9米，标准弯矩6.0吨·米，杆段类型“I”，接头类型为钢板圈，则杆段的编号为：B-19-09—6／I-1。
杆塔之宇文皓月创作电杆是架空配电线路中的基本设备之一，按所用材质可分为木杆、水泥杆和金属杆三种。
水泥杆具有使用寿命长、维护工作量小等优点，使用较为广泛。
水泥杆中使用最多的是拔梢杆，锥度一般均为1/75，分为普通钢筋混凝土杆和预应力型钢筋混凝土杆。
电杆按其在线路中的用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆和跨越杆等。
1、直线杆：又称中间杆或过线杆。
用在线路的直线部分，主要承受导线重量和正面风力，故杆顶结构较简单，一般不装拉线。
2、耐张杆：为限制倒杆或断线的事故范围，需把线路的直线部分划分为若干耐张段，在耐张段的两侧装置耐张杆。
耐张杆除承受导线重量和正面风力外，还要承受邻档导线拉力差所引起的沿线路方面的拉力。
为平衡此拉力，通常在其前后方各装一根拉线。
耐张杆是在线路终点或转弯的地方，会在很长的直线线路中间用到，让线路不克不及过紧也不克不及过松。
耐张杆就是起这样的作用。
3、转角杆：用在线路改变方向的地方。
转角杆的结构随线路转角分歧而分歧：转角在15度以内时，可仍用原横担承担转角合力；转角在15度~30度时，可用两根横担，在转角合力的反方向装一根拉线；转角在30度~45度时，除用双横担外，两侧导线应用跳线连接，在导线拉力反方向各装一根拉线；转角在45度~90度时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉线。
4、分支杆：设在分支线路连接处，在分支杆上应装拉线，用来平衡分支线拉力。
分支杆结构可分为丁字分支和十字分支两种:丁字分支是在横担下方增设一层双横担，以耐张方式引出分支线；十字分支是在原横担下方设两根互成90度的横担，然后引出分支线。
5、终端杆：设在线路的起点和终点处，承受导线的单方向拉力，为平衡此拉力，需在导线的反方向装拉线。
架空配电线路杆位的确定当配电线路路径确定后，就可以丈量确定杆位了。
首先确定首端杆和终端杆的位置，而且打好标桩作为挖坑和立杆的依据；若线路因地形限制或用电需要而有转角时，将转角杆的位置确定下来；这样首端杆、转角杆和终端杆就把线路划分为若干直线段；在直线段内均匀分配档距，就可一一确定直线杆的位置了；若线路较长，在需要时可再划分几个耐线段，耐张段长度一般不大于2km。
杆塔电杆是架空配电线路中的基本设备之一，按所用材质可分为木杆、水泥杆和金属杆三种。
水泥杆具有使用寿命长、维护工作量小等优点，使用较为广泛。
水泥杆中使用最多的是拔梢杆，锥度一般均为1/75，分为普通钢筋混凝土杆和预应力型钢筋混凝土杆。
电杆按其在线路中的用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆和跨越杆等。
1结构较简单，一般不装拉线。
23度以内时，可仍用原横担承担转角合力；转角在15度~30度时，可用两根横担，在转角合力的反方向装一根拉线；转角在30度~45度时，除用双横担外，两侧导线应用跳线连接，在导线拉力反方向各装一根拉线；转角在45度~90度时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉线。
4、分支杆：设在分支线路连接处，在分支杆上应装拉线，用来平衡分支线拉力。
分支杆结构可分为丁字分支和十字分支两种:丁字分支是在横担下方增设一层双横担，以耐张方式引出分支线；十字分支是在原横担下方设两根互成90度的横担，然后引出分支线。
5、终端杆：设在线路的起点和终点处，承受导线的单方向拉力，为平衡此拉力，需在导线的反方向装拉线。
架空配电线路杆位的确定并且打好2km。
电杆数庄为，最大不超过①②③，弧垂在档距内，导线的悬挂点与导线最低点之间的垂直距离，叫导线的弧垂，也称驰度。
导线孤垂和档距、导线重量、架线松紧、热胀冷缩、风速、冰雪等条件均有关系。
在导线截面一定的条件下，档距越大，弧垂越大，导线所受到的拉力越大，所以对导线孤垂必须有一定的限制，以防拉断导线或造成倒杆事故。
另外，弧垂还需考虑到安全距离。
对各种导线在不同档距、不同温度下的导线孤垂已制成表格、曲线，在配电线路设计时可参照有关规程、规定或手册中的有关表格、曲线。
同一档距内的导线孤垂必须相同，否则，导线被风吹动时易发生碰线而造成相间短路。
电杆埋深电杆的埋设深度，应根据电杆的材料、高度、土壤情况而定，但不应小于杆长的1/6，使电杆在正常情况应能承受风、冰等荷载而稳定不致倒杆。
一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型 T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式来源:自立式可不表示。
(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。
2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。
注同一条线路，其电压等级的代号可不表示。
钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。
示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。
二、杆段的编号1．杆段的编号方法如下2．杆段铁件的编号来源:输配电设备网说明：(1)拔梢杆编号时，直径用梢径。
(2)杆型的代表符号：B——拔梢杆，D——等径杆。
(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。
(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。
示例：(1)拔梢杆，梢径19厘米，杆长9米，标准弯矩6.0吨·米，杆段类型“I”，接头类型为钢板圈，则杆段的编号为：B-19-09—6／I-1。

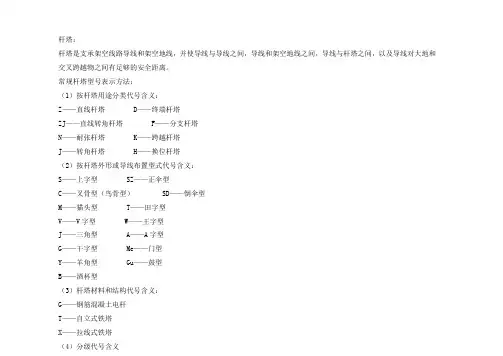

杆塔：
杆塔是支承架空线路导线和架空地线，并使导线与导线之间，导线和架空地线之间，导线与杆塔之间，以及导线对大地和交叉跨越物之间有足够的安全距离。
常规杆塔型号表示方法：
（1）按杆塔用途分类代号含义：
Z——直线杆塔 D——终端杆塔
ZJ——直线转角杆塔 F——分支杆塔
N——耐张杆塔 K——跨越杆塔
J——转角杆塔 H——换位杆塔
（2）按杆塔外形或导线布置型式代号含义：
S——上字型 SZ——正伞型
C——叉骨型（鸟骨型） SD——倒伞型
M——猫头型 T——田字型
V——V字型 W——王字型
J——三角型 A——A字型
G——干字型 Me——门型
Y——羊角型 Gu——鼓型
B——酒杯型
（3）杆塔材料和结构代号含义：
G——钢筋混凝土电杆
T——自立式铁塔
X——拉线式铁塔
（4）分级代号含义。
一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔ZJ——直线转角杆塔N——耐张杆塔J——转角杆塔D——终端杆塔F——分支杆塔K——跨越杆塔H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型C——叉骨型M——猫头型Yu——鱼叉型V——V字型J——三角型G——干字型Y——羊角型Q——桥型B——酒杯型Me——门型Gu——鼓型Sz——正伞型SD——倒伞型T——田字型W——王字型A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式自立式可不表示。
(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。
2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，线路电压代号（千伏）用途代号型式代号种类代号高度（米）分级示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。
注同一条线路，其电压等级的代号可不表示。
钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。
示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。
二、杆段的编号1．杆段的编号方法如下杆型直径长度标准弯距／杆段类型接头类型2．杆段铁件的编号直径类型说明：(1)拔梢杆编号时，直径用梢径。
(2)杆型的代表符号：B——拔梢杆，D——等径杆。
(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。
(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。
示例：(1)拔梢杆，梢径19厘米，杆长9米，标准弯矩6.0吨·米，杆段类型“I”，接头类型为钢板圈，则杆段的编号为：B-19-09—6／I-1。

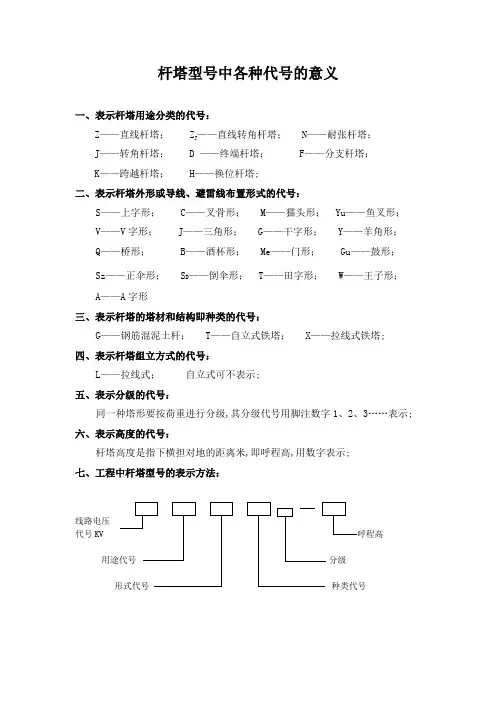

杆塔型号中各种代号的意义
一、表示杆塔用途分类的代号：
——直线转角杆塔； N——耐张杆塔；
Z——直线杆塔； Z
J
J——转角杆塔； D ——终端杆塔； F——分支杆塔；
K——跨越杆塔； H——换位杆塔;
二、表示杆塔外形或导线、避雷线布置形式的代号：
S——上字形； C——叉骨形； M——猫头形； Yu——鱼叉形；
V——V字形； J——三角形； G——干字形； Y——羊角形；
Q——桥形； B——酒杯形； Me——门形； Gu——鼓形；
Sz——正伞形； S D——倒伞形； T——田字形； W——王子形；
A——A字形
三、表示杆塔的塔材和结构即种类的代号：
G——钢筋混泥土杆； T——自立式铁塔； X——拉线式铁塔;
四、表示杆塔组立方式的代号：
L——拉线式；自立式可不表示;
五、表示分级的代号：
同一种塔形要按荷重进行分级,其分级代号用脚注数字1、2、3……表示;
六、表示高度的代号：
杆塔高度是指下横担对地的距离米,即呼程高,用数字表示;
七、工程中杆塔型号的表示方法：
线路电压
代号
66KV赤峰阳光科技输电线路新建工程杆塔型号一览表
LGJ－240/30导线中各种代号的意义LGJ——钢芯铝绞线；
240/30——铝股标称截面积为240mm2,钢芯标称截面积为30mm2;
LGJ－150/25导线中各种代号的意义LGJ——钢芯铝绞线；
150/25——铝股标称截面积为150mm2,钢芯标称截面积为25mm2;。

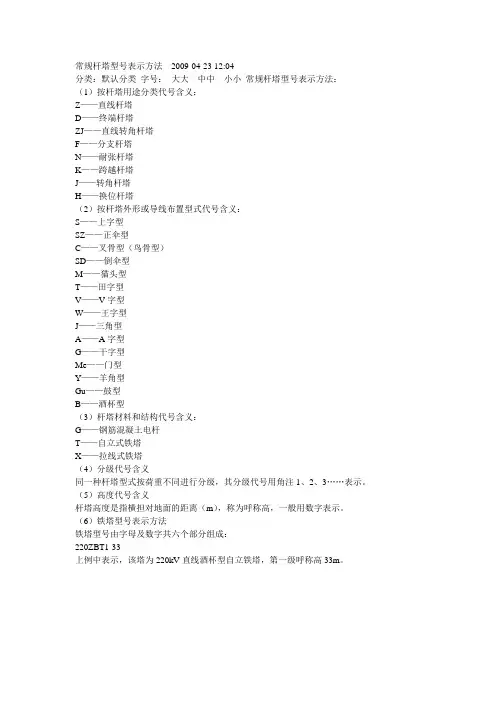

常规杆塔型号表示方法2009-04-23 12:04分类：默认分类字号：大大中中小小常规杆塔型号表示方法：（1）按杆塔用途分类代号含义：Z——直线杆塔D——终端杆塔ZJ——直线转角杆塔F——分支杆塔N——耐张杆塔K——跨越杆塔J——转角杆塔H——换位杆塔（2）按杆塔外形或导线布置型式代号含义：S——上字型SZ——正伞型C——叉骨型（鸟骨型）SD——倒伞型M——猫头型T——田字型V——V字型W——王字型J——三角型A——A字型G——干字型Me——门型Y——羊角型Gu——鼓型B——酒杯型（3）杆塔材料和结构代号含义：G——钢筋混凝土电杆T——自立式铁塔X——拉线式铁塔（4）分级代号含义同一种杆塔型式按荷重不同进行分级，其分级代号用角注1、2、3……表示。
（5）高度代号含义杆塔高度是指横担对地面的距离（m），称为呼称高，一般用数字表示。
（6）铁塔型号表示方法铁塔型号由字母及数字共六个部分组成：220ZBT1-33上例中表示，该塔为220kV直线酒杯型自立铁塔，第一级呼称高33m。
杆塔型号及杆段编号一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式自立式可不表示。
(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。

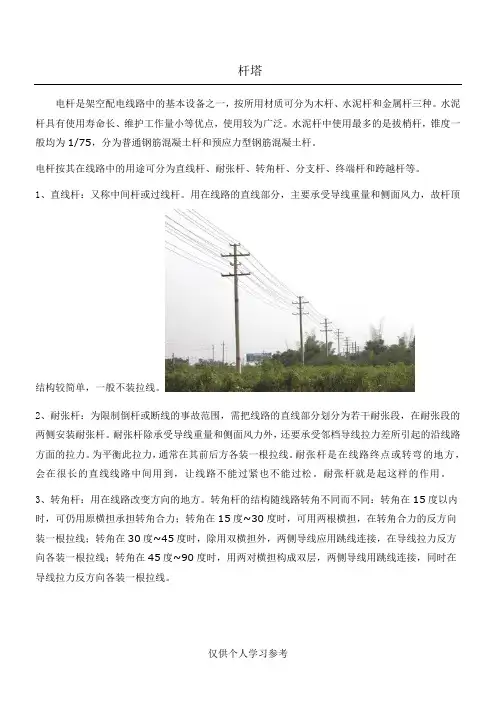

杆塔类型杆塔电杆是架空配电线路中的基本设备之⼀，按所⽤材质可分为⽊杆、⽔泥杆和⾦属杆三种。
⽔泥杆具有使⽤寿命长、维护⼯作量⼩等优点，使⽤较为⼴泛。
⽔泥杆中使⽤最多的是拔梢杆，锥度⼀般均为1/75，分为普通钢筋混凝⼟杆和预应⼒型钢筋混凝⼟杆。
电杆按其在线路中的⽤途可分为直线杆、耐张杆、转⾓杆、分⽀杆、终端杆和跨越杆等。
1、直线杆：⼜称中间杆或过线杆。
⽤在线路的直线部分，主要承受导线重量和侧⾯风⼒，故杆顶结构较简单，⼀般不装拉线。
2、耐张杆：为限制倒杆或断线的事故范围，需把线路的直线部分划分为若⼲耐张段，在耐张段的两侧安装耐张杆。
耐张杆除承受导线重量和侧⾯风⼒外，还要承受邻档导线拉⼒差所引起的沿线路⽅⾯的拉⼒。
为平衡此拉⼒，通常在其前后⽅各装⼀根拉线。
耐张杆是在线路终点或转弯的地⽅，会在很长的直线线路中间⽤到，让线路不能过紧也不能过松。
耐张杆就是起这样的作⽤。
3、转⾓杆：⽤在线路改变⽅向的地⽅。
转⾓杆的结构随线路转⾓不同⽽不同：转⾓在15度以内时，可仍⽤原横担承担转⾓合⼒；转⾓在15度~30度时，可⽤两根横担，在转⾓合⼒的反⽅向装⼀根拉线；转⾓在30度~45度时，除⽤双横担外，两侧导线应⽤跳线连接，在导线拉⼒反⽅向各装⼀根拉线；转⾓在45度~90度时，⽤两对横担构成双层，两侧导线⽤跳线连接，同时在导线拉⼒反⽅向各装⼀根拉线。
4、分⽀杆：设在分⽀线路连接处，在分⽀杆上应装拉线，⽤来平衡分⽀线拉⼒。
分⽀杆结构可分为丁字分⽀和⼗字分⽀两种:丁字分⽀是在横担下⽅增设⼀层双横担，以耐张⽅式引出分⽀线；⼗字分⽀是在原横担下⽅设两根互成90度的横担，然后引出分⽀线。
5、终端杆：设在线路的起点和终点处，承受导线的单⽅向拉⼒，为平衡此拉⼒，需在导线的反⽅向装拉线。
架空配电线路杆位的确定当配电线路路径确定后，就可以测量确定杆位了。
⾸先确定⾸端杆和终端杆的位置，并且打好标桩作为挖坑和⽴杆的依据；若线路因地形限制或⽤电需要⽽有转⾓时，将转⾓杆的位置确定下来；这样⾸端杆、转⾓杆和终端杆就把线路划分为若⼲直线段；在直线段内均匀分配档距，就可⼀⼀确定直线杆的位置了；若线路较长，在必要时可再划分⼏个耐线段，耐张段长度⼀般不⼤于2km。
一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型 T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式来源:自立式可不表示。
(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。
2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。
注同一条线路，其电压等级的代号可不表示。
钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。
示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。
二、杆段的编号1．杆段的编号方法如下2．杆段铁件的编号来源:输配电设备网说明：(1)拔梢杆编号时，直径用梢径。
(2)杆型的代表符号：B——拔梢杆，D——等径杆。
(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。
(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。
示例：(1)拔梢杆，梢径19厘米，杆长9米，标准弯矩6.0吨·米，杆段类型“I”，接头类型为钢板圈，则杆段的编号为：B-19-09—6／I-1。
杆塔型号中各种代号的
意义
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

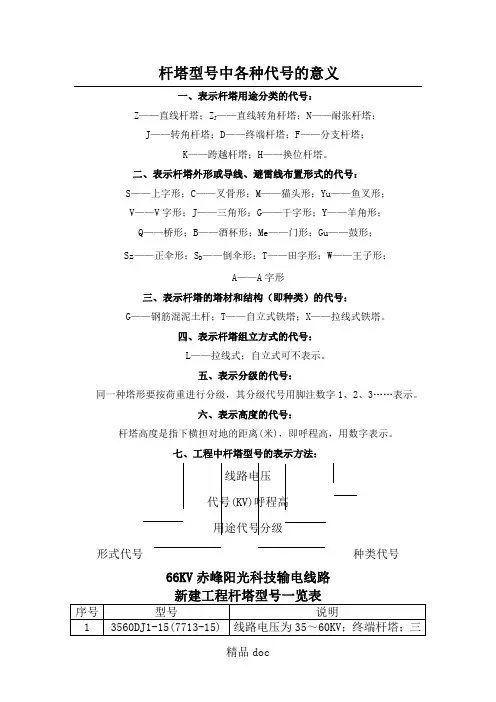

杆塔型号中各种代号的意义
一、表示杆塔用途分类的代号：
——直线转角杆塔； N——耐张杆塔；
Z——直线杆塔； Z
J
J——转角杆塔； D ——终端杆塔； F——分支杆塔；
K——跨越杆塔； H——换位杆塔。
二、表示杆塔外形或导线、避雷线布置形式的代号：
S——上字形； C——叉骨形； M——猫头形； Yu——鱼叉形；
V——V字形； J——三角形； G——干字形； Y——羊角形；
Q——桥形； B——酒杯形； Me——门形； Gu——鼓形；
Sz——正伞形； S D——倒伞形； T——田字形； W——王子形；
A——A字形
三、表示杆塔的塔材和结构（即种类）的代号：
G——钢筋混泥土杆； T——自立式铁塔； X——拉线式铁塔。
四、表示杆塔组立方式的代号：
L——拉线式；自立式可不表示。
五、表示分级的代号：
同一种塔形要按荷重进行分级，其分级代号用脚注数字1、2、3……表示。
六、表示高度的代号：
杆塔高度是指下横担对地的距离(米)，即呼程高，用数字表示。
七、工程中杆塔型号的表示方法：
线路电压
代号(KV) 呼程高
用途代号分级形式代号种类代号
66KV赤峰阳光科技输电线路
LGJ——钢芯铝绞线；
240/30——铝股标称截面积为240mm2，钢芯标称截面积为30mm2。
LGJ－150/25导线中各种代号的意义LGJ——钢芯铝绞线；
150/25——铝股标称截面积为150mm2，钢芯标称截面积为25mm2。
