电力铁塔，各式各样的类型，你知道代表什么意思吗？2016-11-02路上各种各样的杆塔，可你知道他们是什么杆什么塔吗？这么一问，85%的人立马懵圈这也不怪大家，讲真，即便是电力系统工作，都不一定认识，今天就带大家来认一认杆塔。
常见杆塔的无非就是几种，而且有不同的分类。
所以，我们今天的内容就是字形塔和象形塔！1. 干字形塔“干”字塔，形似汉字“干”而得名，是直流和交流输电线路都常见的塔型。
多为直线塔，也是≥220 kV输电线路常见的耐张&转角塔。
2. 上字形塔杆塔上只架设一根架空地线，导线呈不对称三角形布置，其外形呈“上”字形。
适用于轻雷及轻冰地区导线截面较小的线路，常用于110 kV及以下电压等级的电力线路。
3. 门字形塔顾名思义，用两个柱体来支持导线及架空地线的杆塔，就像一个大大的“门”字。
这种杆塔适用性比较大，带拉线时更有很好的经济性，常用于双架空地线及导线呈水平排列的情况，一般用于≥220 kV的线路，可采用打拉线来提高杆塔的稳定性，柱体有时还带一定坡度。
4. V字形塔拉线V型塔，门型塔的特例，形似“V”，自带“大V认证”，所以在旷野很好辨认。
它施工方便，耗钢量低于其它拉线门型塔，但占地较大，在河网及大面积机耕地区使用受到一定限制。
常用于500 kV的线路，在220 kV中也有少量使用。
5. T字形塔▲新疆哈密南至河南郑州±800千伏特高压直流输电工程新疆段铁塔呈“T”型，下面吊着两回输电线路，一边正极，一边负极，是直流输电的主力杆塔，仔细看铁塔上面还有两个小“角”，一边也各一条地线，江湖人称“避雷线”。
说完字形塔，下面的主题就是象形塔1酒杯型塔塔上架设两根架空地线，导线排列在一个水平面上，塔形呈酒杯状。
看到这里，有小伙伴就会说了：“这哪点像个酒杯了，逗我呢，差评差评！”其实正确的抽象方式是酱紫哒它通常是220 kV及以上电压等级输电线路的常用塔型，有良好的施工运行经验，特别适用于重冰区或多雷区。
杆塔字母代号杆塔字母代号公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型 T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式来源自立式可不表示。
(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。
2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。
注同一条线路，其电压等级的代号可不表示。
钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。
示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。
二、杆段的编号1．杆段的编号方法如下2．杆段铁件的编号来源:输配电设备网说明：(1)拔梢杆编号时，直径用梢径。
(2)杆型的代表符号：B——拔梢杆，D——等径杆。
(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。
(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。
一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型 T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式来源:自立式可不表示。
(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。
2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。
注同一条线路，其电压等级的代号可不表示。
钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。
示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。
二、杆段的编号1．杆段的编号方法如下2．杆段铁件的编号来源:输配电设备网说明：(1)拔梢杆编号时，直径用梢径。
(2)杆型的代表符号：B——拔梢杆，D——等径杆。
(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。
(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。
示例：(1)拔梢杆，梢径19厘米，杆长9米，标准弯矩6.0吨·米，杆段类型“I”，接头类型为钢板圈，则杆段的编号为：B-19-09—6／I-1。
杆塔电杆是架空配电线路中的基本设备之一，按所用材质可分为木杆、水泥杆和金属杆三种。
水泥杆具有使用寿命长、维护工作量小等优点，使用较为广泛。
水泥杆中使用最多的是拔梢杆，锥度一般均为1/75，分为普通钢筋混凝土杆和预应力型钢筋混凝土杆。
电杆按其在线路中的用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆和跨越杆等。
1、直线杆：又称中间杆或过线杆。
用在线路的直线部分，主要承受导线重量和侧面风力，故杆顶结构较简单，一般不装拉线。
2、耐张杆：为限制倒杆或断线的事故范围，需把线路的直线部分划分为若干耐张段，在耐张段的两侧安装耐张杆。
耐张杆除承受导线重量和侧面风力外，还要承受邻档导线拉力差所引起的沿线路方面的拉力。
为平衡此拉力，通常在其前后方各装一根拉线。
耐张杆是在线路终点或转弯的地方，会在很长的直线线路中间用到，让线路不能过紧也不能过松。
耐张杆就是起这样的作用。
3、转角杆：用在线路改变方向的地方。
转角杆的结构随线路转角不同而不同：转角在15度以内时，可仍用原横担承担转角合力；转角在15度~30度时，可用两根横担，在转角合力的反方向装一根拉线；转角在30度~45度时，除用双横担外，两侧导线应用跳线连接，在导线拉力反方向各装一根拉线；转角在45度~90度时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉线。
4、分支杆：设在分支线路连接处，在分支杆上应装拉线，用来平衡分支线拉力。
分支杆结构可分为丁字分支和十字分支两种:丁字分支是在横担下方增设一层双横担，以耐张方式引出分支线；十字分支是在原横担下方设两根互成90度的横担，然后引出分支线。
5、终端杆：设在线路的起点和终点处，承受导线的单方向拉力，为平衡此拉力，需在导线的反方向装拉线。
架空配电线路杆位的确定当配电线路路径确定后，就可以测量确定杆位了。
首先确定首端杆和终端杆的位置，并且打好标桩作为挖坑和立杆的依据；若线路因地形限制或用电需要而有转角时，将转角杆的位置确定下来；这样首端杆、转角杆和终端杆就把线路划分为若干直线段；在直线段内均匀分配档距，就可一一确定直线杆的位置了；若线路较长，在必要时可再划分几个耐线段，耐张段长度一般不大于2km。

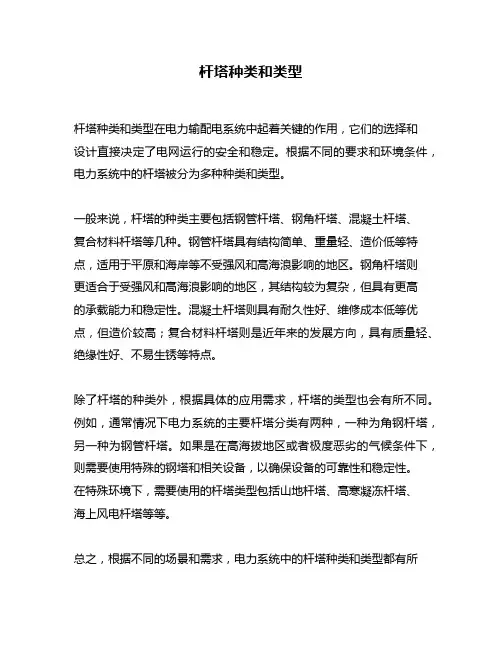

杆塔种类和类型
杆塔种类和类型在电力输配电系统中起着关键的作用，它们的选择和
设计直接决定了电网运行的安全和稳定。
根据不同的要求和环境条件，电力系统中的杆塔被分为多种种类和类型。
一般来说，杆塔的种类主要包括钢管杆塔、钢角杆塔、混凝土杆塔、
复合材料杆塔等几种。
钢管杆塔具有结构简单、重量轻、造价低等特点，适用于平原和海岸等不受强风和高海浪影响的地区。
钢角杆塔则
更适合于受强风和高海浪影响的地区，其结构较为复杂，但具有更高
的承载能力和稳定性。
混凝土杆塔则具有耐久性好、维修成本低等优点，但造价较高；复合材料杆塔则是近年来的发展方向，具有质量轻、绝缘性好、不易生锈等特点。
除了杆塔的种类外，根据具体的应用需求，杆塔的类型也会有所不同。
例如，通常情况下电力系统的主要杆塔分类有两种，一种为角钢杆塔，另一种为钢管杆塔。
如果是在高海拔地区或者极度恶劣的气候条件下，则需要使用特殊的钢塔和相关设备，以确保设备的可靠性和稳定性。
在特殊环境下，需要使用的杆塔类型包括山地杆塔、高寒凝冻杆塔、
海上风电杆塔等等。
总之，根据不同的场景和需求，电力系统中的杆塔种类和类型都有所
不同。
选择适合的杆塔非常关键，它不仅决定了整个电力系统的安全
可靠性，同时也对电力系统的效率和生产效益有着直接的影响。
因此，在电力系统的建设中，应该根据实际应用场景对不同的杆塔种类和类
型进行选择，并确保其合理可靠的设计和安装。

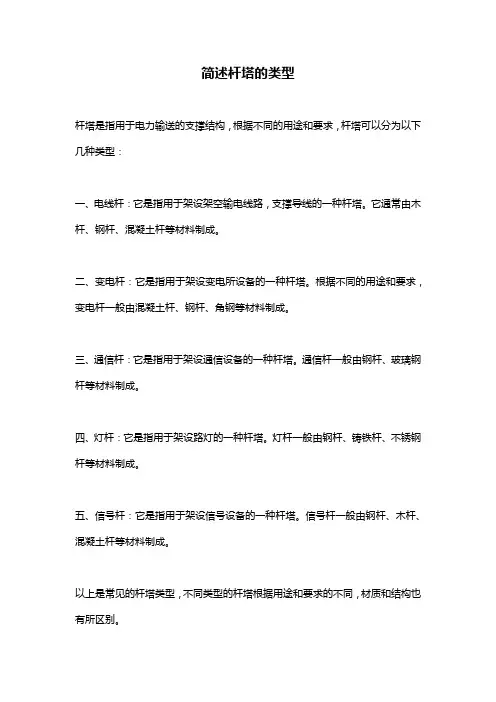

简述杆塔的类型
杆塔是指用于电力输送的支撑结构，根据不同的用途和要求，杆塔可以分为以下几种类型：
一、电线杆：它是指用于架设架空输电线路，支撑导线的一种杆塔。
它通常由木杆、钢杆、混凝土杆等材料制成。
二、变电杆：它是指用于架设变电所设备的一种杆塔。
根据不同的用途和要求，变电杆一般由混凝土杆、钢杆、角钢等材料制成。
三、通信杆：它是指用于架设通信设备的一种杆塔。
通信杆一般由钢杆、玻璃钢杆等材料制成。
四、灯杆：它是指用于架设路灯的一种杆塔。
灯杆一般由钢杆、铸铁杆、不锈钢杆等材料制成。
五、信号杆：它是指用于架设信号设备的一种杆塔。
信号杆一般由钢杆、木杆、混凝土杆等材料制成。
以上是常见的杆塔类型，不同类型的杆塔根据用途和要求的不同，材质和结构也有所区别。
架空输电线路杆塔分类
一、根据塔型分类，可以分为：直线塔、直线转角塔、耐张转角塔，终端塔、换位塔和分歧塔是耐张转角塔的特殊形式。
750千伏干字型耐张转角塔750千伏酒杯型直线塔
750千伏分体式换位塔（实际由一基500千伏同塔双回路换位塔
转角塔和两个辅助小塔构成）
终端塔一般是指位于变电站或者电厂出口的铁塔，终端塔单侧受力，构架侧受力极小。
在某些工程还会存在分歧塔，一般是由同塔双回路变成两个并行的单回路时或两个单回路合成同塔双回路时使用。
交流1000千伏同塔双回路转角塔交流1000千伏同塔双回路直线塔
直流±800千伏转角塔直流±800千伏直线塔
二、按照回路数量，可以分为单回路塔、同塔双回路塔、同塔多回路塔
单回路塔一般是猫头塔、酒杯塔或紧凑型塔。
猫头塔单回路紧凑型塔
同塔双回路紧凑型直线塔同塔双回路紧凑型转角塔
同塔多回路铁塔
三、按照构件类型，可以分为：角钢塔、钢管塔
角钢塔的应用范围最广，钢管塔一般仅用于1000kV同塔双回路或交直流大跨越塔。
四、按照形状，可以分为：猫头塔、酒杯塔、干字型塔、T型塔、官帽塔、鼓型塔等等
以上图片已经例举了猫头塔、酒杯塔、T型塔、干字型塔（交流单回路耐张塔基本都是干字型，直流耐张塔也是），此处就不再插入图片。
五、按照输送的电流分类，可以分为：直流塔、交流塔。

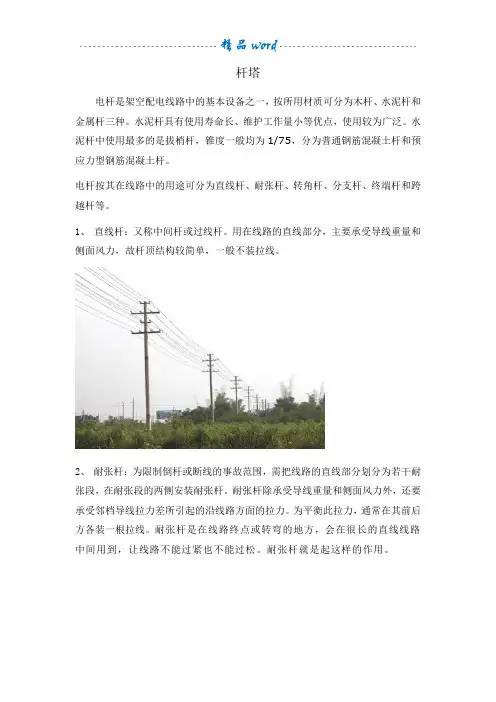

杆塔
电杆是架空配电线路中的基本设备之一，按所用材质可分为木杆、水泥杆和金属杆三种。
水泥杆具有使用寿命长、维护工作量小等优点，使用较为广泛。
水泥杆中使用最多的是拔梢杆，锥度一般均为1/75，分为普通钢筋混凝土杆和预应力型钢筋混凝土杆。
电杆按其在线路中的用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆和跨越杆等。
1、直线杆：又称中间杆或过线杆。
用在线路的直线部分，主要承受导线重量和侧面风力，故杆顶结构较简单，一般不装拉线。
2、耐张杆：为限制倒杆或断线的事故范围，需把线路的直线部分划分为若干耐张段，在耐张段的两侧安装耐张杆。
耐张杆除承受导线重量和侧面风力外，还要承受邻档导线拉力差所引起的沿线路方面的拉力。
为平衡此拉力，通常在其前后方各装一根拉线。
耐张杆是在线路终点或转弯的地方，会在很长的直线线路中间用到，让
线路不能过紧也不能过松。
耐张杆就是起这样的作用。
3、转角杆：用在线路改变方向的地方。
转角杆的结构随线路转角不同而不同：转角在15度以内时，可仍用原横担承担转角合力；转角在15度~30度时，可用两根横担，在转角合力的反方向装一根拉线；转角在30度~45度时，除用双横担外，两侧导线应用跳线连接，在导线拉力反方向各装一根拉线；转角在45度
~90度时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉线。
4、分支杆：设在分支线路连接处，在分支杆上应装拉线，用来平衡分支线拉力。
分支杆结构可分为丁字分支和十字分支两种:丁字分支是在横担下方增设一层双横担，以耐张方式引出分支线；十字分支是在原横担下方设两根互成90度的横担，然后引出分支线。
5、终端杆：设在线路的起点和终点处，承受导线的单方向拉力，为平衡此拉力，需在导线的反方向装拉线。
架空配电线路杆位的确定
当配电线路路径确定后，就可以测量确定杆位了。
首先确定首端杆和终端杆的位置，并且打好标桩作为挖坑和立杆的依据；若线路因地形限制或用电需要而有转角时，将转角杆的位置确定下来；这样首端杆、转角杆和终端杆就把线路划分为若干直线段；在直线段内均匀分配档距，就可一一确定直线杆的位置了；若线路较长，在必要时可再划分几个耐线段，耐张段长度一般不大于2km。
架空线路的档位需根据配电线路电压等级、导线的对地距离及地形等情况确定。
档距越大，电杆数越少，但为保证导线对地的安全距离，电杆就得加高。
因此高压配电线路档距一般为：在集镇和村庄为40~50m，在田间为60~100m；低压配电线路使用铝铰线时，在集镇和村庄档距一般为40~50m，在田间为50~70m；低压配电线路使用绝缘导线时的档距一般为30~40m，最大不超过50m。
对于高低压同杆架设的配电线路，其档距应满足低压线路的技术要求。
杆位确定还需注意以下几个问题：
① 档距尽量一致，只有在地形条件限制时才可适当前后挪移杆位；
② 在任何情况下导线的任一点对地应保证有足够的安全距离；
③ 遇到跨越时，若线路从被跨越物上方通过，电杆应尽量靠近被跨越物（但应在倒杆范围以外），若线路从被跨越物下方通过，交叉点应尽量放在档距之间；跨越铁路、公路、通航河流等时，跨越杆应是耐张杆或打拉线的加强直线杆。
弧垂
在档距内，导线的悬挂点与导线最低点之间的垂直距离，叫导线的弧垂，也称驰度。
导线孤垂和档距、导线重量、架线松紧、热胀冷缩、风速、冰雪等条件均有关系。
在导线截面一定的条件下，档距越大，弧垂越大，导线所受到的拉力越大，所以对导线孤垂必须有一定的限制，以防拉断导线或造成倒杆事故。
另外，弧垂还需考虑到安全距离。
对各种导线在不同档距、不同温度下的导线孤垂已制成表格、曲线，在配电线路设计时可参照有关规程、规定或手册中的有关表格、曲线。
同一档距内的导线孤垂必须相同，否则，导线被风吹动时易发生碰线而造成相间短路。
电杆埋深
电杆的埋设深度，应根据电杆的材料、高度、土壤情况而定，但不应小于杆长的1/6，使电杆在正常情况应能承受风、冰等荷载而稳定不致倒杆。
为使电杆在运行中有足够的抗倾覆裕度，对电杆的稳定安全系数有如下规定：直线杆不应小于1.5 ；耐张杆不应小于1.8，转角、终端杆不应小于2.0。
电杆埋深一般值见表。
电杆埋深
电杆埋深一般可以用如下公式计算
电杆的埋深=L/10+0.7
电杆安装前应进行外观检查，且应符合下列规定：
1、表面光洁平整，壁厚均匀，无露筋、跑浆等现象。
2、放置地平面检查时，应无纵向裂缝，横向裂缝的宽度不应超过0.1mm。
3、杆身弯曲不应超过杆长的1/1000。
线路杆塔可按结构材料、使用功能和结构型式分类。
①按结构材料可分为木结构、钢结构、铝合金结构和钢筋混凝土结构杆塔几种。
木结构杆塔因强度低、寿命短、维护不便，并且受木材资源限制，在中国已经被淘汰。
钢结构有桁架与钢管之分。
格子形桁架杆塔应用最多，是超高压以上线路的主要结构。
铝合金结构杆塔因造价过高，只用于运输特别困难的山区。
钢筋混凝土电杆均采用离心机浇注,蒸汽养护。
它的生产周期短,使用寿命长，维护简单，又能节约大量钢材。
采用部分预应力技术的混凝土电杆还能防止电杆裂纹，质量可靠。
中国使用最多，占世界首位。
②按结构形式可分为自立塔和拉线塔两类。
自立塔是靠自身的基础来稳固的杆塔。
拉线塔是在塔头或塔身上安装对称拉线以稳固支撑杆塔，杆塔本身只承担垂直压力。
这种杆塔节约钢材近40％，但是拉线分布多占地，对农林业的机耕不利，使用范围受到限制。
由于拉线塔机械性能良好，能抗风暴袭击和线路断线的冲击，结构稳定，因而电压越高的线路应用拉线塔越多。
加拿大魁北克在735千伏线路上又新创出一种悬链塔,经济效益很好。
各国在研究1000千伏以上线路时，多以这种塔型为主要对象。
③按使用功能可分为承力塔、直线塔、换位塔和大跨越高塔。
按同一杆塔所架设的输电线路的回路数，还可分为单回、双回和多回路杆塔。
承力塔是输电线路上最重要的结构环节。
它分段设立，将导线的耐张绝缘子串锚挂在塔上，承担两侧导线、地线的挂线张力和事故时的不平衡拉力。
这种杆塔便于分段施工，可制约运行中发生事故的范围。
承力塔又可分为耐张塔、转角塔和终端塔。
直线塔是线路上用得最多的结构。
它只承担导线、地线的悬挂作用以及气象荷载。
直线塔的技术设计数据是决定全线路杆塔经济指标的关键。
换位塔是实现导线换位，以使输电线路参数平衡的杆塔。
中国以60～80公里为一个整循环换位段(有的国家有200公里不换位的线路)。
大跨越高塔（见图）指跨越通航的江河的大跨度高塔。
这样可以避免在江河中安装铁塔所带来的一系列不便（如设计复杂、基础施工费用大、工期长等），通常设计双回路跨越线路。
世界上220千伏、档距在1000米以上的大跨越约90处，中国有10处。
中国在跨越塔中最先采用钢筋混凝土烟囱式塔型（武汉跨长江和汉江的跨越塔），耗钢指标低，运行维修方便。
以后又采用钢管塔（南京跨长江,高193.5米）、拉线钢结构塔（黄埔跨珠江，高190米）。
线路杆塔
我国规定的标准“高压输电线路电压等级”为：35kv；110kv；220kv；500kv；怎样直观的区分高压输电线路电压等级,应从三个方面区分：
1、绝缘子串长度：电压等级越高，绝缘子串越长；
2、相邻两相之间的间距：电压等级越高，间距越大；
3、杆塔高度：电压等级越高，杆塔越高；一般来说（也有个别现象）：
35kv；串长：0.7 m；间距：3.0 m；高度：18 m；
110kv；串长：1.5 m；间距：4.5 m；高度：21 m；
220kv；串长：2.5 m；间距：6.5 m；高度：24 m；
500kv；串长：5.0 m；间距：14.0 m；高度：34 m；
一、杆塔型号
在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．
1．各种代号的意义
(1)表示杆塔用途分类的代号
Z——直线杆塔ZJ——直线转角杆塔N——耐张杆塔
J——转角杆塔D——终端杆塔F——分支杆塔
K——跨越杆塔H——换位杆塔
(2)表示杆塔外形或导线、避雷线布置型式的代号
S——上字型C——叉骨型M——猫头型Yu——鱼叉型V——V字型J——三角型G——干字型Y——羊角型Q——桥型B——酒杯型Me——门型Gu——鼓型Sz——正伞型SD——倒伞型T——田字型
W——王字型A——A字型
(3)表示杆塔的塔材和结构(即种类)的代号
G——钢筋混凝土杆
T——自立式铁塔
X——拉线式铁塔(不带X者为无拉线)
.
(4)表示杆塔组立方式的代号
L——拉线式
自立式可不表示。
(5)表示分级的代号
同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．
(6)表示高度的代号
杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。
