电杆杆塔分类规格型号和适用范围

1、规格型号：（10米杆以下，含10米杆）7mφ150/φ243（6φS4.8），8mφ150/φ256（7φS4.8），9mφ150/φ270（9φS4.8），10mφ150/φ283（10φS4.8），10mφ190/φ323（14φS4.8）2、技术参数：①、我厂生产的电杆产品抗裂性能好，刚度好，主要分环形钢筋混凝土电杆，环形预应力电杆两大类。

梢径φ150～φ550不等、单段长度7～12m，并可以组成12m以上不同高度的组合杆。

承载力弯矩为13.88～830kN*m。

适用于10～220kV电压等级架空输配电线路。

我厂混凝土电杆设计寿命保证不低于30年。

②、28天混凝土抗压强度达到C50。

或者按设计的要求。

③、环形预应力电杆主筋均采用螺旋肋高强钢丝，其性能符合GB/T 5223-2002《预应力混凝土用钢丝》标准。

④、我厂加工的电杆将保证符合《环形混凝土电杆》（GB/T4623－2006）的标准要求。

3、本产品所需的国标及符合的国标：GB 175-2007通用硅酸盐水泥，GB/T 1499.1-2008钢筋混凝土用钢第1部分：热轧光圆钢筋，GB/T 14684建筑用砂，GB/T 14685建筑用卵石、碎石，GB/T 5223-2002预应力混凝土用钢丝（ISO 6934-2：1991-NEQ），JGJ 63混凝土用水标准，GB/T 700-2006碳素结构钢，GB/T 4623-2006环形混凝土电杆，GBJ 107混凝土强度检验评定标准，DL/T 5220-200510kV及以下架空配电线路设计技术规程，DL/T 5154-2002架空送电线路杆塔结构设计技术规定。

4、产品描述我厂电杆产品包括220kV及以下电压等级的各种大拔梢杆、等径杆、预应力杆、法兰杆等杆型，多应用于广西及国家重点工程，尤其以极强的抗台风能力广泛应用于沿海各地。

1987年，“广力”牌电杆被评为“广西优质产品”，并在此后多次获此殊荣。

电力线路杆塔按用途分为哪几类第一篇：电力线路杆塔按用途分为哪几类杆塔按用途分为以下7种：（1）直线杆塔：用于支持导线，绝缘子，金属重量，承受侧面风压。

直线杆塔的数量约占全部杆数量的80%以上，通常用符号“Z”表示。

（2）跨越杆塔：用于特殊设施或与公路，铁路，河流，电力，弱电线路相互交叉跨越，并保证交叉跨越距离符合设计规程的要求。

用符号“K”表示跨越杆塔。

（3）耐张杆塔：用于承受导线水平张力，以便施工与检修，并在断线，倒杆的情况下限制事故范围。

用符号“N”表示耐张杆塔。

（4）转角杆塔：用于线路转角地点，分直线转角和耐张转角2种。

用符号“J”表示转角杆塔。

（5）T接杆塔：用于线路分支点，用符号“T”表示。

（6）终端杆塔：用于线路起点或受电端的线路终点，它的一侧要承受线路侧耐张段的导线拉力。

用符号“D”表示终端杆塔。

（7）换位杆塔：中性点直接接地的电力网中，当长度超过100km时，为了使各相电感，电容相等，减少对邻近平行通讯线路的干扰，以平衡不对称电流，而设置的换位杆塔。

换位杆干塔用符号“H”表示。

另外也可以按照杆塔按用途分为直线杆塔和承力杆塔两大类。

直线杆塔有：普通直线杆塔，用于导线、地线的正常支撑。

直线换位杆塔，用于导线换位。

直线跨越杆塔，用于跨越河流、道路、电力线路等设施。

直线转角杆塔，它与普通直线杆塔相近似，但可用于线路小转角处。

承力杆塔有：耐张杆塔，用于线路分段控制，一般不超过5°。

转角杆塔，改变线路前进方向。

终端杆塔，用于线路起止点，主要承受一侧张力。

换位杆塔，用于导线换位。

跨越杆塔，用于跨越河流、道路、电力线路等设施。

分岐杆塔，用于线路分支线处。

跳线安装有什么要求？（1）跳线长度的确定。

跳线弧垂由设计图纸提供，有时设计还根据耐张绝缘子串理论长度、横担宽度等计算出跳线长度，但为了更准确起见，宜用现场试比法确定跳线长度，跳线弧垂允许误差为0.1m。

（2）安装跳线绝缘子串。

宜在安装跳线前挂好跳线绝缘子串，耐张换位塔或干字型耐张转角塔带双串跳线绝缘子串时，应同时吊装，如跳线绝缘子串装有重锤，应一同吊装。

精心整理
输电线路杆塔型号编制规则
一、铁塔：
根据《输电线路铁塔型号编制规则》规定，铁塔产品型号由以下几部分组成：
1.
……2.
Z
J
K
3.
S
Yu
G
B
Sz
W
4.
5.
~90°转
6.呼称高度
呼称高度用数字表示最低一个横担到地面的高度。

《输电线路铁塔型号编制规则》还规定，在一般正式公文、技术文件中书写型号时必须用全称，工厂生产上的方便，可以用缩写的简称。

二、钢筋混凝土电杆
1.直线单柱电杆及A型直线电杆
2. 门型直线电杆
3. 4. N 5. S
6. B Bb
7. 30
8. 分级
（1） （2）
例如：60NA3018—30°—1电杆表示60KV ，A 型耐张电杆，300mm 等径，全高18m ，0°~30°范围转角，适用于LGJ —70、LGJ —95型导线。

附表
电压等级 杆型形状 顶径
横担型式 弯矩 全高
□□□□□□。

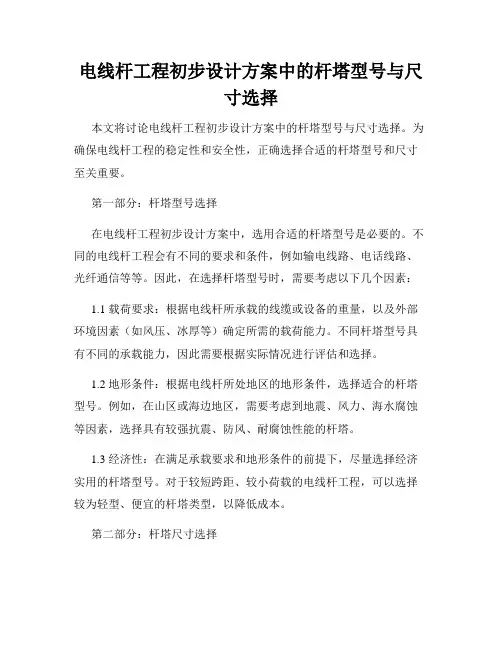

电线杆工程初步设计方案中的杆塔型号与尺寸选择本文将讨论电线杆工程初步设计方案中的杆塔型号与尺寸选择。

为确保电线杆工程的稳定性和安全性，正确选择合适的杆塔型号和尺寸至关重要。

第一部分：杆塔型号选择在电线杆工程初步设计方案中，选用合适的杆塔型号是必要的。

不同的电线杆工程会有不同的要求和条件，例如输电线路、电话线路、光纤通信等等。

因此，在选择杆塔型号时，需要考虑以下几个因素：1.1 载荷要求：根据电线杆所承载的线缆或设备的重量，以及外部环境因素（如风压、冰厚等）确定所需的载荷能力。

不同杆塔型号具有不同的承载能力，因此需要根据实际情况进行评估和选择。

1.2 地形条件：根据电线杆所处地区的地形条件，选择适合的杆塔型号。

例如，在山区或海边地区，需要考虑到地震、风力、海水腐蚀等因素，选择具有较强抗震、防风、耐腐蚀性能的杆塔。

1.3 经济性：在满足承载要求和地形条件的前提下，尽量选择经济实用的杆塔型号。

对于较短跨距、较小荷载的电线杆工程，可以选择较为轻型、便宜的杆塔类型，以降低成本。

第二部分：杆塔尺寸选择除了杆塔型号的选择外，正确的杆塔尺寸也是电线杆工程初步设计方案中的重要一环。

合适的杆塔尺寸可以确保电线杆工程的稳定性和安全性。

2.1 跨距：根据电线杆所跨越的距离来确定杆塔的尺寸。

一般来说，跨越较长距离的电线杆需要使用较高、较大型的杆塔，以提供足够的承载能力和稳定性。

2.2 杆高：根据电线杆所要达到的高度确定杆塔的尺寸。

电线杆的高度一般受到城市规划、施工条件、设备要求等多种因素的限制。

在选择杆高时需要综合考虑，以满足实际需求。

2.3 杆塔材料：根据电线杆所处环境和使用要求，选择合适的杆塔材料。

常见的杆塔材料有钢材、混凝土、木材等。

根据实际情况，选择材料具有良好的耐久性和抗腐蚀性能。

总结：在电线杆工程初步设计方案中，正确选择合适的杆塔型号和尺寸是确保工程稳定性和安全性的关键。

选择杆塔型号时需要考虑载荷要求、地形条件和经济性等因素，而选择杆塔尺寸则需要考虑跨距、杆高和杆塔材料等因素。

第二卷第一册１０ｋＶ及以下配电线路电杆杆身部分说明（FJXL07-02-01）一．10kV转角钢管杆：1.设计说明：杆型分类依据：(1)．导线配置分类：单回120mm2（包含及以下截面的绝缘导线、铝绞线和钢芯铝绞线）无低压、单回120mm2加150mm2（包含及以下截面的绝缘导线、铝绞线和钢芯铝绞线）低压；单回240mm2无低压、单回240mm2加150mm2低压；双回240mm2无低压、双回240mm2加150mm2低压的导线进行分类。

(2)．电杆配置分类：本典设采用钢管杆型式，杆高分10m和13m两种，10m杆高仅用于单回路（无同杆架设低压线），13m杆高可用于单回路和双回路（可同杆架设低压线）。

计算依据及方法：(1)．各气象区参数、导线参数、水平档距L h≤60m垂直档距Lv≤80m。

(2)．单回路按三角排列、双回路按双三角排列进行计算。

(3)．同杆架设的380/220V导线按水平排列，距高压横担1.5m。

(4)．钢管杆和基础采用法兰连接。

(5)．附加弯矩取15%。

未考虑横担构件、爬梯、绝缘子及金具产生的风荷载。

(6)．根据DL/T 5130-2001《架空送电线路钢管杆设计技术规定》，在荷载长期效应组合作用下，钢管杆杆顶的最大饶度不超过杆身的15‰。

杆型设置：(1)．杆型种类：本典设钢管杆采用８种，其参数见表2-3-1。

表2-1-110kV转角钢管杆杆型及主要参数表(2)．杆型代号说明：G表示钢管杆，“－”之前数字表示钢杆梢径，“－”之后数字表示钢杆总长。

(3)．电杆椎度：受力较小的梢径310mm及以下的椎度设置为1:50，受力较大的梢径350mm及以上的椎度设置为1:40。

2.使用说明：(1)．见总说明第六条“典型设计图查用方法”。

(2)．对于高低压同杆架设时，高低压导线截面不应大于典设分类表中高低压导线的组合截面。

(3)．终端型电杆可按线路转角60°情况从杆型分类表中选取。

你真的了解输电线路的主要组成部件吗？电力杆塔是电力电杆和电力铁塔的总称。

电力杆塔的用途是支持导线和避雷线，以使导线之间、导线与避、导线与地面及交叉跨越物之间保持一定的安全距离。

电力杆塔现场水泥杆，如图所示：一、电力杆塔按材料分类一般可以按原材料分为水泥杆和铁塔两种。

1、水泥杆(钢筋混凝土杆)电杆是由环形断面的钢筋混凝土杆段组成，其特点是结构简单、加工方便，使用的砂、石、水泥等材料便于供应，并且价格便宜。

混凝土有一定的耐腐蚀性，故电杆寿命较长，维护量少。

与铁塔相比，钢材消耗少，线路造价低，但重量大，运输比较困难。

水泥杆有非预应力钢筋混凝土杆和浇制前对钢筋预加一定张力拉伸的预应力钢筋混凝土杆两种。

目前，输电线路使用较多的是非预应力杆。

2、铁塔铁塔是用型钢组装成的立体桁架，可根据工程需要做成各种高度和不同形式的铁塔。

铁塔有钢管塔和型钢塔。

铁塔机械强度大，使用年限长，维修工作量少，但耗钢材量大、价格较贵。

在变电所进出线和通道狭窄地段35～110kV可采用双回路窄基铁塔。

二、电力杆塔按用途分类按用途分为直线杆、耐张杆、转角杆、终端杆和特种杆五种。

特种杆又包括：跨越通航河流、铁路等的跨越杆，长距离输电线路的换位杆、分支杆。

1、直线杆直线杆又叫中间杆。

它分布在耐张电力杆塔中间，数量最多，在平坦地区，数量上占绝大部分。

正常情况下，直线杆只承受垂直荷重(导线、地线、绝缘子串和覆冰重量)和水平的风压。

因此，直线杆一般比较轻便，机械强度较低。

2、耐张杆耐张杆也叫承力杆。

为了防止线路断线时整条线路的直线电力杆塔顺线路方向倾倒，必须在一定距离的直线段两端设置能够承受断线时顺线路方向的导、地线拉力的电力杆塔，把断线影响限制在一定范围以内。

两个耐张电力杆塔之间的距离叫耐张段。

3、转角杆线路转角处的电力杆塔叫转角杆。

正常情况下转角杆除承受导、地线的垂直荷重和内角平分线方向风力水平荷重外，还要承受内角平分线方向导、地线全部拉力的合力。

代号 D F K H
第三十三页，共51页。
用途 终端塔 分支塔 跨越塔 换位塔
五、铁塔 （一）铁塔的型号
第三十四页，共51页。
五、铁塔
（一）铁塔的型号 表示铁塔组立形式代号：
L表示拉线式；自立式可不表示。 线路电压代号：110、220······表示110 kV、220kV·······。 示例：
• 导线换位的原因：导线的各种排列方式（包括等边三 角形），均不能保证三相导线的线间距离或导线对地 距离相等，因此，三相导线的电感、电容及三相阻抗 均不相等，这会造成三相电流的不平衡，这种不平衡， 对发电机、电动机和电力系统的运行以及输电线路附 近的弱电线路均会带来一系列的不良影响。为了避免 这些影响，各相线应在空间轮流地改换位置，以平衡 三相阻抗。
110NB-----110kV酒杯型耐张塔；
110ZML-----110kV拉线式猫头型直线塔；
第三十五页，共51页。
第三十六页，共51页。
五、铁塔 （二）铁塔的塔型
（a） （b）
（c）
（d）
（e）
（f）
(g)
（a）上字型；（b）三角型；（c）猫头型；（d）酒杯；（e）
鼓型；（f）干字型；（g）大跨越型 第三十七页，共51页。
大使用张力、最大使用应力、设计水平档距、设计垂直档距、代表 档距、最大使用档距、呼称高度、气象条件、杆塔总质量等 。
呼称高度是指杆塔从地面到最低层横担绝缘子悬挂点的高度。 主要由绝缘子串长、最高气温下导线弧垂、规程对地距离的要求
决定 。 H=λ+ f + h +Δh
式中 λ――绝缘子串长，m； f――导线设计最大弧垂，m； h――规程规定对地距离的最小允许距离，m； Δh――考虑各种因素预留的裕度，m；

电线杆工程初步设计方案中的杆塔类型与结构选择电线杆工程是指为了供电、通信、监控等目的而建造的支撑线缆或导线的设施。

而在电线杆的设计中，杆塔类型与结构的选择是至关重要的一环。

本文将就电线杆工程初步设计方案中的杆塔类型与结构选择进行探讨。

一、杆塔类型选择在电线杆工程中，常见的杆塔类型有单回线杆塔、双回线杆塔、悬垂杆塔和耐张杆塔等。

不同的杆塔类型适用于不同的场景和需求。

1. 单回线杆塔单回线杆塔适用于只有一根导线的供电线路。

它的特点是结构简单、投资成本低、安装便捷。

单回线杆塔往往用于电力分配网或农村低压供电线路中。

2. 双回线杆塔双回线杆塔适用于有两根平行导线的供电线路。

相比于单回线杆塔，双回线杆塔可以提供更大的输电能力。

它的结构相对复杂，需要考虑两根导线之间的间距和安全距离等因素。

3. 悬垂杆塔悬垂杆塔适用于短距离或中距离的输电线路。

它的特点是结构简单、单杆较短、造价较低。

悬垂杆塔往往用于城市供电线路或农村高压供电线路中。

4. 耐张杆塔耐张杆塔适用于长距离的输电线路。

它的特点是杆塔之间采用拉线或钢绞线进行张力支撑，可以抵抗风压、导线重力等外力。

耐张杆塔往往用于高压大型供电线路或跨越大面积地形的输电线路中。

二、杆塔结构选择除了杆塔类型外，杆塔结构的选择也是电线杆工程设计中的重要环节。

不同的杆塔结构有不同的特点和适用范围。

1. 钢管杆塔钢管杆塔是一种常见的杆塔结构，其由钢管、节点和螺栓等组成。

相比于其他杆塔结构，钢管杆塔具有强度高、稳定性好的特点，适用于多种环境条件下。

2. 钢管混凝土组合杆塔钢管混凝土组合杆塔结合了钢管和混凝土的优点，具有较好的承载能力和抗震能力。

它适用于地震频发区域或对杆塔稳定性要求较高的场所。

3. 钢框架杆塔钢框架杆塔是由钢杆和钢构件组成的结构，其特点是结构简单、承载能力较强。

钢框架杆塔适用于山区或湿地等复杂地形的输电线路。

4. 混凝土杆塔混凝土杆塔是常见的杆塔结构之一，其具有耐久性好、造价低等特点。

10kV及以下配电线路电杆杆⾝部分说明第⼆卷第⼀册１０ｋＶ及以下配电线路电杆杆⾝部分说明（FJXL07-02-01）⼀．10kV转⾓钢管杆：1.设计说明：杆型分类依据：(1)．导线配置分类：单回120mm2（包含及以下截⾯的绝缘导线、铝绞线和钢芯铝绞线）⽆低压、单回120mm2加150mm2（包含及以下截⾯的绝缘导线、铝绞线和钢芯铝绞线）低压；单回240mm2⽆低压、单回240mm2加150mm2低压；双回240mm2⽆低压、双回240mm2加150mm2低压的导线进⾏分类。

(2)．电杆配置分类：本典设采⽤钢管杆型式，杆⾼分10m和13m两种，10m杆⾼仅⽤于单回路（⽆同杆架设低压线），13m杆⾼可⽤于单回路和双回路（可同杆架设低压线）。

计算依据及⽅法：(1)．各⽓象区参数、导线参数、⽔平档距L h≤60m垂直档距Lv≤80m。

(2)．单回路按三⾓排列、双回路按双三⾓排列进⾏计算。

(3)．同杆架设的380/220V导线按⽔平排列，距⾼压横担1.5m。

(4)．钢管杆和基础采⽤法兰连接。

(5)．附加弯矩取15%。

未考虑横担构件、爬梯、绝缘⼦及⾦具产⽣的风荷载。

(6)．根据DL/T 5130-2001《架空送电线路钢管杆设计技术规定》，在荷载长期效应组合作⽤下，钢管杆杆顶的最⼤饶度不超过杆⾝的15‰。

杆型设置：(1)．杆型种类：本典设钢管杆采⽤８种，其参数见表2-3-1。

表2-1-110kV转⾓钢管杆杆型及主要参数表(2)．杆型代号说明：G表⽰钢管杆，“－”之前数字表⽰钢杆梢径，“－”之后数字表⽰钢杆总长。

(3)．电杆椎度：受⼒较⼩的梢径310mm及以下的椎度设置为1:50，受⼒较⼤的梢径350mm及以上的椎度设置为1:40。

2.使⽤说明：(1)．见总说明第六条“典型设计图查⽤⽅法”。

(2)．对于⾼低压同杆架设时，⾼低压导线截⾯不应⼤于典设分类表中⾼低压导线的组合截⾯。

(3)．终端型电杆可按线路转⾓60°情况从杆型分类表中选取。

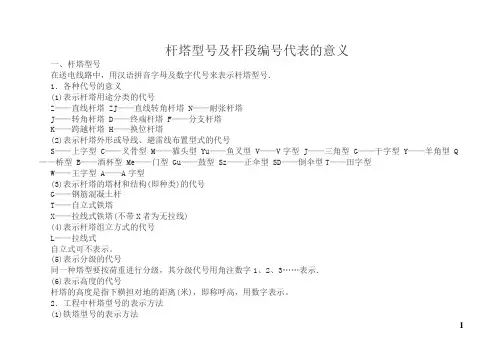

杆塔型号及杆段编号代表的意义一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型 J——三角型 G——干字型 Y——羊角型 Q ——桥型 B——酒杯型 Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式自立式可不表示。

(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。

2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，线路电压代号（千伏）用途代号型式代号种类代号高度（米）分级示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。

注同一条线路，其电压等级的代号可不表示。

钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。

示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。

二、杆段的编号1．杆段的编号方法如下杆型直径长度标准弯距／杆段类型接头类型2．杆段铁件的编号直径类型说明：(1)拔梢杆编号时，直径用梢径。

(2)杆型的代表符号：B——拔梢杆，D——等径杆。

(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。

(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。

1、规格型号：（10米杆以下，含10米杆）7mφ150/φ243（6φS4.8），8mφ150/φ256（7φS4.8），9mφ150/φ270（9φS4.8），10mφ150/φ283（10φS4.8），10mφ190/φ323（14φS4.8）2、技术参数：①、我厂生产的电杆产品抗裂性能好，刚度好，主要分环形钢筋混凝土电杆，环形预应力电杆两大类。

梢径φ150～φ550不等、单段长度7～12m，并可以组成12m以上不同高度的组合杆。

承载力弯矩为13.88～830kN*m。

适用于10～220kV电压等级架空输配电线路。

我厂混凝土电杆设计寿命保证不低于30年。

②、28天混凝土抗压强度达到C50。

或者按设计的要求。

③、环形预应力电杆主筋均采用螺旋肋高强钢丝，其性能符合GB/T 5223-2002《预应力混凝土用钢丝》标准。

④、我厂加工的电杆将保证符合《环形混凝土电杆》（GB/T4623－2006）的标准要求。

3、本产品所需的国标及符合的国标：GB 175-2007通用硅酸盐水泥，GB/T 1499.1-2008钢筋混凝土用钢第1部分：热轧光圆钢筋，GB/T 14684建筑用砂，GB/T 14685建筑用卵石、碎石，GB/T 5223-2002预应力混凝土用钢丝（ISO 6934-2：1991-NEQ），JGJ 63混凝土用水标准，GB/T 700-2006碳素结构钢，GB/T 4623-2006环形混凝土电杆，GBJ 107混凝土强度检验评定标准，DL/T 5220-200510kV及以下架空配电线路设计技术规程，DL/T 5154-2002架空送电线路杆塔结构设计技术规定。

4、产品描述我厂电杆产品包括220kV及以下电压等级的各种大拔梢杆、等径杆、预应力杆、法兰杆等杆型，多应用于广西及国家重点工程，尤其以极强的抗台风能力广泛应用于沿海各地。

1987年，“广力”牌电杆被评为“广西优质产品”，并在此后多次获此殊荣。

杆塔有哪些分类？有什么作用？杆塔是电的桥梁，它支持着导线、绝缘子和横担，把发电厂发出的电输送到用电处。

1.杆塔按所用材质的不同可分为木杆、水泥杆、金属杆三种。

1.1木杆。

木杆重量轻，便于运输与施工，绝缘性能好，可是机械强度低，利用年限较短，日常的维修工作量比较大，我国由于木材资源不足，一般不做推行利用，目前仅用于低压配电线路。

规格上有：（以防腐油杆为例）6米（￠12）7米（￠12）8米（￠14）9米（￠18-20）10米（￠18-20）12米（￠18-20）1.2水泥杆（钢筋混凝土杆）。

目前在我国城乡35KV及以下的架空线路被普遍利用。

水泥钢具有利用寿命长、美观、保护工作量小等长处。

采用分段带拉线水泥杆后，大体可知足各类跨越杆高度的要求。

其缺点是比较笨重，给运输、施工带来不便，山区尤其突出。

在水泥杆中利用最多的是锥型环形水泥杆，也叫拔梢杆。

拔梢杆分普通型和预应力两种。

预应力杆由于利用钢筋截面小，杆身壁厚能够薄些，能够节约钢材，还减轻了杆的重量，造价也相应的降低，因些城乡和工矿企业事业单位中取得普遍应用。

电杆的截面形式有方形、八角形、工字形、环形或其他一些异型截面。

最常采用的是环形截面和方形截面。

电杆长度一般为4.5～15米。

环形电杆有锥形杆和等径杆两种，锥形杆的梢径一般为100～230毫米，锥度为1:75；等径杆的直径为300～550毫米；二者壁厚均为30～60毫米。

80年代，中国进展离心法环形预应力混凝土电杆。

其制造工艺主如果将钢丝骨架在钢模内纵向张拉，然后使混凝土在离心力作用下将多余水分挤出，从而大大提高混凝土的密实性和强度。

为了使混凝土能较快地达到设计强度的70%以上，可进行蒸汽养护，以缩短脱模周期。

利用预应力混凝土电杆比用普通钢筋混凝土电杆节约钢材，而且还能提高抗裂性和利用寿命。

按照送电线路的不同，能够分成下面三种1.2.1低压水泥杆，绝大部份用机械化成批生产的拔梢水泥杆，梢径一般是150mm，拔梢度是七十五分之一，杆高8到10米。

电杆电杆是架空配电线路中的基本设备之一，按所用材质可分为木杆、水泥杆和金属杆三种。

水泥杆具有使用寿命长、维护工作量小等优点，使用较为广泛。

水泥杆中使用最多的是拔梢杆，锥度一般均为1/75，分为普通钢筋混凝土杆和预应力型钢筋混凝土杆。

电杆按其在线路中的用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆和跨越杆等。

1.直线杆：又称中间杆或过线杆。

用在线路的直线部分，主要承受导线重量和侧面风力，故杆顶结构较简单，一般不装拉线。

2.耐张杆：为限制倒杆或断线的事故范围，需把线路的直线部分划分为若干耐张段，在耐张段的两侧安装耐张杆。

耐张杆除承受导线重量和侧面风力外，还要承受邻档导线拉力差所引起的沿线路方面的拉力。

为平衡此拉力，通常在其前后方各装一根拉线。

耐张杆是在线路终点或转弯的地方，会在很长的直线线路中间用到，让线路不能过紧也不能过松。

耐张杆就是起这样的作用。

3.转角杆：用在线路改变方向的地方。

转角杆的结构随线路转角不同而不同：转角在15度以内时，可仍用原横担承担转角合力；转角在15度~30度时，可用两根横担，在转角合力的反方向装一根拉线；转角在30度~45度时，除用双横担外，两侧导线应用跳线连接，在导线拉力反方向各装一根拉线；转角在45度~90度时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉线。

4.分支杆：设在分支线路连接处，在分支杆上应装拉线，用来平衡分支线拉力。

分支杆结构可分为丁字分支和十字分支两种:丁字分支是在横担下方增设一层双横担，以耐张方式引出分支线；十字分支是在原横担下方设两根互成90度的横担，然后引出分支线。

水泥电杆型号规格表Φ150X7000X40根1／75370适用于通讯照明线路。

Φ150X8000X40根1／75440Φ150X9000X40根1／75510Φ150X10000X40根1／75590适用于400伏及以下线路。

Φ190X10000X40根1／75880适用于10千伏及以下线路。

杆塔(Supporting structure of transmission line；pole & tower)，支承架空输电线路导线和架空地线并使它们之间以及与大地之间保持一定距离的杆形或塔形构筑物。

世界各国线路杆塔采用钢结构、木结构和钢筋混凝土结构。

通常对木和钢筋混凝土的杆形结构称为杆，塔形的钢结构和钢筋混凝土烟囱形结构称为塔。

不带拉线的杆塔称为自立式杆塔，带拉线的杆塔称为拉线杆塔。

中国缺少木材资源，不用木杆，而在应用离心原理制作的钢筋混凝土杆以及钢筋混凝土烟囱形跨越塔方面有较为突出的成就。

输电线路杆塔有两种分类方法，一是按其不同的用途和功能划分为不同的类别，另一种是按其不同的外观形状划分为不同的型式。

一、杆塔类别按其在输电线路中的用途和功能可分为直线、耐张、转角、终端、换位、跨越六种类别的杆塔。

（1）直线杆塔。

支承导线、架空地线的重力以及作用于它们上面的风力，而在施工和正常运行时不承受线条张力的杆塔。

导线和架空地线在直线杆塔处不开断，且被定位于导线和架空地线呈直线的线段中。

直线杆塔的作用仅是线路中悬挂导线和架空地线的支承结构。

（2）耐张杆塔。

除支承导线和架空地线的重力和风力外，还承受这些线条张力的杆塔。

导线和架空地线在耐张杆塔处开断，且被定位于导线和架空地线呈直线的线段中，用来减小线路沿纵向的连续档的长度，以便于线路施工和维修，并控制线路沿纵向杆塔可能发生串倒的范围。

（3）转角杆塔。

支承导线和架空地线的张力，使线路改变走向形成转角的杆塔。

导线和架空地线开断直接张拉于杆塔上时称为耐张转角杆塔，导线和架空地线不开断的称为悬垂转角杆塔。

（4）终端杆塔。

线路起始或终止的杆塔。

终端杆塔定位于变电厂或变电所的配电装置门型构架前，线路一侧的导线和架空地线直接张拉于终端杆塔上，而另一侧以很小的张力与门型构架相连。

（5）换位杆塔。

用来改变线路中三相导线排列位置的杆塔。

导线在换位杆塔上不开断时称为直线换位杆塔，反之称为耐张或转角换位杆塔。

电杆是架空配电线路中的基本设备之一，按所用材质可分为木杆、水泥杆和金属杆三种。

水泥杆具有使用寿命长、维护工作量小等优点，使用较为广泛。

水泥杆中使用最多的是拔梢杆，锥度一般均为1/75，分为普通钢筋混凝土杆和预应力型钢筋混凝土杆。

电杆按其在线路中的用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆和跨越杆等。

①直线杆：又称中间杆或过线杆。

用在线路的直线部分，主要承受导线重量和侧面风力，故杆顶结构较简单，一般不装拉线。

②耐张杆：为限制倒杆或断线的事故范围，需把线路的直线部分划分为若干耐张段，在耐张段的两侧安装耐张杆。

耐张杆除承受导线重量和侧面风力外，还要承受邻档导线拉力差所引起的沿线路方面的拉力。

为平衡此拉力，通常在其前后方各装一根拉线。

③转角杆：用在线路改变方向的地方。

转角杆的结构随线路转角不同而不同：转角在15度以内时，可仍用原横担承担转角合力；转角在15度~30度时，可用两根横担，在转角合力的反方向装一根拉线；转角在30度~45度时，除用双横担外，两侧导线应用跳线连接，在导线拉力反方向各装一根拉线；转角在45度~90度时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉线。

④分支杆：设在分支线路连接处，在分支杆上应装拉线，用来平衡分支线拉力。

分支杆结构可分为丁字分支和十字分支两种:丁字分支是在横担下方增设一层双横担，以耐张方式引出分支线；十字分支是在原横担下方设两根互成90度的横担，然后引出分支线。

⑤终端杆：设在线路的起点和终点处，承受导线的单方向拉力，为平衡此拉力，需在导线的反方向装拉线。

架空配电线路杆位的确定当配电线路路径确定后，就可以测量确定杆位了。

首先确定首端杆和终端杆的位置，并且打好标桩作为挖坑和立杆的依据；若线路因地形限制或用电需要而有转角时，将转角杆的位置确定下来；这样首端杆、转角杆和终端杆就把线路划分为若干直线段；在直线段内均匀分配档距，就可一一确定直线杆的位置了；若线路较长，在必要时可再划分几个耐线段，耐张段长度一般不大于2km。
