当前位置：文档之家 › 茶叶末 铁绣花结晶釉特征与配制 余祖球梁爱莲

茶叶末 铁绣花结晶釉特征与配制 余祖球梁爱莲

  • 格式：pdf
  • 大小：109.40 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

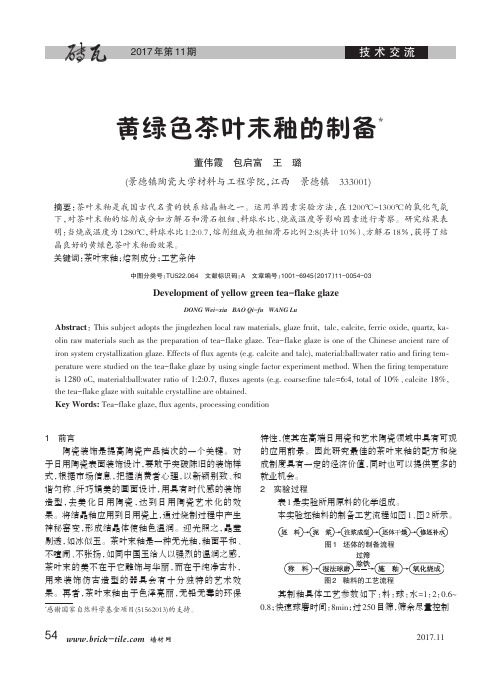

黄绿色茶叶末釉的制备

黄绿色茶叶末釉的制备
表 4 是烧成温度对茶叶末釉釉面效果的影响。 从表 4 中可以看出：烧成温度过低，釉面生烧，釉面呈 现深褐色，釉面凹凸不平有气孔，无晶体析出；烧成温 度过高，导致釉面过烧，釉面开裂有气孔，颜色较深。 当烧成温度为 1280℃时，釉面呈现较好的茶叶末效果。
表 4 烧成温度对茶叶末釉釉面效果的影响
大且清晰均匀。其原因可能是方解石能降低釉熔融 温度，提高釉面的光泽度，同时引入 CaO，与 Fe2O3 和 MgO 形成 Fe2O3-MgO-CaO 系微晶体，随着方解石含量 的减少，釉料中 CaO 的含量也随之减少，烧结过程中 产生的晶体也随之减少，且方解石会和坯料中的黏土 及石英在较低温度下反应，缩短烧成时间，并能增加 产品的光泽度，改善釉的透光性，因此方解石的含量 不能过低，在 18％时的釉面效果最佳。 3.4 细滑石/粗滑石比例对茶叶末釉釉面效果的影响
图 1 坯体的制备流程
图 2 釉料的工艺流程
其制釉具体工艺参数如下：料：球：水=1：2：0.6~ 0.8；快速球磨时间：8min；过 250 目筛，筛余尽量控制
54 墙材网
2017.11
技术交流
2017 年第 11 期
表 1 原料的化学组成/%
在 0.1% 以 下 ；在 氧 化 气 氛 烧 成 温 度 为 1260℃ ~ 1300℃。施釉厚度：约 1.0mm；施釉方法：浸釉。茶叶 末釉的基础配方见表 2。
粗滑石过 120 目筛条件下，考察细滑石/粗滑石比 例对茶叶末釉釉面效果的影响结果见图 3 和表 6。
H-1
H-2
3.3 方解石含量对茶叶末釉釉面效果的影响 方解石含量对茶叶末釉釉面效果的影响结果见
表 2 茶叶末釉的基础配方 /wt％
表 5 方解石含量对茶叶末釉釉面效果的影响

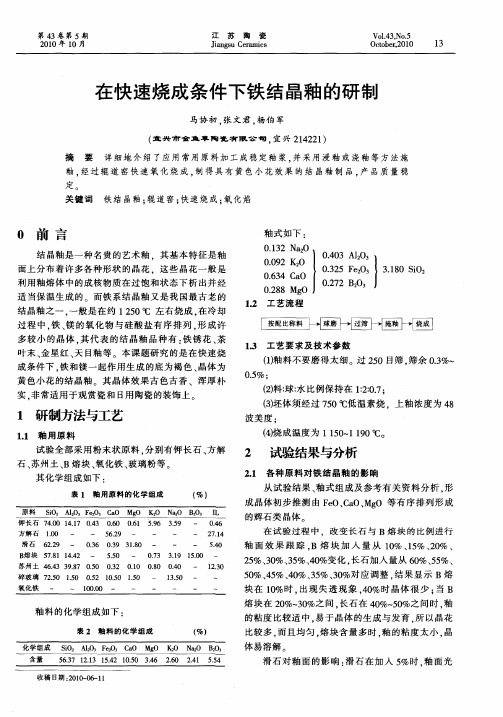

在快速烧成条件下铁结晶釉的研制

在快速烧成条件下铁结晶釉的研制
第４ ３卷 第 ５期 ２１ ０ ０年 １ ０月
江 苏 陶 瓷 Ｊａ ｇ ｕＣｅａ ｃ ｉｎ ｓ ｒｍｉｓ
Ｖｏ ．３ Ｎ ． １ ．ｏ５ ４
０ｃｏ ｅ ２ ｏ ｔｂ ｏ１
１ ３
在 快 速烧 成 条 件 下 铁 结 晶釉 的研 制
马 协 初 ， 文 君 ， 伯 军 张 杨
１１０℃左 右釉 层 已熔 平 ． 粘 度 较 高 ． 晶偏 少 且 ６ 但 结 小 ： １０ｏ釉 面光 亮 ， １ ８ Ｃ 粘度 较小 ． 晶体较 多 。 结 研 制试 验 中在不 同窑位 、不 同温度 点烧 制 出的
面晶花增 多 ． 釉 的流动性 不好 ， 但 釉面 有 晶体堆 积现 象， 进一 步增加 滑石极 易形 成均匀 的无 光釉 ： 当滑石
熔块 在 ２ ％ ０ ０ ３ ％之 间 ． 石在 ４ ％～ ０ 长 ０ ５ ％之 间时 。 釉
氧 化 铁
一
～
１ ｏＯ０ ０．
的粘 度 比较适 中 。 易于 晶体 的生 成与 发育 ． 以晶花 所 比较 多 ， 而且 均匀 ， 熔块 含量 多 时 。 的粘 度太 小 ， 釉 晶
体易溶 解 。
多较 小 的 晶体 ． 代 表 的结 晶釉 品种 有 ： 锈花 、 其 铁 茶 叶末 、 金星 红 、 目釉 等 。本课 题研 究 的是 在快 速烧 天 成 条件 下 ， 和镁 一起 作用 生成 的底 为褐 色 、 铁 晶体为
１ ． 工 艺 流 程 ２
按配比称料 球磨 ｝ 过筛 ＿ — 施釉 一１ 烧成
～ １ ３ ２－Ｏ ～ ～
４ ４ ３ ． ７ 苏 州 士 ６．３ ９ ８ Ｏ
碎 玻 璃 ２ ５ １５ Ｏ ７ ．０ ．Ｏ
５ ％、５ ４ ％ 、５ ３ ％对应 调 整 。 果 显示 Ｂ熔 ０ ４ ％、０ ３ ％、０ 结 块 在 １％时 。 ０ 出现 失 透 现 象 ，０ ４ ％时 晶 体 很 少 ； Ｂ 当

自然的韵律--茶叶末釉

自然的韵律--茶叶末釉

自然的韵律--茶叶末釉
张毅
【期刊名称】《文物世界》
【年(卷),期】2005(000)004
【摘要】@@ 釉是附在陶瓷坯体表面的玻璃质薄层,它能使陶瓷表面光洁并增加陶瓷的机械强度和绝缘性能.在陶瓷的基础釉料中加入含有不同着色金属元素的物质,在不同的温度和烧成气氛中,会使釉面呈现不同的颜色.
【总页数】4页(P45-48)
【作者】张毅
【作者单位】上海博物馆图书馆
【正文语种】中文
【中图分类】K87
【相关文献】
1."釉果-石英-高岭土-Fe2O3"茶叶末釉的研制 [J], 包启富;董伟霞;王璐
2.乾隆精品瓷器茶叶末釉瓜棱贯耳瓶惊现深圳金源艺术馆 [J], 刘福天
3.茶叶末结晶釉的制备 [J], 张敏; 王传胜; 黄万君; 罗升敏; 沈培雯; 周喆
4.日用陶瓷装饰中温茶叶末釉的制备研究 [J], 陈婧;况慧芸;计燕华;黄子豪
5.龙泉生活瓷器装饰中茶叶末釉的烧制初探 [J], 陈爱明
因版权原因，仅展示原文概要，查看原文内容请购买。

铁红釉配方

铁红釉配方

铁红釉配方
铁红釉是一种高温下的陶瓷色釉，其特色在于利用铁的氧化物作为着色剂，在氧化焰的气氛中烧成，使釉料呈现出美丽的红色。

这种釉料的历史可以追溯到中国古代，尤其在宋代时得到了广泛的应用。

一个基本的铁红釉配方可能包含以下几种原料：
- 高岭土（Kaolin）：作为基础原料，提供硅酸盐成分。

- 石英（Silica）：用于调节釉料的粘度和熔化温度。

- 长石（Feldspar）：充当助熔剂，降低釉料的熔点。

- 铁矿石粉（Iron Ore Powder）：作为主要着色剂，含量会根据所需颜色深浅进行调整。

- 碳酸钙（Calcium Carbonate）：用来稳定釉浆并调节釉料的成熟温度。

制备铁红釉时，这些原料需经过精确称量、混合和研磨，形成均匀的釉浆。

釉浆随后会施加到陶瓷坯体上，经过干燥后放入窑中在高温下烧制。

根据具体的烧成气氛（氧化或还原）和温度，铁红釉可以展现出从浅粉色到深红褐色的不同色调。

值得注意的是，由于涉及到矿物原料的化学组成和烧成过程的复杂性，实际生产中可能需要对上述配方进行调整以获得理想的颜色效果。

此外，现代陶瓷工艺还可能使用合成着色剂来增强颜色的鲜艳度和稳定性。

艺术釉：无亚光釉、结晶釉[课堂上课]

艺术釉：无亚光釉、结晶釉[课堂上课]

学习课堂
32
（4）钡质无光釉
• 钡质无光釉是釉层中析出众多钡长石 微晶为主的釉。钡无光釉釉面往往具 有光滑柔和似天鹅绒般的外观，釉面 不易起皱和开裂。
学习课堂
33
• 钡长石析晶对釉组成的要求是SiO2、Al2O3含量 不要太多，且SiO2/Al2O3应控制在3~6之间为好。
• BaO取自BaCO3、BaSO4。用BaSO4的效果更好 一些；BaO与其他成分的反应缓慢，起晶核的作 用。用量范围0.3摩尔以下为好，否则，表面粗糙 且难熔融。
面看来略显粗糙。其优点是耐酸侵蚀的 性能较强。 • 铅也几乎不能从钙釉料中溶解出来，可 以用于餐具瓷釉。
学习课堂
23
B钙无光釉的形成
• 钙无光釉是釉层中析出众多的钙长石微晶 • 钙质无光釉组成中，CaO、SiO2 、Al2O3含
量均应较多。在CaO-SiO2-Al2O3系统中， CaO对釉熔融的作用比较缓慢，在熔融温度 下，能生长钙长石CaO•SiO2•Al2O3。
学习课堂
1
6.8.1无（亚）光釉
• 无光－亚光－仿古釉 • 是釉面无光泽、呈现丝光或玉石状光泽，细
腻平滑而不反射或无强烈反射光线的陶瓷釉。
• 无光釉在近年的建筑陶瓷领域颇受青睐，无论 是墙砖、地砖、外墙砖还是屋面瓦。
• 人们追求一种高雅、平和、安定、沉着的美学
追求，使无光艺术釉从而广受欢迎。（早期书
这种原因，在1200℃下烧成的无光釉几乎不 符合食品法规定。不耐酸的侵蚀，故不适合 用于餐具等。
学习课堂
19
• 锌无光釉是釉层中析出众多硅锌矿微 晶为主的釉料，釉料组成中SiO2、 Al2O3含量不宜过高，且釉应为酸性， 以便ZnO与SiO2析出Zn2SiO4微晶。

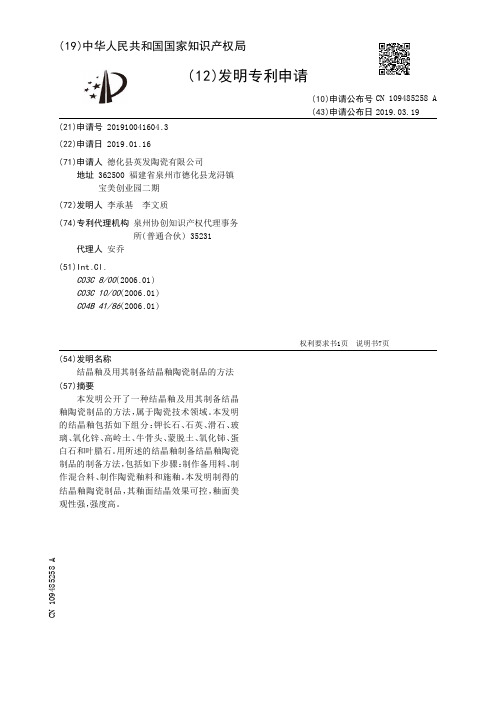

【CN109485258A】结晶釉及用其制备结晶釉陶瓷制品的方法【专利】

【CN109485258A】结晶釉及用其制备结晶釉陶瓷制品的方法【专利】

权利要求书1页 说明书7页
CN 109485258 A
CN 109485258 A
权 利 要 求 书
1/1 页
ห้องสมุดไป่ตู้
1 .结晶釉，其特征在于，包括按照质量份数计的如下组分：钾长石36~40份，石英7~10 份，滑石10~14份，玻璃5~6份，氧化锌10~11份，高岭土8~16份，牛骨头8~11份，蒙脱土3~6份， 氧化铈6~11份，蛋白石6~11份，叶腊石5~8份。
2 .用权利要求1所述的结晶釉制备结晶釉陶瓷制品的制备方法，其特征在于，包括如下
步骤：
步骤一、制作备用料：
按照所述质量份数，将所述钾长石、石英、滑石、玻璃、氧化锌、高岭土、牛骨头、蒙脱土、
氧化铈、蛋白石和叶腊石分别进行破碎并研磨成粉末状，得备用料；
步骤二、制作混合料：
将步骤一所得牛骨头、氧化锌、叶腊石和蛋白石混合均匀，并研磨、过筛得第一混合料；
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910041604 .3
(22)申请日 2019 .01 .16
(71)申请人 德化县英发陶瓷有限公司 地址 362500 福建省泉州市德化县龙浔镇 宝美创业园二期
(72)发明人 李承基 李文质
(74)专利代理机构 泉州协创知识产权代理事务 所(普通合伙) 35231
四所述烧制过程具体如下：先将烧制温度以4~6℃/min升温至预热段，并在所述预热段保温 20~30min，然后以2~3℃/min升温至煅烧段，接着从煅烧段冷却至恒温段，并在恒温段恒温 10~20min，最后自然冷却，即得结晶釉陶瓷制品。
7 .根据权利要求2所述的用结晶釉制备结晶釉陶瓷制品的制备方法，其特征在于，所述

结晶釉工艺研究


４．３烧 成工 艺 结 晶釉 的 晶花 是否 美 丽 ，在 很大 程 度上 取 决于 烧 成 工艺 是 否 合理 。为 了满 足结 晶 釉成 核 和 晶体 生长 的 特殊 要 求 ，烧 成制 度应 遵 循 “快 烧慢 冷 ” 的原 则 。本 试验 采 用 电炉 作 为烧 成 设 备 ，烧成 曲线见 图２。
表１：金属氧化物和颜料在结晶釉中的加入量及呈色关系
着色 剂
加 入量
底釉 颜色 结 晶颜 色
Ｃ００
１％
紫兰
ＮＩＯ
１～２％
黄
Ｃ ｕｏ Ｆｅ２０ ３
０ ５～１％ ． １～１ ５％ ．
豆绿 浅咖 啡
淡 白 浅茶
Ｃ ｕＯ ＴｉＯ 锰红
２％ ３％ ８～１Ｏ％
釉式
０ ０５ Ｋ。０ ０ ０２３ Ｎａ Ｏ ０ １ ３３ Ｃ ａＯ ０．０２５Ｍ ｇＯ ０．０９９ ＢａＯ ０．６７４ ＺｒｌＯ
０．０８８ Ａ １ Ｏ 。 ］ ｆ １．５３ Ｓ ｉＯ ０ ００２ Ｆｅ２Ｏ ３
如果 是 彩 色结 晶 釉 ，则 需 在 白色结 结 晶釉 的 配 方 中加入 一 种 或几 种着 色氧 化 物或 颜料 。表 １是 几种 金属 氧化物 或 颜料 在结 晶釉 中的 加入 量及 呈色情 况 。
另 外 ，根据 析 出 晶体 的 大 小 ，又 可分 为微 晶 结 晶釉 和 聚晶 结 晶 釉 两种 ，而 在聚 晶结 晶釉 中 ，硅酸 锌 结 晶釉 是 一个 比较 典 型 的 例子 。 目前 ，我 国 大 多数 的 结 晶釉 产 品 ，都 是 采用 硅 酸 锌 系 统 结 晶 的 。
２、 硅锌矿的结晶机理
长石 ：１８～２５％ 石 英 ：２５～３０％ 生 焦宝 石 ：３５～４５％ 坊子土 ：５～７％ 莱 芜土 ：１～３％
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

技术探讨
广东建设报/2004年/10月/09日/第B03版/
茶叶末、铁绣花结晶釉特征与配制
余祖球梁爱莲
1.茶叶末结晶釉特征
茶叶末是一种微晶颜色釉,以铁元素为主要结晶剂和着色剂,在高温1250℃左右还原气氛下烧成冷却过程中,铁、镁与硅酸有序排列而形成许多较小晶体的艺术釉,属铁结晶釉系统,创烧于宋代,是我国古老的结晶釉之一。

釉呈失透的黄绿色,在暗绿的底色上闪出犹如茶叶末的黄褐色细点。

茶叶末釉中绿者称“茶”,黄者称“末”。

清代雍正时期其釉有“茶”无“末”,乾隆时期其釉则“茶”“末”兼有。

釉色以偏绿者居多,有的还上挂古铜锈色。

因其具有青铜器的沉着色调,常被用来仿古铜器,所以又称“古铜彩”。

茶叶末的标准样品是一种墨绿色或在墨绿色的底釉中泛现一种错落自然、金光灿烂的黄色星点,似夜空中闪亮的星光,又像点点茶叶末泛现于茶水之中,故称茶叶末,又称金星釉。

这种釉对烧成条件敏感性较大,烧成温度越高,气氛越浓,釉色越深,黄色金星少而发亮;烧成温度较低,气氛愈淡,釉色较浅,最淡者几乎接近草黄色,且难见明显的金色小点,所以有些学者把茶叶末作为我国最古老的黄釉。

在古代的柴窑中,因坯胎装窑时的窑位不同,烧成的釉色可从黄绿到纯黑,金星似有又无到呈现一颗颗明显清晰的金星。

因此,它的别称很多,如鳝鱼皮色的称鳝鱼黄或鳝皮绿;似和尚袈裟色调的称老僧衣;像甲鱼壳裙色调的称鳖裙;还有直呼黄斑点,等等。

肉眼观察,茶叶末釉中析出的晶体是黄色星点。

在显微镜下,经高分辨放大后,这些黄色星点是许许多多微晶体的聚集体,晶形为粒状、半自形晶的短柱状或菱角状聚集在中心,羽毛状的连在外围,总体上构成一个析晶聚集体。

每一个聚集体就是肉眼可见的黄色星点。

有文献描述“它是花朵状的晶体,层次分明,中间呈现点点花蕊”。

点点花蕊即是粒状、短柱状或菱角状的析晶。

晶体大小约3～10μm,花瓣即是羽毛状的析晶体,大小约10～30μm。

20世纪70年代以来,人们从不同方面对茶叶末结晶釉的晶体结构进行科学研究,80年代末,顾幸勇等人发表了《茶叶末结晶釉主晶相的研究》论文(《中国陶瓷》, 1989年第二期)。

该文指出,电子探针能谱(EDS)分析,茶叶末结晶釉主晶相的数据为(%):M gKa5.27,AlKa10.48,SiKa56.64,CaKa16.64,FeKa10.96。

主晶相为普通辉石,JCPDS卡片上的理论晶体化学式为:(Ca、Fe、M g)SiO3。

特征线( )为α=2. 991,2.557,2.132,2.563,3.223,4.440,1.626,1.528。

另有少量钙尖晶石和方石英。

普通辉石属单斜晶系,链状结构,晶体构造与透辉石相似,具有相同的对称型和空
间群,使得结晶习性也相似,集合体呈粒状、棒状、放射状等。

普通辉石以富含Al2O3(4～9%)为特征。

茶叶末结晶釉析晶主晶相的晶体化学式为:(Ca0.415M g0.217Fe0.196Al0.388)1.22Si2.01 O5.44
茶叶末釉与天目釉的异同在于:相同之处是均以铁为主要结晶剂和着色剂,且含量都远较青瓷釉为多。

不同之处是在天目釉中,M gO成分可有可无,茶叶末釉中则必须含有较多的M gO成分。

在高温烧成冷却过程中,铁、镁与硅酸有序排列,形成许多较小晶体,如果冷却速度较慢,在有利于晶核形成的阶段,有一个适当的慢冷却过程,则可形成肉眼可见的明显的晶体,非常雅致美观。

《陶雅》云:“鳝鱼皮以成化仿宋者为上”,“洪武酒缸杯有老僧衣一种,亦茶叶末之流亚也。

”鳝鱼黄为厂官釉之一,出自厂官窑,其色有鳝鱼黄、油绿、紫金褚色,出自隶厂窑烧,故名厂官。

多缸钵之类,釉色苍古,配合褚窑,另成一家。

《景德镇陶瓷史稿》记述“明代景德镇仿厂官取鳝鱼黄、鱼皮绿、黄斑点三种。

”此三种釉均为茶叶末。

上述这些色釉称谓,其实都是一种或大体相同的釉料,皆因烧成过程中窑位的不同、火候的变化及冷却的速度不同,而产生的各种不同的色彩效果。

2.茶叶末结晶釉配制举例
例1:传统茶叶末结晶釉
景德镇烧制的传统茶叶末结晶釉制品,其坯胎的内外一般多施此釉,但也有少数的坯胎是内釉施青白釉的,即先施内釉(青白釉),待干后再施外釉(茶叶末釉)。

内釉(青白釉)配方(%):
瑶里釉果75,釉灰25。

釉式0.10K2O
0.10Na2O0.390Al2O3
3.03SiO2
0.77CaO0.013Fe2O3
0.03MgO
此釉既可作茶叶末制品的内釉,亦可单用于青白釉瓷之产品。

明代成化年间景德镇已配制过此釉,沿用至今。

外釉(面釉茶叶末)配方(%):
瑶里釉果7.69,柳家湾白土15.0,釉灰3.84,寒水石15.78,紫金土46.15,赭石11.54。

釉式
0.069K2O
0.023Na2O
0.763CaO0.467Al2O33.343SiO2
0.139MgO0.024TiO2
0.006BaO0.185Fe2O30.0002P2O5
0.0003M nO
烧成温度:1250℃还原焰烧成。

例2:景德镇现代茶叶结晶釉
配方(%):瑶里釉果60,石英4～12,方解石17～21,滑石(煅)8～12,氧化铁4～7。

烧成温度:1260～1280℃还原焰烧成,降至1100℃时保温1小时。

例3:北方配制的茶叶末结晶釉
釉式
0.1357K2O
0.0746Na2O0.3917Al2O33.0433SiO2
0.6016CaO0.0033TiO2
0.1866M gO0.0957Fe2O30.0099P2O5
0.0015CoO
此釉为淄博美术陶瓷厂研制成功。

配釉原料选用淄博当地制釉用原料,以黑釉土、狼屎土为主,混以玉米杆灰、微量氧化钴配制而成。

例4:低温快烧茶叶末结晶釉
(1)釉用原料:矿物原料选用钠质瓷石、石英、滑石(煅),化工原料氧化铁、轻质碳酸钙均为工业纯。

矿物原料化学组成列于表1。

(2)釉料配方范围:
原料钠质瓷石石英煅滑石轻质碳酸钙氧化铁(另加)配比(%)65-6912-14 8-1497-10
釉料化学组成列于表1末行。

(3)主要工艺参数:釉浆细度过250目筛余为0.1%。

釉浆含水率38-41%,釉浆比重1.65-1.62。

施釉方法:手工吹(喷)釉法。

釉层厚度0.6-0.8mm。

烧成温度: 1200-1230℃氧化气氛烧成。

烧成周期:70～75分钟。

低温快烧茶叶末结晶釉效果的形成,主要是釉中透辉石微晶析出之故。

透辉石微晶生成量的多少,是该釉能否得到茶叶末釉面效果的决定因素。

硅、钙、镁是釉中析出透辉石微晶必不可少的成分,且三者的含量须保持一定比例,任何一种成分的过量或不足,都难以得到理想的茶叶末釉面的艺术效果。

该釉以钙成分含量为1,其硅、钙、镁三者的比例控制在6.41～7.16:1:0.24～0.4范围内。

基础釉中的钾和钠,对釉面
效果的形成虽没影响,但可调整该釉的烧成温度。

足够量的Fe2O3是获得茶叶末结晶釉效果的基本条件,其含量一般不应低于7%。

实验表明,釉中的Fe2O3含量少,釉面色彩偏黄;釉中的Fe2O3含量多,则釉面色彩偏绿。

釉层厚度对茶叶末釉的艺术效果影响不大。

在实践中,适量变动RO、R2O的配合量,以及Fe2O3的添加量,可获得不同色彩的釉面艺术效果,同时,釉的烧成温度范围还可能增宽,其烧成温度可调至1160～1230℃。

3.铁绣花结晶釉特征
铁绣花是铁黑结晶釉系列的一种。

相传为宋代定窑创制。

《陶雅》中所述“紫黑之釉,满现星点,灿然发亮,其光如铁”,即谓之铁绣花。

铁绣花与黑定盏天目釉相似,仅依据坯泥的粗细、施釉方法与烧成温度而异,使烧成后的效果有显著不同。

铁绣花结晶釉的Fe2O3含量较高,较之其它铁釉在烧成时受火焰气氛影响小,是一种较稳定的艺术釉。

用还原焰烧成时,其颜色为暗黑偏绿;用氧化焰烧成时,偏赤褐色。

(未完待续)。
