dcdc原理DCDC原理。
DCDC(直流-直流)转换器是一种电子电路,用于将一个直流电压转换成另一个直流电压。
它在许多电子设备中都有广泛的应用,如手机、笔记本电脑、电视机、电脑显示器等。
本文将介绍DCDC原理的基本工作原理和应用。
DCDC转换器的基本工作原理是利用电感和电容器的存储能量来实现电压的转换。
在DCDC转换器中,输入端的直流电压首先通过一个开关管,然后进入一个电感。
当开关管关闭时,电感中储存的能量被释放,从而产生一个稳定的输出电压。
这个输出电压可以经过滤波电容器后,供给给电子设备使用。
DCDC转换器有多种不同的拓扑结构,如升压、降压、升降压等。
其中,最常见的是降压转换器,它可以将输入电压降低到所需的输出电压。
而升压转换器则可以将输入电压升高到所需的输出电压。
升降压转换器则可以实现输入电压到输出电压的双向转换。
在实际应用中,DCDC转换器需要考虑的因素有很多,如效率、稳定性、输出波形质量等。
为了提高转换效率,一般会采用PWM (脉宽调制)技术来控制开关管的导通时间,从而调节输出电压。
此外,还需要考虑输入电压范围、负载变化、温度变化等因素对转换器性能的影响。
除了在电子设备中的应用外,DCDC转换器还广泛应用于太阳能光伏发电系统、电动汽车、风力发电系统等领域。
在这些领域中,DCDC转换器不仅可以实现电压的转换,还可以实现电能的最大功率点追踪、电能的存储和管理等功能。
总之,DCDC转换器作为一种重要的电源管理器件,在现代电子技术中有着广泛的应用。
通过不断地研究和创新,相信它将在未来的电子领域中发挥越来越重要的作用。
隔离型dcdc转换器工作原理隔离型DC-DC转换器是一种常见的电力转换器件,其主要作用是将一个直流电压转换为另一个直流电压,并且在输入端和输出端之间具有电气隔离功能。
隔离型DC-DC转换器通常由输入电路、控制电路和输出电路组成。
我们来了解一下隔离型DC-DC转换器的输入电路。
输入电路主要由输入电压源、输入滤波电路和输入保护电路组成。
输入电压源提供输入电压,可以是直流电源或交流电源经过整流后得到的直流电压。
输入滤波电路用于滤除输入电压中的高频噪声和干扰信号,以保证转换器的正常工作。
输入保护电路主要用于对输入电压进行过压保护、欠压保护等,以保护转换器的安全运行。
接下来,我们来了解一下隔离型DC-DC转换器的控制电路。
控制电路主要由控制芯片、反馈电路和PWM调制电路组成。
控制芯片是转换器的核心部件,它负责监测输出电压,并根据反馈电路的反馈信息来调节控制信号,控制转换器的工作状态。
反馈电路用于检测输出电压,并将检测到的电压信号反馈给控制芯片,以实现输出电压的稳定控制。
PWM调制电路主要用于产生PWM信号,通过调节PWM信号的占空比来控制转换器的输出电压。
我们来了解一下隔离型DC-DC转换器的输出电路。
输出电路主要由功率开关器件、输出滤波电路和输出保护电路组成。
功率开关器件通常采用晶体管或MOSFET等器件,用于实现输入电压向输出电压的转换。
输出滤波电路用于滤除输出电压中的高频噪声和干扰信号,以保证输出电压的稳定性和纹波度。
输出保护电路主要用于对输出电压进行过流保护、过压保护等,以保护负载和转换器的安全运行。
总的来说,隔离型DC-DC转换器通过输入电路将输入电压转换为控制电路可以处理的电压,然后通过控制电路对转换器进行控制,最后通过输出电路将控制电路处理后的电压输出给负载。
隔离型DC-DC转换器具有输入输出电气隔离的能力,可以有效地隔离输入端和输出端的电气噪声和干扰信号,提高系统的可靠性和稳定性。
隔离型DC-DC转换器广泛应用于电力电子、通信设备、工业控制等领域,为各种电子设备的正常运行提供了稳定可靠的电源支持。
dcdc变换器的简单介绍dcdc 变换器的简单介绍dcdc 变换也称直流-直流变换,dcdc 转换是将固定的直流电压变换成可变的直流电压,也称为直流斩波。
斩波器的工作方式有两种,一是脉宽调制方式,Ts 不变,改变ton(通用),二是频率调制。
下面小编就dcdc 变换器的工作原理、技术要求以及工作模式来介绍简单dcdc 变换器。
工作原理dcdc 变换器是将直流电先逆变(升压或降压)成交流电,然后再整流变换成另一种直流电压的直流变换装置。
常用的直流—直流变换设备一般是由直流—直流变换模块、监控模块以及与之配套的用户接口板和直流配电单元等组成的一个完整的电源系统。
系统中多个直流—直流变换模块并联均分负荷运行,将?48V直流电压变换成?24V(或+12V、+5V)直流电压,再经输出分路保险向负载输出;监控模块负责对变换器模块及整个系统的工作状态及性能进行监控,并通过RS232 通信口纳入上一级监控系统。
变换器模块负责将?48V直流电压转换为?24V直流电压,由功率电路和控制电路两大部分组成。
功率电路实现从直流输入到直流输出的变换;控制电路提供功率变换所需的一切控制信号,包括反馈回路、直流信号处理、模拟量和开关量的处理电路等。
功率电路上主要包括直流输入滤波电路、直流—直流变换电路、直流输出滤波电路及辅助电源的部分。
直流输入滤波电路包含有防浪涌器件、差模、共模滤波器等。
遇有雷击或其他高压浪涌时,压敏电阻和瞬态电压抑制器可保护变换器免受冲击。
差模滤波器和共模滤波器可有效抑制模块内部产生的高频噪声,同时也使来自直流输入电源的干扰不会影响模块的正常工作。
直流—直流变换电路主要包括变换电路和整流输出电路,是整个变换模块的重要组成部分。
dcdc转换器原理DC-DC转换器是一种将一种直流电压转换成另一种直流电压的电子装置。
它通常由一个开关电路和一个储能电感组成,可以将高电压的直流电转化为低电压的直流电,也可以将低电压的直流电转化为高电压的直流电,具有普遍的应用。
下面,我们将从DC-DC转换器的原理出发来讲述它的工作原理和具体的实现过程。
1. PWM控制DC-DC转换器是通过PWM控制来实现的。
PWM控制是指记录一个给定周期内的占空比,然后依据这个占空比来控制输出电压的平均值。
2. 基本电路DC-DC转换器基本电路图由开关、储能电感、输出滤波电容等器件组成。
而在使用中,开关也就成了MOS管。
3. 工作方式DC-DC转换器根据开关的切换频率,分为脉冲模式和连续模式。
a. 脉冲模式在脉冲模式下,当MOS管开启时,电感中的电流逐渐增加,储能到电感中。
当MOS管关闭时,这个电流将绕过回路,去激励输出负载。
b. 连续模式当MOS管开启时间足够长时,电流是连续的。
如果调整开启时间短,就达到了脉冲模式。
在连续模式下,开关频率越高,输出电压的纹波越小。
4. 输出电压输出电压的大小,与开关时的时间和一定电感与负载的比例有关。
我们可以通过精确定义PWM信号来控制输出电压的稳定性。
5. 应用DC-DC转换器是用来处理不同电压方案的一种有效方法。
在很多应用中,例如车载电子、手机、笔记本,都有DC-DC转换器的应用。
总之,DC-DC转换器通过控制开关来实现电压升降的目的,直接作用对象是输入和输出电压,为其他电器和代替传统的线性稳压技术提供了先进的电源解决方案。
dcdc 原理DC-DC转换器原理一、什么是DC-DC转换器?DC-DC转换器是一种电子元件,其作用是将直流电压(如12V)转换为另一种直流电压(如5V)。
它被广泛应用于各种电子设备中,例如手机、笔记本电脑、汽车电子设备等。
其中最常见的两种类型为降压型(Buck)和升压型(Boost),分别可以将输入电压降低或提高到所需的输出电压。
二、为什么需要DC-DC转换器?在许多电子设备中,需要使用不同的工作电压。
例如,在手机中,CPU需要3.3V的供应电压,但通信模块需要2.8V的供应电压。
如果使用一个固定的输入电源来提供所有这些不同的工作电压,那么这个输入电源必须能够提供最高工作电压,并且会浪费很多能量。
因此,使用一个可调节输出的 DC-DC转换器可以更有效地利用能量,并且使得整个系统更加灵活。
三、降压型(Buck) DC-DC转换器原理1. 基本原理降压型 DC-DC 转换器通过周期性切断输入直流源来实现输出电压的降低。
转换器包括一个开关管、一个输出电感和一个输出电容。
当开关管导通时,输入直流源的电能被存储在电感中。
当开关管关闭时,电感中的磁场会产生反向电势,将存储的能量传递给输出负载。
2. 工作原理在降压型 DC-DC 转换器中,开关管周期性地切换导通和断开状态。
当开关管导通时,输入直流源的正极连接到输出负载,并且输出电容开始充电。
在这个阶段,输入直流源通过开关管向输出负载提供能量。
当开关管关闭时,输入直流源断开与输出负载的连接,并且反向电势在输出端产生。
此时,输出电容将释放其存储的能量,并向负载提供所需的能量。
这个过程一直重复进行,在每个周期内,输出端都会得到一定数量的能量。
3. 具体实现降压型 DC-DC 转换器通常由以下几个部分组成:(1)PWM控制器:用于控制开关管的导通和断开状态。
(2)MOSFET(或IGBT):用于实现开关功能。
(3)输入滤波器:用于消除输入信号中的高频噪声。
(4)输出电感:用于存储和传递能量。
DCDC电源应用指南DC-DC电源是一种用于将直流电压转换为另一种不同电压级别的电源设备。
它广泛应用于各种电子设备中,是电子产品中不可或缺的重要组成部分。
本文将为您介绍DC-DC电源的应用指南。
一、DC-DC电源的基本原理DC-DC电源通过电压转换器实现将输入电压转换为所需的输出电压。
其基本原理是利用电压转换器中的开关管(如MOSFET)进行开合操作,通过改变电流的通断来改变电压的转换比例。
常见的DC-DC电源拓扑结构有升压(Boost)、降压(Buck)、升降压(Buck-Boost)等类型。
二、DC-DC电源的应用场景1.电子产品DC-DC电源广泛应用于各种电子产品中,如智能手机、平板电脑、数码相机等。
在这些设备中,由于需要不同的电压级别来驱动各个电子元件,DC-DC电源能够有效地将电池提供的低压电能转换为所需的各种工作电压。
2.通信技术在通信领域中,由于电信设备对供电电压的要求比较严格,要求电压纹波小、输出精度高,因此DC-DC电源被广泛应用于无线基站、光纤传输设备、调制解调器等设备中。
3.工业控制在工业控制领域中,由于环境复杂多变,对电源可靠性和稳定性的要求较高。
DC-DC电源能够提供高效、稳定的电源转换,因此在PLC、DCS等工控设备中得到了广泛应用。
4.汽车电子汽车电子设备对电源的要求也比较高,要求具备较高的抗干扰能力和温度适应能力。
DC-DC电源能够在不同的负载变化和温度环境下保持输出稳定,因此被广泛用于汽车导航、车载娱乐系统等设备中。
5.新能源领域在新能源领域中,如太阳能、风能等,直流电能的利用率较高。
DC-DC电源能够将不同电压级别的直流电能进行转换,使其适配不同的电子设备,实现能源的高效利用。
三、DC-DC电源选择的注意事项1.输出电压和电流选择DC-DC电源时需根据实际需求确定输出电压和电流的大小。
应根据待供电设备的工作电压和电流要求确定DC-DC电源的输出参数。
2.效率和稳定性DC-DC电源的效率和稳定性对设备的性能和寿命有着重要影响。

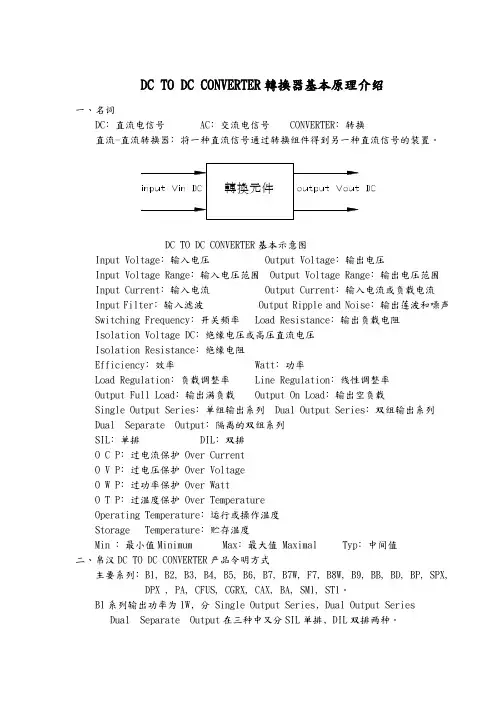

DC TO DC CONVERTER轉換器基本原理介绍Input Current﹕输入电流 Output Current﹕输入电流或负载电流Input Filter﹕输入滤波 Output Ripple and Noise﹕输出莲波和噪声 Switching Frequency﹕开关频率 Load Resistance﹕输出负载电阻Isolation Voltage DC﹕绝缘电压或高压直流电压Isolation Resistance﹕绝缘电阻Efficiency﹕效率 Watt﹕功率Load Regulation﹕负载调整率 Line Regulation﹕线性调整率Output Full Load﹕输出满负载 Output On Load﹕输出空负载Single Output Series﹕单组输出系列 Dual Output Series﹕双组输出系列Dual Separate Output﹕隔离的双组系列SIL﹕单排 DIL﹕双排O C P﹕过电流保护 Over CurrentO V P﹕过电压保护 Over VoltageO W P﹕过功率保护 Over WattO T P﹕过温度保护 Over TemperatureOperating Temperature﹕运行或操作温度Storage Temperature﹕贮存温度Min ﹕最小值Minimum Max﹕最大值 Maximal Typ﹕中间值二、帛汉DC TO DC CONVERTER产品令明方式主要系列﹕B1, B2, B3, B4, B5, B6, B7, B7W, F7, B8W, B9, BB, BD, BP, SPX, DPX , PA, CFUS, CGRX, CAX, BA, SM1, ST1。
B1系列输出功率为1W﹐分 Single Output Series﹐Dual Output SeriesDual Separate Output在三种中又分SIL单排﹐DIL双排两种。

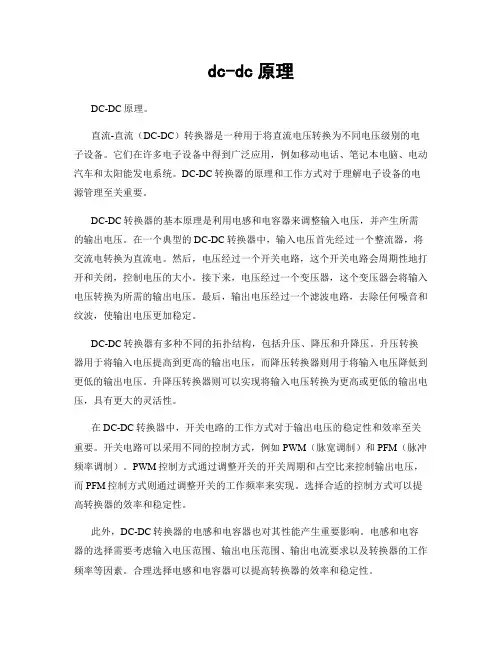

dc-dc原理DC-DC原理。
直流-直流(DC-DC)转换器是一种用于将直流电压转换为不同电压级别的电子设备。
它们在许多电子设备中得到广泛应用,例如移动电话、笔记本电脑、电动汽车和太阳能发电系统。
DC-DC转换器的原理和工作方式对于理解电子设备的电源管理至关重要。
DC-DC转换器的基本原理是利用电感和电容器来调整输入电压,并产生所需的输出电压。
在一个典型的DC-DC转换器中,输入电压首先经过一个整流器,将交流电转换为直流电。
然后,电压经过一个开关电路,这个开关电路会周期性地打开和关闭,控制电压的大小。
接下来,电压经过一个变压器,这个变压器会将输入电压转换为所需的输出电压。
最后,输出电压经过一个滤波电路,去除任何噪音和纹波,使输出电压更加稳定。
DC-DC转换器有多种不同的拓扑结构,包括升压、降压和升降压。
升压转换器用于将输入电压提高到更高的输出电压,而降压转换器则用于将输入电压降低到更低的输出电压。
升降压转换器则可以实现将输入电压转换为更高或更低的输出电压,具有更大的灵活性。
在DC-DC转换器中,开关电路的工作方式对于输出电压的稳定性和效率至关重要。
开关电路可以采用不同的控制方式,例如PWM(脉宽调制)和PFM(脉冲频率调制)。
PWM控制方式通过调整开关的开关周期和占空比来控制输出电压,而PFM控制方式则通过调整开关的工作频率来实现。
选择合适的控制方式可以提高转换器的效率和稳定性。
此外,DC-DC转换器的电感和电容器也对其性能产生重要影响。
电感和电容器的选择需要考虑输入电压范围、输出电压范围、输出电流要求以及转换器的工作频率等因素。
合理选择电感和电容器可以提高转换器的效率和稳定性。
总的来说,DC-DC转换器是现代电子设备中不可或缺的部分,它们通过调整输入电压,实现了对输出电压的精确控制。
了解DC-DC转换器的工作原理对于电子工程师和电子爱好者来说至关重要,它们的应用领域也在不断扩大和深化。
希望本文能够帮助读者更好地理解DC-DC转换器的原理和工作方式,为电子设备的设计和应用提供帮助。

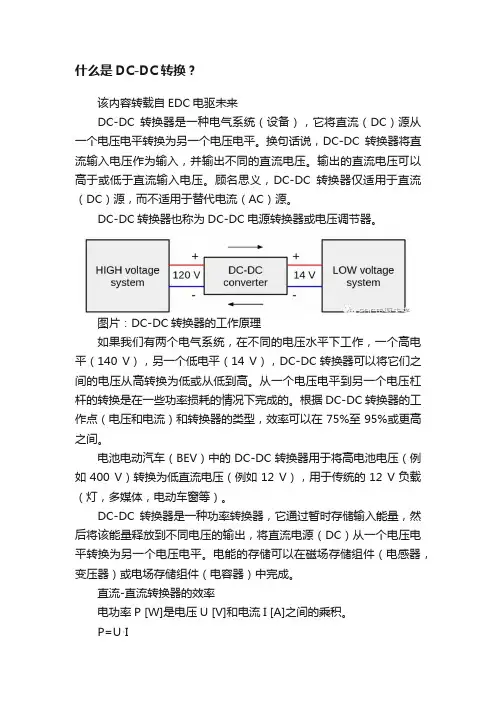

什么是DC-DC转换?该内容转载自EDC电驱未来DC-DC转换器是一种电气系统(设备),它将直流(DC)源从一个电压电平转换为另一个电压电平。
换句话说,DC-DC转换器将直流输入电压作为输入,并输出不同的直流电压。
输出的直流电压可以高于或低于直流输入电压。
顾名思义,DC-DC转换器仅适用于直流(DC)源,而不适用于替代电流(AC)源。
DC-DC转换器也称为DC-DC电源转换器或电压调节器。
图片:DC-DC转换器的工作原理如果我们有两个电气系统,在不同的电压水平下工作,一个高电平(140 V),另一个低电平(14 V),DC-DC转换器可以将它们之间的电压从高转换为低或从低到高。
从一个电压电平到另一个电压杠杆的转换是在一些功率损耗的情况下完成的。
根据DC-DC转换器的工作点(电压和电流)和转换器的类型,效率可以在75%至95%或更高之间。
电池电动汽车(BEV)中的DC-DC转换器用于将高电池电压(例如400 V)转换为低直流电压(例如12 V),用于传统的12 V负载(灯,多媒体,电动车窗等)。
DC-DC转换器是一种功率转换器,它通过暂时存储输入能量,然后将该能量释放到不同电压的输出,将直流电源(DC)从一个电压电平转换为另一个电压电平。
电能的存储可以在磁场存储组件(电感器,变压器)或电场存储组件(电容器)中完成。
直流-直流转换器的效率电功率P [W]是电压U [V]和电流I [A]之间的乘积。
P=U⋅I例如,如果输入电压Uin= 120 V,最大电流Iin= 5 A,这将给出输入功率:Pin=120⋅5=600 W由于电功率是守恒的(Pout=Pin),并且我们假设DC-DC转换器没有损耗(100%效率),对于输出电压Uout= 14 V,我们可以计算输出电流如下:实际上,转换将产生一些损耗,最大输出电流将小于100%效率计算的电流。
DC-DC转换器的效率计算公式为:η [%]=PoutPin⋅100有几种类型的DC-DC转换器。
dc-dc原理
在直流-直流(DC-DC)转换器中,使用了一种电子电路,可
以将直流电压的电平转换为另一个不同的直流电压。
DC-DC
转换器具有多种类型和设计,但它们都基于相同的原理工作:使用电感和开关器件来控制输入电源的电流和电压,以产生所需的输出电压。
DC-DC转换的基本原理是利用电感和开关器件的非线性特性。
电感是一种能存储磁能的元件,而开关器件(如晶体管或场效应晶体管)能够控制电流的通断。
当输入电压施加在电感上时,电感储存磁能,并且电流开始流过电感。
当开关器件被打开时,电流被电感释放,并且通过输出电容器产生所需的输出电压。
为了控制输出电压,DC-DC转换器通常使用一种称为脉冲宽
度调制(PWM)技术。
在PWM技术中,开关器件的通断由
一个具有恒定频率的控制信号来控制,而控制信号的占空比(高电平时间与周期时间的比例)决定了输出电压的大小。
通过改变占空比,可以调节输出电压的电平。
另一种常用的DC-DC转换器是升压(boost)和降压(buck)
转换器。
升压转换器可以将低电压升高到较高的电压,而降压转换器可以将高电压降低到较低的电压。
这些转换器的设计基于不同的电路拓扑,例如Buck-Boost、Flyback和Forward等。
每种转换器都有其适用的应用领域和性能特点。
总之,DC-DC转换器利用电感和开关器件的非线性特性,以
及PWM技术,实现了直流电压的转换。
不同类型的DC-DC
转换器通过调节控制信号的占空比,可以产生需要的输出电压。
这些转换器在电子设备中被广泛应用,用于提供不同电压的电源。
dcdc电源原理DC/DC电源是一种电源模块,可以将电压从一个电源转换到另一个电源。
它是一种重要的电源管理工具,通常用于电子设备中。
DC/DC电源的基本原理是将一个直流电压转换到另一个电压,而不改变输入电源的电流。
这是通过使用开关电源技术来实现的。
在DC/DC 电源中,有一个开关元件(如晶体管或MOSFET)以高频率进行开关,从而在输入和输出之间建立一个电感和电容滤波网络。
这个网络可以充当转换电压的作用,同时减少了输出电压中的杂波和噪声。
DC/DC电源的一个重要特点是其转换效率。
由于其使用了高频开关技术,使得它能将电力转换得更为高效,相比线性电源效率提高得很多。
这也使得DC/DC电源被广泛应用于许多电子产品中,如手机、笔记本电脑、电视和工业自动化设备等。
DC/DC电源的基本工作原理可以分为两个步骤:Step-Down(降压)和Step-Up(升压)。
Step-Down方式用于将高电压降低到所需的低电压,而Step-Up方式则将低电压提高到所需的高电压。
Step-Down转换器是DC/DC电源中最常用的类型。
Step-Down转换器可将输入电源的电压通过一个电感和一个开关元件进行降压。
当开关关闭时,电感储能,使输出电压增加;而当开关打开时,输出电容开始放电,直至下一个开关周期开始。
Step-Up转换器则将低电压升压到所需的高电压。
这个转换器包括一个电源、电感和一个电容,以及一个开关元件和一个二极管。
开关元件通过高频率进行开关,当开关关闭时,电感储能,使电压升高;当开关打开时,能量转移到输出电容,增加输出电压。
除了Step-Down和Step-Up转换器之外,还有一种常用的DC/DC 电源是双向转换器。
这种转换器可使电流在两个方向流动,并可以用于充电和放电电池。
它通过两个开关器件进行控制,可以实现从输入到输出的电流变化,或从输出到输入的电流变化。
总之,DC/DC电源是一种非常重要的电源模块,可将电压从一个电源转换到另一个电源。
dcdc产生负电压的原理DC-DC(直流直流)转换器是一种电子电路,用于将一个直流电压转换为另一个直流电压。
其中,DC-DC产生负电压的原理就是通过适当的电路设计和电子元器件实现的。
下面将详细解释DC-DC产生负电压的原理。
一、基础原理要理解DC-DC产生负电压的原理,首先需要了解基本的DC-DC转换器工作原理。
DC-DC转换器由输入端、输出端和控制电路组成。
其基本原理是通过电感和电容来实现对输入电压的变换。
当输入电源接通时,控制电路中的开关元件会周期性地开关,将输入电压转换为一个高频交流信号。
经过电感和电容的作用,这个高频交流信号被平滑为所需要的输出电压。
二、产生负电压的原理在DC-DC转换器的基础上,可以通过一些特殊的电路设计和组合,实现产生负电压的功能。
下面将介绍两种常见的DC-DC产生负电压的原理。
1. 反相式升压变换器反相式升压变换器是一种常见的产生负电压的方法。
它的基本电路由输入电容、电感、二极管和开关管(常用MOSFET)组成。
当输入电源接通时,开关管处于导通状态,电感中储存能量。
当开关管关闭时,电感会产生反向电压,通过二极管将这部分能量转移到负载中,从而实现负电压的输出。
2. 反相式降压变换器反相式降压变换器也是一种产生负电压的方法。
它的基本电路由输入电容、电感、开关管和二极管组成。
工作原理与反相式升压变换器类似,但是其输出电压低于输入电压。
当开关管导通时,电感中储存能量;当开关管关闭时,电感会产生反向电压,通过二极管将这部分能量转移到负载中,从而实现负电压的输出。
三、典型应用DC-DC产生负电压的原理在实际应用中有多种应用场景,以下是两种常见的应用。
1. 液晶显示屏驱动液晶显示屏需要负电压来驱动其背光模块。
通过DC-DC产生负电压的原理,可以将正电压转换为负电压,用于驱动背光模块。
2. 电子器件调整在某些电子器件中,需要产生负电压来实现其正常工作。
DC-DC产生负电压的原理可以满足这些器件对负电压的需求。
dcdc输出纹波电压计算摘要:1.引言2.dcdc 转换器的基本原理3.输出纹波电压的定义和计算方法4.影响输出纹波电压的因素5.减小输出纹波电压的措施6.结论正文:1.引言在电子电路中,dcdc(直流- 直流)转换器是一种常见的电源电路,用于将一个直流电压转换为另一个直流电压。
dcdc 转换器在电子产品、工业控制和通信设备等领域有着广泛的应用。
然而,dcdc 转换器在输出电压的过程中,会产生一种被称为纹波电压的波动信号,这对电子设备的性能和稳定性产生影响。
因此,研究如何计算和减小输出纹波电压具有重要意义。
2.dcdc 转换器的基本原理dcdc 转换器根据工作原理的不同,可分为开关模式和线性模式两种。
其中,开关模式dcdc 转换器具有更高的转换效率和更小的体积,因此在实际应用中更为常见。
开关模式dcdc 转换器通过控制开关器件的开通和关断,使输入电压和输出电压之间产生周期性变化,从而实现直流电压的转换。
3.输出纹波电压的定义和计算方法输出纹波电压是指dcdc 转换器输出电压中,交流成分的有效值。
纹波电压的计算方法通常采用快速傅里叶变换(FFT)算法,将输出电压的波形进行离散傅里叶变换,提取出其频率分量,然后通过幅值求和得到纹波电压的有效值。
4.影响输出纹波电压的因素输出纹波电压的大小受多种因素影响,主要包括:(1)开关器件的切换速度:开关器件切换速度越快,输出纹波电压的频率分量越高,纹波电压的有效值越大。
(2)输出滤波电容的大小:输出滤波电容对纹波电压的抑制作用显著,电容容量越大,纹波电压的有效值越小。
(3)负载电流:负载电流越大,纹波电压的有效值越大。
5.减小输出纹波电压的措施为了减小输出纹波电压,可采取以下措施:(1)优化开关模式dcdc 转换器的控制策略,降低开关器件的切换速度。
(2)选择合适的输出滤波电容,以提高纹波电压的抑制效果。
(3)调整负载电流,尽量降低负载电流对纹波电压的影响。
6.结论dcdc 转换器在输出电压过程中会产生纹波电压,其大小和有效值受多种因素影响。
