一起高压电机故障跳闸分析及处理

摘要：继电保护具有可靠性、选择性、速动性和灵敏性四个特点，主要保护电力系统及其设备在系统发生故障的时候，能快速准确的切除故障，保证非故障线路的正常运行。因此，继电保护定值的设置显得尤为重要，应确保保护装置不误动、不拒动。

关键词：继电保护；定值；可靠性；选择性；速动性；灵敏性

引言

电动机的定值设置关系着电动机的安全运行，当电动机发生故障时，继电保护应可靠动作保证电动机遭受进一步的损伤；同时，当电动机处于正常状态时，继电保护也应保证可靠不动作。

接下来将介绍一起由于保护定值设置有误导致继电保护误动的案例。

1 故障情况

2015年9月21日8点25分，运行人员联系电气检修人员，告知1A空压机启动时，一启动即跳闸，马达综合保护器MPR469显示相间短路跳闸；8点44分再次启动1A空压机，一启即跳，故障现象与第一次一致，仍是相间短路故障。

现场检查MPR469综保继电器事件记录：

1）8:25:55（相间短路故障跳闸）：启动电流（A）：；；；

母线电压（V）：；；.

2) 8:44:08（相间短路故障跳闸）：启动电流（A）：；；；

母线电压（V）：；；.

查阅空压机相间短路故障设置定值，如下：

测量保护CT：200/5；

满负荷电流：66A；

保护定值：跳闸整定值Is=3.8%*In，延时：0S（其中In=5A，为CT二次侧额定电流）；

动作对象：继电器报警跳本负荷开关。

2 故障分析处理：

从继电器事件记录看，两次保护动作跳闸均为相间短路故障。根据对称分量法分析两相短路情况如下：

龙源期刊网

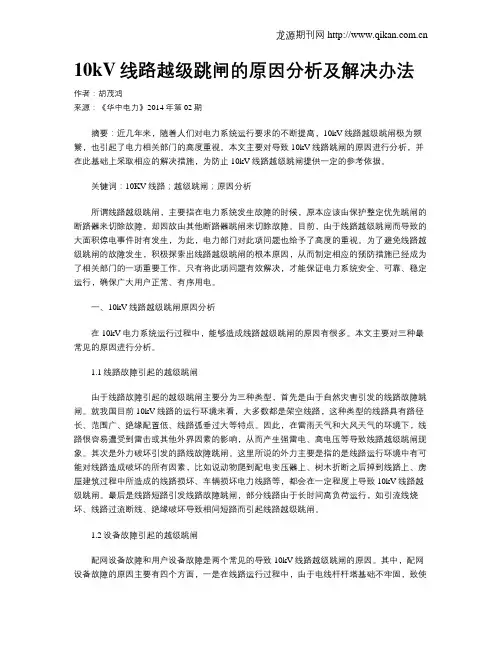

10kV线路越级跳闸的原因分析及解决办法

作者：胡茂鸿

来源：《华中电力》2014年第02期

摘要：近几年来，随着人们对电力系统运行要求的不断提高，10kV线路越级跳闸极为频繁，也引起了电力相关部门的高度重视。本文主要对导致10kV线路跳闸的原因进行分析，并在此基础上采取相应的解决措施，为防止10kV线路越级跳闸提供一定的参考依据。

关键词：10KV线路；越级跳闸；原因分析

所谓线路越级跳闸，主要指在电力系统发生故障的时候，原本应该由保护整定优先跳闸的断路器来切除故障，却因故由其他断路器跳闸来切除故障。目前，由于线路越级跳闸而导致的大面积停电事件时有发生，为此，电力部门对此项问题也给予了高度的重视。为了避免线路越级跳闸的故障发生，积极探索出线路越级跳闸的根本原因，从而制定相应的预防措施已经成为了相关部门的一项重要工作。只有将此项问题有效解决，才能保证电力系统安全、可靠、稳定运行，确保广大用户正常、有序用电。

一、10kV线路越级跳闸原因分析

在10kV电力系统运行过程中，能够造成线路越级跳闸的原因有很多。本文主要对三种最常见的原因进行分析。

1.1线路故障引起的越级跳闸

由于线路故障引起的越级跳闸主要分为三种类型，首先是由于自然灾害引发的线路故障跳闸。就我国目前10kV线路的运行环境来看，大多数都是架空线路，这种类型的线路具有路径长、范围广、绝缘配置低、线路弧垂过大等特点。因此，在雷雨天气和大风天气的环境下，线路很容易遭受到雷击或其他外界因素的影响，从而产生强雷电、高电压等导致线路越级跳闸现象。其次是外力破坏引发的路线故障跳闸。这里所说的外力主要是指的是线路运行环境中有可能对线路造成破坏的所有因素，比如说动物爬到配电变压器上、树木折断之后掉到线路上、房屋建筑过程中所造成的线路损坏、车辆损坏电力线路等，都会在一定程度上导致10kV线路越级跳闸。最后是线路短路引发线路故障跳闸，部分线路由于长时间高负荷运行，如引流线烧坏、线路过流断线、绝缘破坏导致相间短路而引起线路越级跳闸。

一起500kV线路开关异常跳闸事件分析探讨

摘要：500kV线路的正常运行对于保持大电网的安全稳定尤为重要。线路故障跳闸是电力系统最为常见的故障。当500kV线路发生异常跳闸时候，往往会引起系统事故，从而造成电力系统全部或部分正常运行遭到破坏，以致造成对用户的停止供电或少供电，甚至造成人身伤亡或电气设备的损坏。继电保护装置能反映出电力系统中电气元件发生故障或不正常运行状态，而纵联差动保护是线路保护装置的主保护，能够迅速动作于断路器跳闸。

本文针对一起500kV线路异常跳闸事件，从跳闸事件发生的前后设备运行状况以及保护动作过程，深入分析其原因，发现为电流回路端子N短接错位导致。暴露出线路保护 N 线端子接线没有重点检查，未能及时发现回路隐患等问题。

最后本文总结反思本次事件发生的原因，提出几点预防措施，给其他500kV厂站提供借鉴，防止类似事故再次发生。

关键词：500kV线路保护、电流回路、差动保护动作、故障分析

正文

一、事件概况

A电厂为新建火电电厂，项目一期装机容量2x1000MW，升压站主接线方式为二分之三接线方式，电压等级500kV，断路器采用平高电气公司生产的气体绝缘全封闭组合电器（GIS）。线路保护装置采用南瑞继保线路保护装置和北京四方线路保护装置双重化配置。站内所有一次设备电气实验合格，保护装置校验完成且结果合格，调试已完成。06月16日，该厂站进行主变整组启动对主变进行充电操作，16日13时50分，500kV A电厂乙线A套线路保护A相纵联差动保护动作，跳开第二串联络5022开关，跳开第二串线路5021开关。

二、事件发生的过程

（1）事件发生前一次设备运行方式

主变部分：#1主变压器在热备用状态，#1主变中性点直接接地。

500kV部分：第一串#1主变5011开关在热备用状态（即5011在分闸位置、50111、50112、50116在合闸位置），第一串联络5012开关在热备用（即5012在分闸位置、50121、50122在合闸位置），线路甲线5013开关在运行状态（即5013在合闸位置、50131、50132、50136在合闸位置），第二串#2主变5023开关在运行状态（即5023在合闸位置、50231、50232在合闸位置），第二串联络5022开关在运行状态（即5022在合闸位置、50221、50222在合闸位置），线路乙线5021开关在运行状态（即5021在合闸位置、50211、50212在合闸位置、50216在分闸位置），I母在运行状态，II母在运行状态，线路甲线在运行状态，线路乙线在冷备用状态（线路乙线不在此次启动范围）。

浅谈35 kV高压断路器跳闸故障原因分析

摘要：我国目前有很多变电站，分为不同的电压等级，同时也具有各自的特殊供电功能。在实际供电过程中，当高压断路器跳闸故障发生时，如果不能及时查明原因并且解决，会对供电方面产生巨大的影响，进而影响人们的生活。本文以莱钢陈家庄变电站和黄麓变电站35 kV高压断路器跳闸故障进行举例分析，对故障现象、故障原因分析和采取的解决措施进行了简要描述，为解决高压断路器跳闸故障相关问题提供理论支持。

关键词：35 k V；断路器；故障分析；高压

背景：

高压断路器是电力系统中最重要的电器设备，主要的作用是在系统发生故障或者异常时切断和接通负荷电路，另外有个别断路器是通过地接短路电流实现，保证整个电路正常工作。断路器的选择主要考虑工作寿命、实现断开电流的时间长短、结构、成本和使用方便程度多个因素。随着高压断路器不断更新换代，其在电力系统中的应用越来越广泛，但同时，出现高压断路器跳闸故障也越来越多，情况越来越复杂。所以，对于高压断路器的了解以及特殊情况发生时对事故原因准确的分析判断在实际生产中越来越重要。本文举例分析了两种不同事故中的故障现象、故障原因和解决措施，为解决高压断路器跳闸故障相关问题提供理论支持。

1案例1

1.1故障现象

莱钢 110 k V 陈家庄变电站含 110 k V 和 35 k V两个电压等级，站内共有三台双绕组降压变压器，主要供给冷轧薄板厂、焦化厂、特钢、艾山工业区等生产和生活用电，站内 35 k V 配电装置为空气绝缘封闭式开关柜型式。2012 年 7 月 16

日晚，变电站发生35 kV高压断路器跳闸故障，导致供电停止，下面描述一下当天的事故细节，下午七点零六分，工人反应监测到跳闸情况，并且连续多次，原因不明，供电停止造成多处鼓风机停机，影响钢铁生产，急需排查。随后，我们马上召集技术人员对事故进行分析，结果发现发生35 kV高压断路器跳闸的原因主要是部分线路出现短路故障，在检查电缆线过程中清晰看到部分位置能观察到击穿痕迹。我们马上对焦化厂 1 号35 k V变电站焦化Ⅰ线进线柜内 B 相电缆表面绝缘层做了相应的处理，将击穿的电缆换新，随后进行重新供电。但此时焦化Ⅰ线、冷轧Ⅰ线电流速断保护动作发生，断路器再次发生跳闸故障，但是冷轧Ⅰ线全线正常，于是有经验的检测人员判断原因可能是35 k V 静止无功补偿（SVC）系统可能存在接地击穿点，经过详细的排查后证明了此判断。
