一起低压配电越级跳闸事例分析越级跳闸是指电气设备的额定电流小于所连接电路中的短路电流，但在电气设备故障时，电气设备跳闸后，却引起电气设备短路电流越级至配电系统的下游设备，从而引起下游设备也跳闸的现象。
某工厂的低压配电设备是由一台主配电箱和几个分配电箱组成的。
主配电箱与分配电箱之间的连接采用了直接连接的方式，没有设立短路电流限制器。
某天，工厂生产设备中一台设备发生了故障，电流突然增大，低压配电系统的负荷电流超过了主配电箱的额定电流。
由于主配电箱没有过载保护装置，主配电箱内的熔断器无法起到保护作用，电路中的电流仍然继续增大。
由于工厂生产设备对电源的供电要求较高，此次越级跳闸事故导致了生产线的停工。
工厂通过查找原因后发现，主要是由于配电系统的设计不合理，没有考虑到故障设备短路电流对整个配电系统的影响。
配电系统中没有设置过载保护装置，也没有对配电系统进行定期的维护检查，导致了设备的故障无法及时得到处理。
为了避免类似的低压配电越级跳闸事故的发生，工厂采取了以下措施：1. 对配电系统进行改造升级，增加过载保护装置，并设置短路电流限制器。
通过设置过载保护装置，可以保护配电系统中的电气设备，在发生故障时可以及时跳闸，避免短路电流越级。
2. 对配电系统进行定期的维护检查，及时发现并处理故障设备。
通过对配电系统的维护检查，可以及时发现故障设备，并对其进行维修或更换，避免故障设备引发的越级跳闸事故。
3. 加强员工的安全培训，加强对配电系统安全操作的宣传教育。
通过加强员工的安全培训和宣传教育，提高员工的安全意识，使其在工作中重视配电系统的安全操作，避免因操作不当引发越级跳闸事故的发生。
通过以上措施的实施，工厂成功避免了低压配电越级跳闸事故的发生，提高了配电系统的可靠性和安全性。
工厂也加强了对配电系统的管理和维护，保证了设备的正常运行和生产的连续性。
一起低压配电越级跳闸事例分析
最近，某工业园区的一起低压配电事故引起了广泛关注和深思。
该工业园区是一家大
型企业的生产基地，生产设备不断更新，从原有的低压系统逐步升级成现在的高级低压系统。
2021年5月20日上午11时许，该工业园区的一段低压配电线路发生了越级跳闸事故，导致近200台生产设备停机，损失达600万元。
经调查，该次事故的直接原因是低压配电系统中一根相线和中性线接触不良，积聚了
较高的电压，导致跳闸器突然跳闸。
之所以发生此次事故，主要是由于维护和管理不到位，也与配电设备过时和老化有关。
该企业的低压配电系统原本设计于上世纪80年代，虽经过多年的改造和升级，但难免存在一定的老化问题。
同时，由于过大的负荷压力，绝大部分电缆的额定电压都已经超出
使用寿命，容易导致电气性能逐步衰退。
这些都是导致事故的潜在隐患。
此次事故反映出了企业在低压配电方面维护和管理存在的难题，尤其是老旧设备的管
理和更换，需要加强监管、加强更新设备和技术投入，以提高低压配电系统的安全性、可
靠性和环保性。
同时，此次事故也提醒广大企业要高度重视低压配电系统的安全管理，特别是在配电
系统的投运和使用阶段要严格遵守有关电工安全规程和标准，加强设备日常维护与保养，
提高维修工人的技术水平和安全意识。
在配电系统出现问题时，必须及时排查故障，修复
设备，防止事故的发生。
最后，低压配电系统的检查和维护工作也要与其他安全措施协调配合，如建立火灾预
防和控制措施、做好地面防静电措施、采用可靠有效的漏电保护等，以有效防范低压配电
事故的发生。

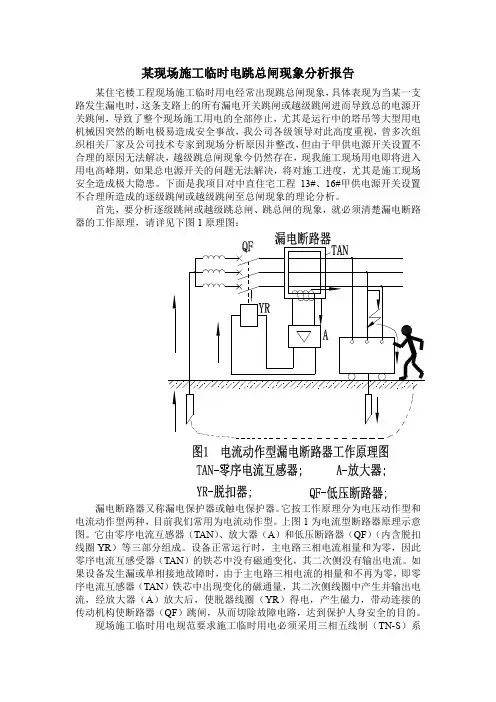

某现场施工临时电跳总闸现象分析报告某住宅楼工程现场施工临时用电经常出现跳总闸现象，具体表现为当某一支路发生漏电时，这条支路上的所有漏电开关跳闸或越级跳闸进而导致总的电源开关跳闸，导致了整个现场施工用电的全部停止，尤其是运行中的塔吊等大型用电机械因突然的断电极易造成安全事故，我公司各级领导对此高度重视，曾多次组织相关厂家及公司技术专家到现场分析原因并整改，但由于甲供电源开关设置不合理的原因无法解决，越级跳总闸现象今仍然存在，现我施工现场用电即将进入用电高峰期，如果总电源开关的问题无法解决，将对施工进度，尤其是施工现场安全造成极大隐患。
下面是我项目对中直住宅工程13#、16#甲供电源开关设置不合理所造成的逐级跳闸或越级跳闸至总闸现象的理论分析。
首先，要分析逐级跳闸或越级跳总闸、跳总闸的现象，就必须清楚漏电断路器的工作原理，请详见下图1原理图：漏电断路器又称漏电保护器或触电保护器。
它按工作原理分为电压动作型和电流动作型两种，目前我们常用为电流动作型。
上图1为电流型断路器原理示意图。
它由零序电流互感器（TAN）、放大器（A）和低压断路器（QF）（内含脱扣线圈YR）等三部分组成。
设备正常运行时，主电路三相电流相量和为零，因此零序电流互感受器（TAN）的铁芯中没有磁通变化，其二次侧没有输出电流。
如果设备发生漏或单相接地故障时，由于主电路三相电流的相量和不再为零，即零序电流互感器（TAN）铁芯中出现变化的磁通量，其二次侧线圈中产生并输出电流，经放大器（A）放大后，使脱器线圈（YR）得电，产生磁力，带动连接的传动机构使断路器（QF）跳闸，从而切除故障电路，达到保护人身安全的目的。
现场施工临时用电规范要求施工临时用电必须采用三相五线制（TN-S）系统，并不得少于三级漏电保护措施，即一、二、三级箱分别设置漏电开关，做到对施工现场临时电分片、分级保护，故障跳闸时只切断与故障有关部分，使正常线路不受影响，从而实现选择型切除故障支路。
一起低压配电越级跳闸事例分析随着我国电力行业的快速发展，低压配电系统在工业和民用领域中得到了广泛应用。
随之而来的问题也不容忽视。
在低压配电系统中，越级跳闸是一个比较常见的问题，它可能给电网和设备带来不小的影响。
下面，我们来分析一起低压配电越级跳闸的事例，并总结相关经验教训。
事例描述：某工厂的低压配电系统发生了越级跳闸的问题。
该工厂的配电系统主要由变压器、开关柜、电缆线路和配电设备组成。
在某一天下午，由于生产线突然停电，工作人员检查后发现是某一配电箱的跳闸导致的。
随后，工作人员将跳闸的配电箱重新合上，生产线恢复正常运行。
不久又出现了类似的现象，工作人员进行了多次排查并未找到明显的故障原因。
经过仔细检查，工厂电力维护人员发现了越级跳闸的根本原因。
原来，该工厂的配电系统设计中存在着不合理的配电线路连接，导致一些电流过大的情况下，越级跳闸的问题时有发生。
随着工厂生产线的不断扩建，原有的配电系统并未及时进行相应的升级改造，设备的老化和负载增加也加剧了此类问题的发生。
事例分析：从这个事例可以看出，低压配电系统越级跳闸的问题不容忽视。
在这个事例中，出现了配电线路连接不合理、设备老化和负载增加等多方面的原因。
我们需要采取一系列的措施来避免类似问题的再次发生。
对于配电系统的设计和施工，需要严格按照相关规范和标准进行。
尤其是在工厂等重要场所，应当由专业的设计和施工单位进行设计和施工，确保配电系统的安全可靠。
对于配电线路的连接，需要合理规划、适当布线，避免因为线路连接不合理导致的越级跳闸问题。
对于设备的老化和负载增加问题，需要及时进行设备的检修和更换，并且在负载增加时，应当及时进行配电系统的扩容和改造。
在工厂运行过程中，应当定期进行设备的检查和维护，确保设备的正常运行和安全可靠。
对于越级跳闸等问题的排查和处理，需要由专业的电力维护人员进行。
一旦发现类似问题，应当及时排查原因，并采取相应的措施进行处理。
还应当对出现问题的设备进行记录和分析，为今后的维护工作提供参考。
一起低压配电越级跳闸事例分析低压配电越级跳闸是指在低压配电系统中，电器设备所连接的回路中发生故障时，跳闸保护装置跳闸的动作超过了故障所在的回路，导致其他正常运行的回路也被停电的现象。
某楼宇的低压配电系统正常运行，一天突然发生了一起跳闸事故。
经过检查，事故发生在一台空调设备的电路中，该空调设备使用的是A级跳闸保护装置。
由于空调设备本身的过载保护装置故障，导致空调设备在运行时电流超过额定值，引起回路内的线路过热。
而在该回路中，连接着另外一台使用B级跳闸保护装置的冰箱设备。
当线路过热时，A级跳闸保护装置应该及时跳闸切断电源，以防止发生火灾等事故。
由于该设备的过载保护装置故障，导致A级跳闸保护装置动作缓慢，电流持续流过设备，引起回路过热。
当回路过热时，B级跳闸保护装置应该跳闸切断电源，以保护冰箱设备不受损。
在这种情况下，由于A级跳闸保护装置没有及时跳闸，电流继续流过回路中的B级跳闸保护装置，使其跳闸动作。
这样，整个回路内的电源都被切断，导致其他正常运行的设备也断电。
事故发生后，检修人员及时进行排查并更换了过载保护装置故障的空调设备，并修复了A级跳闸保护装置的故障。
通过事故分析，得出了以下教训和改进措施：设备故障检修工作的及时性和质量性需要得到保证。
本次事故的起因是空调设备的过载保护装置故障，如果能够及时发现并更换故障设备，就可以避免事故的发生。
对跳闸保护装置的选择应当根据回路的特点进行合理的配置。
回路内设备的特点、负载情况和使用环境等，都会影响跳闸保护装置的选择。
在本次事故中，A级跳闸保护装置的动作缓慢，导致了整个回路的停电。
可以考虑更换为动作速度更快的装置，以提高系统的安全性。
定期对低压配电系统进行检查和维护工作，以保证设备的正常运行。
低压配电系统是建筑物中电力供应的重要组成部分，对其进行定期检查和维护是防止跳闸事故发生的重要措施。
通过对低压配电系统越级跳闸事例的分析和总结，可以提高人们对低压配电系统的安全意识，促进电气设备的安全运行。
一起低压配电越级跳闸事例分析
近日，某小区住户家中的电器运行时，突然出现了跳闸现象，经过排查发现，是低压配电箱内的保险丝烧断造成的。
为了查明问题原因，相关工作人员进行了调查分析。
经过查找，发现该小区的低压配电箱实行的是越级跳闸措施，这也是引发问题的主要原因。
越级跳闸措施是为了保证低压侧设备的安全而采取的措施，是在高压侧跳闸无法实现时，低压侧自动跳闸的一种机制。
然而，由于越级跳闸需要依靠设备的运行状态和信号传输等多个因素，并且其跳闸电压范围较窄，因此，一旦出现故障，就会引发连锁反应，造成跳闸频繁，影响供电稳定性。
对于上述问题，电力部门应当采取措施，保障供电质量。
首先，应加强对低压配电箱的检测和维护力度，确保其设备运行状态良好，并及时更换损坏的配件。
其次，应注重提升设备的自我保护功能，通过引入先进的智能控制技术，完善越级跳闸机制，实现弹性断电和部分区域断电等智能化控制，提高抗干扰能力和判断精度，推动该措施的可持续发展和应用。
同时，市民和用户在使用电器和电力设施时，需注意用电规范，避免超载、短路等行为，同时也需积极反馈问题，及时与电力部门联系沟通，协商解决，共同维护电力供应安全和质量。
总之，低压配电越级跳闸是一种重要的保护措施，能够有效防止供电事故的发生，但其承载的责任也非常重大，必须加强管理和运行监控，确保其稳定、可靠地服务于社会需求。
施工现场越级跳闸分析及优化对策摘要：本论文主要介绍了近期发现的一起施工现场临时用电总电源开关经常出现跳闸现象的故障原因分析，及其危害，经验教训和处理方法。
一、首先，此次施工现场临时用电总的电源开关经常出现跳闸现象，使得整个现场施工用电全部停止。
通过对现场情况分析原因，发现其总电源开关设置不合理，若无法解决，随着天气的逐渐炎热，针对夏季用电量增多，用电负荷不断攀升，高温季节易发生事故的特点，越级跳总闸现象若仍然存在，对施工现场的安全来说是极大隐患。
二、接下来对电源开关设置不合理所造成的跳闸现象进行分析。
三、最后，分析了故障中反映出的管理不足，提出了预防措施及建议，并为今后类似问题的解决提供参考。
关键词：漏电断路器跳闸临时用电1故障事例在5月初的夏季来临之际，在一次临时用电施工现场进行了一次安全隐患，文明施工的专项大检查，检查时发现施工现场临时用电经常出现跳总闸现象，具体表现为当某一支路发生漏电时，这条支路上的所有漏电开关跳闸或越级跳闸进而导致总的电源开关跳闸，导致了整个现场施工用电的全部停止，极易造成安全事故。
经过对施工现场的认真细致的排查，了解施工现场的安全责任落实情况，再对现场分析原因并整改，如果总电源开关的问题无法解决，将对施工进度，尤其是施工现场安全造成极大隐患。
2理论分析下面是对电源开关设置不合理所造成的逐级跳闸或越级跳闸甚至跳总闸现象的理论分析。
首先，要分析逐级跳闸或越级跳闸甚至跳总闸现象，就必须弄清楚漏电断路器的工作原理。
2.1主要结构漏电断路器，简称漏电开关，又叫漏电保护器，漏电断路器可以按其自身的保护功能、结构特征、动作灵敏度、安装方式、极数和线数、运行方式等分类，一般可分为三种，分别为漏电保护继电器、漏电保护开关和漏电保护插座。
漏电断路器由放大器（A）、零序电流互感器（TAN）和低压断路器（QF）（内含脱扣线圈YR）等三部分组成。
当设备正常运行时，由于其主电路三相电流相量和为零，因此，零序电流互感受器（TAN）的铁芯中没有磁通变化，其二次侧线圈没有输出电流。
一起低压配电越级跳闸事例分析背景在低压配电系统中，有时会发生越级跳闸的情况。
越级跳闸指的是，当低压配电系统中的某一回路发生故障时，周围电路中的保护器件也会跳闸，导致其他正常运行的电路也停电。
这种情况给用户带来不便，同时也增加了对系统的维修和维护的难度。
本文将分析一起低压配电越级跳闸事例，探讨其原因及解决方法。
事例描述该事例发生在某工厂的低压配电系统中。
工厂的低压配电系统由一台6kV/0.4kV变压器供电，供电能力充足。
变压器输出的0.4kV电压通过主配电柜分配给各个分配柜，再由分配柜分别供电给工厂的各个电路。
在事例中，某个电路发生了短路故障，导致该电路中的保护开关跳闸。
与该电路相邻的其他电路中的保护开关也随之跳闸，导致其他电路也停电。
问题分析在分析该事例时，出现了越级跳闸的原因主要有以下几个方面：1. 电网接地电流过大电网接地电流过大可能是导致越级跳闸的主要原因之一。
当电网接地电流过大时，某个电路发生故障时，电流会通过配电柜的共性接地点返回电网，刺激其他电路中的保护器件跳闸。
2. 配电柜的接地系统不合理配电柜的接地系统不合理也可能导致越级跳闸。
合理的接地系统可以提供良好的接地条件，将电流迅速引入接地网中，减少对其他电路的影响。
如果配电柜的接地系统不合理，接地阻抗较高，则不能迅速引导故障电流，导致越级跳闸的可能性增加。
3. 保护器件的选择不合适保护器件的选择不合适也可能导致越级跳闸。
在低压配电系统中，不同电路的保护器件应根据电路的负荷和电流特性进行合理选择。
如果保护器件的额定电流较小，无法承受周围电路中的故障电流，则容易发生越级跳闸的情况。
解决方法为了解决低压配电系统中的越级跳闸问题，可以采取以下方法：1. 优化接地系统优化配电柜的接地系统，降低接地阻抗，提高接地的可靠性。
可以增加接地体的数量和面积，采用良好的接地电缆，提高接地电阻的负载能力，减少接地电流对其他电路的影响。
结论本文对一起低压配电越级跳闸事例进行了分析，总结了导致越级跳闸的主要原因，并提出了解决方法。
一起低压配电越级跳闸事例分析
1. 事故背景：描述事故发生的时间、地点、涉及的配电设备及其参数等基本背景信息。
2. 事件经过：详细描述事故发生前、中、后的一系列事件和行为。
操作人员在处理某个低压配电箱时，由于某种原因忽略了其设置的保护装置导致跳闸，进而引发设备短路等事故。
3. 分析原因：对事件的原因进行分析，并归纳总结。
a. 人为因素：考虑操作人员是否具备足够的专业知识和经验，是否严格按照操作规程进行操作，并提供培训和考核的情况；是否存在疏忽大意、不重视安全的问题。
b. 设备因素：研究设备的设计、制造和维护情况，是否存在设备缺陷、材料老化、设备焊接强度不够等问题。
c. 管理因素：探究管理部门对低压配电设备的检修和维护情况，是否存在管理不严格、人员流动较大等问题，以及管理规程是否与实际操作相符等。
4. 教训和改进措施：根据对事故原因的分析，提出相应的教训和改进建议。
a. 增加操作人员的专业知识和技能培训，加强安全意识和工作纪律的教育；
b. 进行设备定期检修和维护，更新老化设备，确保设备运行状态良好；
c. 建立健全的安全管理制度，加强对低压配电设备的管理和检查；
d. 提供及时有效的技术支持和紧急处理措施培训，以防止事故的发生和扩大；
e. 引入先进的监控和报警设备，及时发现和处理设备故障。
通过以上的分析，可以对一起低压配电越级跳闸事例进行全面的了解，从中总结教训并提出改进措施，以预防类似事件的再次发生，并确保低压配电系统的安全运行。
一起空开越级跳故障处理实例
一、故障源；前大门岗值班室所有电源均无
二、故障检查；检查电源控制箱，总漏电断路器跳闸，漏电按钮弹出，故障原因系漏电跳闸。
三、故障分析：检查所有漏保空开动作值均为0.1，因总漏保灵敏度高于分闸，故分闸不跳跳总闸，所以需分段；
1、照明线路及灯具漏电导致
2、插座线路及插座用电电器部分漏电导致
3、空调线路及空调机漏电导致
4、漏电断路器故障
5、应急照明部分漏电导致
四、故障检查处理过程：
1、首先断开所有分闸后合上总闸，以确定总闸良好。
送电成功，总闸良好；
2、照明系统合闸以确定照明系统有无故障，送电成功正常；
3、空调系统合闸，正常
4、应急系统合闸，正常
5、插座系统合闸，总闸跳闸，故障现象已找到。
断开所有空开电源，摇表分段取中检查插座部分电路。
五、检查处理结果：
插座电路尾端一铁接线盒里的电线绝缘损坏（估计施工时已损）导致电线与铁接线盒相接触导致漏电跳闸。
更换损坏电线，从后往前恢复所有线路。
合闸试验，供电恢复正常。
六．经过处理这个事件后我们以后布线施工过程中一定要细心，施工完成要检查，避免类似事情发生。
