井 下 工 具
一、K344-114封隔器（原457-9、457-8）
封隔器类型：属于水力扩张式封隔器，无支撑、液压坐封、无压差解封。
用途及应用情况：主要用于注水、压裂、找串、封串等。
技术指标：⑴总长：902mm；⑵最大外径：114mm；⑶最小通径：φ55mm；⑷坐封压力1.3～1.5MPa；⑸工作压力：15MPa；⑹工作温度：50℃、70℃、90℃。
工作原理
坐封：从油管内加液压，液压经下接头处的孔眼作用于胶筒内腔，从而使胶筒涨大，封隔油套环形空间；
解封：放掉油管压力，胶筒收回解封。
二、Y341-114S双液缸封隔器
封隔器类型：属于水力压缩式封隔器，无支撑、液压坐封、上提解封。
用途：主要用于分层注水、堵水。
技术指标：⑴总长：976mm；⑵最大外径：114mm；⑶最小通径：50mm；⑷坐封压力18MPa；⑸工作压力： 25MPa；⑹工作温度：120℃；⑺解封上提力：8-10t。
工作原理
坐封：油管加液压，液压经中心管上的传压孔作用于上、下两个坐封活塞上，上、下两个活塞与上下活塞套形成两个液压缸，剪断坐封销钉后共同上行，压缩胶筒，使胶筒直径变大，封隔油、套环形空间。放掉油管压力，上活塞套被卡簧锁住，使坐封活塞不能退回，胶筒始终处于封隔油、套环形空间状态。
解封：上提油管，胶筒、坐封活塞、活塞套、卡簧挂不动，中心管上行，剪断卡簧挂上的解封销钉，卡簧挂在胶筒弹力的作用下下行，解除锁定，胶筒收回而封隔器解封。
三、K344-114-X-BY-120/25可洗井封隔器
封隔器类型：属于水力密闭式封隔器，无支撑、液压坐封、液压解封。
用途：主要用于分层注水。
技术指标：
⑴总长：802mm；⑵最大外径：114mm；⑶最小通径：50mm；⑷坐封压差 1.5-3MPa；⑸工作压力： 25MPa；⑹工作温度：120℃；⑺解封压力：≤6MPa。
工作原理
采用扩张式胶筒，坐封阀和解封阀完全分开，坐封和解封互不干扰的双体阀结构，使高压液体在压差作用下，通过坐封阀的单流凡尔进入胶筒密闭压力腔，只进不出，胶筒膨胀坐封；解封时采用泄压杆，当套压达到一定值后，泄压杆打开密闭压力腔，封隔器解封，进而在封隔器外部形成洗井通道，从而形成了压差坐封、密闭密封、反洗解封的压差密闭式封隔器结构。
400-0393-558
地址：濮阳市中原路与106国道交叉口南 400-0393-558 网址：

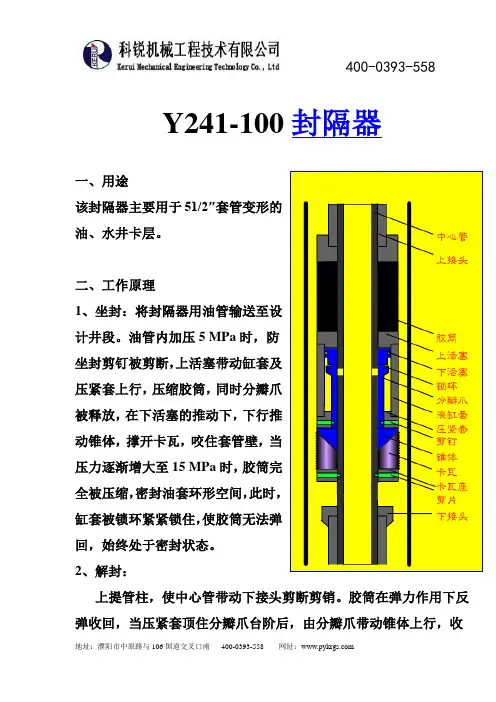

Y241-100封隔器
一、用途
该封隔器主要用于51/2″套管变形的油、水井卡层。
二、工作原理
1、坐封：将封隔器用油管输送至设计井段。油管内加压5 MPa时，防坐封剪钉被剪断，上活塞带动缸套及压紧套上行，压缩胶筒，同时分瓣爪被释放，在下活塞的推动下，下行推动锥体，撑开卡瓦，咬住套管壁，当压力逐渐增大至15 MPa时，胶筒完全被压缩，密封油套环形空间，此时，缸套被锁环紧紧锁住，使胶筒无法弹回，始终处于密封状态。
2、解封：
上提管柱，使中心管带动下接头剪断剪销。胶筒在弹力作用下反弹收回，当压紧套顶住分瓣爪台阶后，由分瓣爪带动锥体上行，收 400-0393-558
地址：濮阳市中原路与106国道交叉口南 400-0393-558 网址：
缩卡瓦，实现彻底解封。
三、技术特点
1、采用特殊结构的胶筒，封隔可靠，承压能力高。
2、卡瓦锚定，可有效克服管柱蠕动，延长使用寿命。
四、注意事项
1、 封隔器坐封位置应尽可能避开套管接箍
2、工具运输时，严禁碰撞，储存时平直架放
3、 防潮湿，防腐蚀。
封隔器和桥塞是石油和天然气开采中常用的工具，它们的主要作用是隔离和封堵油气层，以确保开采过程中的安全和效率。以下是关于封隔器和桥塞标准的介绍：
一、封隔器标准
耐压性：封隔器需要能够在高压环境下正常工作，因此其耐压性能是关键指标。标准要求封隔器能够承受一定的压力，以确保在开采过程中不会发生泄漏。
密封性：封隔器的密封性能至关重要，因为它需要隔离油气层，防止流体互窜。标准要求封隔器的密封材料必须具有良好的耐磨性和耐腐蚀性，以确保长期使用下的密封性能。
结构强度：封隔器的结构强度必须足够，以承受开采过程中的各种应力。标准要求封隔器必须经过严格的强度测试，以确保在恶劣环境下能够保持稳定。
二、桥塞标准
耐压性：桥塞需要能够在高压环境下正常工作，因此其耐压性能是关键指标。标准要求桥塞能够承受一定的压力，以确保在开采过程中不会发生泄漏。
密封性：桥塞的密封性能同样至关重要，因为它需要隔离油气层，防止流体互窜。标准要求桥塞的密封材料必须具有良好的耐磨性和耐腐蚀性，以确保长期使用下的密封性能。
结构强度：桥塞的结构强度必须足够，以承受开采过程中的各种应力。标准要求桥塞必须经过严格的强度测试，以确保在恶劣环境下能够保持稳定。
总之，封隔器和桥塞是石油和天然气开采中不可或缺的工具，其质量和性能直接关系到开采过程的安全和效率。因此，必须严格遵守相关标准，确保封隔器和桥塞的质量和性能达到要求。
石油课堂十大完井工具，你知道几个？
海上油(气)田完井生产管柱中常用井下工具种类包括:封隔器(Packer)、井下安全阀(SSSV)、滑套（Sliding Sleev）、工作筒（Nipple）、偏心工作筒（Side Pocket Mandrel）、座落接头（Seating Nipple）、流动短节（Flow Couping）、加厚管（Blast
joint）、测试阀、泄油阀、工作筒、堵塞器等。
01
完井工具·封隔器
封隔器是生产管柱中最主要的井下工具之一，其主要功能如下：
• 分隔生产层段，防止层间流体和压力的串通和干扰；
• 分隔压井液和生产液；
• 满足采油（气）生产和修井作业的各种要求；
• 保留住套管环空中的封隔液，起到保护套管和安全生产的作用。
用于海上油（气）田完井的封隔器可分为可回收式和永久式两大类型，而按坐封方式，可分为液压坐封、机械坐封和电缆坐封。封隔器可分为很多种，根据实际生产需要进行合理的选型。封隔器最主要的部分就是卡瓦和胶皮，有些封隔器没有卡瓦（裸井井用封隔器）。封隔器种类繁多，最主要的功能就是卡瓦与套管间的支撑和脱皮与套管间的密封而进行一定位置的密封。
02
完井工具·井下安全阀
井下安全阀是井中流体非正常流动的控制装置，如海上采油平台发生火灾、管线破裂、井喷、地震引起的油井失控等，这样井下安全阀能自动关闭，实现井内流体的流动控制。
1）安全阀的分类：
• 钢丝可回收安全阀
• 油管携带式安全阀 • 套管环空安全阀最常用的安全阀为油管携带式安全阀
2）作用原理
通过地面加压，液压油通过压力液控管线传至传压孔到活塞，推动活塞向下移动并压缩弹簧，将活瓣活门打开，如果一直保持液控压力，安全阀处于打开状态；释放液控管线压力，靠弹簧张力向上推动活塞上移，阀板处于关闭状态。
03 完井工具·滑套
1）滑套能够通过内外套之间的的配合，来关闭或者连通生产管柱与环空之间的连通，其主要作用如下：
