井下工具简介

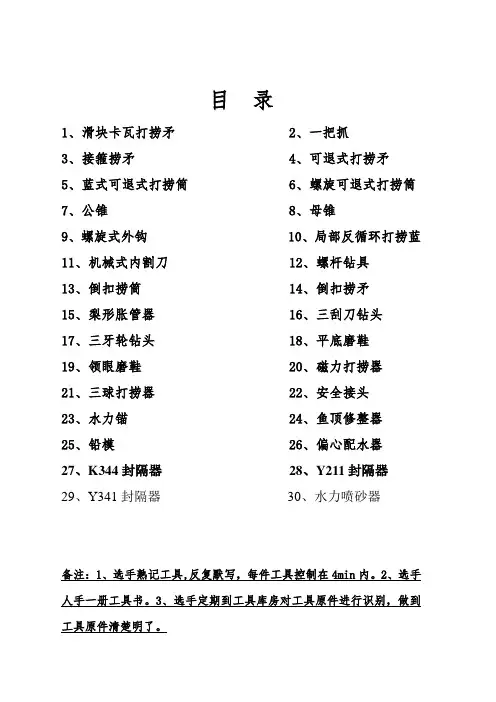

目录1、滑块卡瓦打捞矛2、一把抓3、接箍捞矛4、可退式打捞矛5、蓝式可退式打捞筒6、螺旋可退式打捞筒7、公锥8、母锥9、螺旋式外钩 10、局部反循环打捞蓝11、机械式内割刀 12、螺杆钻具13、倒扣捞筒 14、倒扣捞矛15、梨形胀管器 16、三刮刀钻头17、三牙轮钻头 18、平底磨鞋19、领眼磨鞋 20、磁力打捞器21、三球打捞器 22、安全接头23、水力锚 24、鱼顶修整器25、铅模 26、偏心配水器27、K344封隔器28、Y211封隔器29、Y341封隔器30、水力喷砂器备注：1、选手熟记工具,反复默写，每件工具控制在4min内。

2、选手人手一册工具书。

3、选手定期到工具库房对工具原件进行识别，做到工具原件清楚明了。

1、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D(S）73工具用途：内捞工具，专门打捞具有内孔的落物，也可进行倒扣作业或配合其他工具使用.工具结构:上接头、矛杆、卡瓦、锁块及螺钉。

工具原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。

操作方法:1、地面检查、丈量,滑道上涂抹机油，卡瓦运动灵活.2、下至鱼顶，记好悬重及方入，开泵洗井.3、下放引入鱼腔,观察碰鱼方入和入鱼方入及悬重变化，上提悬重增加，捞获。

4、倒扣作业时，提至设计负荷，再增加10—20KN.注意事项:对落鱼重量较大或鱼顶为油管外螺纹或遇卡严重时采用引鞋。

2、一把抓工具名称：一把抓工具型号：51/2套管一把抓工具用途：专门用于打捞井底不规则的小件落物，如钢球、凡尔座、螺栓、螺母、刮蜡片、钳牙、扳手、胶皮等。

工具结构：上接头、筒身、抓齿.工作原理：依靠抓齿弯曲变形原理捞获落物。

操作方法:1、下至井底以上1-2m开泵洗井,冲洗干净落鱼上部沉砂。

2、下放钻具，指重表略有显示时,相对井底方入找出最大方入，加压20-30KN,转3-4圈，指重表恢复后，再加压10KN左右，转5—7圈。

各位学员早上好，今天我受公司顾经理的委托，在我们钻井石油工具基地三楼召开井下工具及弃井作业的研讨会。

由于我本人对技术方面也谈不上是专家，所以今天我们主要是以与每个学员一起来探讨，沟通，互相学习。

如果在某方面讲的不好或有不对的地方，还请大家理解，提出指教。

下面我们大家一起来讨论一下井下工具。

A震击器震击器主要是与挠性接头，钻铤，加重钻杆等连接下井。

一旦钻具被卡，首先是下放钻具，然后上提钻具，通过几次或几十次的上提下放震击，使被卡钻具得到自由，也就是说解卡。

震击器的工作原理：通过拉伸后释放的能量，给予被卡钻具的冲击。

震击器的组成：（外部）由顶部接头，上部套筒，中间套筒，下部套筒，花键轴及花键套筒。

（内部）由芯轴，延长芯轴，上下弹簧管，扶正瓦，运行套，间隔衬套，磨擦衬套，上下调节套，活塞，被帽，防松螺母，防落弹簧挡圈，等组成。

检修过程：1)放油，解体，拆卸，检查，更换密封圈，清洗，探伤等。

2)组装：按标准要求对震击器进行组装，上扣，调试，试压，上堵，刷漆，出检修报告。

B打捞杯通常是连接在钻头上，它的主要功能是，打捞钻头齿及一些碎片。

具体在井下操作是将钻具放到井底，开泵，停泵等待2至3分钟，缓慢上提钻具5至10米，再下放钻具到井底，开泵2至3分钟，停泵，缓慢上提钻具，反复几次即可。

C反循环磁铁打捞篮反循环打捞篮在中软地层中可进行打捞取芯0.3~0.5M。

使井底牙轮或碎片随岩芯一起捞上来。

但打捞取芯进尺以不超过反循环打捞篮内的篮爪至钢球阀座底部之间距离为宜。

（先正循环，投球后改为反循环）。

工作原理：反循环打捞篮和组合式强磁打捞篮的钻井液循环路线相同，下钻到底正循环冲洗井底以后投入一钢球，待球落座后，钻井液则由双层筒体之间的下水眼射到井底，然后从井底通过铣鞋或一把抓进入捞筒的内部，最后由上水眼返环形空间，在钻井液反循环作用的冲击和携带下，被铣鞋拨松的井底碎物随钻井液一起进入篮筐，或被磁芯吸住捞获。

D磨鞋磨鞋分为a平底鞋b凹底鞋c锥体型d导向邻眼磨鞋。

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

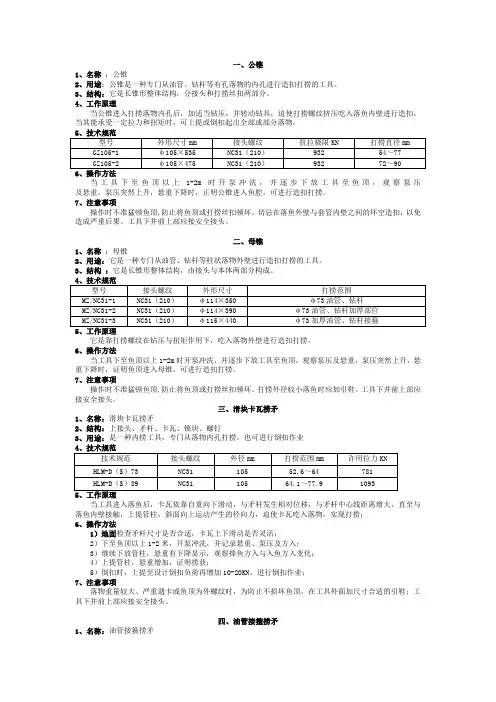

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

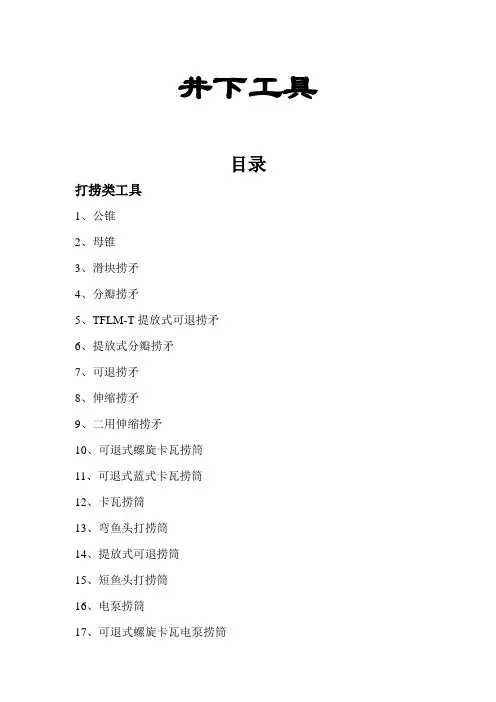

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—92母锥SY5115--92滑块捞矛SY/T5069—2000可退式捞矛SY/T5069—2000分瓣捞矛SY/T5069—2000TFLM—T 型提放式可退捞矛提放式分瓣捞矛SY/T5069—2000伸缩捞矛SY/T5069—2000二用伸缩捞矛SY/T5069—2000可退式螺旋卡瓦打捞筒SY/T5068--2000可退式蓝式卡瓦捞筒SY/T5068-2000卡瓦捞筒SY/T5068—2000弯鱼头打捞筒SY/T5068-2000提放式可退捞筒短鱼头捞筒SY/T5068—2000电泵捞筒SY/T5068—2000可退式螺旋卡瓦电泵捞筒SY/T5068—2000活页式捞筒SY/T5068--2000不可退式抽油杆捞筒SY/T5068--2000弯抽油杆打捞筒SY/T5068—2000组合式抽油杆捞筒SY/T5068-2000提放式可退抽油杆捞筒SY/T5068-2000三球打捞器SY/T5068-2000抽油杆接箍捞矛SY/T5069-2000多用打捞筒SY/T5068-2000颠倒式抽油杆捞筒SY/T5068-2000蓝式抽油杆捞筒螺旋卡瓦式抽油杆捞筒SY/T5068-2000偏心式抽油杆接箍捞筒SY/T5068-2000提放式倒扣捞矛SY/T5069—2000倒扣捞矛SY/T5069-2000可胀式倒扣捞矛SY/T5069-2000倒扣捞筒SY/T5068—2000提放式倒扣捞筒SY/T5068—2000反循环捞篮局部反循环打捞篮开窗打捞筒SY/T5068--2000缆绳打捞钩内外组合钩活齿钩。

井下作业常⽤⼯具井下作业常⽤⼯具（⼀）修井公锥公锥是⼀种专门从有孔落物的内孔进⾏造扣打捞的修井常⽤打捞⼯具，以GZ-NC31修井公锥为例来说明。

1、名称：GZ-NC31修井公锥2、结构：为长锥形整体结构，分接头和打捞螺纹两部分。

3、技术规范：外形尺⼨:Ф105mm×800mm ,接头螺纹:NC31 ,打捞孔径:48mm～65mm ,打捞螺纹表⾯硬度:HRC60～65 ,抗拉强度≥932MPa 。

4、⼯作原理：公锥进⼊打捞鱼腔之后，加适当钻压旋转钻具吃⼊落物内壁进⾏造扣。

当其能承受⼀定的拉⼒和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。

5、操作⽅法：当⼯具下⾄鱼顶上部1m～2m时，开泵冲冼，并逐步下放⼯具⾄鱼顶,观察泵压变化。

如泵压突然上升，指重表悬重下降，说明公锥进⼊鱼腔，可以造扣打捞。

如悬重逐步下降⽽泵压并⽆变化，说明公锥插⼊鱼腔外壁的套管环形空间，应上提钻柱，然后转动钻柱，重对鱼腔，直⾄悬重与泵压均有明显变化（公锥⼊腔），才能加压造扣，并进⾏打捞。

6、适⽤范围及⽤途：主要⽤于打捞落物内腔在48mm～65mm的有接箍的油管或厚壁管类落物。

7、注意事项：1)打捞时，不允许猛蹾鱼顶，以防将鱼顶或打捞螺纹蹾坏。

2)切忌在落鱼外壁与套管内壁的环形空间造扣，以避免造成严重后果。

3)⼯具下井前上部应接安全接头。

（⼆）母锥母锥是⼀种修井常⽤打捞⼯具，专门⽤于从管柱落物外壁进⾏造扣打捞，以MZ-NC31母锥为例来说明。

1、名称：MZ-NC31母锥2、结构：母锥是长筒形整体结构，由上接头与本体两部分构成。

3、技术规范：外形尺⼨:Ф115mm×600mm ,接头螺纹:NC31 ,打捞管柱外径:φ89mm ,打捞螺纹表⾯硬度:HRC60～65 ,抗拉强度≥932MPa 。

4、⼯作原理：母锥依靠打捞丝扣在钻压与扭距作⽤下，挤压吃⼊落物外壁造扣，将落物捞出。

5、操作⽅法：当⼯具下⾄鱼顶上部1m～2m时，开泵循环，下放观察泵压、悬重变化迫使鱼顶进⼊母锥内部进⾏造扣打捞。

30种井下作业工具4、可退式打捞矛工具名称：可退式打捞矛工具型号：HLM-D(S)73工具用途：专门用于捞取内孔较小的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。

5、蓝式可退式打捞筒工具名称：蓝式可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、蓝式矛头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。

蓝式矛头可以适应不同的内径，提高了工具的适用范围。

6、螺旋可退式打捞筒工具名称：螺旋可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、螺旋矛头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。

螺旋矛头可以适应不同的内径和落鱼形状，提高了工具的适用范围。

7、公锥工具名称：公锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、公锥头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。

公锥头可以适应不同的内径，提高了工具的适用范围。

8、母锥工具名称：母锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。

工具结构：上接头、矛杆、卡瓦、锁块、螺钉、母锥头。

工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。

母锥头可以适应不同的内径，提高了工具的适用范围。

9、螺旋式外钩工具名称：螺旋式外钩工具型号：HLM-D(S)73工具用途：专门用于捞取外径较大的落鱼。
