清水河大桥下部结构施工方案

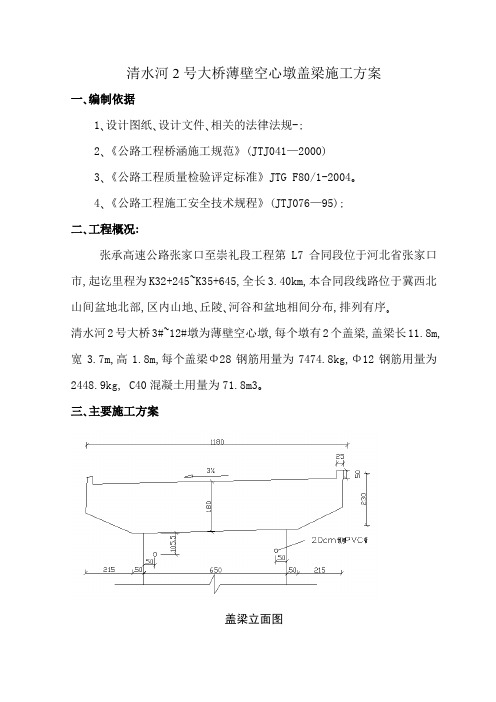

清水河2号大桥薄壁空心墩盖梁施工方案一､编制依据1､设计图纸､设计文件､相关的法律法规-;2､《公路工程桥涵施工规范》(JTJ041—2000)3､《公路工程质量检验评定标准》JTG F80/1-2004｡4､《公路工程施工安全技术规程》(JTJ076—95);二､工程概况:张承高速公路张家口至崇礼段工程第L7合同段位于河北省张家口市,起讫里程为K32+245~K35+645,全长3.40km,本合同段线路位于冀西北山间盆地北部,区内山地､丘陵､河谷和盆地相间分布,排列有序｡清水河2号大桥3#~12#墩为薄壁空心墩,每个墩有2个盖梁,盖梁长11.8m,宽3.7m,高1.8m,每个盖梁Φ28钢筋用量为7474.8kg,Φ12钢筋用量为2448.9kg, C40混凝土用量为71.8m3｡三､主要施工方案盖梁立面图㈠盖梁支承预埋由于清水河2号大桥薄壁墩墩高较高,盖梁施工平台采用预埋支承钢棒,在空心墩实心段浇筑时,施工队伍应严格根据测量交底进行20cmPVC管的预埋,PVC管中心距柱顶105.5cm,横向距墩柱边50cm｡PVC管需用φ8钢筋做定位筋焊接稳定,以保证砼浇筑时不产生位移,砼浇筑时钢管两侧用胶带密封以免漏浆｡盖梁底部支承详图㈡底模安装当薄壁墩砼强度达到80%后,拆除薄壁墩外模,将预埋PVC管疏通,按照上图进行盖梁支承的安装｡为了方便安拆,14cm预埋钢棒两端头各焊一吊环｡当钢棒穿完后,安装铁盒并将铁盒卡死,再依次安装方木､I56工字钢､[14槽钢,最后铺设盖梁底模｡㈢钢筋加工制作及预埋件埋设钢筋在钢筋加工厂内集中下料､加工,盖梁骨架网片焊接成型运至现场盖梁底模上绑扎｡底模事先刷好脱模剂,墩柱顶进行凿毛处理｡盖梁施工前,按照设计要求进行支座垫石网片､挡块､抗震螺栓的预埋,钢筋的保护层厚度不小于3.4cm｡㈣外模安装模板使用前先检查表面无变形,残留混凝土用平刮刀清除干净,注意不要将板面刮伤,清理好的模板刷脱模剂使用｡模板支立后由工程部进行标高测量,支立完毕由工程部对盖梁模板上方四角定位检查,位置准确后再由作业队用靠尺检验模板整体垂直度,用水平尺检测平整度｡㈤盖梁浇筑混凝土及养护检查模板有无缝隙､孔洞防止漏浆,检查钢筋的位置,如有移动及时纠正､恢复,保护层支垫检查､整理｡请现场监理对钢筋､模板的位置､尺寸､牢靠度､施工配合比等进行最后的检验,检验合格监理批准允许开盘打灰,开始灌注混凝土｡混凝土分层振捣,每30cm使用Φ50mm振动棒由中间向两边振捣使混凝土表面均匀､平均并以泛浆,整体连续浇筑中间不得间断｡浇筑完毕对混凝土面及时养护,过四个小时后用麻袋覆盖,每天定时专人洒水养护连续七天｡四､盖梁施工测量控制线型控制主要通过施工测量来进行的,施工测量控制内容包括:盖梁中心定位测量､高程测量､垂直度测量｡①中心定位控制:采用三维坐标控制法｡每个盖梁施工前,先用全站仪进行中心定位,设置好横､纵向护桩｡在浇筑砼施工过程中进行全程跟踪监测,一旦发现有偏移的迹象,立即暂停施工,进行模板纠正,然后继续进行施工｡②高程控制:采用LEICA TC402全站仪进行高程测量｡或利用桥边的高山坡,直接进行标高测量｡③垂直度测量:盖梁的垂直度测量采用全站仪进行｡测量时,用两台全站仪对准盖梁的互相垂直的两个角度进行定位｡④控制措施:组建精干的精测小组专门负责盖梁的测量工作,配备先进的测量仪器,确保盖梁的线型控制模板接缝采用建筑双面胶带或玻璃胶,模板的组装符合组装精度的要求｡五､安全技术措施1､作业人员必须佩戴安全帽､安全带,严禁酒后作业｡2､严格按盖梁施工防护交底进行施工,在I56工字钢上每1m焊接一∠7.5角钢支架,在支架上满铺带肋钢板,以便人员行走｡支架用φ16钢筋连接成整体,连接钢筋上悬挂安全网防护｡3､夜间施工必须有足够的照明;4､吊装作业必须有专人指挥,没人指挥时禁止吊装作业;5､从事高空作业要定期体验｡经医生诊断,凡患高血压､心脏病､贫血病､癫痫病以及其它不适于高空作业的,不得从事高空作业｡6､高空作业衣着要灵便,禁止穿硬底和带钉易滑的鞋｡7､高空作业所有材料要堆放平稳,工具随手放入工具袋(套)内｡上下传递物件禁止抛掷｡8､遇有恶劣气候(如暴雨､风力在六级以上)影响施工安全时,禁止进行露天高空､起重作业｡10､高处作业时安全带拴在牢固处,变换工作地点先将安全绳移至适当地方,拴牢后再行作业｡11､使用混凝土震捣器时,检查下列内容:震捣器的外壳､接地装置及胶皮线情况;电线的端部与震捣器的连接情况;震捣器的搬移地点以及在间断工作时电源开关关闭等情况｡震捣人员穿绝缘胶靴､戴绝缘手套｡12､机械和动力机的机座安置稳固｡转动的危险部位安设防护装置｡工作前检查机械､仪表､工具等,确认完好使用｡六､环保措施1､施工现场紧挨农田,要严禁破坏农田及植被,搞好与当地群众的关系,如损害和践踏农田,除照价赔偿外当事人需向物主赔礼道歉,经理部还需对其进行处罚和教育｡2､施工现场按照施工平面设置图进行排水设施建设,不得随意排放施工污水,不得破坏地表植被或堵塞水路;各类排水设施应及时维修和清理,保持其完好状态,使水流畅通,不产生冲刷和淤塞;临时排水设施尽量与永久性排水设施结合起来｡3､对工程弃渣､弃料,不得随意堆放,组织力量及时清理到指定地点,现场对材料的管理要做到不浪费的原则,施工完毕所有材料清场,做好还耕､还林工作｡4､除设有符合规定的装置外,不得在施工现场熔融沥青或者焚烧油毡､油漆以及其他会生成有毒有害有烟尘和恶臭气体的物质;采取有效措施控制施工过程中的扬尘,严禁将有毒有害废弃物用作土方回填,对产生噪音､振动的施工机械,应采取有效控制措施,减轻噪声扰民｡五､工程质量控制盖梁实测项目六､材料设备劳力及负责人名单。

清水河特大桥跨滨河路连续梁施工方案3.12清水河特大桥是连接两岸的重要交通枢纽，为保障桥梁的安全和稳定，需要精心设计和施工。

本文将介绍清水河特大桥跨滨河路连续梁施工方案3.12的具体内容。

1. 工程概况清水河特大桥跨越滨河路，整体设计为连续梁结构，主跨长度达到200米，总体长度达到1000米。

为了确保工程进度和质量，我们采取了一系列科学施工方案。

2. 方案内容2.1 前期准备工作在正式施工之前，我们将进行详细的勘察和设计工作，包括地质勘测、梁段制作、现场测量等，以确保施工的准确性和安全性。

2.2 施工过程1.梁段制作：我们将采用预制梁段的方式进行施工，提前在工厂将梁段制作成型，以保证施工进度。

2.搭设脚手架：在梁段制作完成后，我们将搭设脚手架，为梁段的架设和连接提供支撑。

3.梁段吊装：通过吊车等设备，将梁段吊装到指定位置，保证梁段的准确连接。

4.梁段连接：将吊装好的梁段进行连接，确保连接牢固、稳定。

5.质量检测：在梁段连接完成后，我们将进行质量检测，确保每个连接点的质量合格。

2.3 安全措施1.施工区域封闭：在施工过程中，我们将严格控制施工区域，确保施工安全。

2.安全警示标识：在施工现场设置明显的安全警示标识，提醒施工人员注意安全。

3.安全培训：我们将对参与施工的工作人员进行安全培训，提高他们的安全意识。

3. 施工效果通过本次施工方案的实施，清水河特大桥跨滨河路连续梁将得到有效地连接，保证了桥梁的通行安全和稳定性。

4. 结语清水河特大桥跨滨河路连续梁施工方案3.12的实施将为桥梁施工提供重要的参考，确保施工的顺利进行和质量保证。

感谢您的阅读。

以上为清水河特大桥跨滨河路连续梁施工方案3.12的相关内容，希望对您有所帮助。

桥梁墩身施工技术交底一、施工工艺流程说明根据桥墩墩身的不同形式、矩形、花瓶式及圆形柱式桥墩采用一模到顶的施工工艺图：矩形、花瓶式及圆形柱式桥墩柱施工工艺流程图二、具体施工方案（一）施工准备工作工程技术人员对施工图纸进行复核计算（包括墩柱中心桩位、高程和坐标）。

经审核无误后才进行现场施工。

墩身施工场地的四周应平整压实，合理堆放材料和机具，确保大型起重、砼泵车及运输机械的停放。

墩身施工前清理墩身范围内承台（系梁）混凝土表面并进行凿毛处理。

利用全站仪准确定出墩身的中心标高、中轴线、四周边线及支立模板边线，并加防护桩以备墩身中心复位用。

根据测出的墩周线，复测墩身底标高，采用高标号砂浆在墩身外边线抹带并利用水平尺找平，使带高一致，以利支模。

（二）矩形及圆形柱式桥墩施工1、脚支架及工作平台搭设要求钢管采用巾48X 3.5mm钢管，钢管上严禁打孔；扣件采用铸铁制作的扣件，在螺栓拧紧扭矩达65N*M时，不得发生破坏。

脚手板采用竹架板或木板，所用材料检查满足要求后，才能使用。

2、钢筋绑扎墩身施工前清理墩身范围内承台（系梁）混凝土表面并进行凿毛处理，在承台（系梁）顶面，准确测量墩身外轮廓线的位置，并标于承台（系梁）上。

复测墩身底标高，架立墩身施工支架。

钢筋的加工制作均在钢筋加工棚内进行，半成品钢筋运至现场按施工技术规范的有关规定进行绑扎。

钢筋笼完成后在主筋上绑扎预制混凝土垫块，以保证保护层的厚度。

钢筋安装遵循先下后上，先主后次原则，即先绑扎外露部分主筋、箍筋及拉结筋，再连接主筋绑扎箍筋。

间距按照设计尺寸严格控制。

当墩柱较高时，采用分节安装。

外露钢筋较长则需搭设支承架。

钢筋的绑扎顺序：一般情况下先长轴后短轴，由一端向另一端依次进行，按图纸要求划线、铺钢筋、穿箍筋、绑扎、成型。

钢筋安装应特别注意墩身钢筋预埋，为了保证钢筋预埋的准确性，采用支架进行定位，在承台钢筋顶面仍应设置一定位框以确保墩身钢筋的位置准确性。

墩身钢筋共分为三种类型，墩身主筋、箍筋及加强筋，根据类型及施工工艺分别采用如下接头方式。

清水河大桥桥面系专项施工方案一、项目介绍清水河大桥是连接两岸的重要交通枢纽，承载着大量车辆和行人的通行。

为了保障桥梁的安全和使用寿命，计划对清水河大桥的桥面系进行专项施工，对桥面进行修缮和维护，保障桥梁的通行安全和舒适性。

二、施工内容1.对清水河大桥桥面进行全面清理，清除积水和杂物，为后续施工做好准备。

2.检查桥面的裂缝和损坏情况，对损坏部分进行修补，确保桥面的平整和结实。

3.进行桥面的防水处理，确保桥面不受雨水侵蚀，延长桥面的使用寿命。

4.进行桥面的重新铺设，保证车辆和行人的通行安全和舒适性。

5.最后进行桥面的清洗和保养，确保桥面的整洁和光滑。

三、施工方案1. 施工准备•安排施工人员，确保施工人员的素质和技术水平。

•准备施工所需的材料和设备，保证施工进度和质量。

2. 施工流程1.清理工作：清除桥面上的杂物和积水，确保施工环境整洁。

2.检修工作：对桥面进行仔细检查，修补裂缝和损坏部分。

3.防水工作：进行桥面的防水处理，确保桥面不受雨水侵蚀。

4.铺设工作：根据设计要求重新铺设桥面，确保桥面平整和结实。

5.清洗保养工作：最后进行桥面的清洗和保养，保持桥面的整洁和光滑。

3. 施工安全•施工期间要加强安全管理，确保施工人员的安全。

•严格执行施工标准和操作规程，杜绝事故的发生。

四、施工计划•施工周期：预计施工周期为30天。

•施工时间：计划在白天进行施工，避免夜间施工对通行车辆和行人的影响。

五、施工人员•施工队伍：由经验丰富的桥梁施工人员组成。

•施工监理：由专业的监理人员对施工过程进行监督。

六、质量控制•根据设计要求进行施工，确保施工质量符合标准。

•施工过程中不合格部分应及时整改，确保施工质量。

七、验收标准•经过施工完成后，应进行验收工作，确保施工质量符合要求。

•验收合格后，方可恢复桥梁通行。

八、总结清水河大桥桥面系专项施工方案旨在对桥梁进行维护和修缮，保障桥梁的安全和使用寿命。

通过科学合理的施工方案和严格的施工管理，将确保清水河大桥桥面系施工的顺利进行，为城市交通的畅通和发展做出贡献。

清水大道大桥位于三二支沟墩柱施工方案清水大道大桥是连接城乡的重要干道，位于三二支沟上，是市政交通建设的重点项目。

在大桥建设中，沟墩的施工方案至关重要，不仅需要保证施工质量，还要注意施工安全和环保。

本文将介绍清水大道大桥位于三二支沟沟墩施工方案的具体措施。

1. 施工前准备在进行三二支沟沟墩施工之前，施工方需要进行充分的前期准备工作。

首先要对施工现场进行认真勘察，确定地质情况和沟底水位，以便制定合理的施工方案。

同时需要对施工人员进行专业培训，确保他们熟练掌握施工工艺和安全操作规程。

2. 沟墩施工工艺沟墩的施工分为地基处理、基础施工和柱身浇筑三个阶段。

2.1 地基处理在沟墩施工地点进行地基处理是确保沟墩稳固的关键。

施工人员首先要清除施工现场上的杂物和积水，然后进行地基处理。

常见的地基处理方式有挖土、填石、压实等。

通过这些工序，可以为后续的基础施工打下坚实的基础。

2.2 基础施工基础施工是沟墩施工的第二个阶段，也是非常关键的一个环节。

在基础施工中，需要按照设计要求浇注混凝土基础，并确保基础均匀、密实。

同时，为了加固基础，可以设置加筋板，增加基础的承载力。

2.3 柱身浇筑柱身浇筑是沟墩施工的最后一个阶段，也是整个工程中最为复杂的环节之一。

在柱身浇筑时，施工人员需要严格按照设计要求进行施工，确保柱身的质量和准确度。

同时要注意控制浇筑速度和浇筑高度，以免造成施工质量问题。

3. 安全防护和环保措施在沟墩施工过程中，安全防护是至关重要的。

施工单位需要加强对施工现场的安全监管，保证施工人员的人身安全。

同时要配备必要的安全设施，如安全帽、安全绳等。

另外，还要加强环境保护意识，减少施工过程中对环境的影响。

4. 结语清水大道大桥位于三二支沟沟墩施工方案的实施，需要施工单位高度重视。

通过合理的施工方案和严格的施工管理，可以确保施工质量和安全，保障大桥工程的顺利进行。

同时，还要注重环保措施的落实，减少对周边环境的影响，为城市交通建设贡献力量。

桥梁下部结构施工方案一、工程概况这是一座跨越河流的大桥，下部结构主要包括桥墩、桥台和基础。

桥梁全长3.2公里，主桥跨度达到120米，是一座特大桥。

工程地处山区，地质条件复杂，施工难度较大。

二、施工目标1.确保下部结构施工安全、高效、优质。

2.按照设计图纸和施工规范，完成下部结构的施工任务。

3.严格把控施工质量，确保桥梁使用寿命。

三、施工准备1.技术准备：组织技术交底，明确施工要求；编制施工方案，对施工人员进行培训。

2.物资准备：提前采购桥梁下部结构所需的材料、设备，确保施工顺利进行。

3.人员准备：组建施工队伍，明确各岗位职责，加强人员管理。

四、施工方法1.桥墩施工：（1）采用现场浇筑法，先进行桩基施工，再进行桥墩施工。

（2）桥墩模板采用定型钢模板，确保模板安装牢固、平整。

（3）混凝土采用泵送浇筑，保证混凝土的密实度。

2.桥台施工：（1）桥台采用重力式结构，基础采用扩大基础。

（2）桥台施工顺序为：基础施工→台身施工→台帽施工。

（3）台身模板采用定型钢模板，台帽模板采用木模板。

3.基础施工：（1）基础采用扩大基础，施工顺序为：挖孔→浇筑混凝土→养护。

（2）基础混凝土采用现场浇筑，保证混凝土的密实度。

五、施工工艺1.桩基施工：（1）采用旋挖钻机进行桩基成孔，孔径大于设计直径。

（2）桩基钢筋笼制作，采用焊接连接。

（3）桩基混凝土采用泵送浇筑，保证混凝土的密实度。

2.桥墩施工：（1）桥墩模板安装，确保模板安装牢固、平整。

（2）混凝土浇筑，采用泵送浇筑，分层浇筑。

（3）混凝土养护，采用湿养护法，保证混凝土强度。

3.桥台施工：（1）桥台模板安装，确保模板安装牢固、平整。

（2）混凝土浇筑，采用泵送浇筑，分层浇筑。

（3）混凝土养护，采用湿养护法，保证混凝土强度。

六、施工安全1.安全培训：加强施工人员的安全教育，提高安全意识。

2.安全防护：施工现场设置安全防护设施，如安全网、防护栏杆等。

3.安全检查：定期进行安全检查，发现问题及时整改。

目录一、编制依据及执行标准 (1)二、工程概况 (1)三、混凝土 (2)四、施工组织机构及人员安排 (2)五、施工准备 (4)六、盖梁施工 (5)七、技术保证措施 (13)八、质量保证措施 (14)九、安全保证措施 (16)十、环境保护、水土保持保证体系及保证措施 (19)十一、文明施工、文物保护保证体系及保证措施 (21)清水河大桥盖梁施工方案一、编制依据及执行标准1.编制依据1、同心大道跨清水河大桥至永安街道路工程1标（K0+000.000～K1+200.000）施工招标文件、施工图纸及技术规范。

2、交通部现行的《公路桥涵施工技术规范》（JTG/T F50－2011）《公路工程质量检验评定标准》(JTGF80/1-2004)《公路工程施工安全技术规范》(JTG F-2015)《城镇道路工程施工与质量验收规范》（CJJ 1-2008）及相关国家行业标准、规则、规程；公路施工技术规范、验收标准及有关技术规程等。

3、标前会及补遗书有关内容及资料。

4、当地地质、气候、水文、地形、地貌等自然地理特征。

5、工地实际情况踏勘、调查资料以及地方材料资源等。

6、结合公司现有机械、设备、施工能力以及施工同类工程的经验等。

二、工程概况（1）工程简介本合同段起点接同心县新区同心大道与清水街交叉口，起讫桩号为K0+000-K1+200，长1200m；包括清水河大桥1座，起点桩号K0+102.4，终点桩号K1+033.6。

盖梁采用柱接盖梁，组合箱梁部分采用断面尺寸1.3*1.7m盖梁共48个，跨清水河现浇箱梁半幅桥过渡墩采用三柱矩形墩，墩顶接盖梁，盖梁断面尺寸为2.4*2.6m共4个。

盖梁统计表2.2.自然地理水文状况2.2.1工程地质特征同心地区位于阿拉善地块南部边缘,构造上属于祁连山揩皱带最北部的次级构造单元一河西走廊过渡带。

本次勘察在场区内未发现有大的断裂构造，构造形迹简单，未发现有断层及大的节理裂隙等对本工程有不良影响的构造形迹，现状稳定，适宜本工程建设。

中交贵瓮高速公路第二总承包第5合同段清水河大桥下横梁施工大临结构支架施工图设计中交二公局第二工程有限公司贵瓮高速公路第二总承包第5合同段项目经理部2014年3月下横梁支架设计说明一、概述清水河大桥大桥索塔下横梁支架，用于在施工期间支撑下横梁模板及砼。

下横梁高度为9m，分两次浇筑，每次4.5m。

二、主要设计依据⑴《贵瓮清水河大桥索塔设计图》；⑵ 《钢结构设计手册》(第三版)；⑶ 《建筑结构荷载规范》（GB50009-2001）；⑷《混凝土结构设计规范》（GB50010-2002）；⑸《钢结构设计规范》（GB50017-2003）；⑹《公路桥涵设计通用规范》（JTG D60-2004）。

三、施工注意事项及使用技术要求⑴下横梁支撑体系主要为钢结构，其制作验收应遵守《钢结构工程施工及验收规程》（GB50205-2001）的要求。

⑵各构件中拼接焊缝质量达到GB50205-2001中二级焊缝标准。

⑶所有焊缝均采用E4303焊条焊接。

⑷贝雷架之间每隔3m设置横向花架。

四、支架拆除1、施工前准备工作（1）横梁支架拆卸前进行现场技术交底和安全交底，使参与拆卸施工的有关技术人员、管理人员、操作人员了解本工程的特点、结构和施工安全，并对起吊手段、施工方法、施工程序和措施等做到心中有数，防止因施工人员不熟悉施工工艺而造成各类事故。

（2）拆卸作业所需工机具准备完毕。

（3）技术员、作业人员责任分工落实到位。

2横梁支架拆卸工艺2.1 支架拆除程序支架拆除作业过程中，同步、对称进行，以策安全。

支架拆除的顺序与安装的顺序相反，从上至下逐步拆除后，将材料分类堆放至指定地点。

(1) 支架拆除准备1）拆除时间横梁支架拆除施工要在横梁第二层压浆完毕达到设计强度后进行。

2）卷扬机就位卷扬机是支架拆除的主要设备。

对卷扬机所用钢丝绳全部检查并在使用过程中随时检查。

卷扬机使用型钢支撑布置在横梁外侧，卷扬机工作钢丝绳经过一个定滑轮伸出至横梁支架的拆卸位置。
