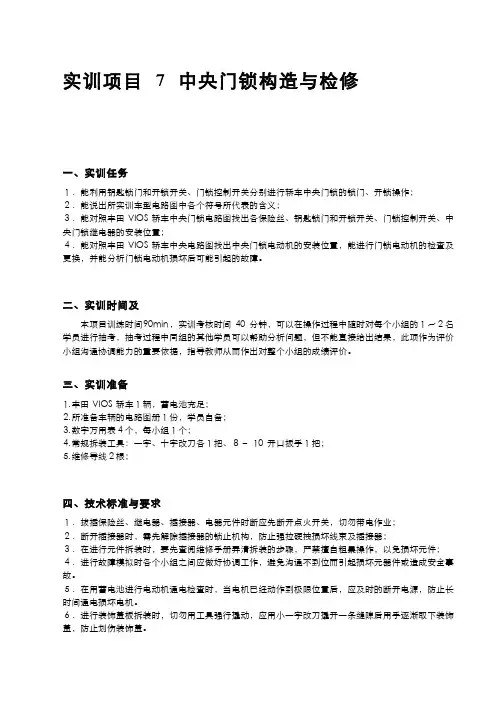

实训项目7 中央门锁构造与检修
一、实训任务
1．能利用钥匙锁门和开锁开关、门锁控制开关分别进行轿车中央门锁的锁门、开锁操作；
2．能说出所实训车型电路图中各个符号所代表的含义；
3．能对照丰田VIOS轿车中央门锁电路图找出各保险丝、钥匙锁门和开锁开关、门锁控制开关、中
央门锁继电器的安装位置；
4．能对照丰田VIOS轿车中央电路图找出中央门锁电动机的安装位置，能进行门锁电动机的检查及
更换，并能分析门锁电动机损坏后可能引起的故障。
二、实训时间及
本项目训练时间90min，实训考核时间40分钟，可以在操作过程中随时对每个小组的1～2名
学员进行抽考，抽考过程中同组的其他学员可以帮助分析问题，但不能直接给出结果，此项作为评价
小组沟通协调能力的重要依据，指导教师从而作出对整个小组的成绩评价。
三、实训准备
1.丰田VIOS轿车1辆，蓄电池充足；
2.所准备车辆的电路图册1份，学员自备；
3.数字万用表4个，每小组1个；
4.常规拆装工具：一字、十字改刀各1把、8－10开口扳手1把；
5.维修导线2根；
四、技术标准与要求
1．拔插保险丝、继电器、插接器、电器元件时断应先断开点火开关，切勿带电作业；
2．断开插接器时，需先解除插接器的锁止机构，防止强拉硬拽损坏线束及插接器；
3．在进行元件拆装时，要先查阅维修手册弄清拆装的步骤，严禁擅自粗暴操作，以免损坏元件；
4．进行故障模拟时各个小组之间应做好协调工作，避免沟通不到位而引起损坏元器件或造成安全事
故。
5．在用蓄电池进行电动机通电检查时，当电机已经动作到极限位置后，应及时的断开电源，防止长
时间通电损坏电机。
6．进行装饰盖板拆装时，切勿用工具强行撬动，应用小一字改刀撬开一条缝隙后用手逐渐取下装饰
盖，防止划伤装饰盖。五、安全注意事项
1．车辆移动必须由实训指导教师完成，学员不能擅动车辆；
2．车辆在起动之前，确认已经挂入空档，车辆轮胎下已放好挡块，并且拉好手刹。
